Pilz安全继电器的故障诊断

PILZ皮尔兹继电器原理和特性资料PILZ（皮尔兹）继电器是一种安全继电器，用于控制和监测机器和设备的安全功能。

它能够识别潜在的危险并采取适当的应对措施，以确保工作环境的安全。

下面是关于PILZ继电器的原理和特性的详细资料。

一、PILZ继电器的原理1.安全输入和输出：PILZ继电器通过接收输入信号来判断是否存在危险情况。

它可以接收各种类型的输入信号，例如按钮、光电传感器、安全门等。

此外，PILZ继电器还可以控制输出信号以执行相应的安全操作。

2.安全逻辑：PILZ继电器基于安全逻辑来确定何时采取安全措施。

它使用布尔逻辑，通过逻辑运算符（如与、或、非）将输入信号和运算结果进行组合。

只有当安全逻辑条件满足时，PILZ继电器才会执行相应的操作。

3.安全监控：PILZ继电器能够监测输入信号和输出信号的状态，并根据需要采取相应的措施。

它可以检测故障、信号丢失、电源故障等情况，并启动相应的错误处理程序。

4.安全反馈：PILZ继电器可以向操作员提供安全反馈信息，以便他们了解当前的安全状态。

它可以通过指示灯、显示器、声音等方式向操作员报告安全事件或故障。

二、PILZ继电器的特性1.可编程性：PILZ继电器具有可编程的特性，可以根据具体的应用需求进行配置和调整。

它提供了多个输入和输出通道，可以适应各种不同的机器和设备配置。

2.高可靠性：PILZ继电器采用了先进的技术和工艺，具有高可靠性和稳定性。

它经过严格的测试和验证，可以满足各种严苛的工业环境下的安全要求。

3.易于安装和维护：PILZ继电器具有简单的安装和维护要求。

它提供了清晰的接线图和操作指南，操作员可以轻松地进行安装和调试。

此外，它还可以通过远程监控和诊断功能进行实时的故障排除和维护。

4. 可扩展性：PILZ继电器可以与其他设备和系统进行集成，实现更复杂的控制和监控功能。

它支持多种通信协议和接口，如以太网、Modbus、PROFIBUS等，可以与PLC、HMI、SCADA等系统进行通信。

Pilz安全继电器说明书大全_1Pilz安全继电器是一种用于保护人和机器的安全设备，可以监控各种安全功能，如紧急停车、安全门、光栅、光幕、双手控制、速度和静止等。

Pilz安全继电器具有高可靠性、高性价比、高灵活性和高安全性等特点，已经在世界各地的数百万个应用场所证明了其价值。

一、Pilz安全继电器的产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于操作和调试。

PNOZsigma：在最小的宽度上实现最大的功能，可调节的操作模式和时间，采用模块化设计，具有可扩展性。

PNOZX：适用于所有安全功能的经典产品系列，机电式，浮动式，带有宽电压电源装置。

PNOZcompact：方形，简易，黄色，是大批量系列机器制造商的理想选择，适用于基本的安全功能。

PNOZelog：易于连接，无磨损，扩展诊断，适用于复杂的安全功能。

PNOZpower：高负载8A至16A，开关电机负载直接，模块化输出触点。

二、Pilz安全继电器的功能紧急停车：当发生危险或异常情况时，通过按下紧急停止按钮或开关来立即切断设备或机器的动力源。

安全门：当操作员需要进入危险区域时，通过打开或关闭带有门锁或门开关的保护门来控制设备或机器的运行状态。

光栅/光幕/光障：当操作员或物料需要进出危险区域时，通过检测光束是否被遮挡来控制设备或机器的运行状态。

双手控制：当操作员需要在危险区域进行操作时，通过同时按下两个按钮来启动设备或机器，并在任一按钮松开时停止运行。

速度/静止：当需要监控设备或机器的运行速度或静止状态时，通过检测转速传感器或位置传感器的信号来控制设备或机器的运行状态。

压敏地毯/触边：当需要监控地面或边缘是否有人或物体接触时，通过检测压力传感器或触摸传感器的信号来控制设备或机器的运行状态。

屏蔽：当需要暂时屏蔽某些安全功能时，通过连接屏蔽控制器或屏蔽继电器来控制设备或机器的运行状态。

时间：当需要监控设备或机器的运行时间或延时时间时，通过设置时间参数或使用计时继电器来控制设备或机器的运行状态。

Pilz安全继电器说明书大全_1一、什么是安全继电器？安全继电器是一种用于监控和控制机器和设备的安全功能的电气设备。

它可以接收来自安全传感器（如急停按钮、安全门、光栅、光幕等）的信号，并输出相应的控制信号，以实现机器或设备的安全停止、启动、复位等操作。

安全继电器可以保护人员和机器免受意外伤害或损坏，提高生产效率和质量。

二、Pilz公司的安全继电器有哪些种类？Pilz公司是一家专业从事安全自动化领域的德国公司，拥有数十年的经验和技术积累。

Pilz公司在1987年推出了世界上第一个用于急停的安全继电器（PNOZ），从此开创了安全继电器的新时代。

如今，P ilz公司拥有多个系列的安全继电器产品，可以满足不同的应用需求和标准。

下面简要介绍一下Pilz公司的主要安全继电器系列：myPNOZ：这是一种具有内部组合逻辑的模块化安全继电器，可以根据用户的个性化需求进行预装配，因此易于安装和调试。

用户可以在myPNOZCreator中单独创建自己需要的安全解决方案，并按批量量身定制。

myPNOZ适用于需要监控多达16个安全输入，并需要实现AND和OR连接的应用场合。

PNOZsigma：这是一种在最小的宽度上实现最大的功能的紧凑型安全继电器，具有可调节的操作模式和时间，以及可扩展性。

PNOZsigma 适用于需要节省空间和成本，并具有高度灵活性和可靠性的应用场合。

PNOZX：这是一种适用于每种功能的经典型安全继电器，采用机电式触点和宽电压范围。

PNOZX适用于各种传统和常见的安全功能，如急停、安全门、光栅等。

PNOZcompact：这是一种方形、简易、黄色的基本型安全继电器，是大批量系列机器制造商的理想选择。

PNOZcompact适用于监控简单且固定不变的安全应用，如急停或双手控制。

PNOZelog：这是一种无磨损且易于连接的半导体型安全继电器，具有扩展诊断功能。

PNOZelog适用于需要高开关频率和长寿命，并且对故障诊断要求较高的应用场合。

继电器故障的检修方法继电器是一种常用的电气设备，它在电路中起到开关和保护的作用。

然而，由于长时间的使用或者其他原因，继电器可能会发生故障。

本文将介绍一些常见的继电器故障以及相应的检修方法。

1.继电器失效：继电器在长时间使用后可能会失效，导致无法启动或关闭相应的设备。

这可能是由于内部接触不良、线圈烧毁、触点氧化等原因引起的。

检修方法：-首先，检查供电线路是否正常，确保继电器接收到正确的电压。

-检查继电器的触点是否干净，如果存在氧化或损坏的情况，可以使用细砂纸或清洁剂进行清洁或更换触点。

-检查继电器的线圈是否烧毁，如果烧毁，需要更换继电器。

-如果以上方法都不能解决问题，可能需要将继电器送往专业的维修中心进行修理或更换。

2.继电器吸引力或保持力不足：继电器在吸引电压或者保持电压不足时，可能会导致不能成功吸引或者保持。

检修方法：-首先，检查供电线路是否正常，确保继电器接收到正确的电压。

-检查触点的压力是否足够，不够的话可以调整触点弹簧的力度或者更换弹簧。

-检查线圈的电流是否正常，如果不正常，可以检查线圈是否短路或开路，如果有问题需要更换线圈。

-检查继电器的内部连接是否良好，如果存在松动的现象，可以重新连接或者紧固螺丝。

3.继电器噪声过大：继电器在工作时可能会产生噪声，过大的噪声可能会对设备造成损害。

检修方法：-首先，检查继电器的销蚀情况，如果销蚀过大，可能会导致噪声增大，需要清理或更换销。

-检查触点接触面是否干净，如果存在氧化或污染，应该使用细砂纸或清洁剂进行清洁。

-如果以上方法都不能解决问题，可能需要更换继电器或者采取降噪措施，例如增加继电器的电容或者电阻。

继电器是一个重要的电气设备，对于电路的正常运行起到至关重要的作用。

因此，当继电器发生故障时，需要及时检修。

本文介绍了继电器故障的检修方法，希望对读者有所帮助。

但是，在进行检修时应该注意安全，如果不确定的情况下最好请专业人员进行维修。

Pilz安全继电器的故障诊断安全继电器的硬件结构比较简单，所以其上的状态显示LED也只有三个，分别是么办呢？如果用户在使用安全继电器发生问题没有输出时该怎POWER,CH1,CH2。

不同的，但接第一，检查接线是否正确。

每个型号的安全继电器的接线方式都是线的理念都是一样。

灯会常亮。

检查工作电压是否正确。

正确上电后POWER1.还是双通道方检查输入回路的接线。

2.确定安全继电器是按照单通道输入方式接线如果是单通道，式接线，根据用户手册仔细确认输入回路的接线是否正确。

例如X3P 和S32，一个常闭触点置于S11和之间。

S12S22工作方式的话则是短接S21和，S31，两个常闭和S22S21如果是双通道不检测触点间短路故障工作方式的话则是短接触点分别置于S11和S12，S11S32之间。

和路故障工作方如果是双通道检测触点间短个常闭触点分和S12，两式的话则是短接S11之S32和S31，S22和S21别置于间。

确定检查复位回路的接线。

3.据用户手册仔细确认复位回路的是需要自动复位还是手动复位，根S13自动复位方式的话则是短接，如果是接线是否正确。

例如X3P 。

S14和S33如果是手动复位方式的话则是把复位按钮置于和之间。

S34检查反馈回路的接线。

根据用户手册仔细确认复位回路的接线是4. 否正确。

第二，检查是否是安全继电器本身发生故障。

选择自动复位，去除CH2即CH1和察看安全继电器是否有输出，反馈回路。

短接输入通道，灯常亮。

那就说明故障并非在安全继电器内部而是在外第三，如果通过上述的操作可以使安全继电器正常工作的话，部。

外部故障一般分为这几类：CH2和灯不亮，按下复位按钮灯会常亮，但CH1触点发生焊死状况。

如果是手动复位方式此时1.CH2CH1灯都不亮。

当解决了这个故障之后需要拍下急停按钮再释放才能使和CH1都会熄灭。

如果是自动复位方式CH2 得安全继电器再次工作（如果是手动复位的话还需按下复位按钮）2.POWER,CH1,CH2触点间发生短路故障。

Pilz安全继电器说明书大全_1Pilz安全继电器是用于保护人员和机器的安全设备，可以监控各种安全功能，如紧急住手、安全门、光栅、光幕、双手控制、速度和静止等。

Pilz安全继电器具有高可靠性、高性价比、高灵便性和高安全性等特点，已经在世界各地的数百万个应用场所证明了其价值。

一、Pilz安全继电器的基本原理Pilz安全继电器是一种特殊的继电器，它具有两个或者多个触点组，每一个触点组由两个串联的触点构成。

这种设计可以保证在触点发生粘连或者短路时，仍能实现断开输出回路的功能，从而达到安全目的。

Pilz安全继电器的输入端可以连接各种安全传感器或者开关，如急停按钮、安全门开关、光栅或者光幕等。

当输入端检测到异常信号时，P ilz安全继电器会即将切断输出端的电源，使被控制的机器或者设备住手运行，避免发生危（wei）险。

Pilz安全继电器的输出端可以连接各种执行元件或者指示灯，如电磁阀、接触器、继电器或者LED等。

当输出端被切断时，执行元件会失去动力，指示灯会显示故障状态，提醒操作员进行处理。

二、Pilz安全继电器的产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据用户的个性化需求进行预装配和设置，实现即插即用。

PNOZsigma：在最小的宽度上实现最大的功能，具有可调节的操作模式和时间，以及模块化设计。

PNOZX：合用于每种功能的经典安全继电器，具有机电式触点和宽电压范围。

PNOZcompact：方形、简易、黄色的基本型安全继电器，适合大批量系列机器创造商。

PNOZelog：无磨损、易于连接的半导体型安全继电器，具有扩展诊断功能。

PNOZpower：高负载（8A至16A）的输出型安全继电器，可以直接开关机电负载，并具有模块化输出触点。

三、Pilz安全继电器的功能特性国际认证：Pilz安全继电器符合国际标准和法规，如EN ISO 13849-1, IEC 62061, IEC 61508, UL, CSA等，并获得了TÜV, CE, cULus等认证。

Pilz 安全继电器的故障诊断安全继电器的硬件结构比较简单，所以其上的状态显示LED 也只有三出时。

如果用户在使用安全继电器发生问题没有输个，分别是POWER,CH1,CH2 该怎么办呢？不同第一，检查接线是否正确。

每个型号的安全继电器的接线方式都是 的，但接线的理念都是一样。

1.检查工作电压是否正确。

正确上电后灯会常亮。

POWER 线还检查输入回路的接线。

确定安全继电器是按照单通道输入方式接2.例如是双通道方式接线，根据用户手册仔细确认输入回路的接线是否正确。

常闭一个和S22，S31和S32，S21X3P ，如果是单通道工作方式的话则是短接 S12之间。

触点置于S11和，和S22如果是双通道不检测触点间短路故障工作方式的话则是短接S21 S32之间。

和两个常闭触点分别置于S11和S12，S11 如果是双通道检测触点间短路故障工作方式的话则是短接 ，和S12两个常闭触点分别置于S21和S22，S31和之间。

S32S11检查复位回路的3.确定是需要自动复接线。

根据用位还是手动复位，，如果X3P 户手册仔细确认复位回路的接线是否正确。

例如 。

S14和是自动复位方式的话则是短接S13 S34之间。

如果是手动复位方式的话则是把复位按钮置于S33和根据用户手册仔细确认复位回路检查反馈回路的接线。

4. 的接线是否正确。

第二，检查是否是安全继电器本身发生故障。

选择自动复位，去除反馈回路。

短接输入通道，察看安全继电器是否有输 CH1出，即和CH2灯常亮。

第三，如果通过上述的操作可以使安全继电器正常工作的话，那就说明故障并非在安全继电器内部 而是在外部。

外部故障一般分为这几类：CH1灯不亮，按下复位按钮CH2CH11.触点发生焊死状况。

如果是手动复位方式此时灯会常亮，但灯都不亮。

当解决了这个故障之后需要拍下急停按钮和和CH2CH1CH2都会熄灭。

如果是自动复位方式 再释放才能使得安全继电器再次工作（如果是手动复位的话还需按下复位按钮） 都会熄灭。

德国PILZ皮尔兹安全继电器原理安全继电器的作用是监测机器或设备的状态，并在出现故障或危险情况时采取相应的安全措施来保护人员和设备。

安全继电器通常由输入模块、控制电路、输出模块和安全电源组成。

PILZ的安全继电器采用了一种称为“安全流程控制”的原理。

该原理基于对机器或设备过程进行静态和动态分析，在不同模式下执行相应的安全措施。

安全流程控制包括以下几个关键概念：1.安全输入：安全继电器通过不同的传感器和设备监测机器或设备的状态，例如光电传感器、急停按钮、安全门等。

这些输入信号提供了有关机器状态的信息。

2.安全逻辑：利用输入信号进行逻辑运算，安全继电器确定机器当前的工作模式并对其进行分类。

例如，当光电传感器检测到物体时，安全继电器可以判断机器处于工作状态，并根据需要采取相应的控制措施。

3.安全输出：安全继电器通过控制输出来执行安全措施。

安全输出通常涉及将电流切断以停止机器运行，或触发其他安全装置，例如紧急刹车、警报等。

4.安全监测：安全继电器不仅监测输入信号和确定机器状态，还监测输出信号以确保安全装置正常工作。

如果输出信号无法正常执行，安全继电器将通过报警或停机等方式保护人员和设备。

PILZ的安全继电器还具有以下特点：1.高可靠性：PILZ的安全继电器采用了最先进的技术和设计，以保证其高可靠性。

其在德国总部进行严格的测试和验证，并符合国际安全标准。

2.灵活性和可扩展性：PILZ的安全继电器可以根据不同的应用需求进行配置和扩展。

它可以与其他PILZ产品和系统集成，例如安全编码器、安全PLC等。

3.易于使用和维护：PILZ的安全继电器提供用户友好的界面和操作，使用户能够轻松地进行配置、监测和维护。

此外，它还提供了详细的诊断和报告功能，以便快速检测和解决故障。

总结起来，德国PILZ的安全继电器基于安全流程控制的原理，通过对机器或设备状态的监测和处理执行相应的安全措施。

它具有高可靠性、灵活性和易用性等特点，是保护人员和设备安全的重要工具。

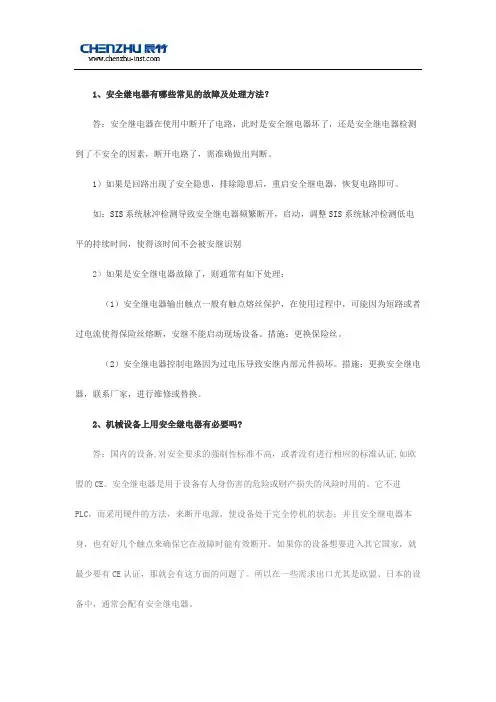

1、安全继电器有哪些常见的故障及处理方法？答：安全继电器在使用中断开了电路，此时是安全继电器坏了，还是安全继电器检测到了不安全的因素，断开电路了，需准确做出判断。

1）如果是回路出现了安全隐患，排除隐患后，重启安全继电器，恢复电路即可。

如：SIS系统脉冲检测导致安全继电器频繁断开，启动，调整SIS系统脉冲检测低电平的持续时间，使得该时间不会被安继识别2）如果是安全继电器故障了，则通常有如下处理：（1）安全继电器输出触点一般有触点熔丝保护，在使用过程中，可能因为短路或者过电流使得保险丝熔断，安继不能启动现场设备。

措施：更换保险丝。

（2）安全继电器控制电路因为过电压导致安继内部元件损坏。

措施：更换安全继电器，联系厂家，进行维修或替换。

2、机械设备上用安全继电器有必要吗?答：国内的设备,对安全要求的强制性标准不高，或者没有进行相应的标准认证,如欧盟的CE。

安全继电器是用于设备有人身伤害的危险或财产损失的风险时用的。

它不进PLC，而采用硬件的方法，来断开电源，使设备处于完全停机的状态；并且安全继电器本身，也有好几个触点来确保它在故障时能有效断开。

如果你的设备想要进入其它国家，就最少要有CE 认证，那就会有这方面的问题了。

所以在一些需求出口尤其是欧盟、日本的设备中，通常会配有安全继电器。

当然随着国内对安全越来越重视，一些技术标准及实施也逐步的将与世界接轨。

在安全相关标准化工作的十三五规划中，均提及机械安全相关标准的更新升级及加强执行，涉及安全回路设计的要求也将越来越严格。

这个时候，做为有前瞻性的设备制造商而言，安全继电器的使用，是否有必要呢，还需多说吗？3、安全继电器丨什么是自动启动？答：自动启动，只要满足开启条件（传感器和反馈电路闭合），则装置将自动开启启动回路。

4、安全继电器丨什么是受监控的启动？答：启动前，需满足开启条件，（传感器和反馈电路闭合）。

另外，装置需要使用ON 按钮作为启动信号，安全继电器通过检查ON信号下降沿（脉冲）启动设备。

PILZ安全继电器
∙PILZ安全继电器是带有或未配中性线（零线）的监控器，能在过电压或低电压，相序、故障和不对称的三相交流电压监控（电压过高或过低时，会自动跳闸）。

目录
∙PILZ安全继电器的特点
∙PILZ安全继电器的原理
∙PILZ安全继电器的原理图
PILZ安全继电器的特点
∙PILZ安全继电器是以小电流控制哒电流的继电器，它具有小巧完善控制系统和被控制系统，故操作简便、使用灵活、保证安全自动调节、安全保护、转换电路等作用。

PILZ安全继电器的原理
∙PILZ安全继电器是当通电时，线圈两端有一定电压，于是便有电流从线圈流过，从而产生电磁感应在电磁力的作用下衔铁就会吸向铁芯，带动常开触点吸合，常闭触点断开。

反之，当线圈断电后，电磁的吸力就消失，于是在弹簧的反作用力衔铁返回原来的位置，使常闭触点闭合，常开触点断开，从而达到安全保护。

PILZ安全继电器的原理图。

Pilz安全继电器说明书大全_1PNOZ X 安全继电器PNOZsigma 安全继电器PNOZcompact 安全继电器PNOZelog 安全继电器PNOZpower 安全继电器myPNOZ 模块化安全继电器1. PNOZ X 安全继电器PNOZ X安全继电器是Pilz的经典产品，具有机电式触点和无源输出，可以监控单个或多个安全功能。

PNOZ X 安全继电器的尺寸范围为 22.5 至90 mm，触点数量从两个到八个不等。

PNOZ X安全继电器可以使用弹簧加载或螺丝式连接的直插式端子，缩短了调试时间和维修时间。

PNOZ X安全继电器还具有通用电源，提供高度的应用灵活性。

PNOZ X 安全继电器的使用方法如下：等。

根据产品附带的接线图和说明书，正确地连接输入、输出和辅助电源线。

根据需要设置操作模式和时间参数，如延时断电、脉冲计时等。

检查接线是否正确无误，然后通电测试。

观察指示灯和触点状态，确认安全功能是否正常工作。

如果遇到故障或异常情况，参考故障排除指南进行处理。

2. PNOZsigma 安全继电器PNOZsigma安全继电器是Pilz的创新产品，具有半导体输出和可调节的操作模式和时间参数，可以实现更多的功能和更高的性能。

PNOZsigma安全继电器的尺寸范围为 12.5 至 17.5mm，触点数量从三个到八个不等。

PNOZsigma安全继电器可以使用直插式弹簧加载端子，实现更快的调试和更方便的接线。

PNOZsigma安全继电器还具有模块化设计，可以实现更多的扩展性和组合性。

PNOZsigma 安全继电器的使用方法如下：根据产品附带的接线图和说明书，正确地连接输入、输出和辅助电源线。

根据需要设置操作模式和时间参数，如启动模式、延时时间等。

检查接线是否正确无误，然后通电测试。

观察指示灯和触点状态，确认安全功能是否正常工作。

如果遇到故障或异常情况，参考故障排除指南进行处理。

3. PNOZcompact 安全继电器PNOZcompact安全继电器是Pilz的简易产品，具有紧凑的外形和基本的安全功能，特别适合生产机器制造商和大型原始设备制造商。

Pilz安全继电器说明书大全_1一、什么是Pilz安全继电器？Pilz安全继电器是一种用于保护人和机器的安全设备，它可以监控各种安全功能，如紧急停车、安全门、光栅、光幕、双手控制、速度和静止等。

当检测到危（wei）险信号时，Pilz安全继电器可以切断危（wei）险区域的电源，从而防止事故的发生。

Pilz安全继电器具有高可靠性、高性价比、易于连接和诊断等优点，是世界上广泛使用的安全继电器之一¹。

二、Pilz安全继电器有哪些功能？急停监控：当操作员按下急停按钮时，Pilz安全继电器可以即将切断危（wei）险区域的电源，使机器住手运行。

安全门监控：当操作员打开或者关闭安全门时，Pilz安全继电器可以检测门的状态，并根据设定的逻辑控制危（wei）险区域的电源。

光栅/光幕/光障监控：当操作员或者物体进入或者离开光栅/光幕/光障的保护区域时，Pilz安全继电器可以检测光束的中断，并根据设定的逻辑控制危（wei）险区域的电源。

双手控制监控：当操作员同时按下两个按钮时，Pilz安全继电器可以启动机器的运行，并在任一按钮松开时住手机器的运行，以防止操作员将手伸入危（wei）险区域。

速度/静止监控：当机器的速度超过或者低于设定的范围时，或者当机器处于静止状态时，Pilz安全继电器可以检测速度或者静止信号，并根据设定的逻辑控制危（wei）险区域的电源。

压敏地毯/触边监控：当操作员或者物体踩压或者触碰压敏地毯或者触边时，Pilz安全继电器可以检测压力或者位移信号，并根据设定的逻辑控制危（wei）险区域的电源。

屏蔽控制：当需要暂时屏蔽某些安全功能时，如物料进出危（wei）险区域时，Pilz安全继电器可以通过屏蔽开关或者屏蔽传感器来实现屏蔽控制，并在屏蔽结束后恢复正常监控。

三、Pilz安全继电器有哪些特点？国际认证：Pilz安全继电器符合国际标准和法规，如EN ISO13849-1, IEC 62061, IEC 61508, UL 508,CE等，可以合用于不同国家和地区的安全要求¹。

Pilz安全继电器说明书大全Pilz是一家专业提供安全控制解决方案的高科技企业，其产品广泛应用于机械制造、汽车工业、医疗设备、物流和运输等领域。

其中，安全继电器是Pilz的主要产品之一。

本文将为您介绍Pilz安全继电器的说明书大全。

1. Pilz PNOZsigma系列安全继电器Pilz PNOZsigma系列安全继电器是一款经典的、可靠的安全继电器。

该系列安全继电器可用于监控和控制安全链路中的机器和设备。

PNOZsigma系列安全继电器提供多种激活方式，如手动操作触点、安全门锁和光电保护器等。

此外，PNOZsigma系列安全继电器还提供了多种版本，其中包括单电源版本、双电源版本、带时间延迟的版本等。

2. Pilz PNOZmulti系列安全继电器Pilz PNOZmulti系列安全继电器是一款多功能安全控制系统，可用于监控和控制多个安全链路。

PNOZmulti系列安全继电器提供多种输入方式，包括数字输入、模拟输入和波形输入等。

此外，PNOZmulti系列安全继电器还支持多种输出方式，如故障输出、报警输出和操作输出等。

PNOZmulti系列安全继电器提供了多种通讯接口，如CAN总线、PROFIBUS-DP和Ethernet等。

3. Pilz PSENslock系列安全门锁Pilz PSENslock系列安全门锁是一种新型的安全门锁。

该系列安全门锁结构紧凑、易于安装、操作方便。

PSENslock系列安全门锁提供多种操作方式，包括旋转按钮、按键和手动操作等。

此外，PSENslock系列安全门锁还支持多种安全链路，如光电保护器、安全边带和安全地带等。

4. Pilz SafetyEYE系列光电保护器Pilz SafetyEYE系列光电保护器是一种高性能的安全保护系统。

该系列光电保护器可用于监测和检测安全区域内的人员和物品。

SafetyEYE系列光电保护器提供多种扫描区域，包括单条、双条和多条扫描区域。

此外，SafetyEYE系列光电保护器还支持多种通讯接口，如PROFIBUS-DP和Ethernet等。

继电器的常见故障及处理方法继电器在使用过程中，由于各种原因，如产品质量不高、使用不当、维修不好等，常常发生各种各样的故障。

对于电子继电器，因目前机车上所用种类还少，其故障及处理以及检查、试验具有自己的特点。

在此，主要介绍有触点继电器的故障及处理。

最常见的有以下几种：(一)触头故障1.由于触头的机械咬合(触头上形成的针状凸起与凹坑相互咬住)、熔焊或冷焊而产生无法断开的现象。

2.由于接触电阻变大和不稳定使电路无法正常接通的现象。

3.由于负载过大，或触头容量过小，或负载性质变化等引起触头无法分、合电路的故障。

4.由于电压过高，或触头开距变小而出现触头间隙重新击穿的故障。

5.由于电源频率过高，或触头间隙电容过大而产生无法准确开断电路的故障。

6.由于各种环境条件不满足要求而造成触头工作的失误。

7.由于没有采用熄弧装置或措施，或参数选用不当而造成触头磨损，或产生不必要的干扰。

(二)线圈故障1.由于环境温度的变化(超过技术条件规定值)导致线圈温升超过允许值而引起线圈绝缘的损坏；由于潮湿而引起绝缘水平的严重降低；由于腐蚀而引起内部断线或匝间短路。

2.由于线圈电压超过110％额定电压而导致线圈损坏。

3.在使用维修时，可能由于工具的碰伤而使线圈绝缘损坏，或引起线折断。

4.由于线圈电压接错，如额定电压为110V的线圈接到220V的电源电压上，或将交流电压线圈接到同样等级的直流电压上而使线圈立即烧坏。

5.交流线圈可能由于线圈电压超过110％额定电压，或操作频率过高，或当电压低于85％额定电压时因衔铁吸合不上而烧坏。

6.当交流线圈接上电压时，可能由于传动机构不灵或卡死等原因，使衔铁不能闭合而使线圈烧坏。

(三)磁路故障1.棱角和转轴的磨损，导致衔铁转动不灵或卡死的故障。

2.在有些直流继电器中，由于机械磨损，或非磁性垫片损坏，使衔铁闭合后的最小气隙变小，剩磁过大，导致衔铁不能释放的故障。

3.交流继电器铁心上分磁环断裂，或衔铁和铁心极面生锈或侵入杂质时，将引起衔铁振动，产生噪音。

Pilz安全继电器说明书大全_1Pilz安全继电器的主要产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于安装和调试，适合于需要监控多达16个安全输入的应用¹。

PNOZsigma：在最小的宽度上实现最大的功能，具有可调节的操作模式和时间，以及模块化设计，适合于各种安全功能的监控²。

PNOZX：安全适合于每种功能，采用无源和双继电器技术的机电式触点，具有通用电源和直插式端子，适合于所有常见的安全功能的监控³。

PNOZcompact：方形，简易，黄色，是大批量系列机器创造商的理想选择，适合于基本的安全功能的监控⁴。

PNOZelog：易于连接，无磨损，扩展诊断，适合于需要高速开关和低功耗的应用。

PNOZpower：高负载8A至16A，可以直接开关机电负载，具有模块化输出触点和直插式技术。

Pilz安全继电器的功能特点国际认证：符合国际标准和法规，如EN ISO 13849-1, IEC 62061, IEC 61508, UL, CE等。

便捷的诊断选项：提供LED指示灯、显示屏、故障存储器等设备或者软件，匡助用户快速定位故障原因，并提高设备可用性和缩短停机时间。

全面的解决方案：包含评估设备、兼容的传感器技术以及控制与信号装置，实现从传感器到执行器的完整安全链。

高安全性：提供高达PL e或者SIL CL3级别的安全保护，防止人员受伤或者设备损坏。

Pilz安全继电器的使用方法选择合适的产品系列和型号：根据需要监控的安全功能、输入输出数量、连接方式、操作模式、时间参数等因素，选择最适合自己应用场景的产品系列和型号。

可以参考Pilz官网或者产品目录中提供的产品对照表或者选择指南。

连接路线：按照产品说明书中提供的接线图或者示例，正确连接好所有路线，并检查是否有短路、断路或者接反的情况。

注意遵守产品说明书中规定的电压、电流、功率等参数，以及安全距离、接地、屏蔽等要求。

Pilz安全继电器说明书大全_1一、概述Pilz安全继电器是一种用于监控和控制机器和设备的安全功能的电子设备，可以保护人员和机器免受危（wei）险。

Pilz安全继电器具有高可靠性、高性价比、高灵便性和高安全性等特点，适合于各种安全应用场景，如紧急住手、安全门、光栅、光幕、双手控制、速度和静止等。

Pilz安全继电器的产品系列包括：myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于安装和调试。

PNOZsigma：在最小的宽度上实现最大的功能，具有可调节的操作模式和时间，以及模块化设计。

PNOZX：适合于每种功能的机电式安全继电器，具有通用电源和直插式端子。

PNOZcompact：方形、简易、黄色的安全继电器，适合大批量系列机器创造商，提供基本的安全功能。

PNOZelog：无磨损的半导体输出安全继电器，具有易于连接和扩展诊断的特点。

PNOZpower：高负载8A至16A的输出触点安全继电器，可以直接开关机电负载。

二、产品特性国际认证：符合国际标准和法规，如EN ISO 13849-1, IEC 62061, IEC 61508, UL, CE等。

便捷的诊断选项：提供LED指示灯、显示屏、故障存储器等设备，匡助用户快速定位和排除故障，提高设备可用性和缩短停机时间。

快速方便的接线：采用直插式端子，可以实现更快的调试和更方便的接线，节省成本和时间。

支持螺丝式或者弹簧加载式连接方式，适应不同的布线需求。

全面的解决方案：提供评估设备、兼容的传感器技术以及控制与信号装置，实现从传感到执行的完整安全链路。

高安全性：提供高达PL e或者SIL CL3级别的安全保护，采用双继电器技术或者半导体输出技术，保证触点间隔和反馈回路监控。

三、产品选择如果需要在设备中监控多达16个安全输入，并且需要符合个性化要求的安全解决方案，则可以选择myPNOZ模块化安全继电器。

myPNOZ可以实现AND和OR连接，并且无需学习新软件，只需通过即插即用方式安装即可。

Pilz安全继电器地故障诊断Pilz 安全继电器的故障诊断安全继电器的硬件结构比较简单，所以其上的状态显示LED 也只有三个，分别是 POWER,CH1,CH2 。

如果用户在使用安全继电器发生问题没有输出时该怎么办呢？第一，检查接线是否正确。

每个型号的安全继电器的接线方式都是不同的，但接线的理念都是一样。

1.检查工作电压是否正确。

正确上电后POWER 灯会常亮。

2.检查输入回路的接线。

确定安全继电器是按照单通道输入方式接线还是双通道方式接线，根据用户手册仔细确认输入回路的接线是否正确。

例如 X3P ，如果是单通道工作方式的话则是短接S21 和S22，S31 和 S32，一个常闭触点置于S11 和 S12 之间。

如果是双通道不检测触点间短路故障工作方式的话则是短接S21 和 S22，两个常闭触点分别置于S11 和 S12， S11 和 S32 之间。

如果是双通道检测触点间短路故障工作方式的话则是短接 S11 和 S12，两个常闭触点分别置于 S21 和 S22， S31 和 S32 之间。

3.检查复位回路的接线。

确定是需要自动复位还是手动复位，根据用户手册仔细确认复位回路的接线是否正确。

例如X3P，如果是自动复位方式的话则是短接S13 和 S14。

如果是手动复位方式的话则是把复位按钮置于S33 和 S34 之间。

4.检查反馈回路的接线。

根据用户手册仔细确认复位回路的接线是否正确。

第二，检查是否是安全继电器本身发生故障。

选择自动复位，去除反馈回路。

短接输入通道，察看安全继电器是否有输出，即CH1 和CH2 灯常亮。

第三，如果通过上述的操作可以使安全继电器正常工作的话，那就说明故障并非在安全继电器内部而是在外部。

外部故障一般分为这几类：1.触点发生焊死状况。

如果是手动复位方式此时CH1 灯会常亮，但CH2 灯不亮，按下复位按钮 CH1 和 CH2 都会熄灭。

如果是自动复位方式CH1 和 CH2 灯都不亮。

Pilz安全继电器⽬录S4安全继电器 (2)LED指⽰： (2)电路 (3)功能说明 (3)短路监控 (3)Automatic Start:⾃动启动 (4)Manual/Monitored Start：⼿动启动 (4)安装 (5)接线 (6)正式上阵 (7)诊断 (10)S4安全继电器LED指⽰：供电通道1输⼊通道2输⼊输出状态Reset/Start回路错误指⽰灯（红）电路功能说明短路监控In2+1.单通道模式2.双通道模式但不监控输⼊回路和Reset/Start回路的短路。

In2-1.双通道模式⽽且监控输⼊回路和Reset/Start回路的短路。

由此可见，接线错误是会引起报警滴！Automatic Start:⾃动启动（左⼀右⼀）继电器就输出条件：输⼊回路闭合，Reset/Start回路闭合。

Manual/Monitored Start：⼿动启动Reset/Start回路下降沿监控：⾸先明确，该功能监控的是Reset/Start回路，它所谓的上升沿和下降沿是针对回路闭合这个条件⽽⾔的，即回路闭合为1，回路断开为0，由1到0是下降沿，由0到1是上升沿。

1.当输⼊回路闭合，然后开始监控Reset/Start回路，当监控到该回路闭合并断开后，继电器输出。

2.（这⼀条描述有待验证）监控Reset/Start回路，当监控到该回路闭合并断开后，开始等待输⼊回路闭合，⼀旦输⼊回路闭合，继电器输出。

Reset/Start回路上升沿监控：⾸先明确，该功能监控的是Reset/Start回路，它所谓的上升沿和下降沿是针对回路闭合这个条件⽽⾔的，即回路闭合为1，回路断开为0，由1到0是下降沿，由0到1是上升沿。

当输⼊回路闭合，然后经过等待时间，然后开始监控Reset/Start回路，当监控到这个回路闭合后，继电器输出。

Start up with start Test 门开关过程监控：该功能⽤来监控门的开关过程，意思是必须要门打开关闭⼀次后，继电器才会输出。

一般安全继电器故障判断及解决方法-1本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March一、判断是否安全继电器自身故障:1、分别短接S10/S12、S11/S12、S21/S22三条回路。

2、接通24V电源（A1为正，A2为负），此时Power灯应亮；3、复位S33/S34端子，此时K1、K2灯应亮。

若指示灯不亮，则表明安全继电器自身有故障。

请标识故障现象，记录编号反馈到服务部售后室。

二、判断是否安全继电器外部接线故障：1、安全继电器在通电状态下a) Power 灯亮，K1、K2 都不亮；原因：①S11/S12 回路出现了断路；②S11/S12 回路与S21/S22 回路发生短路b) Power 灯亮，K1 亮，K2 不亮；原因：①S10/S12 回路出现了断路；②S21/S22 回路出现了断路；c)Power 灯及K1、K2 都不亮；原因：A1/A2 电源接线出现问题；2、安全继电器在重新上电后出现：a) Power 灯亮，K1、K2 都不亮；原因：①S11/S12 回路出现了断路；②S10/S12 回路出现了断路；③S21/S22 回路出现了断路；b)Power 灯亮，K2 亮，K1 不亮；原因：S33/S34 回路出现短路，复位按钮坏；c) Power 灯及K1、K2 都不亮；原因：①A1/A2 电源接线出现问题；②S11/S12 回路与S21/S22 回路发生短路；注意： K1、K2 某一灯不亮的情况下纠正完接线后，需先关断电源重新给安全继电器上电后才能实现复位。

K1、K2灯都不亮的情况下纠正完接线后，可直接按复位按钮实现复位。
