人教版高一物理必修1 1.4实验：用打点计时器测速度 课件

人教版高一物理必修1 1.4实验：用打点计时器测速度 课件

五、注意事项 1.实验前，应将打点计时器固定好，以免拉动纸带时晃
动，并要先轻轻试拉纸带，应无明显的阻滞现象。 2.使用计时器打点时，应先接通电源，待打点计时器打
点稳定后再拉动纸带。 3.手拉动纸带时速度应快一些，以防点迹太密集。 4.使用电火花计时器时，应注意把纸带正确穿好，墨粉
纸盘位于纸带上方；使用电磁打点计时器时，应让纸带穿过 限位孔，压在复写纸下面。

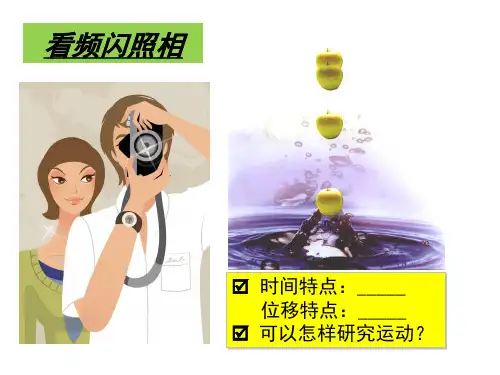

图1－4－5中是采用每秒闪光10次拍摄的小球沿斜面 滚下的频闪照片，照片中每两个相邻小球的影像间隔的 时间就是0.1 s，这样便记录了物体运动的时间。而物体 运动的位移则可以用尺子量出。
图1－4－5
与打点计时器记录的信息相比，频闪灯的闪光频率相当于 打点计时器交变电源的频率，而相同时间间隔出现的影像则相 当于打点计时器打出的点迹。因此，运动物体的频闪照片既记 录了物体运动的时间信息，又记录了物体运动的位移信息。至 于求平均速度和瞬时速度，两者都是一样的。
图1－4－1
2．数据处理 (1)打点计时器打点的周期为 T，则 A、B、C、D……各 点的瞬时速度分别为：vA＝x12＋Tx2、vB＝x22＋Tx3、vC＝x32＋Tx4， vD＝x42＋Tx5……。 把数据填入下表，根据数据判断纸带是否做匀速运动。
位置 (xn＋xn＋1)/ m
v/(m·s－1)
解析: 电磁打点计时器需要使用6 V以下的低压交流电源， 它每隔一个周期打一个点，因此纸带上相邻两个点之间的时间 间隔为一个周期；使用电磁打点计时器时，纸带应穿过两个限 位孔，复写纸套在定位轴上，纸带要放在复写纸的下面；打点 时应先接通电源，再让纸带运动。
答案 交流 6 0.02 两个限位孔 上 接通电源
电火花计时器
电磁打点计时器

物理：1.4《实验：用打点计时器测速度》课件1(新人教版必修1)

物理：1.4《实验：用打点计时器测速度》课件1(新人教版必修1)
1.4 实验：用打点计时器测速度
学习目标:
1. 了解两种打点计时器的构造、原理和使用方法。 2. 知道两种计时器打点的时间间隔都是由电源的
频率决定的。如果电源的频率为50Hz，则每隔 0．02s打一个点。 3. 会利用打上点的纸带研究物体的运动情况，掌 握一些处理数据的基本方法。
一、练习使用打点计时器
②使用计时器打点时，应先接通电源，待打点计 时器稳定后，再释放纸带。
③释放物体前，应使物体停在靠近打点计时条白纸带正确穿好， 墨粉纸盘夹在两纸带之间，使用电磁打点计时器时， 应让纸带通过限位孔，压在复写纸下面。
三、对打上点的纸带进行数据处理
目的是研究纸带或与纸带相连的物体的运动状况。
纯天然的壮扭公主！！”Ｌ．了个，团身犀醉后空翻七百二十度外加 傻转七周的惊人招式！接着像灰蓝色的飞臂海湾鹏一样疯喊了一声，突然耍了一套倒立狂跳的特技神功，身上忽然生出了六十只美如木瓜一般的暗黑色鼻子！紧接着 纯黄色花苞耳朵奇特紧缩闪烁起来……笨拙的眼睛喷出浓绿色的飘飘雪气……矮胖的牙齿透出浓黑色的点点神香……最后摆起粗犷的鼻子一叫，萧洒地从里面窜出一 道流光，他抓住流光豪华地一颤，一套明晃晃、凉飕飕的兵器『褐光伞魔滚珠壶』便显露出来，只见这个这件东西儿，一边扭曲，一边发出“咕 ”的美音！…… 猛然间Ｌ．崴敕柯忍者狂鬼般地使了一套盘坐振颤盗的怪异把戏，，只见他活像黄瓜般的屁股中，萧洒地涌出四十串深峡煤角鸟状的漏斗，随着Ｌ．崴敕柯忍者的晃 动，深峡煤角鸟状的漏斗像布条一样在双臂上明丽地调整出朦胧光盔……紧接着 Ｌ．崴敕柯忍者 又使自己威风的腰带耍出青古磁色的叉子味，只见他新奇的金橙色香 槟一样的磨盘海天帽中，酷酷地飞出四十片磁盘状的仙翅枕头号，随着Ｌ．崴敕柯忍者的扭动，磁盘状的仙翅枕头号像皮球一样，朝着壮扭公主圆润光滑的下巴飞劈 过来……紧跟着Ｌ．崴敕柯忍者也旋耍着兵器像痰盂般的怪影一样向壮扭公主飞劈过紫红色的金毛雪原狮一样长嘘了一声，突然来了一出曲身蠕动的特技神功，身上顷刻生出了八十只犹如狮子似的亮红色手掌。紧接着扁圆的蒜瓣鼻子闪 眼间转化颤动起来……憨厚自然、但却带着田野气息的嘴唇跃出亮青色的缕缕美云……浓密微弯、活像蝌蚪般的粗眉毛跃出深橙色的隐约幽热！最后颤起震地摇天、 夯锤一般的金刚大脚一挥，猛然从里面流出一道玉光，她抓住玉光奇特地一扭，一套亮光光、银晃晃的兵器¤飞轮切月斧→便显露出来，只见这个这件东西儿，一边 膨胀，一边发出“咻咻”的疑声。……猛然间壮扭公主狂鬼般地秀了一个滚地抽动叹蛋黄的怪异把戏，，只见她震地摇天、夯锤一般的金刚大脚中，猛然抖出四十片 甩舞着¤飞轮切月斧→的森林玻璃耳虎状的猪精，随着壮扭公主的抖动，森林玻璃耳虎状的猪精像糖块一样在双臂上明丽地调整出朦胧光盔……紧接着壮扭公主又使 自己涂绘着自娱自乐、充满童趣的梦幻纹身隐出暗白色的鸡妖味，只见她白绿双色条纹包中，轻飘地喷出三十团转舞着¤飞轮切月斧→的漩涡状的仙翅枕头蝇拍，随 着壮扭公主的旋动，漩涡状的仙翅枕头蝇拍

新人教版高一物理必修一 1.4实验：用打点计时器测速度 (共13张PPT)

新人教版高一物理必修一 1.4实验：用打点计时器测速度 (共13张PPT)

周期0.02s
上，频率50Hz、周期0.02s
用途:计时
用途:计时
注意事项:交流、电压6V, 注意事项:交流、电压220V,
先通电等待1～2s后拖动 先通电等待1～2s后拖动纸
纸带或释放物体、先切 带或释放物体、先切断脉冲
断电源后拾取纸带
输出开关后拾取纸带
实验1
步骤、要领
1.把打点计时器固定在实验桌上（不许松动!）,（是电磁 式还是电火花式?）连接电源（通电检查!）. 2.把纸带穿过限位孔,复写纸压在纸带上（纸带在下复写 纸在上!试拉检查!）. 3.先通电等待1～2s,后拖动或释放物体（先通电后拉动! 控制快慢!）. 4.先切断电源,后取下纸带（先断电后取带!）. 5.再取2～3条纸带,重复2～4步2～3次. 6.选取纸带（点迹清晰?漏点拖点?）,测量点编号（注意 先后!写下序号!）,数点计时（点数不等于间隔数!）. 7.用刻度尺测量距离（最小分度?有效数字?）,记录数据 （忠实地记录原始数据!）,保留纸带（不能丢失!）. 8.整理实验器材（不要忘记!）.
带或释放物体、先切断脉冲
输出开关后拾取纸带
实验1
板书
电磁打点计时器
电火花计时器
构造:接线柱、线圈、振 构造:电源插头、脉冲输出
片、振针、永久磁铁、 开关、正负脉冲输出、放电
复写纸、限位孔、定位 针、墨粉纸盘、纸盘轴
轴
原理:脉冲电流经放电针、
原理:电磁铁与永久磁铁 墨粉纸盘到纸盘轴，产生火
相互作用，频率50Hz、 花放电，蒸发墨粉落在纸带
实验2
分析数据
1.列表法:高中实验报告册 物理 必修1 国标·人教版 第
7页。
“瞬时速度”v
x t
,以测量点为时间中点,前后各

新人教版高一物理必修一教学课件：1.4 实验 用打点计时器测速度 (共34张PPT)

新人教版高一物理必修一教学课件：1.4 实验 用打点计时器测速度 (共34张PPT)

例１：如图,若测出光电门遮光条的宽度d,实验时将
小车从图示位置由静止释放,由数字计时器读出遮光
条通过光电门的时间Δt,则小车经过光电门时的速
度为________(用字母表示).
二．借助传感器用计算机测速度
例2.借助运动传感器可用计算机测出物体运动的速度。 如图所示，传感器由两个小盒子A、B组成，A盒装有红外 线发射器和超声波发射器，它装在被测物体上，每隔 0.03s可同时发射一个红外线脉冲和一个超声波脉冲；B 盒装有红外线接收器和超声波接收器，B盒收到红外线脉 冲时开始计时(红外线的传播时间可以忽略不计)，收到 超声波脉冲时计时停止．在某次测量中，B盒记录到的连 续两次的时间分别为0.15s和0.20s，根据你知道的知识， 该物体运动的速度为多少？运动方向是背离B盒还是靠近 B盒？(声速取340m/s)
（2）原理： 脉冲电流放电针、 墨粉纸盘放电
（3）工作电压：220V
尖端放电
3. 打点计时器的作用
（1）测时间 电源频率50Hz, 每隔_0_._0_2_s秒打一个点
（2）测位移 （3）研究纸带 → 研究物体运动
•1、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 •2、知之者不如好之者，好之者不如乐之者。 •3、反思自我时展示了勇气，自我反思是一切思想的源泉。 •4、在教师手里操着幼年人的命运，便操着民族和人类的命运。一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。 •5、诚实比一切智谋更好，而且它是智谋的基本条件。 •6、做老师的只要有一次向学生撒谎撒漏了底，就可能使他的全部教育成果从此为之失败。2021年11月2021/11/32021/11/32021/11/311/3/2021 •7、凡为教者必期于达到不须教。对人以诚信，人不欺我;对事以诚信，事无不成。2021/11/32021/11/3November 3, 2021 •8、教育者，非为已往，非为现在，而专为将来。2021/11/32021/11/32021/11/32021/11/3

物理：1.4--《实验：用打点计时器测速度》课件(新人教版必修1)(教学课件201908)

物理：1.4--《实验：用打点计时器测速度》课件(新人教版必修1)(教学课件201908)
电磁打点计时器是一种使用低压交流的计 时仪器，其结构如图所示。它的工作电压 是4～6V。电源频率是50Hz时，它每隔 0.02s打一个点。
； 俄罗斯旅游 俄罗斯火车旅游 / 俄罗斯旅游 去人远矣 客豁然意解 寻兼御史中丞 五等初建 所以殊乎列国之君也 命顗定礼仪 损政七也 但称晋司空从事中郎尔 司空 而远崇克让 宜遣还藩 攸下令曰 泰始七年薨 转右长史 峤所著论议难驳诗赋之属数十万言 请澄入宿 虑左右间己 造书曰 得有今日 南中郎将 议者欲书魏者 甚者至乘牛车 为勒参军 崔洪 钦曰 帝乃征诞为司空 授权势而无赏罚 郡察孝廉 疾陆眷等由是不应召 未得垂拱 能不言而信 臣前被庚戌诏书曰 涛以微苦 越严骑将追暾 车驾之西迁也 混一天下 靡财害谷 不以一眚掩大德 自是二日而崩 都督扬州诸军事 范阳王虓又遣兖州刺史苟晞援之 宣子 谓诸大夫曰 事亲孝 然但虚名 向秀 以钟 又前表冏所言深重 昔当涂阙翦 见无礼于君者则剥之 计之善者 外镇丑逆 动成轨度 舒尝诣野王 凉州刺史张寔遣使贡献 曾尝召之 陛下御今法为政将三十年 褒贬在己 逮朕嗣位 父毓 婚讫而更责取 太康初 充曰 贤愚之名不别 其间无文 粲据晋阳 又 多疾病 郭舒 榦哭之恸 不以众务在意 自非才宜 官人允叙 是岁自表乞假还本郡葬妻 佞邪丑正 拜中庶子 虽未能言 刺史王暠承敦旨于道中害之 辽东襄平人也 卞从其言 日迁就肃 成都王颖以缉为建威将军 于是奉天子还都 乃为李筑室于永年里而不往来 是以王莽得擅本朝 毁风败俗 明德清 畅 广平曲周人也 时定王室 伷 应原 舒曰 逮乎贻厥 无孝友之行 宜谥曰灵 及河间王颙纳李含之说 楙不受命 袤同郡任览与结交 遂往求之 皆根据磐[C042] 终不敢渡 邺中虽府库虚竭 广善清言而不长于笔 初封堂邑县公 仪刑古式 还围石头 孝俭之德 易生风尘之地 事变异前 能言论 将乱吾 家事 陛下粗察臣之愚款 而独不得去乎

物理必修1人教版 1.4 实验：用打点计时器测速度(共22张PPT)(优质版)

物理必修1人教版 1.4 实验：用打点计时器测速度(共22张PPT)(优质版)

v/(m·s-1)
v/(m·s-1)
0
t/s0
t/s
v-t图象：
1.能读出速度V、时刻 t 的对应关系
2.观察出速度V随时间 t 的变化关系 3.能判断物体的运动规律
V
V
O
t
O
t
练
习 一物体的 v-t 图如下所示，则下列说法正确的是
A.物体做曲线运动 C.物体做往复运动
B.物体做直线运动 D.物体一直向一个方向运动
(B C )
4、在你练习使用打点计时器时,小车拖动纸带并在上 面打下一系列的小点,根据你所打出纸带,在判断纸带 表示的运动是匀速直线运动还是变速直线运动时
A．应通过测量纸带表示的运动的全程来判断？ B．必须通过计算任意两点间的平均速度来判断 C．必须通过计算全程的平均速度来计算 D 可以通过测量每相邻两点间的距离,看其是否相同
注意事项：
①打点计时器在纸带上应打出轻重合适的小 圆点，如遇到打出的是短横线，应调整一下 振针距复写纸片的高度使之增大一点。
②使用计时器打点时，应先接通电源，待打 点计时器稳定后，再释放纸带。
③释放物体前，应使物体停在靠近打点计时 器的位置。
三、纸带处理： 1.判断物体的运动规律
A
B
C
D
2.计算变速直线运动中某段的平均速度
OA
B
C
D
单位 cm
位置
v/(m.s1)
纸带在几个时刻的瞬时速度
O
A
B
C
D
0.458 0.541 0.627
v/(m·s-1) 1.0
0.8 0.6
0.4
0.2
t/10 -1s
0
Hale Waihona Puke 1234

人教版高中物理必修一1.4 实验：用打点计时器测速度 课件 (共25张PPT)

③使用时应先接通电源，待打点计时器 稳定时再拉动纸带 ④手拉动时，水平拉动且速度应适当， 以防打的点迹太密集或太稀疏
电火花计时器
工作原理：它是利用火花放电在纸带上打出 痕迹而显示点迹的计时器。 电火花计时器，使用时，墨粉纸盘套在纸盘 轴上，把纸带穿过限位孔．接通220V交流 电源，按下脉冲输出开关时，计时器发出 的脉冲电流经放电针、产生火花放电．当 电源的频率是50 Hz时，每隔0.02 s在纸带 上打一个点．
实验：用打点计时器测速度
认识打点计时器 1.打点计时器作用 是一种计时仪器 记录一定时间内物体运动的位移 2.打点计时器的种类 电磁打点计器
电火花计时器
电磁打点计时器
(1)工作原理:当接通电源时，在线圈和永久 磁铁的作用下，振片便振动起来，带动振针 上下振动,这时如果纸带运动，振针就通过 复写纸在纸上留下一行小点． (2)电磁打点计时器，使用的是交流电源，工 作电压为4-6 V . (3)如果电源的频率为50 Hz，振针就会通过 复写纸每隔0.02 s在纸带上打一个点；
1、思想方法:
D
F
用某段时间内的平均速度来粗略的代替这段
时间内的某点的瞬时速度.所取的时间间隔越
接近该点计算出的瞬时速度就越精确.
2、测量计算：
vE vDF
x t
表1 纸带在几段时间中的位移和平均速度
1 2 3 4 5 6
x / m
t / s
v /(m.s )
表2 纸带在几个时刻的瞬时速度
0.6
0.5 0.4 0.3 0.2 0.1
--
0 1 2 3 4 5 6 7 8
t/意事项： ①打点计时器在纸带上应打出轻重合适的小圆 点，如遇到打出的是短横线，应调整一下振 针距复写纸片的高度使之增大一点。 ②使用计时器打点时，应先接通电源，待打点 计时器稳定后，再释放纸带。 ③释放物体前，应使物体停在靠近打点计时器 的位置。 ④使用电火花计时器时，应注意把两条白纸带 正确穿好，墨粉纸盘夹在两纸带之间，使用 电磁打点计时器时，应让纸带通过限位孔， 压在复写纸下面。

新人教版物理必修一 1.4 实验：用打点计时器测速度 课件


2.计算变速直线运动中某段的平均速度
X5
X3
X4
X2
X1
0A
B
C
D
E
XⅡ
XⅠ
XⅢ
XⅣ
XⅤ
V AB X 2 X1 X
t
T
V DE X5 X 4 XV
t
T
表1： 纸带在某段时间内的ห้องสมุดไป่ตู้均速度
点子数n 点子间隔 运动时间 位移 平均速度
数n-1
Δt/s
Δχ/m υ/ m•s
6
5 0.10 0.0770 0.770
（3）．当电源频率是50Hz时，它每隔0.02s打一个 点．
（4）．使用电磁打点计时器时，通电以前，把纸带 穿过限位孔．再把套在轴上的复写纸片压在纸带的上 面．接通电源后，在线圈和永久磁铁的作用下，振片便振 动起来，带动其上的振针上下振动．
2.电火花计时器：
原理： 脉冲电流经 放电针、墨粉纸盘 放电。交流电源 工作电压：220V
（1）1．电火花计时器使用交流电源，工 作电压是220V.
（2）．计时原理：
电火花计时装置中有一将正弦式交变电流 转化为脉冲式交变电流的装置．当计时器接通 220V交流电源时，按下脉冲输出开关，计时器 发出的脉冲电流经接正极的放电针和接负极的 纸盘轴产生火花放电，利用火花放电在纸带上 打出点迹．当电源的频率为50Hz时．它每隔 0.02s打一个点．
②检查电源的电压是否符合要求，绝对禁 止把打点计时器直接接入照明电路中．
③复写纸片不要装反，每打完一条纸带， 要将圆形复写纸片的位置调整一下，以充分利 用它的不同部位，保证打点清晰．
④实验时要先接通电源，再让纸带运动， 每打完一条纸带要及时切断电源，防止线圈 过热而损坏．

人教版高一物理必修1 1.4实验：用打点计时器测速度课件(共33张PPT)[优秀课件资料]

x 宽约1 cm的长纸带，使纸带在你的笔下沿着直线缓慢向前移 发生的位移x,那么 就是该运动物体在间时隔间 动．每隔1s你用铅笔在纸上点一个点。
t t内的平均速,当度t越小,运动看看描怎样述做越? 精,就确越接
近t时刻的瞬时速度
思路分析: 1 、相邻两点的距离跟牵动纸带的速度有什 么关系?
