防水底板配筋计算

住宅楼板计算及配筋一、关于计算模型1. 最小直径6mm，最大间距200mm。

2. 采用弹性算法。

3. 边缘梁、剪力墙按固端计算，有错层楼板按固端计算4. 负筋长度取整模数：50mm。

6. 钢筋面积调整系数：板底钢筋1.15，支座钢筋0.85。

7. 对于砌体结构周边板的边支座，按铰接考虑。

8. 对于内部的大板，大板与周边板厚度相差不宜超过30mm。

9. 对于便于导荷而设置在板中的虚梁，在进行板配筋计算时，应将虚梁删除。

（上条指当板跨大于3900时，小板就算了）。

10. 异形板及大跨度板当板上砌体墙较多，应采用有限元软件进行核对，补充板计算书。

二、板厚1. 一般情况，双向板的最小板厚取值详见下表，单向板厚取1/30板跨（同时考虑当地的习惯做法）。

2.特殊情况：1）屋顶板厚至少120；2）电梯前室、门厅走道板厚至少120；3）电梯机房层的底板厚120，无机房电梯的顶板厚150；三、配筋1. 不同支座情况、不同支座截面、不同砼等级下板面筋可用直径详见下表。

2. 一般情况，面筋采用分离式配筋，底筋双向拉通，板面架立筋为Φ6@200。

3. 不同板厚的最小配筋量详见下表，最小配筋率在一般情况下，HRB400，砼等级C25取0.16，砼等级C30取0.18，砼等级C35取0.20。

4. 特殊情况：1）当板跨≤2400负筋拉通，当板跨≥3900时隔一拉一；当板跨≥4200时，直径不小于10mm；2）房屋四角配筋双层双向拉通；3）电梯机房层的底板配筋Φ10@150双层双向，无机房电梯的顶板配筋Φ10@150双层双向；4）屋顶板，配筋Φ8@150双层双向；5）房屋长度超限的端部，凹凸角处，异形板，均采用双层双向配筋，间距不大于150mm；四、习惯做法及注意事项1. 降板：卫生间以及阳台、露台、空调隔板、门厅等降板各多少详建筑。

2. 防水翻边：卫生间四周、厨卫井道处以及阳台、露台、空调隔板、门厅等室内外交接处均需做素砼翻边，上翻高度200或详建筑，宽度同墙。

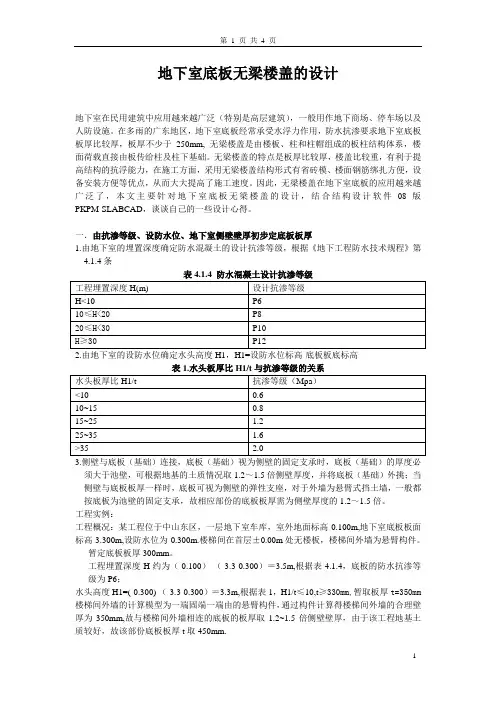

地下室底板无梁楼盖的设计地下室在民用建筑中应用越来越广泛（特别是高层建筑），一般用作地下商场、停车场以及人防设施。

在多雨的广东地区，地下室底板经常承受水浮力作用，防水抗渗要求地下室底板板厚比较厚，板厚不少于250mm, 无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系，楼面荷载直接由板传给柱及柱下基础。

无梁楼盖的特点是板厚比较厚，楼盖比较重，有利于提高结构的抗浮能力，在施工方面，采用无梁楼盖结构形式有省砖模、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。

因此，无梁楼盖在地下室底板的应用越来越广泛了，本文主要针对地下室底板无梁楼盖的设计，结合结构设计软件08版PKPM-SLABCAD，谈谈自己的一些设计心得。

一．由抗渗等级、设防水位、地下室侧壁壁厚初步定底板板厚1.由地下室的埋置深度确定防水混凝土的设计抗渗等级，根据《地下工程防水技术规程》第4.1.4条3.侧壁与底板（基础）连接，底板（基础）视为侧壁的固定支承时，底板（基础）的厚度必须大于池壁，可根据地基的土质情况取1.2～1.5倍侧壁厚度，并将底板（基础）外挑；当侧壁与底板板厚一样时，底板可视为侧壁的弹性支座，对于外墙为悬臂式挡土墙，一般都按底板为池壁的固定支承，故相应部份的底板板厚需为侧壁厚度的1.2～1.5倍。

工程实例：工程概况：某工程位于中山东区，一层地下室车库，室外地面标高-0.100m,地下室底板板面标高-3.300m,设防水位为-0.300m.楼梯间在首层±0.00m处无楼板，楼梯间外墙为悬臂构件。

暂定底板板厚300mm。

工程埋置深度H约为（-0.100）-（-3.3-0.300）＝3.5m,根据表4.1.4，底板的防水抗渗等级为P6；水头高度H1=(-0.300)-（-3.3-0.300）＝3.3m,根据表1，H1/t≤10,t≥330mm,暂取板厚t=350mm 楼梯间外墙的计算模型为一端固端一端由的悬臂构件，通过构件计算得楼梯间外墙的合理壁厚为350mm,故与楼梯间外墙相连的底板的板厚取1.2~1.5倍侧壁壁厚，由于该工程地基土质较好，故该部份底板板厚t取450mm.二．板面荷载计算1、底板强度挠度裂缝主要受两种荷载工况控制，向下力（自重、一般使用活荷载）控制和向上力（浮托力）控制两种主要工况。

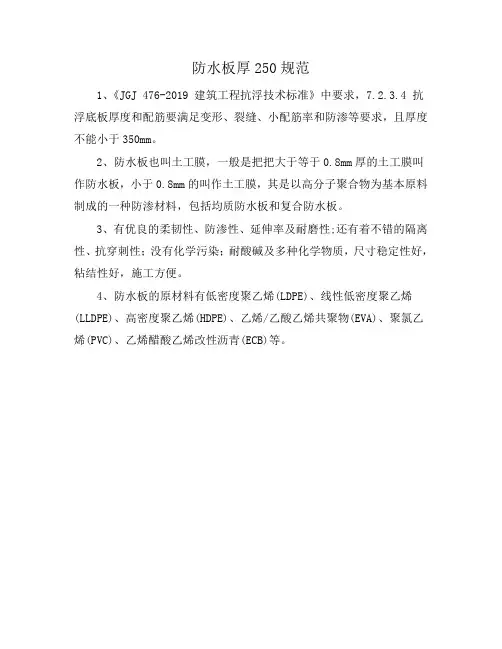

防水板厚250规范
1、《JGJ 476-2019 建筑工程抗浮技术标准》中要求，7.2.3.4 抗浮底板厚度和配筋要满足变形、裂缝、小配筋率和防渗等要求，且厚度不能小于350mm。

2、防水板也叫土工膜，一般是把把大于等于0.8mm厚的土工膜叫作防水板，小于0.8mm的叫作土工膜，其是以高分子聚合物为基本原料制成的一种防渗材料，包括均质防水板和复合防水板。

3、有优良的柔韧性、防渗性、延伸率及耐磨性;还有着不错的隔离性、抗穿刺性；没有化学污染；耐酸碱及多种化学物质，尺寸稳定性好，粘结性好，施工方便。

4、防水板的原材料有低密度聚乙烯(LDPE)、线性低密度聚乙烯(LLDPE)、高密度聚乙烯(HDPE)、乙烯/乙酸乙烯共聚物(EVA)、聚氯乙烯(PVC)、乙烯醋酸乙烯改性沥青(ECB)等。

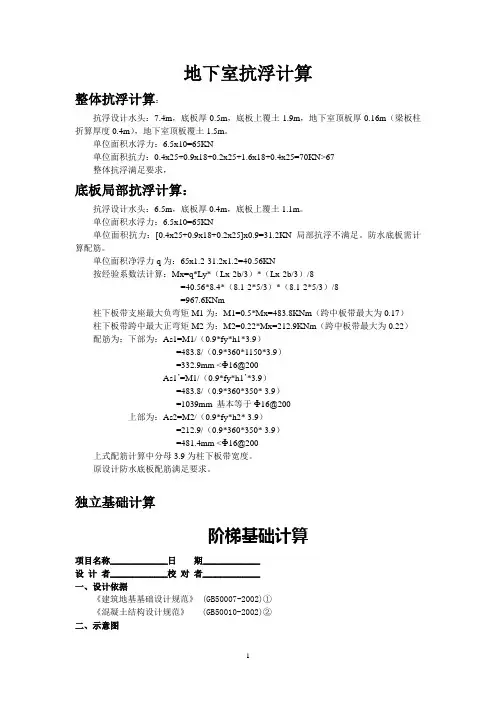

地下室抗浮计算整体抗浮计算：抗浮设计水头：7.4m，底板厚0.5m，底板上覆土1.9m，地下室顶板厚0.16m（梁板柱折算厚度0.4m），地下室顶板覆土1.5m。

单位面积水浮力：6.5x10=65KN单位面积抗力：0.4x25+0.9x18+0.2x25+1.6x18+0.4x25=70KN>67整体抗浮满足要求，底板局部抗浮计算：抗浮设计水头：6.5m，底板厚0.4m，底板上覆土1.1m。

单位面积水浮力：6.5x10=65KN单位面积抗力：[0.4x25+0.9x18+0.2x25]x0.9=31.2KN 局部抗浮不满足。

防水底板需计算配筋。

单位面积净浮力q为：65x1.2-31.2x1.2=40.56KN按经验系数法计算：Mx=q*Ly*（Lx-2b/3）*（Lx-2b/3）/8=40.56*8.4*（8.1-2*5/3）*（8.1-2*5/3）/8=967.6KNm柱下板带支座最大负弯矩M1为：M1=0.5*Mx=483.8KNm（跨中板带最大为0.17）柱下板带跨中最大正弯矩M2为：M2=0.22*Mx=212.9KNm（跨中板带最大为0.22）配筋为：下部为：As1=M1/（0.9*fy*h1*3.9）=483.8/（0.9*360*1150*3.9）=332.9mm <Ф16@200As1’=M1/（0.9*fy*h1’*3.9）=483.8/（0.9*360*350* 3.9）=1039mm 基本等于Ф16@200上部为：As2=M2/（0.9*fy*h2* 3.9）=212.9/（0.9*360*350* 3.9）=481.4mm <Ф16@200上式配筋计算中分母3.9为柱下板带宽度。

原设计防水底板配筋满足要求。

独立基础计算阶梯基础计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2002)①《混凝土结构设计规范》 (GB50010-2002)②二、示意图三、计算信息构件编号: JC-1 计算类型: 验算截面尺寸1. 几何参数台阶数n=3矩形柱宽bc=600mm 矩形柱高hc=600mm基础高度h1=300mm基础高度h2=400mm基础高度h3=500mm基础长度b1=750mm 基础宽度a1=750mm基础长度b2=725mm 基础宽度a2=725mm基础长度b3=725mm 基础宽度a3=725mm2. 材料信息基础混凝土等级: C35 ft_b=1.57N/mm2fc_b=16.7N/mm2柱混凝土等级: C40 ft_c=1.71N/mm2fc_c=19.1N/mm2钢筋级别: RRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=1.0基础埋深: dh=1.500m纵筋合力点至近边距离: as=50mm基础及其上覆土的平均容重: γ=20.000kN/m3最小配筋率: ρmin=0.150%4. 作用在基础顶部荷载标准值考虑水浮力作用：水浮力标准值为：65-31.2=33.8Kpa覆土及自重荷载标准值为：1.6x18+0.4x25=38.8Kpa活荷载标准值为：4KPaFgk=304.000kN Fqk=243.400kNMgxk=0.000kN*m Mqxk=0.000kN*mMgyk=0.000kN*m Mqyk=0.000kN*mVgxk=0.000kN Vqxk=0.000kNVgyk=0.000kN Vqyk=0.000kN永久荷载分项系数rg=1.20可变荷载分项系数rq=1.40Fk=Fgk+Fqk=304.000+243.400=547.400kNMxk=Mgxk+Mqxk=0.000+(0.000)=0.000kN*mMyk=Mgyk+Mqyk=0.000+(0.000)=0.000kN*mVxk=Vgxk+Vqxk=0.000+(0.000)=0.000kNVyk=Vgyk+Vqyk=0.000+(0.000)=0.000kNF1=rg*Fgk+rq*Fqk=1.20*304.000+1.40*243.400=705.560kNMx1=rg*Mgxk+rq*Mqxk=1.20*(0.000)+1.40*(0.000)=0.000kN*mMy1=rg*Mgyk+rq*Mqyk=1.20*(0.000)+1.40*(0.000)=0.000kN*mVx1=rg*Vgxk+rq*Vqxk=1.20*(0.000)+1.40*(0.000)=0.000kNVy1=rg*Vgyk+rq*Vqyk=1.20*(0.000)+1.40*(0.000)=0.000kNF2=1.35*Fk=1.35*547.400=738.990kNMx2=1.35*Mxk=1.35*(0.000)=0.000kN*mMy2=1.35*Myk=1.35*(0.000)=0.000kN*mVx2=1.35*Vxk=1.35*(0.000)=0.000kNVy2=1.35*Vyk=1.35*(0.000)=0.000kNF=max(|F1|,|F2|)=max(|705.560|,|738.990|)=738.990kNMx=max(|Mx1|,|Mx2|)=max(|0.000|,|0.000|)=0.000kN*mMy=max(|My1|,|My2|)=max(|0.000|,|0.000|)=0.000kN*mVx=max(|Vx1|,|Vx2|)=max(|0.000|,|0.000|)=0.000kNVy=max(|Vy1|,|Vy2|)=max(|0.000|,|0.000|)=0.000kN5. 修正后的地基承载力特征值fa=135.000kPa四、计算参数1. 基础总长 Bx=2*b1+2*b2+2*b3+bc=2*0.750+2*0.725+2*0.725+0.600=5.000m2. 基础总宽 By=2*a1+2*a2+2*a3+hc=2*0.750+2*0.725+2*0.725+0.600=5.000m3. 基础总高 H=h1+h2+h3=0.300+0.400+0.500=1.200m4. 底板配筋计算高度 ho=h1+h2+h3-as=0.300+0.400+0.500-0.050=1.150m5. 基础底面积 A=Bx*By=5.000*5.000=25.000m26. Gk=γ*Bx*By*dh=20.000*5.000*5.000*1.500=750.000kNG=1.35*Gk=1.35*750.000=1012.500kN五、计算作用在基础底部弯矩值Mdxk=Mxk-Vyk*H=0.000-0.000*1.200=0.000kN*mMdyk=Myk+Vxk*H=0.000+0.000*1.200=0.000kN*mMdx=Mx-Vy*H=0.000-0.000*1.200=0.000kN*mMdy=My+Vx*H=0.000+0.000*1.200=0.000kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(547.400+750.000)/25.000=51.896kPa 【①5.2.1-2】因γo*pk=1.0*51.896=51.896kPa≤fa=135.000kPa轴心荷载作用下地基承载力满足要求因Mdyk=0, Mdxk=0Pkmax=(Fk+Gk)/A=(547.400+750.000)/25.000=51.896kPa七、基础冲切验算1. 计算基础底面反力设计值因 Mdx=0 并且 Mdy=0Pmax=Pmin=(F+G)/A=(738.990+1012.500)/25.000=70.060kPaPjmax=Pmax-G/A=70.060-1012.500/25.000=29.560kPa2. 验算柱边冲切YH=h1+h2+h3=1.200m, YB=bc=0.600m, YL=hc=0.600mYHo=YH-as=1.150m2.1 因800<YH<2000 βhp=0.9672.2 x方向柱对基础的冲切验算x冲切位置斜截面上边长bt=YB=0.600mx冲切位置斜截面下边长bb=YB+2*YHo=2.900mx冲切不利位置bm=(bt+bb)/2=(0.600+2.900)/2=1.750mx冲切面积(By≥Bx)Alx=(By/2-YL/2-YHo)*Bx-(Bx/2-YB/2-YHo)2=(5.000/2-0.600/2-1.150)*5.000-(5.000/2-0.600/2-1.150)2=4.148m2x冲切截面上的地基净反力设计值Flx=Alx*Pjmax=4.148*29.560=122.598kNγo*Flx=1.0*122.598=122.60kNγo*Flx≤0.7*βhp*ft_b*bm*YHo=0.7*0.967*1.57*1750*1150=2138.01kNx方向柱对基础的冲切满足规范要求2.3 y方向柱对基础的冲切验算y冲切位置斜截面上边长at=YL=0.600my冲切位置斜截面下边长ab=YL+2*YHo=2.900my冲切不利位置am=(at+ab)/2=1.750my冲切面积(Bx≥By)Aly=(Bx/2-YB/2-YHo)*By-(By/2-YL/2-YHo)2=(5.000/2-0.600/2-1.150)*5.000-(5.000/2-0.600/2-1.150)2=4.148m2y冲切截面上的地基净反力设计值Fly=Aly*Pjmax=4.148*29.560=122.598kNγo*Fly=1.0*122.598=122.60kNγo*Fly≤0.7*βhp*ft_b*am*YHo=0.7*0.967*1.57*1750*1150=2138.01kNy方向柱对基础的冲切满足规范要求3. 验算h2处冲切YH=h2+h3=0.900mYB=bc+2*b3=2.050mYL=hc+2*a3=2.050mYHo=YH-as=0.850m3.1 因800<YH<2000 βhp=0.9923.2 x方向变阶处对基础的冲切验算x冲切位置斜截面上边长bt=YB=2.050mx冲切位置斜截面下边长bb=YB+2*YHo=3.750mx冲切不利位置bm=(bt+bb)/2=(2.050+3.750)/2=2.900mx冲切面积(By≥Bx)Alx=(By/2-YL/2-YHo)*Bx-(Bx/2-YB/2-YHo)2=(5.000/2-2.050/2-0.850)*5.000-(5.000/2-2.050/2-0.850)2=2.734m2x冲切截面上的地基净反力设计值Flx=Alx*Pjmax=2.734*29.560=80.827kNγo*Flx=1.0*80.827=80.83kNγo*Flx≤0.7*βhp*ft_b*bm*YHo=0.7*0.992*1.57*2900*850=2686.46kNx方向变阶处对基础的冲切满足规范要求3.3 y方向变阶处对基础的冲切验算y冲切位置斜截面上边长at=YL=2.050my冲切位置斜截面下边长ab=YL+2*YHo=3.750my冲切不利位置am=(at+ab)/2=2.900my冲切面积(Bx≥By)Aly=(Bx/2-YB/2-YHo)*By-(By/2-YL/2-YHo)2=(5.000/2-2.050/2-0.850)*5.000-(5.000/2-2.050/2-0.850)2=2.734m2y冲切截面上的地基净反力设计值Fly=Aly*Pjmax=2.734*29.560=80.827kNγo*Fly=1.0*80.827=80.83kNγo*Fly≤0.7*βhp*ft_b*am*YHo=0.7*0.992*1.57*2900*850=2686.46kNy方向变阶处对基础的冲切满足规范要求4. 验算h3处冲切YH=h3=0.500mYB=bc+2*b2+2*b3=3.500mYL=hc+2*a2+2*a3=3.500mYHo=YH-as=0.450m4.1 因(YH≤800) βhp=1.04.2 x方向变阶处对基础的冲切验算x冲切位置斜截面上边长bt=YB=3.500mx冲切位置斜截面下边长bb=YB+2*YHo=4.400mx冲切不利位置bm=(bt+bb)/2=(3.500+4.400)/2=3.950mx冲切面积(By≥Bx)Alx=(By/2-YL/2-YHo)*Bx-(Bx/2-YB/2-YHo)2=(5.000/2-3.500/2-0.450)*5.000-(5.000/2-3.500/2-0.450)2=1.410m2x冲切截面上的地基净反力设计值Flx=Alx*Pjmax=1.410*29.560=41.679kNγo*Flx=1.0*41.679=41.68kNγo*Flx≤0.7*βhp*ft_b*bm*YHo=0.7*1.000*1.57*3950*450=1953.47kNx方向变阶处对基础的冲切满足规范要求4.3 y方向变阶处对基础的冲切验算y冲切位置斜截面上边长at=YL=3.500my冲切位置斜截面下边长ab=YL+2*YHo=4.400my冲切不利位置am=(at+ab)/2=3.950my冲切面积(Bx≥By)Aly=(Bx/2-YB/2-YHo)*By-(By/2-YL/2-YHo)2=(5.000/2-3.500/2-0.450)*5.000-(5.000/2-3.500/2-0.450)2=1.410m2y冲切截面上的地基净反力设计值Fly=Aly*Pjmax=1.410*29.560=41.679kNγo*Fly=1.0*41.679=41.68kNγo*Fly≤0.7*βhp*ft_b*am*YHo=0.7*1.000*1.57*3950*450=1953.47kNy方向变阶处对基础的冲切满足规范要求八、柱下基础的局部受压验算因为基础的混凝土强度等级小于柱的混凝土强度等级，验算柱下扩展基础顶面的局部受压承载力。

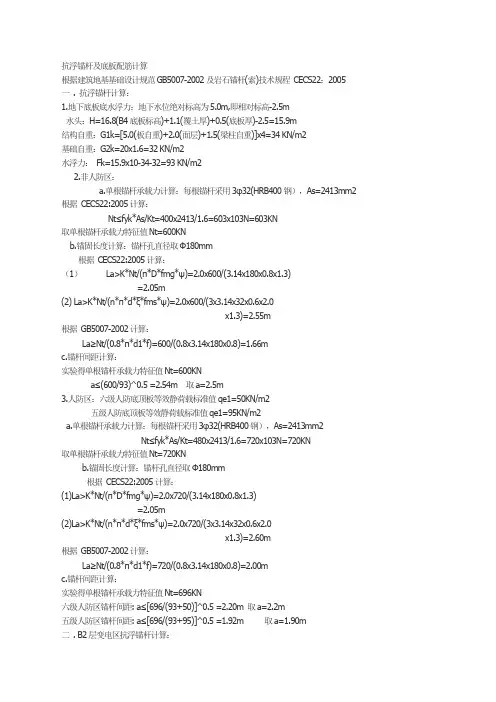

抗浮锚杆及底板配筋计算根据建筑地基基础设计规范GB5007-2002及岩石锚杆(索)技术规程 CECS22：2005一 . 抗浮锚杆计算：1.地下底板底水浮力：地下水位绝对标高为5.0m,即相对标高-2.5m水头：H=16.8(B4底板标高)+1.1(覆土厚)+0.5(底板厚)-2.5=15.9m结构自重：G1k=[5.0(板自重)+2.0(面层)+1.5(梁柱自重)]x4=34 KN/m2基础自重：G2k=20x1.6=32 KN/m2水浮力：Fk=15.9x10-34-32=93 KN/m22.非人防区：a.单根锚杆承载力计算：每根锚杆采用3φ32(HRB400钢），As=2413mm2 根据CECS22:2005计算：Nt≤fyk*As/Kt=400x2413/1.6=603x103N=603KN取单根锚杆承载力特征值Nt=600KNb.锚固长度计算：锚杆孔直径取Ф180mm根据CECS22:2005计算：（1）La>K*Nt/(π*D*fmg*ψ)=2.0x600/(3.14x180x0.8x1.3)=2.05m(2) La>K*Nt/(n*π*d*ξ*fms*ψ)=2.0x600/(3x3.14x32x0.6x2.0x1.3)=2.55m根据 GB5007-2002计算：La≥Nt/(0.8*π*d1*f)=600/(0.8x3.14x180x0.8)=1.66mc.锚杆间距计算：实验得单根锚杆承载力特征值Nt=600KNa≤(600/93)^0.5 =2.54m取a=2.5m3.人防区：六级人防底顶板等效静荷载标准值qe1=50KN/m2五级人防底顶板等效静荷载标准值qe1=95KN/m2a.单根锚杆承载力计算：每根锚杆采用3φ32(HRB400钢），As=2413mm2Nt≤fyk*As/Kt=480x2413/1.6=720x103N=720KN取单根锚杆承载力特征值Nt=720KNb.锚固长度计算：锚杆孔直径取Ф180mm根据CECS22:2005计算：(1)La>K*Nt/(π*D*fmg*ψ)=2.0x720/(3.14x180x0.8x1.3)=2.05m(2)La>K*Nt/(n*π*d*ξ*fms*ψ)=2.0x720/(3x3.14x32x0.6x2.0x1.3)=2.60m根据 GB5007-2002计算：La≥Nt/(0.8*π*d1*f)=720/(0.8x3.14x180x0.8)=2.00mc.锚杆间距计算：实验得单根锚杆承载力特征值Nt=696KN六级人防区锚杆间距: a≤[696/(93+50)]^0.5 =2.20m 取a=2.2m五级人防区锚杆间距: a≤[696/(93+95)]^0.5 =1.92m取a=1.90m二 . B2层变电区抗浮锚杆计算：1.地下底板底水浮力：地下水位绝对标高为5.0m,即相对标高-2.5m水头：H=10.25(B2底板标高)+0.5(底板厚)-2.5=8.25m结构自重：Gk=5.0(板自重)+18x1.0(覆土)+20x1.15(地板自重)=46 KN/m2水浮力：Fk=8.25x10-46=36.5 KN/m22.单根锚杆承载力计算：每根锚杆采用3φ25(HRB400钢），As=1473mm2 根据CECS22:2005计算：Nt≤fyk*As/Kt=400x1473/1.6=368.2x103N=368.2KN取单根锚杆承载力Nt=360KN3.锚固长度计算：锚杆孔直径取Ф150mm根据CECS22:2005计算：（1）La>K*Nt/(π*D*fmg*ψ)=2.0x360/(3.14x150x0.2x1.3)=1.46m(2) La>K*Nt/(n*π*d*ξ*fms*ψ)=2.0x360/(2x3.14x25x0.6x2.0x1.3)=2.95m根据 GB5007-2002计算：La≥Nt/(0.8*π*d1*f)=360/(0.8x3.14x0.15x0.2)=4.80m4.锚杆间距计算：实验得单根锚杆承载力特征值Nt=360KNa≤(360/36.5)^0.5 =3.14m取a=3.0m三 . 底板配筋计算：底板厚h=500mm,砼C40，钢筋级别HRB4001.底板承受的水浮力：Qk=F(总水浮力)+ qel(人防底顶板等效静荷载)-G2k-Fm(锚杆荷载) =G1k=34 KN/m22.底板内力计算：M0k=1/8*QK*Ly*(Lx-2/3*C)2=1/8*8.4*(8.4-2/3*2.25)=1699.7KN-M截面位置柱上板带弯矩及配筋跨中板带弯矩及配筋端跨：边支座跨中正第一内支座1.2x0.48x1699.7=979 As=15181.2x0.22x1699.7=448.7 As=6821.2x0.50x1699.7=1020 As=15931.2x0.05x1699.7=102 As=1361.2x0.18x1699.7=367 As=5591.2x0.17x1699.7=347 As=515内跨：支座截面跨中截面1.2x0.50x1699.7=1020 As=15931.2x0.18x1699.7=367 As=5591.2x0.17x1699.7=347 As=5151.2x0.15x1699.7=306 As=492最小配筋率：ρ0=45ft/fy=45x1.71/360=0.214%构造配筋为：As=0.214%x1000x500=1070mm2/m实配钢筋：φ18@200(HRB400) As=1272 mm2/m支座实配钢筋：φ18/φ16@100(HRB400) As=2277 mm2/m抗拔锚杆相关计算1.锚杆竖向抗拔承载力特征值（全国民用建筑工程设计技术措施结构）（地基与基础）7.3节锚杆直径取100mmRt=经验系数*3.14*锚杆直径*锚固长度*每层土锚杆侧阻力特征值*土层的抗拔系数=0.8*0.14*3.14*（6*20+4*25）*0.7=54.15KN锚杆布置1.5*1.5水浮力1.5*1.5*21=47.25KN47.5=0.8*3.14*0.140*0.7（20*6+25*L）L=(192-120)/25=2.92mLa=6+2.92=8.92m取10m2 抗拔锚杆杆体横截面面积A=1.35*锚杆竖向上拔力/锚筋抗拉工作条件系数*钢筋抗拉强度设计值=1.35*47.25/0.69*300=305.86 取钢筋直径28 面积6153 锚杆钢筋与砂浆之间的锚固长度T a=1.35*锚杆竖向上拔力/钢筋与砂浆粘结强度工作条件系数*钢筋根数*3.14*单根直径*钢筋与锚固注浆体的粘结强度设计值=1.35*47.25/0.6*1*3.14*28*2.1=576mm4．注浆体采用水泥砂浆强度不低于30Mpa5．锚杆裂缝验算：混凝土规范8.1.2构件受力特征系数：2.7裂缝间纵向受拉钢筋应变不均匀系数：1.1-0.65*2.01/0.03997*60.756=0.632按荷载效应的标准组合计算的钢筋混凝土构件纵向受拉钢筋的应力，按混凝土规范第8.1.3条计算：47.25/1.1*615=69.845N/mm2钢筋弹性模量按混凝土规范第4.2.4采用：200000 N/mm2最外层纵向受拉钢筋外边缘至受拉区底边的距离：（140-30）/2=55按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率：615/3.14（140/2）（140/2）=0.03997受拉区纵向钢筋的等效直径：28Wmax=2.7*0.632*69.845*（1.9*56+0.08*28/0.03997）/200000=0.0968mm<0.2mm裂缝计算满足要求一般抗浮计算：（局部抗浮）1.05F浮力-0.9G自重&lt;0 即可（整体抗浮）1.2F浮力-0.9G自重&lt;0 即可如果抗浮计算不满足的话，地下室底板外挑比较经济同意以上朋友的观点，一般增大底版自重及底板外挑比抗拔桩要经济很多【原创】抗浮锚杆设计总结抗浮锚杆设计总结1 适用的规范抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范 GB50007---2002》中“岩石锚杆基础”部分以及《建筑边坡工程技术规范GB 50330-2002》有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。

地下室外墙配筋规范要求篇一：地下室外墙规定地下室外墙设计为了满足抗渗要求，地下室外墙（以下简称外墙）的厚度一般不应小于250mm，混凝土强度等级常用C20~C30。

1．荷载：竖向荷载有上部及各层地下室顶板传来的荷载和外墙自重；水平荷载有室外地坪活荷载、侧向土压力、地下水压力、人防等效静荷载。

（1）室外地坪活荷载：一般民用建筑的室外地面（包括可能停放消防车的室外地面），活荷载可取5kN/m2。

有特殊较重荷载时，按实际情况确定。

（京院技措2.0.6）地面活荷载对外墙产生的压力为沿墙高度方向的均布荷载Px， Px=qx.Ka= qx/3, qx为地面活荷载（2）水压力：水位高度可按最近3~5年的最高水位确定，不包括上层滞水。

（京院技措3.1.8）（3）土压力： a. 当地下室采用大开挖方式，无护坡桩或连续墙支护时，地下室外墙承受的土压力宜取静止土压力，土压力系数K0，对一般固结土可取K0=1-sinφ(φ为土的有效内摩擦角)，一般情况可取0.5。

（京院技措2.0.16） b. 当地下室施工采用护坡桩或连续墙支护时，地下室外墙土压力计算中可以考虑基坑支护与地下室外墙的共同作用，或按静止土压力乘以折减系数0.66近似计算，Ka=0.5x0.66=0.33，相当于主动土压力。

（京院技措2.0.16） c. 地下水位以下土的容重，可近似取11kn/m2。

（京院技措2.0.5）实际上，风荷载和地震区地面运动使土压力超过静态土压力而有所增加，但其对外墙平面外产生的内力较小，可以不予考虑。

2．荷载设计值：以前的算法地面活荷载取1.4外，其他包括水压力均取1.2。

现依据《建筑结构荷载规范，当活荷载占总荷载之比值不大于20%时，γG=1.35, γQ=1.40,ΨC=0.7，综合分析后外墙各项荷载分项系数均取1.30。

3．计算简图：（1）地下室无横墙或横墙间距大于层高2倍时，其底部与刚度很大的基础底板或基础梁相连，可认为是嵌固端；顶部的支座条件应视主体结构形式而定。

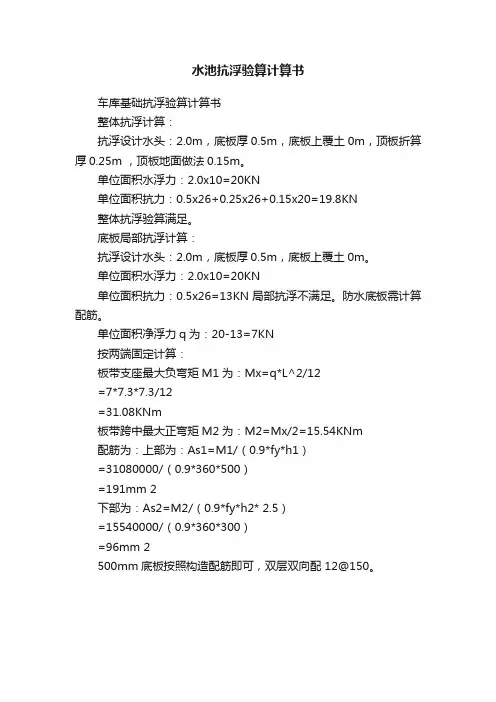

水池抗浮验算计算书
车库基础抗浮验算计算书
整体抗浮计算：
抗浮设计水头：2.0m，底板厚0.5m，底板上覆土0m，顶板折算厚0.25m ，顶板地面做法0.15m。

单位面积水浮力：2.0x10=20KN
单位面积抗力：0.5x26+0.25x26+0.15x20=19.8KN
整体抗浮验算满足。

底板局部抗浮计算：
抗浮设计水头：2.0m，底板厚0.5m，底板上覆土0m。

单位面积水浮力：2.0x10=20KN
单位面积抗力：0.5x26=13KN 局部抗浮不满足。

防水底板需计算配筋。

单位面积净浮力q为：20-13=7KN
按两端固定计算：
板带支座最大负弯矩M1为：Mx=q*L^2/12
=7*7.3*7.3/12
=31.08KNm
板带跨中最大正弯矩M2为：M2=Mx/2=15.54KNm
配筋为：上部为：As1=M1/（0.9*fy*h1）
=31080000/（0.9*360*500）
=191mm 2
下部为：As2=M2/（0.9*fy*h2* 2.5）
=15540000/（0.9*360*300）
=96mm 2
500mm底板按照构造配筋即可，双层双向配 12@150。

独立基础+防水板计算方法在独立基础加防水板设计中,有些设计者将独立基础和防水板作为两个不相干的构件分别计算,忽略了水浮力作用下防水板对独立基础内力的影响。

也有些设计者将其按一个完全的整体按变厚度筏板设计,造成板配筋复杂不经济造价高。

而比较经济合理的独立基础加防水板设计,应结合合理的构造作法,考虑独立基础和防水板的协调工作,采取符合力学模型的设计方法。

2构造要求及受力特点2.1构造要求(1)假设独立基础基底反力为直线分布,独基台阶的高宽比小于或等于2.5。

(2)防水板下需设置软垫层(图1),以使防水板只抵抗水浮力不能承受地基反力。

软垫层一般采用厚度不小于20mm的聚苯板。

2.2受力特点(1)独立基础承受全部结构荷载,并考虑水浮力作用下防水板的影响。

(2)防水板只承受防水板自重及上覆土重qa和地下水浮力qw,不考虑地基反力作用。

(3)随地下水浮力大小的变化,防水板受到的荷载也在变化,对独立基础产生的影响也在变化。

当qw≤qa时,防水板上的荷载直接传到地基上,可认为防水板对独立基础的计算没影响,当qw>qa时,防水板在水浮力作用下对独立基础产生附加弯矩和剪力。

3内力及配筋计算在独立基础加防水板的计算中,独立基础和防水板采取两者独立的计算方法,但要考虑防水板对独立基础的影响。

3.1防水板的设计(1)水浮力的分项系数。

根据实际情况取值,当地下水位变化不大时,可按永久荷载考虑,取1.35。

当地下水位变化较大时,按可变荷载,取1.4。

(2)永久荷载分项系数。

根据永久荷载效应对防水板是否有利合理选用,当防水板由水浮力效应控制时,永久荷载的效应对防水板有利,分项系数取1.0。

(3)防水板计算模型。

防水板实际上是四角支承于独立基础上的双向板,防水板的计算采取无梁楼盖的计算模型,按纵横两个方向划分为柱上板带和跨中板带,板带的宽度取垂直于计算方向柱距的一半,如图2,内力分析采用经验系数法。

只要算出垂直荷载作用下两个方向板的总弯矩Mox,Moy,乘以相应的经验系数,即可求出各板带各截面的弯矩设计值。

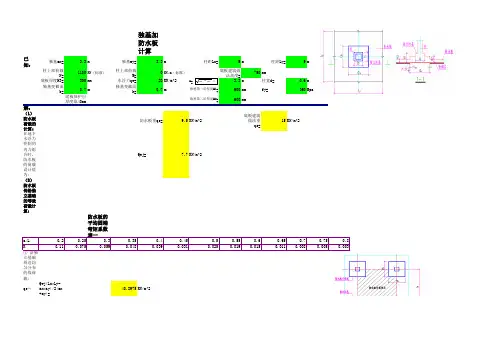

已知：独基ax= 3.3m 独基ay= 3.3m 柱距Lx=9m 柱距Ly=9m 柱上部荷载N=1100KN（标准）柱上部荷载M=0KN.m（标准）底板建筑做法高度=750mm底板厚度H3=300mm 水浮力qw=23KN/m^2a= 3.3m 柱宽d=0.6m 独基变截面b=0.7m 独基变截面h=0.7m 独基第一阶厚度H1=600mm fy=360Mpa底板保护层厚度取40mm独基第二阶厚度H2=600mm（1）防水板荷载的计算:防水板重qs=9.5KN/m^2底板建筑做法重qs=15KN/m^2在地下水浮力控制的内力组合时，防水板的荷载设计值为：Qwj=7.7KN/m^2（2）防水板传给独立基础的等效荷载计算:防水板的平均固端弯矩系数 表一a/L 0.20.250.30.350.40.450.50.550.60.650.70.750.8K 0.110.0750.0590.0480.0390.0310.0250.0190.0150.0110.0080.0050.003① 沿独立基础周边均匀分布的线荷载：qe≈Qwj(Lx*Ly-ax*ay)/2(ax+ay)=40.8975KN/m^2② 沿独立基础边缘均匀分布的线弯矩：a/L=0.37查表一K=0.0476Me≈K*Qwj*Lx*Ly=29.68812KN.m（3）独立基础的其他荷载① 作用在基础底面的平均净反力值(设计值)Pj=1.25*（Nk+Gk)/(ax*ay)=162.51KN/m^2② 水浮力较小（qw≦qs+qa或无水压力作用）时，Pj1=Pj=162.51KN/m^2③ 水浮力较大(qw>qs+qa)时，用于基础设计的独立基础底面的平均压力设计值：Pj2=121.62KN/m^2（4）独立基础沿柱边缘截面的基础底面弯矩设计值计算：水浮力较大(qw>qs+qa)时，独立基础的基础底面弯矩分为两部分，一是由防水板抵抗水浮力引起的弯矩M11，二是由Pj引起的弯矩M12,即M1=M11+M12① M11按矢量叠加原理计算，M11=(qe*(ax-d)/2+me)*ay=280.1691585KN.m ②按地基规范公式（8.2.7-4）计算，M12=(ax-d)^2*(2*ay+d/2)*Pj2/4/6=254.89KN.m M1=M11+M12=535.06KN.m （5）独立基础变阶处截面的基础底面弯矩设计值计算① M21按矢量叠加原理计算，M21=(qe*(ax-b)/2+me)*ay=273.421071KN.m ②按地基规范公式（8.2.7-4）计算，M22=(ax-b)^2*((2*ay+b/2)*Pj2/4/6=238.07KN.m M2=M21+M22=511.49KN.m （6）水浮力较小（qw≦qs+qa或无水压力作用）时，独立基础柱根截面的基础底面弯矩设计值计 算:此时，用于基础设计的独立基础底面的平均压力设计值Pj1按地基规范公式（8.2.7-4）计算，M1=(ax-d)^2*((2*ay+d/2)*Pj1/4/6=340.61KN.m <535.06取M1=535.06KN.m （7）无地下水浮力作用时，独立基础变阶处截面的基础底面弯矩设计值按地基规范公式（8.2.7-4）计算：M2=(ax-b)^2*((2*ay+b/2)*Pj1/4/6=318.13KN.m <511.49取M2=511.49KN.m （8）独立基础的配筋设计:计算柱边缘截面基础底面的配筋（此处采用近似计算公式）：① 柱边缘截面：As≈M1/(0.9*ho*fy)=3002.58mm^2② 基础变阶处截面：As≈M2/(0.9*ho*fy)=2870.33mm^2独基的最小配筋率为 0.15%，即Asmin=900mm^2在基础全宽度 ax 范围内，配钢筋取14@150配筋面积=3384.92>3002.58满足取As=3384.92mm^2ay ax *（9）防水板按无梁楼盖设计:柱下板带和跨中板带弯矩分配值（表中系数乘 M）表二截面位置柱下板带跨中板带边支座截面负弯矩0.330.04端跨跨中正弯矩0.260.22第一内支座截面负弯矩0.50.17内跨支座截面负弯矩0.50.17跨中正弯矩0.180.15定柱下板带和跨中板带的弯矩设计值。

中海地产杭州有限公司建筑物防水技术标准（用于滨江项目）中海地产杭州有限公司发展管理部二00七年八月1 总则本技术标准依据以下原则编制：1．《地下工程防水技术规范》（GB50108-2001）；2．《地下防水工程质量验收规范》（GB50208-2002）；3．《屋面工程技术规范》；4.《杭州市住宅工程质量通病防治导则》5. 中海地产股份有限公司在防水设计、施工和材料选用等方面的经验。

本文专用于中海杭州地产有限公司项目。

2屋面防水设计本标准中建筑物的屋面防水等级按《建筑防水工程技术规程》的标准采用Ⅱ级防水，耐用年限为15年。

2.1 屋面防水层次做法屋一：上人屋面1)面层做法详建筑2)40mm厚C20细石混凝土，内配Φ4.5@150双向钢筋网，分仓缝4m，内填密封油膏；分仓缝用200㎜SBS改性沥青卷材封闭；3)SBS改性沥青卷材防水层，四周遇墙上翻置于女儿墙留槽内；4)40mm厚（最薄处）C20细石混凝土找坡1％；5)无纺布隔离层（300g/m2）；6)2mm厚双组份聚氨酯防水涂料，四周遇墙上翻500mm；7)现浇钢筋混凝土，原浆收光。

屋二：坡屋面1)成品装饰瓦（25mm厚1：3水泥砂浆坐铺，用16号铜丝固定于预留钢筋头上，瓦脊两侧用加颜料砂浆夹垅抹直）；2)40mm厚C20细石混凝土，内配Φ4.5@150双向钢筋网，分仓缝4m，内填密封油膏（浇筑前预留Φ10@600钢筋头，外伸100～150mm长）；3)无纺布隔离层（300g/m2）；4)30mm厚挤塑型聚苯板保温层；5) 2mm 厚双组份聚氨酯防水涂料，四周遇墙上翻500mm ；现浇钢筋混凝土板。

（浇筑前预留Φ10@600钢筋头，外伸100～150mm 长， 2.2屋面管道穿墙防水做法采用预留洞方法，其做法详见图2.2a 、图2.2b 。

图2.2a 出屋面管道穿楼板防水大样 图2.2b 横式水落口防水大样2.3 屋顶露台防水做法1) 当露台下有房间时采用屋一防水做法，当露台下无房间时采用阳台防水做法；2) 如露台四周为房间，则房间隔墙从露台楼板上做500mm 高200mm 厚混凝土墙（如有门时，做上翻200mm 厚混凝土反坎，反坎顶标高按建筑要求），露台上的柔性防水层同时上翻500mm 高。

钢筋工程施工方法和各项要求一、钢筋的混凝土保护层普通钢筋及预应力筋的混凝土保护层厚度应满足以下要求，且不应小于钢筋的公称直径。

混凝土构件最外层钢筋的保护层厚度应不小于下表要求：当混凝土强度等级≤C25 时，表中各项保护层厚度增加 5mm。

注意：（1）当上部墙柱伸入地下与土体接触、或其中一段墙柱临水时，无论其外表面是否设置了建筑防水层，墙柱迎水面、接触土体面的钢筋保护层应按上部结构的保护层厚度增加S=35(墙)、30(柱)，总保护层厚度不大于 50mm，见下图。

（2）当梁、柱、墙中纵向钢筋保护层厚度大于 50 时,采取以下措施：在保护层中配置钢筋网片!4@150x150，其保护层不小于25；并采取有效的定位措施，避免钢筋网片与梁柱墙的纵筋、箍筋接触。

三、钢筋连接形式根据规范和设计图纸要求，工程采用钢筋的连接形式为：下挂柱、吊挂夹层的竖向构件、桁架和拱的拉杆等轴心受拉及小偏心受拉的构件，纵向钢筋宜采用直螺纹套筒接头,不得采用绑扎搭接接头，d≥20的纵筋应采用直螺纹套筒连接接头；直接承受动力荷载的结构构件中，应采用直螺纹套筒接头。

A(竖向构件)：直径d≥25纵筋、底部加强区及以下楼层竖向构件中d≥22纵筋、框支柱纵筋应采用直螺纹套筒连接。

B（横向构件）：直径d≥25纵筋、框支梁纵筋应采用直螺纹套筒连接。

采用直螺纹套筒连接时，框支柱、框支梁、底部加强区及以下竖向构件采用不低于Ⅱ级的直螺纹套筒连接接头，其它构件采用Ⅱ级直螺纹套筒连接接头。

除上述要求外，钢筋直径14＜d＜25采用焊接连接(竖向钢筋采用电渣压力焊)；钢筋直径d≤14mm采用绑扎搭接。

即：①柱、剪力墙：d≤14mm时采用绑扎搭接；14＜d≤25时采用电渣压力焊；d≥25采用直螺纹机械连接（加强区及以下部分竖向构件中d≥22即采用直螺纹）；②梁板钢筋：d≤14mm采用绑扎搭接；14＜d＜25采用焊接连接；d≥25采用直螺纹机械连接；电渣压力焊③下挂柱、吊挂夹层的竖向构件、桁架和拱的拉杆等轴心受拉及小偏心受拉的构件钢筋：d＜20时焊接；d≥20时采用直螺纹机械连接。

梁板式地下室底板与平板式底板优劣势比较摘要：梁板式和平板式为地下室底板的两种主要方案，在实际工程中，地下室底板的计算与工程结果存在一定的反差。

本文结合地下室底板工程实例，分析了工程的概况、地质条件及地下水条件，分析比较了梁板式底板及平板式底板的设计方案，确定了地下室地板结构的最佳方案，为地下室底板的设计提供依据。

关键词：平板式；梁板式；方案比较前言为了满足防水要求及施工要求，地下室底板的设计通常采用较厚的防水板。

梁板式地下室底板是由基础梁和大板构成，平板式地下室底板设计主要是柱墩和平板两部分。

建筑设计人员多采用梁板式设计，此方案的传力设计简单，整体刚度较好。

平板式底板的传力较复杂，梁截面的高度影响传力途径，此方案的优点在于用钢量少，节约成本。

1.工程概况本工程项目位于深圳市龙岗区龙岗中心城，主楼为框剪结构，地面为14层。

勘测报告显示，该建筑的地基基础设计为丙级，抗震设防烈度为7度，地下室设计防水等级为2级。

2.工程地质情况及基础选型2.1地质条件勘测资料显示，建筑的地表层为素填土。

建筑的地下室底板的3cm范围内为微风化石灰岩，这种材料的天然地基承载力为5200kPa。

利用人工挖孔灌注的柱端具有高的承载力，其值为特征值为7000kPa。

2.2地下水条件依据勘测资料，建筑的防水位为标高的-3.450米。

2.3基础选型本工程选择单柱单墩的人工挖孔墩为基础层，墩端的持力层选择微风化石灰岩，承载力特征值为5200千帕，是一种最经济有效的方案。

3.结构地板方案比较3.1防水板的负载计算从土地质勘测报告分析，该场地的设防水位及抗浮标高的值为-3.450米。

根据抗浮水位进行的承载力计算，以及设防水位求得的正常状态下的承载力的计算。

该工程方与业主方经过商榷，该建筑地下室的设计抗浮水位取至室外最低标高-2.450米的位置，防水位设计标高仍然取-3.450米。

本项目制定的方法是以承载力极限状态为基础进行分析比较。

地下室底板的水浮力的相关计算：在承载力取极限值时，底板荷重及强度的验算：水头高度的计算：H=（0.5+8.8）-2.45=6.85m防水板承担的水浮力：Quk=6.85*10=68.5 kN/m2底板高度h=0.5m；底板自重Qlk=25*0.5=12.5 kN/m2由于场地最低标高为-2.45米，底板水浮力的设计值应为1.2*57.3=68.76 kN/m2。

防⽔板与筏板的⼀些知识
我们⽤筏板基础来解决地基承载⼒不⾜的问题，相⽐独⽴基础，筏板基础有着更⼴阔的接触⾯积平摊上部荷载，当然代价就是它有更复杂的构造要求、局部处理⽅式、复杂的施⼯和更加⾼昂的成本投⼊;
实际⼯程当中，独⽴基础加防⽔底板越来越⼴泛的运⽤，其最突出的优势在于构件传⼒、受⼒分⼯⾮常明确，独⽴基础只承担上部结构的全部荷载重量，⽽防⽔底板只承担⽔浮⼒，这使得板厚可以更薄，最常⽤于地基承载⼒较⾼且上部荷载并不是很⼤的情况，如果承载⼒较⼩、上部荷载过⼤及地基刚度较⼩，为了控制不均匀沉降独⽴基础将过⼤，以⾄于⽆法发挥全部的承载能⼒且施⼯较为困难，甚⾄不如改⽤桩基更加经济实⽤。

主要是钢筋布置不同。

筏板是基础结构型式之⼀种构件。

⽽“防⽔板”不是⼀种结构型式，没有定义，仅仅是⼀部分⼈的俗称，意思是通指有防⽔作⽤的底板。

筏板的书⾯⽤词是筏形基础，是基础的⼀种形式，上部结构的荷载通过筏板传⾄地
基。

筏板是基础的⼀部分，把⼒传递给地基。

因为筏板通过垫层（⼀般100厚）与地基⼟直接接触，配筋率按0.15%控制。

防⽔板是⼀种板，⽤来在地下室地⾯抵抗地下⽔⽤的。

地下⽔产⽣的向上作⽤⼒（理解为荷载）通过防⽔板传⾄独⽴基础或条形基础的基础梁或柱间拉梁等。

防⽔板只负责把板上的荷载传递给基础（⽐如独⽴基础、桩基础）。

防⽔板下⾯⼀般要做软垫层，配筋率应该按楼板配筋率控制。

朱炳寅回复原话：配筋率按H0计算，最⼩配筋率限制按H计算。

桩基承台加防水板在地下室设计中的应用【摘要】桩基承台加防水板的基础形式是近年来基础工程中应用很广泛的一种基础形式，本文通过工程实例阐述了桩基承台加防水板的计算方法，并介绍了防水板的有关构造要求。

【关键词】桩基承台；防水板；无梁楼盖桩基承台加防水板基础是近年来伴随基础设计与施工发展而形成的一种新的基础形式，由于其传力简单、明确、费用较低以及方便施工，在地下工程设计中应用较为普遍。

在这种基础形式中，桩基承台和防水板这两种构件一般可以单独计算。

1：防水板的适用范围多层框架结构及高层建筑的裙房，当建有地下室且有防水要求、地基条件又较好时，可以采用桩基承台加防水板的地下室做法。

2：防水板的受力分析防水板通常按无梁楼盖进行近似设计，此时桩基承台可以视为托板式柱帽。

防水板的计算应分以下两种情况，并取两者中配筋较大值：1）作用在防水板顶面向下的竖向均布荷载，包括板自重、楼面装修荷载和等效均布荷载；2）作用在防水板底面向上的竖向均布荷载，包括水浮力及防空地下室底板等效静荷载（无人防要求时，不计算此项荷载），但应扣除防水板自重和板面装修荷载。

3：工程实例位于马钢厂区的某带地下室的框架结构，地下一层，地上四层，丙类建筑，抗震设防烈度为6度，设计地震基本加速度为0.05g，设计地震分组为第一组，场地类别为Ⅱ类，地基基础的设计等级为丙类。

防水板顶面与承台顶面位于同一标高，均为-4.000m，设防水位为-1.000m，建筑物的抗浮能够满足要求，柱截面尺寸600mm×600mm，承台平面尺寸2750mm×2750mm，承台高度为1000mm,柱距8m×8m（平面布置详见下图），防水板厚度为450mm，混凝土强度等级为C30，钢筋强度等级为RRB400，迎水面钢筋的混凝土保护层厚度为50mm，背水面钢筋的混凝土保护层厚度为25mm。

3.1荷载计算底板自重标准值=0.45×25=11.25水浮力标准值=（4+0.45-1）×10=34.5地下水浮力起控制作用的承载能力极限状态，防水板的荷载设计值可以取为=1.4×34.5-1.0×11.25=37.05图1底板结构平面图3.2内力计算无梁楼盖计算的适用条件中要求均布活荷载不大于均布恒荷载的3倍，主要是考虑活荷载的不均匀布置对结构会产生不利影响，本工程中地下水的水位变化不大，且为均匀布置，可以按照无梁楼板进行计算。

桩基及防水板设计方法天津竦沽海洋科技商务园二期工程项目绍＞引言天津塘沽海洋科技商务园二期工程基础采用桩基及防水板方案，需要计算的内容为：桩基承载力特征值.桩棊承台、桩碁沉降、地下宅抗浮、桩棊抗拔、防水板•同时对软土的负肆阻影响作了初步分析.需要说明的是，关于桩基承载力特征值修正值及m基负廉阳的计算过程中加入了未] 入论证的个人观点，有兴趣参考者应译慎研究.最好能加以补充。
