电动二通阀-VD电动二通阀————————————————————————————————作者：————————————————————————————————日期：调节阀>>电动调节阀>>电动二通阀产品名称：电动二通阀产品型号：VD32产品口径：DN25-50产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息电动二通阀概述:VD32驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通VET 系列或者三通VST系列DN25—DN50调节阀门配套使用。
电动二通阀型号列表:电动二通阀型号尺寸电动二通阀特点:1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。
2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动轴承支撑，阀轴则采用中央螺套螺蚊连接。
3、高强度ABS阻燃工程塑料外壳，可防水及耐敲击。
4、可附辅助性手动控制杆，紧急情况下打开阀门。
5、附带阀门位置指示器，可适时清晰观察阀门开度。
电动二通阀工作原理:驱动器是由可逆同步马达驱动，并带磁性离合器。
马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。
故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。
控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。
电动二通阀电动二通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。
阀体部分采用活塞式结构。
电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。

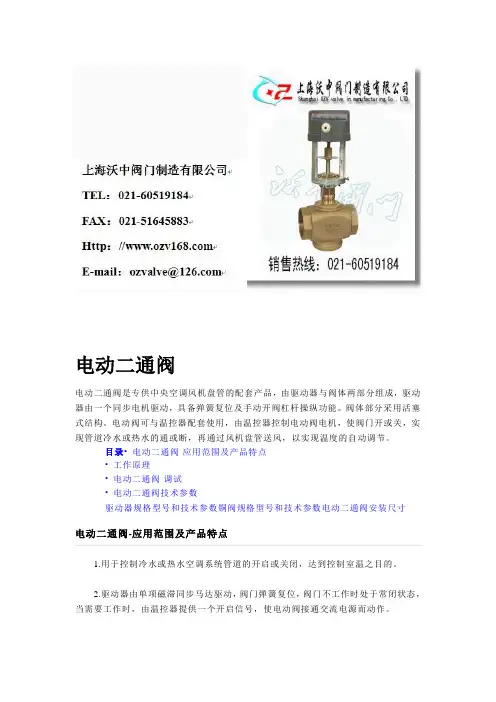

目录• 电动二通阀-应用范围及产品特点• 工作原理• 电动二通阀-调试•电动二通阀技术参数驱动器规格型号和技术参数铜阀规格型号和技术参数电动二通阀安装尺寸电动二通阀-应用范围及产品特点1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。
现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。

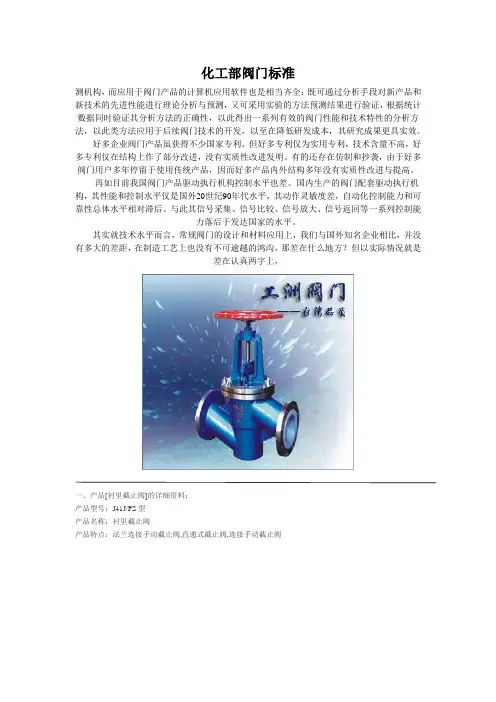

化工部阀门标准测机构，而应用于阀门产品的计算机应用软件也是相当齐全：既可通过分析手段对新产品和新技术的先进性能进行理论分析与预测，又可采用实验的方法预测结果进行验证，根据统计数据同时验证其分析方法的正确性，以此得出一系列有效的阀门性能和技术特性的分析方法，以此类方法应用于后续阀门技术的开发，以至在降低研发成本，其研究成果更具实效。
好多企业阀门产品虽获得不少国家专利，但好多专利仅为实用专利，技术含量不高，好多专利仅在结构上作了部分改进，没有实质性改进发明。
有的还存在仿制和抄袭，由于好多阀门用户多年停留于使用传统产品，因而好多产品内外结构多年没有实质性改进与提高。
再如目前我国阀门产品驱动执行机构控制水平也差。
国内生产的阀门配套驱动执行机构，其性能和控制水平仅是国外20世纪90年代水平，其动作灵敏度差，自动化控制能力和可靠性总体水平相对滞后。
与此其信号采集、信号比较、信号放大、信号返回等一系列控制能力落后于发达国家的水平。
其实就技术水平而言，常规阀门的设计和材料应用上，我们与国外知名企业相比，并没有多大的差距，在制造工艺上也没有不可逾越的鸿沟，那差在什么地方？但以实际情况就是差在认真两字上，一、产品[衬里截止阀]的详细资料：产品型号：J41J/FS型产品名称：衬里截止阀产品特点：法兰连接手动截止阀,直通式截止阀,连接手动截止阀二、截止阀概况：一、截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
二、设计规范遵循GB 12233、GB 12235、ANSI B16.34标准。
三、驱动方式手动、齿轮传动、气动（常开或常闭）、电动。
法兰连接截止阀设计与制造符合中国国家标准基本结构形式：直通式直流式公称压力PN1.0~2.5（MPa）公称通径DN15~350（mm）基本型号（全衬里）手动J41J J41FS齿轮传动J441J J441FS J45J J45FS J541J J541FS气动J6B41J J6B41FS 电动J941J J94FS遵循规范STANDARD设计于制造GB 12233/GB12235结构长度GB 12221（长-短系列）法兰尺寸JB 78/JB 79（GB，HG，SH）压力试验GB/T13927标志GB12220供货GB/T12252三、主要零部件材料表：序号零件名称灰铸铁铸钢不锈钢超低碳不锈钢Z C P R PL RL1 阀体、阀盖HT250 WCB CF8 CF8M CF3 CF3M2 阀瓣、阀杆35 1Cr13 1Cr18NI9 1Cr18Ni12Mo2Ti 00Cr18Ni100Cr17Ni14Mo23 活节螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni24 衬里层/阀座衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）5 填料PTFE（F4）PTFE（F4）6 填料压盖WCB WCB CF8 CF8M CF3 CF3M7 阀杆螺母ZCuAl10Fe3ZCuAl10Fe38 螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti9 螺母45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni910 手轮HT200 HT200 WCC WCC WCC WCC一、产品[衬里直角阀]的详细资料：产品型号：J44J/FS型产品名称：衬里直角阀产品特点：公称通径：DN15~300（mm）主要零部件材料见表A2 基本型号：手动J44F43 电动J944F3 J44F46 J944F46 法兰连接截止阀（角式）设计与制造符合中国国家标准基本结构形式：角式公称压力：PN1.0~2.5（MPa）法兰连接手动截止阀遵循规范STDNARD设计与制造GB12233/GB12235结构长度GB12221/JB96法兰尺寸JB78/JB79（GB，HG，SH）压力试验GB/T13927标志GB/T12220供货GB/T12252二、主要零部件材料表：公称通径标准值参考值DN （mm）NPS（inch）L D D1 D2 F B Z-Φd Do H1 H2W（kg）PN1.0MPa15 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ1412 250 275 8 32 1 1/4 95/105 135 100 78 2 18 4-Φ180120 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18140 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18160 355 400 27 80 155 195 160 135 22 4-Φ18160 400 450 42 100 4 175 215 180 155 3 22 8-Φ18180 455 495 50 125 5 200 245 210 185 3 24 8-Φ1810 530 560 64150 6 240/225280 240 210 24 8Φ18240 605 650 85200 8 275 335 295 265 3 26 8-Φ18240 650 770 105 250 10 325 390 350 320 3 28 12-Φ23280 680 800 135 300 12 375 440 400 368 4 28 12-Φ23280 710 835 15515 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ14120 250 275 8.5 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18 160 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18180 355 400 27 80 3 155 195 160 135 3 22 8-Φ18240 400 450 42 100 4 175 215 180 155 3 24 8-Φ18240 455 495 50 125 5 200 245 210 185 3 26 8-Φ18280 530 560 64150 6 240/255280 240 210 3 28 8-Φ23320 605 650 85200 8 275 335 295 165 3 30 8-Φ23360 650 770 15515 1/2 65/90 95 65 45 2 16 4-Φ14120 245 270 7.5 20 3/4 75/95 105 75 55 2 16 4-Φ14120 250 275 8.8 25 80/100 115 85 65 2 16 4-Φ14140 260 290 11 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 290 325 1340 1 1/2 100/115145 110 85 3 18 4-Φ18160 300 335 1850 2 115/125160 125 100 3 20 4-Φ18180 355 400 31*表中L值符合GB12221长系列，其中分子表示按JB96的L值。
上海昭泰专业代理霍尼韦尔电动二通阀，honeywell,一级代理厂家，全部正品，质量保证，价格公道，服务周到，400-0154-118
应用
VC系列二通及三通风机盘管电动阀，适用于暖通空调领域的冷热水系统的流量控制特点
-强电驱动，应用便捷
-专用行程设计，减少水锤影响
-阀芯组件，更换简便
-快速安装，易于维护
-二通阀支持双向流通
-同一型号三通阀同时适用用合流及分流技术参数：
材质
保护帽的使用
用作保护帽
1.安装
1.1）使帽子表面的箭头对齐阀体法兰上的任一个月牙形缺口
1.2）盖子帽子并使帽子的内部下突起钩住法兰的底边
警告
-有了保护帽仍然需要搬运者或安装者轻拿轻放、小心谨慎地操作-保护帽智能在一定程度上有效保护
2.摘除
顺着箭头向外拔，直到与阀体分离
注意
在没有安装执行器前，建议尽可能安装保护帽
若无保护帽的保护，由于各种外力因素导致阀门损坏的可能性将加大
用作手动开关
1）开通阀门
1.1）先摘下来（若已装在阀体上），并握在手中。
1.2）旋转帽身以使帽子上的箭头指向偏离阀体法兰上的较近的缺口约45度
1.3）压下帽子直到接触阀杆的顶部；确保帽子的运动方向垂直于阀门的上平面；继续压下直到内部的四段上突起低于阀门法兰底边，顺时针旋转保护帽约45度后松手。
此时阀门被打开并将保持该状态
2）关闭阀门
若要关闭阀门，只需要保护帽向下压一点，然后反时针旋转直到阀体把帽子反弹出来。
此时阀门回复到关闭状态。
电动两通阀上海永兵阀门电动两通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。
阀体部分采用活塞式结构。
电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。
方工电动两通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。
当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。
当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。
现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。

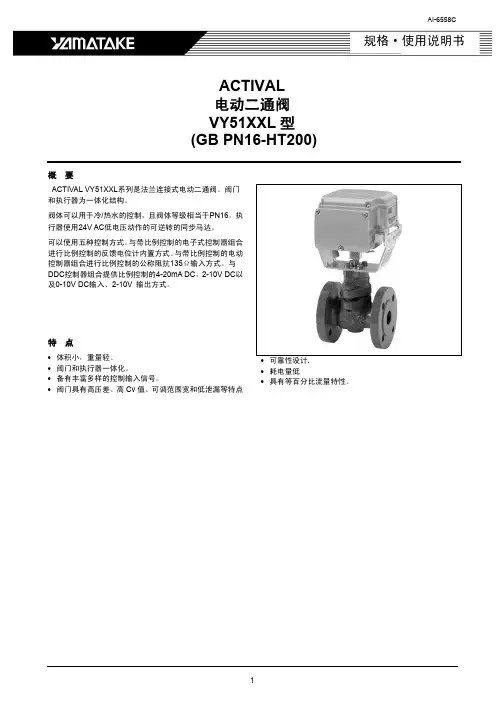

ACTIVAL TM 电动二通阀VY51XXL (GB PN16-HT200)概 要ACTIVAL VY51XXL 系列是法兰连接式电动二通阀。
阀门和执行器为一体化结构。
阀体可以用于冷/热水的控制，且阀体等级相当于PN16。
执行器使用24V AC 低电压动作的可逆转的同步马达。
可以使用五种控制方式。
与带比例控制的电子式控制器组合进行比例控制的反馈电位计内置方式。
与带比例控制的电动控制器组合进行比例控制的公称阻抗135Ω输入方式。
与DDC 控制器组合提供比例控制的4-20mA DC ，2-10V DC 以及0-10V DC 输入、2-10V 输出方式。
特 点1) 体积小，重量轻。
2) 阀门和执行器一体化。
3) 备有丰富多样的控制输入信号。
4) 阀门具有高压差、高Cv 值、可调范围宽和低泄漏等特点5) 可靠性设计. 6) 耗电量低 7) 具有等百分比流量特性。
安全注意事项使用前请仔细阅读本说明书，正确使用本产品。
请将本说明书妥善保管于可随时查询的地方。
使用上的限制和注意事项本产品用于普通的空调控制。
请勿在有碍人身安全的情况下使用本产品。
另外，当用于洁净室、动物棚舍等对可靠性、控制精度有特别要求的用途时，请向本公司销售人员咨询。
对由于用户使用不当造成的后果，本公司概不负责，请谅解!注 意• 安装作业必须由经过培训、经验丰富的维修技术人员进行。
• 本产品应在本说明书规定的范围内使用，以免设备损坏。
• 本产品应在本说明书中规定的环境内使用，以免设备损坏。
• 保存本产品时，不要将产品过多堆放。
• 不要将重物压在执行器上。
• 不要让机器内的流体冻结。
否则会损坏设备，并产生泄漏。
• 参照本说明书，按照流体的流向和方位安装本产品。
连接过紧或不正确的安装位置可能会导致设备损坏。
• 冲洗管道以确保管内不会残留异物。
请根据需要在流入侧安装过滤器，以免设备损坏。
• 管道连接完成后，检查所有连接部位有无泄漏。
• 不要将本产品安装在靠近蒸汽盘管或高温水盘管的地方。
北京海林自控科技股份有限公司 第 1页 /共 1页 服务热线：4001010003
北京市昌平区回龙观国际信息产业基地发展路9号
网址：

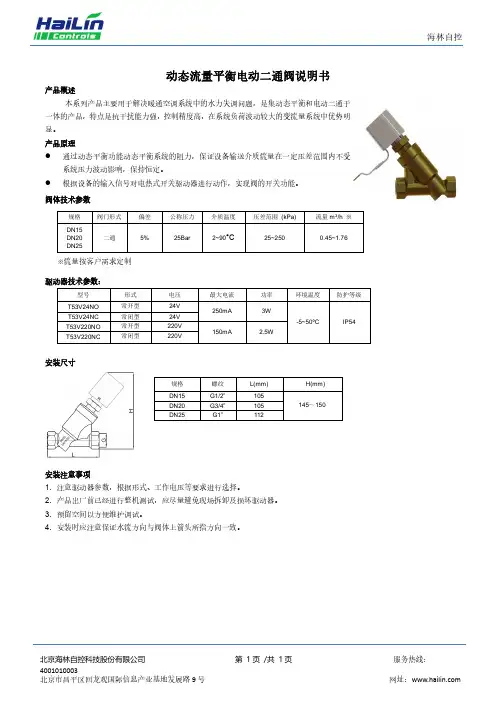

动态流量平衡电动二通阀说明书
