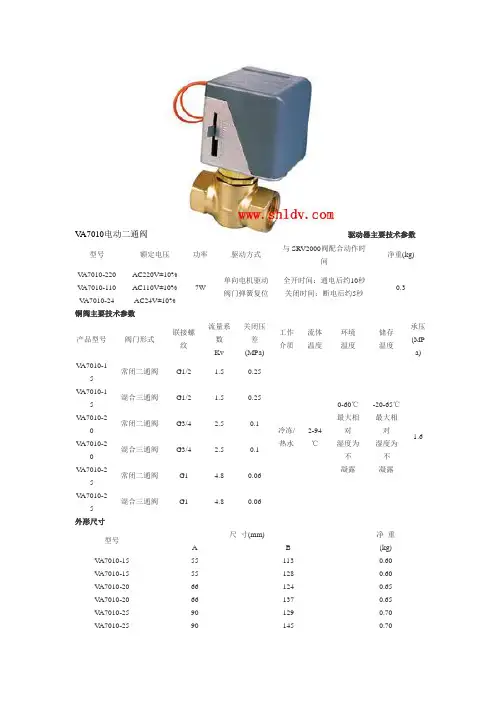

风机盘管电动两通阀 (VA7010) 使用说明书

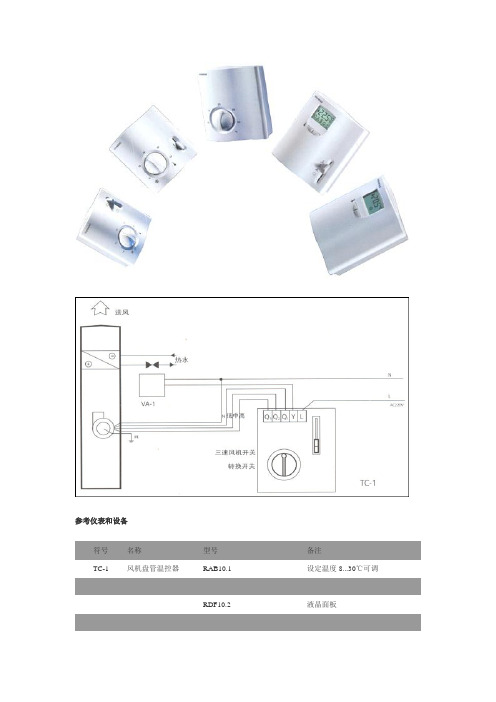

参考仪表和设备
TC-1 风机盘管温控器RAB10.1 设定温度8...30℃可调
RDF10.2 液晶面板
VA-1 电动调节阀VVI46..
阀门执行器SUA21
工作说明
TC-1是带复合开关的室内恒温控制器，装于室内。

其设定温度可通过设置旋钮在8...30℃范围内调节。

夏季运行时，系统供冷水，转换开关置于“冷”档。

当室温升高并超过设定点温度时，恒温器动作，打开电动调节阀VA-1，通过风机向房间送冷风，使室温降低，回到控制范围内。

冬季运行时，系统供热水，转换开关置于“热”档。

当室温下降并低于室内设定温度时，恒温器动作，打开电动调节阀VA-1，通过风机向房间送热风，使室温上升，回到控制范围内。

当TC-1的转换开关置于“关”档时，风机停止运转，电动阀也关闭。

当TC-1（RAB10.1）的转换开关置于“通风”档时，风机运转，电动阀保持关断，系统处于通风运转，改善室内空气循环。

风机有“高、中、低”三档转速，可通过风速开关调节。

电动两通阀上海永兵阀门电动两通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。

阀体部分采用活塞式结构。

电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。

方工电动两通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。

空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。

当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。

当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。

3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。

4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。

现场装配，接线灵活、方便。

驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。

执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。

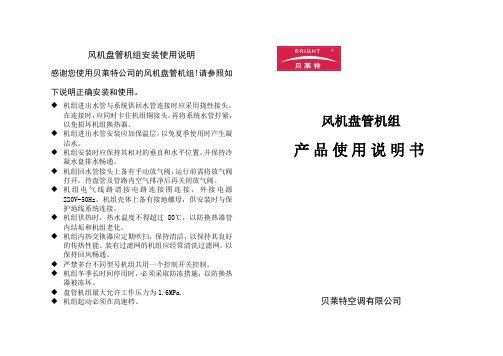

风机盘管机组安装使用说明
感谢您使用贝莱特公司的风机盘管机组!请参照如下说明正确安装和使用。

◆机组进出水管与系统供回水管连接时应采用挠性接头。

在连接时，应同时卡住机组铜接头，再将系统水管拧紧，以免损坏机组换热器。

◆机组进出水管安装应加保温层，以免夏季使用时产生凝
洁水。

◆机组安装时应保持其相对的垂直和水平位置，并保持冷
凝水盘排水畅通。

◆机组回水管接头上备有手动放气阀，运行前需将放气阀
打开，待盘管及管路内空气排净后再关闭放气阀。

◆机组电气线路请按电路连接图连接，外接电源
220V-50Hz。

机组壳体上备有接地螺母，供安装时与保护地线系统连接。

◆机组供热时，热水温度不得超过80℃，以防换热器管
内结垢和机组老化。

◆机组内热交换器应定期吹扫，保持清洁，以保持其良好
的传热性能。

装有过滤网的机组应经常清洗过滤网，以保持回风畅通。

◆严禁多台不同型号机组共用一个控制开关控制。

◆机组冬季长时间停用时，必须采取防冻措施，以防换热
器被冻坏。

◆盘管机组最大允许工作压力为1.6MPa.
◆机组起动必须在高速档。

风机盘管机组
产品使用说明书贝莱特空调有限公司。

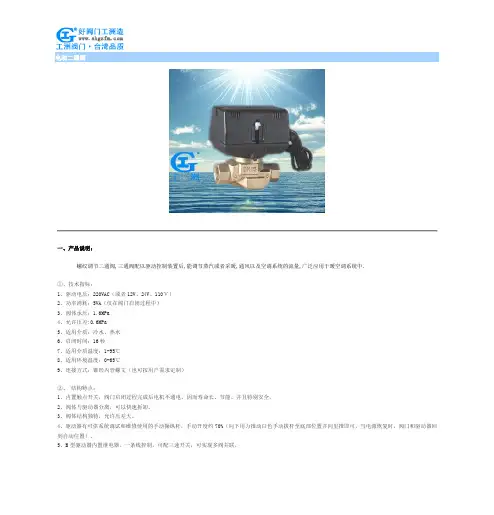

电动二通阀一、产品说明：螺纹调节二通阀,三通阀配以驱动控制装置后,能调节蒸汽或者采暖,通风以及空调系统的流量,广泛应用于暖空调系统中.①、技术指标：1、驱动电压：220VAC（或者12V、24V、110Ｖ）2、功率消耗：5VA（仅在阀门启闭过程中）3、阀体承压：1.6MPa4、允许压差:0.6MPa5、适用介质：冷水、热水6、启闭时间：16秒7、适用介质温度：1-95℃8、适用环境温度：0-65℃9、连接方式：锥形内管螺文（也可按用户需求定制）②、结构特点：1、内置触点开关，阀门启闭过程完成后电机不通电，因而寿命长、节能、并且特别安全。

2、阀体与驱动器分离，可以快速拆卸。

3、阀体结构独特，允许压差大。

4、驱动器有可供系统调试和维修使用的手动操纵杆，手动开度约70%（向下用力推动白色手动拔杆至底部位置并向里推即可，当电源恢复时，阀门和驱动器回到自动位置）。

5、B型驱动器内置继电器，一条线控制，可配三速开关，可实现多阀并联。

③、电动二通阀型号对照表：名称型号口径参数L H Kv二通电动阀DF-2151/2″DN1590114 4.5 DF-2203/4″DN2095116 5.7 DF-2251″DN251051288.7三通电动阀DF-3151/2″DN1590133 4.3 DF-3203/4″DN2095133 5.5 DF-3251″DN251051448.3订货须知：一、①电动二通阀产品名称与型号②电动二通阀口径③电动二通阀是否带附件二、若已经由设计单位选定公司的电动二通阀型号，请按电动二通阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：VB-3000系列螺纹电动阀其它阀系列价格供用户或设计院工程项目做预算管夹阀价格表口径手动电动DN50 450 1350 DN65 690 1575 DN80 1020 3375 DN100 1500 4050 DN125 1950 4500 DN150 **** **** DN200 4350 8400 DN250 7050 9750 DN300 12450 17700 DN350 21450 71700 DN400 29250 35400电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900产品名称通径DN工作压力（mpa）1.6（Z）2.5（c)Y416XY110X 减压稳压阀25/110 225 270 32/110 285 345 40/110 315 382.5 50/110 345 42050 585 70565 630 75080 757.5 900 100 915 1095125 1470 1770 150 1800 21750JM744X气动，液动快开排泥阀80 825 990 100 900 1080 125 1575 1890 150 **** **** 200 1950 2340 250 3150 3780 300 4650 5580产品名称公称通径工作压（mpa）1.0/1.6CARX 复合式排气阀DN20DN25DN32DN40 507 DN50 507 DN65 591 DN80 637.5 DN100 675 DN125 862.5 DN150 1125 DN200 2250产品名称公称通径工作（mpa）1.0/1.6排气阀DN40 216 DN50 216 DN65 262.5 DN80 300 DN100 328.5 DN125 337.5 DN150 394.5 DN200 694.5 DN250 1125DN300 1500DN350底阀价格底阀H42F-6P口径4Ni 8Ni 普料DN15DN20DN25DN32DN40 172.5 217.5 135 DN50 240 277.5 150 DN65 315 382.5 210 DN80 457.5 517.5 277.5 DN100 525 570 307.5 DN125 720 900 540 DN150 **** ****.5 757.5 DN200 1650 2182.5 1140 DN250 2400 2775 1650 DN300 3450 3975 2625型号口径单位单价（元）双门底阀DN40 只255 DN50 只300 DN80 只495电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72盘）HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72 DN20 97.5 34.5 78 75 72 DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900呼吸阀阻火器价格型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905 DN65 397.5 922.5 465 1125 1005 2505 DN80 465 1170 555 1327.5 1080 2760 DN100 585 1417.5 705 1590 1215 3120 DN125 727.5 2100 915 2280 2085 4485 DN150 952.5 2415 1125 2670 2715 5880 DN200 1425 3367.5 1635 3795 3135 8625 DN250 1897.5 4560 2250 5355 4485 11115 DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420 DN32 285 675 315 900 255 570 DN40 315 765 345 1005 270 600 DN50 360 870 390 1170 315 690 DN65 420 1125 465 1635 345 840 DN80 555 1380 600 1815 450 1035 DN100 660 1635 720 2250 555 1305 DN125 810 2325 1005 3795 660 1980 DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635流量计价格名称通径价格LDE智能型电磁流量计DN15 3300 DN20 3300 DN25 3300 DN32 3450 DN40 3450 DN50 3450 DN65 3450 DN80 3450 DN100 3600 DN125 3750 DN150 4050 DN200 4800 DN250 5700 DN300 7200 DN350 7800 DN400 9300 DN500 10800 DN600 13500 DN700 16500 DN800 21750 DN900 24750 DN1000 28500 DN1200 36000名称通径价格涡街流量计DN25 3450 DN32 3525 DN40 3600 DN50 3750 DN65 3900 DN80 4275 DN100 4500 DN125 5250DN150 6300DN200 8250DN250 9750DN300 11700 水处理器价格多功能微电子水处理器DN20 1125 DN25 1125 DN32 1200 DN40 1200 DN50 1200 DN65 1275 DN80 1350 DN100 1500 DN125 1650 DN150 1875 DN200 2400 DN250 3000 DN300 3600 DN350 4200 DN400 5700 DN450 6750 DN500 8400 DN600 9000 DN700 12750 DN800 16500 DN900 21000 DN1000 24750名称通径价格内磁水处理器DN25 1500 DN32 1650 DN40 1725 DN50 1950DN65 2250 2550DN80 2550DN100 3000DN125 3750DN150 4350DN200 5700DN250 7350DN300 8700DN400 11250DN500 14250DN600 18000 橡胶接头价格KXT(JGD)可曲挠橡胶接头规格单球单球翻边单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN25 61.5 61.5 118.5DN32 99 99 165 65×50 313.5 DN40 108 108 174 111 80×65 394.5 DN50 115.5 115.5 214.5 120 165 100×65 435 DN65 151.5 151.5 280.5 162 202.5 100×80 472.5 DN80 169.5 169.5 313.5 175.5 250.5 100×125 571.5 DN100 198 198 346.5 208.5 292.5 100×150 708 DN125 300 300 561 334.5 442.5 125×150 708 DN150 351 351 750 417 457.5 538.5 200×100 1170 DN200 487.5 544.5 1125 624 690 703.5 200x125 1170 DN250 646.5 792 1560 867 952.5 1056 200x150 1170 DN300 888 1015.5 2205 1224 1350 1287 250×125 1497 DN350 1023 1270.5 2352 1306.5 1440 2118 250×150 1497 DN400 1339.5 1639.5 3255 1809 1995 2178 250×200 1497 DN450 1617 2178 4200 22885.5 2565 0 300X200 1665 DN500 1815 2722.5 5460 3033 3337.5 4290 300×250 1665 DN600 2392.5 8070 4483.5 4935 6154.5 350X200 1873.5KXT(JGD) 规格单球单球翻边单球翻双球变径球可曲挠橡胶接头边l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN700 3157.5 9892.5 5494.5 6045 7590 350*300 1873.5 DN800 4290 12022.5 6679.5 7350 8745 400*300 2068.5 DN900 5313 7986 8790 0 400*350 2236.5 DN1000 6135 9438 10380 12243 1200*800 32670 DN1100 8250 0 备注以上产品橡胶为天然胶，法兰锻钢。

工作行为规范系列电动阀门的操作方法（标准、完整、实用、可修改）编号：FS-QG-20526电动阀门的操作方法Operation method of electric valve说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

1操作前的准备1.1操作阀门前，应认真阅读操作说明。

1.2操作前一定要清楚气体的流向，应注意检查阀门开闭标志。

1.3检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理；如果发现有其他问题要及时处理，不得带故障操作。

1.4对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。

2电动阀门操作注意事项2.1启动时，确认离合器手柄在相应位置2.2如果是在控制室控制电动阀，把转换开关打大REMOTE位置，然后通过SCADA系统控制电动阀的开关。

2.3如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，最后把运行转换开关打到中间位置。

2.4采用现场操作阀门时，应监视阀门开闭指示和阀杆运行情况，阀门开闭度要符合要求。

2.5采用现场操作全关闭阀门时，在阀门关到位前，应停止电动关阀，改用微动将阀门关到位。

2.6对行程和超扭矩控制器整定后的阀门，首次全开或全关阀门时，应注意监视其对行程的控制情况，如阀门开关到位置没有停止的，应立即手动紧急停机。

2.7在开、闭阀门过程中，发现信号指示灯指示有误、阀门有异常响声时，应及时停机检查。

2.8操作成功后应关闭电动阀门的电源。

2.9同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。

2.10开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。

2.11收发清管球（器）时，其经过的球阀必须全开。

请输入您公司的名字Foonshion Design Co., Ltd。

阀门储存、操作、维护和使用说明概述阀门是用来关闭和开启管道中介质。

切断阀没有节流的功能。

该类阀门顺时针旋转手轮，直到完全将通道切断，阀门关闭。

逆时针旋转手轮，直到碰到阻挡，阀门打开。

对于电动装置阀门，在断电等紧急情况下，可以使用备用手轮打开和关闭阀门。

注意!截止阀在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。

止回阀作为控制管道介质单向流动的元件，当介质顺流时由管线自身压力的作用开启阀门，当介质倒流时依靠阀瓣自身重量、弹簧力和介质回流的压力作用在阀瓣背部，使阀瓣与阀座形成密封，达到止回截流的目的。

警告！禁止用夹泵的方式对阀门进行泵验。

1.阀门的储存1.1发运准备阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。

并应注意以下几点：①闸阀：包装时，闸板应处于关闭状态。

②截止阀：包装时，阀瓣应处于关闭状态。

②止回阀：包装时，升降式止回阀、蝶形止回阀和对夹立式止回阀应将阀瓣有利于关闭状态摆放；旋启式止回阀和斜瓣式止回阀的阀瓣用丁字形木条顶住，丁字形木条一端撑紧在出口端孔内，以使阀瓣在运输过程中不会碰撞。

对于外接附件如阻尼缸、气缸等，应将附件可靠小心地完全固定。

1.11阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂（不锈钢材质除外），阀门两端应可靠地固接木质、木纤维或塑料端以防护连接端面和阀门内部。

对于闸阀和截止阀：齿轮箱或电动装置阀门包装时须小心地安全固定，以确保齿轮箱或电动装置不会损坏并不至于穿破木箱/板条箱。

1.12包装型式应在订单中明确规定，以便安全地运输至目的地和确保安装前的保存。

1.2吊运要求1.21包装完好的阀门板条箱：用叉车进行装卸。

木箱：在木箱的重心位置处设置装吊点进行装卸。

1.22已开箱的阀门①这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸，注意应避免加工面受到损坏。

②对大尺寸阀门，在吊运阀门时可用皮带或链条绕过阀体的颈部吊起，并应保持平衡以防止意外坠落或在吊运过程中松动。

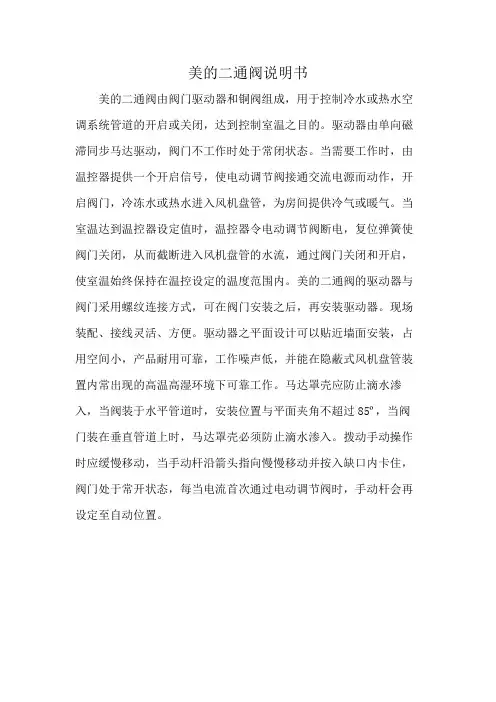

美的二通阀说明书
美的二通阀由阀门驱动器和铜阀组成，用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

驱动器由单向磁滞同步马达驱动，阀门不工作时处于常闭状态。

当需要工作时，由温控器提供一个开启信号，使电动调节阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气。

当室温达到温控器设定值时，温控器令电动调节阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。

美的二通阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。

现场装配、接线灵活、方便。

驱动器之平面设计可以贴近墙面安装，占用空间小，产品耐用可靠，工作噪声低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境下可靠工作。

马达罩壳应防止滴水渗入，当阀装于水平管道时，安装位置与平面夹角不超过85º，当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。

拨动手动操作时应缓慢移动，当手动杆沿箭头指向慢慢移动并按入缺口内卡住，阀门处于常开状态，每当电流首次通过电动调节阀时，手动杆会再设定至自动位置。

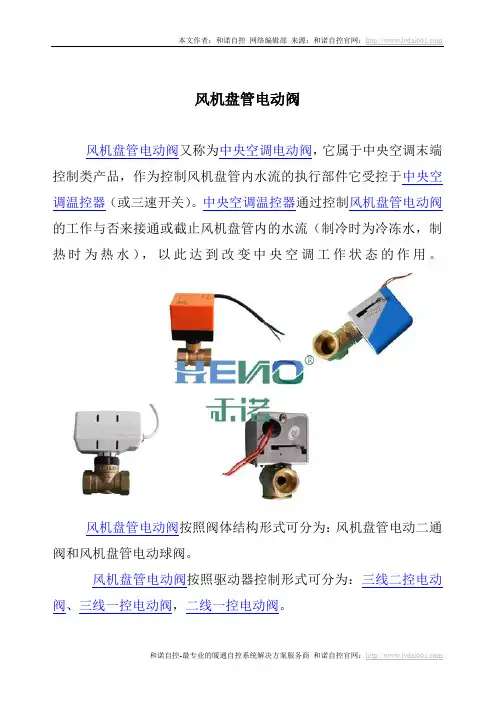

风机盘管电动阀风机盘管电动阀又称为中央空调电动阀，它属于中央空调末端控制类产品，作为控制风机盘管内水流的执行部件它受控于中央空调温控器（或三速开关）。

中央空调温控器通过控制风机盘管电动阀的工作与否来接通或截止风机盘管内的水流（制冷时为冷冻水，制热时为热水），以此达到改变中央空调工作状态的作用。

风机盘管电动阀按照阀体结构形式可分为：风机盘管电动二通阀和风机盘管电动球阀。

风机盘管电动阀按照驱动器控制形式可分为：三线二控电动阀、三线一控电动阀，二线一控电动阀。

以上是风机盘管电动阀的一些基本知识，在了解了风机盘管温控器的一些常识后。

下面我们介绍风机盘管电动阀在风机盘管二管制和四管制的一些简单应用。

一、风机盘管二管制（冷热盘管合用）控制方案►二管制控制系统应用分析1 风机盘管二管制温度控制系统是由风机盘管温控器、风机盘管电动阀二部分组成。

2 风机盘管温控器检测室内的温度并与设定温度相比较，根据比较结果对电动阀进行通、断控制，从而使房间温度保持在所需要的范围。

3 风机盘管温控器具有模式转换功能。

制冷时，当室内温度高于设定温度时，风机盘管将自动运行，同时风机盘管电动阀的开阀线接通电动阀打开；当室内温度达到或低于设定温度时，风机盘管电动阀关阀线接通电动阀关闭。

制热时，当室内温度低于设定值时，风机盘管将自动运行，同时电动阀的开阀线接通电动阀打开；当室内温度达到或高于设定温度时，风机盘管电动阀关阀线接通电动阀关闭。

4 风机盘管温控器具有风速设定功能。

有“高、中、低”三档风速，用以调节风机转速，部分型号可根据温差自动换挡。

5 风机盘管温控器部分型号，当室内温度低于5度时，自动启动风机以防止盘管冻裂（此功能可设置）。

二、风机盘管四管制（冷、热盘管分设）控制方案►四管制控制系统应用分析1 风机盘管四管制温度控制系统是由风机盘管温控器、风机盘管电动阀组成。

风机盘管温控器的作用就是控制电动阀、调节风机转速、检测室内温度。

风机盘管温控器内部传感器把检测到的室内温度与温控器所设定的温度相比较，根据比较的结果对电动阀进行通、断控制使送风温度保持在所需要的范围。
