比例调节二通阀

电动二通阀-VD电动二通阀————————————————————————————————作者：————————————————————————————————日期：调节阀>>电动调节阀>>电动二通阀产品名称：电动二通阀产品型号：VD32产品口径：DN25-50产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息电动二通阀概述:VD32驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通VET 系列或者三通VST系列DN25—DN50调节阀门配套使用。

电动二通阀型号列表:电动二通阀型号尺寸电动二通阀特点:1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。

2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动轴承支撑，阀轴则采用中央螺套螺蚊连接。

3、高强度ABS阻燃工程塑料外壳，可防水及耐敲击。

4、可附辅助性手动控制杆，紧急情况下打开阀门。

5、附带阀门位置指示器，可适时清晰观察阀门开度。

电动二通阀工作原理:驱动器是由可逆同步马达驱动，并带磁性离合器。

马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。

故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。

控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。

比例调节阀工作原理比例调节阀（Proportional Control Valve）是一种常用的工业自动控制装置，用于调节流体介质（如液体或气体）的流量，以满足系统的控制要求。

它采用了比例控制的原理，根据输入的控制信号和反馈信号的差异，调整阀门的开度，以达到所需的流量调节效果。

1.控制信号输入：比例调节阀通常通过电气信号（电压或电流）来控制。

信号源可以是一个自动控制系统，如PLC（可编程逻辑控制器）或DCS（分布式控制系统），也可以是手动调节的操作控制器。

控制信号的大小和方向（正向或反向）根据系统的要求而定，通常是以标准信号的形式输入。

2.控制信号转换：控制信号首先被电动执行器接收，并经过一系列的电子、电气或机械装置进行转换。

这些装置可以将信号的大小和方向转化为适当的力或力矩，并传递给阀门的开关机构。

通常，电动执行器中会配备一个电动驱动装置（如电机或电磁线圈），该装置能够将电气信号转化为机械动作。

3.阀门动作：阀门的开关机构将电动执行器传递过来的力或力矩转化为阀门的开度。

阀门通常采用一个旋转式的阀芯来控制介质的流量，阀芯的旋转角度与阀门的开度成正比。

阀芯的旋转由执行器内部的马达或电磁线圈控制，其转动力矩与电动执行器接收到的控制信号成正比。

4.反馈控制：比例调节阀通常还配备有一个反馈机构，用于监测阀门的实际开度，并将其反馈给控制系统。

反馈信号通常由一个位置传感器提供，可以通过测量阀门芯的位置来获取。

控制系统通过比较控制信号和反馈信号的差异来确定阀门的开度是否符合要求，如果不符合，控制系统将调整控制信号的大小和方向，进而调整阀门的开度，以使它与系统的要求相匹配。

以上就是比例调节阀的主要工作原理。

比例调节阀通常用于需要精确控制流量的应用，如化工、电力、冶金和石油等行业中的流程控制系统。

它的主要优点是响应速度快、精度高、可靠性好，并能够适应不同的工作环境和介质。

1.比例积分电动二通阀 VB7200-16比例积分二通阀产品概述比例积分调节阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

（蒸汽型号为：LDVB3200B）比例积分二通阀产品特点★执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★-具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★-阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀比例积分二通阀产品功能◆本系统适用于空调系统的新风机组冬/夏季温度控制。

◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC －1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV◆TV-1的开度连续可调。

最终使TE－1测量的环境温度保持在设定温度范围内。

◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

比例积分电动二通阀外形尺寸2.VA7010系列开关式电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。

用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

驱动器由单向磁滞同步电机驱动，阀门弹簧复位。

阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。

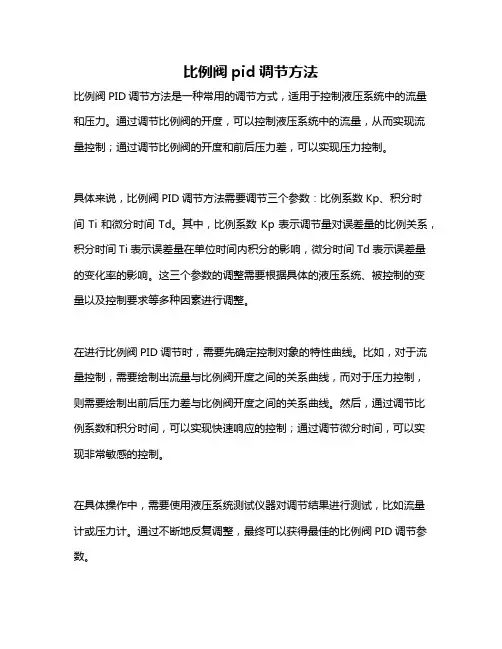

比例阀pid调节方法
比例阀PID调节方法是一种常用的调节方式，适用于控制液压系统中的流量和压力。

通过调节比例阀的开度，可以控制液压系统中的流量，从而实现流量控制；通过调节比例阀的开度和前后压力差，可以实现压力控制。

具体来说，比例阀PID调节方法需要调节三个参数：比例系数Kp、积分时
间Ti和微分时间Td。

其中，比例系数Kp表示调节量对误差量的比例关系，积分时间Ti表示误差量在单位时间内积分的影响，微分时间Td表示误差量的变化率的影响。

这三个参数的调整需要根据具体的液压系统、被控制的变量以及控制要求等多种因素进行调整。

在进行比例阀PID调节时，需要先确定控制对象的特性曲线。

比如，对于流量控制，需要绘制出流量与比例阀开度之间的关系曲线，而对于压力控制，则需要绘制出前后压力差与比例阀开度之间的关系曲线。

然后，通过调节比例系数和积分时间，可以实现快速响应的控制；通过调节微分时间，可以实现非常敏感的控制。

在具体操作中，需要使用液压系统测试仪器对调节结果进行测试，比如流量计或压力计。

通过不断地反复调整，最终可以获得最佳的比例阀PID调节参数。

总之，比例阀PID调节方法是一种高效、准确的液压系统调节方法，可以帮助液压系统实现精准的流量和压力控制，提高系统的效率和稳定性。

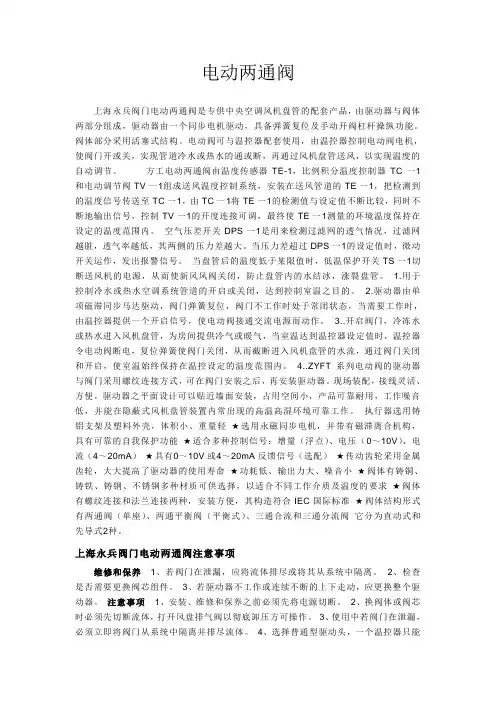

电动两通阀上海永兵阀门电动两通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。

阀体部分采用活塞式结构。

电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。

方工电动两通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。

空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。

当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。

当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。

3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。

4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。

现场装配，接线灵活、方便。

驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。

执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。

比例电动二通阀工作原理说到比例电动二通阀，大家可能会觉得这个名字听起来挺高大上的。

实际上，它在咱们的生活中可真是无处不在，就像调味料一样，少了可不行！这东西主要用来控制液体或者气体的流动，想象一下，水管里的水流，想要让它大也行，想让它小也行，全看这小家伙的表现。

你们知道吗？这东西就像一个负责调节气氛的DJ，来啊，给我来点儿高兴，再来点儿慢板，嘿嘿，太好玩了。

它的工作原理可简单了。

它里面有个小马达，像个热爱运动的小伙子，平常不怎么显山露水，但一旦需要他的时候，立刻就给你拼了命。

这个小马达通过电信号来接收指令，调节阀门的开合程度。

就像你跟朋友说，嘿，咱们今晚去吃火锅，结果他就用微信发了个“好”字。

这个“好”字就是电信号，瞬间就能把阀门打开或者关闭，水流就随着这个小马达的指挥，任你调配，真是神奇。

咱们再说说它的结构。

看似简单，但里面的设计可不简单。

阀体、阀座、阀杆，哎呀，听起来是不是像在说武器装备？其实就是它的身体结构。

阀体就是它的外壳，像个保镖，保护着里面的小秘密。

阀座就好比是舞台，水流在这儿表演；阀杆则像个演员，随着电信号的变化，不断地上下起伏。

整个配合起来，简直是默契得像老夫妻，真的是一个完美的组合。

它的优势也不少。

反应快，几乎是一瞬间的事情。

想象一下你在玩游戏，按下按键，角色立刻就做出反应，爽快得不得了。

它的调节精度也很高，哪怕是微小的变化，它都能处理得当。

要知道，在很多工业场合，精确控制是绝对不能马虎的，要不然搞得一团糟，后果可想而知。

使用范围广。

无论是供暖、制冷、还是水处理，比例电动二通阀都能大显身手。

简直就是个全能型选手，走到哪儿都能让人刮目相看。

有些人可能会说，这东西使用起来复杂不复杂？嘿，根本不复杂。

就像骑自行车，刚开始可能会摔跤，但一旦上手，轻松得很。

它的维护也很简单。

只要定期检查和清理，基本上不会有什么大问题。

这就像照顾植物，浇水、施肥、修剪，简单的事情，只要用心，就能让它蓬勃生长。

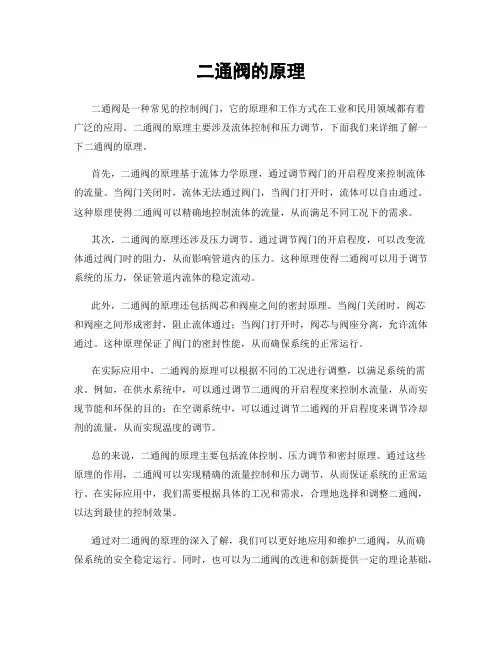

二通阀的原理二通阀是一种常见的控制阀门，它的原理和工作方式在工业和民用领域都有着广泛的应用。

二通阀的原理主要涉及流体控制和压力调节，下面我们来详细了解一下二通阀的原理。

首先，二通阀的原理基于流体力学原理，通过调节阀门的开启程度来控制流体的流量。

当阀门关闭时，流体无法通过阀门，当阀门打开时，流体可以自由通过。

这种原理使得二通阀可以精确地控制流体的流量，从而满足不同工况下的需求。

其次，二通阀的原理还涉及压力调节。

通过调节阀门的开启程度，可以改变流体通过阀门时的阻力，从而影响管道内的压力。

这种原理使得二通阀可以用于调节系统的压力，保证管道内流体的稳定流动。

此外，二通阀的原理还包括阀芯和阀座之间的密封原理。

当阀门关闭时，阀芯和阀座之间形成密封，阻止流体通过；当阀门打开时，阀芯与阀座分离，允许流体通过。

这种原理保证了阀门的密封性能，从而确保系统的正常运行。

在实际应用中，二通阀的原理可以根据不同的工况进行调整，以满足系统的需求。

例如，在供水系统中，可以通过调节二通阀的开启程度来控制水流量，从而实现节能和环保的目的；在空调系统中，可以通过调节二通阀的开启程度来调节冷却剂的流量，从而实现温度的调节。

总的来说，二通阀的原理主要包括流体控制、压力调节和密封原理。

通过这些原理的作用，二通阀可以实现精确的流量控制和压力调节，从而保证系统的正常运行。

在实际应用中，我们需要根据具体的工况和需求，合理地选择和调整二通阀，以达到最佳的控制效果。

通过对二通阀的原理的深入了解，我们可以更好地应用和维护二通阀，从而确保系统的安全稳定运行。

同时，也可以为二通阀的改进和创新提供一定的理论基础，推动二通阀技术的发展和进步。

希望通过本文的介绍，能够对大家对二通阀的原理有所帮助。

比例阀的调整说明比例阀是工业自动化过程中常用的一种控制阀，它的主要用途是调节流体介质的流量和压力，使得流体系统能够按照预定的比例工作，从而实现对工业过程参数的精确调控。

下面是比例阀的调整说明。

1.准备工作：在进行比例阀的调整前，需要先进行准确的参数设定。

这包括需要调整的流量、压力范围以及所需的精度等。

同时，还需要了解控制系统的工作原理和控制模式。

2.比例阀的调整步骤：（1）将比例阀安装到系统中，并正确连接好进出口管线。

（2）调整比例阀的调节参数，比如开度范围、零点漂移、灵敏度等。

这些参数通常可以通过阀体上的调节螺丝来进行微调，具体调整方法需要查看比例阀的说明书。

（3）进行初步调试。

打开系统控制开关，观察比例阀的实际工作情况，检查是否存在异常情况。

（4）根据系统的要求，对比例阀的调节范围进行进一步调整。

比例阀的调节范围是指阀门的最小和最大开度之间的比例关系，调整范围越大，阀门的控制精度就越高。

（5）进行性能测试。

将比例阀置于工作状态下，通过外部信号调节阀门的开度，观察管道中介质的流量和压力变化，检查比例阀的控制精度是否满足要求。

3.比例阀的故障排除：在进行比例阀的调整过程中，如果出现工作不正常的情况，需要进行故障排除。

常见的比例阀故障包括阀门无法开启或关闭、阀门卡死、阀门漏气等。

故障排除的方法通常包括以下几个步骤：（1）检查比例阀的电源是否正常，电压是否稳定。

（2）检查阀门是否受到堵塞或损坏，是否需要进行清洗或更换部件。

（3）检查比例阀所处的管线是否存在压力异常或泄漏现象，必要时需要修复或更换管线。

（4）通过仪器检测比例阀的开度和闭合情况，观察是否存在异常。

4.比例阀的维护与保养：为了确保比例阀的正常工作，需要进行定期的维护与保养。

具体包括：（1）清洗比例阀，去除积聚在阀门表面的污垢或杂质。

（2）定期检查比例阀的阀门动作是否灵活，需要加油或更换易损部件。

（3）检查比例阀的电源连接是否良好，电压是否稳定。

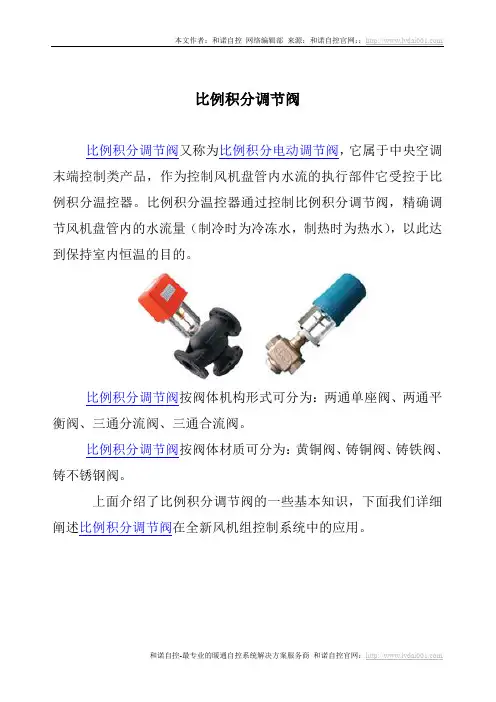

比例积分调节阀比例积分调节阀又称为比例积分电动调节阀，它属于中央空调末端控制类产品，作为控制风机盘管内水流的执行部件它受控于比例积分温控器。

比例积分温控器通过控制比例积分调节阀，精确调节风机盘管内的水流量（制冷时为冷冻水，制热时为热水），以此达到保持室内恒温的目的。

比例积分调节阀按阀体机构形式可分为：两通单座阀、两通平衡阀、三通分流阀、三通合流阀。

比例积分调节阀按阀体材质可分为：黄铜阀、铸铜阀、铸铁阀、铸不锈钢阀。

上面介绍了比例积分调节阀的一些基本知识，下面我们详细阐述比例积分调节阀在全新风机组控制系统中的应用。

全新风机组控制系统解决方案►全新风机组控制系统解决方案应用分析1 全新风机组温度控制系统是由比例积分温度控制器TC-1、安装在送风管内的温度传感器TE-1和比例积分电动调节阀TV-1组成。

温度控制器TC-1的作用是把置于送风风道的温度传感器TE-1所检测到的送风温度传送至温控器与温控制设定的温度进行比较，并根据比较结果经过比例、积分运算，对电动调节阀TV-1进行控制，从而使送风温度保持在所需要的范围。

2 电动调节阀TV-1与送风风机连锁，以保证切断风机电源时风阀亦同时关闭。

3 装设在新风入口处的常闭二位（ON/OFF）电动风阀DM-1与送风风机连锁。

当送风风机启动时新风风门全开。

4 在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或高于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度低于设定温度，温控器给电动阀一个开阀信号，电动阀开阀TV-1接点接通阀门打开。

在需要制热时，温控器置于制热模式，当传感器测量的温度达到或低于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度高于设定温度，温控器给电动调节阀TV-1一个开阀信号，电动调节阀TV-1开阀接点接通阀门打开。

5 空气过滤网的通气度由压差开关DPS-1检测的。
