毕业设计说明书论文(图纸) QQ 36396305序言机械制造工艺学课程设计是我们学完大学全部基础课，技术基础课以及大部分专业课之后进行的，机械制造工艺与机床夹具课程教学的一个不可缺少的辅助环节。
它是我们全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践，对于培养我们编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。
本次课程设计培养了我们综合运用机械制造工艺学及相关专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
让我们初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
掌握从事工艺设计的方法和步骤，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
由于能力有限，设计有许多不足之处，恳求各位老师给予指教。
一 零件的分析(一) 零件的作用众所周知，现在的机床有许多半自动控制的，这类机床能实现有级调速，靠的是拨叉拨动从动装置而实现。
本工艺学课程就是针对CA6140车床的拨叉而设计的，此零件的结构如图所示。
它安装在机床齿条的末端，调速时扇形齿由人工拨动，使齿条左右移动，此时拨叉拨动从动装置末端的轴套也作左右移动，从而使得转换齿轮的啮合，达到调速的目的。
零件有花键，可以保证零件使用时不发生转动。
零件工作时所受的载荷主要是两槽在花键孔方向上的载荷。
(二) 零件的工艺分析CA6140的拨叉共有两组加工表面，现分述如下：1. 以右端面为基准的加工表面这组加工表面包括：mm 012.0018+宽槽内外表面至该基准面的距离，槽mm03.008+内表面至基准面的距离。
2. 以mm 25φ花键孔为中心的加工表面这组加工表面包括：mm 28.0022+φ孔，mm 023.0025+φ六齿方齿花键孔，以及2×15°倒角。
序言机械制造工艺学课程设计是我们学完大学全部基础课，技术基础课以及大部分专业课之后进行的，机械制造工艺与机床夹具课程教学的一个不可缺少的辅助环节。
它是我们全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践，对于培养我们编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。
本次课程设计培养了我们综合运用机械制造工艺学及相关专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
让我们初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
掌握从事工艺设计的方法和步骤，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
由于能力有限，设计有许多不足之处，恳求各位老师给予指教。
一 零件的分析(一) 零件的作用众所周知，现在的机床有许多半自动控制的，这类机床能实现有级调速，靠的是拨叉拨动从动装置而实现。
本工艺学课程就是针对CA6140车床的拨叉而设计的，此零件的结构如图所示。
它安装在机床齿条的末端，调速时扇形齿由人工拨动，使齿条左右移动，此时拨叉拨动从动装置末端的轴套也作左右移动，从而使得转换齿轮的啮合，达到调速的目的。
零件有花键，可以保证零件使用时不发生转动。
零件工作时所受的载荷主要是两槽在花键孔方向上的载荷。
(二) 零件的工艺分析CA6140的拨叉共有两组加工表面，现分述如下：1. 以右端面为基准的加工表面这组加工表面包括：mm 012.0018+宽槽内外表面至该基准面的距离，槽mm03.008+内表面至基准面的距离。
2. 以mm 25φ花键孔为中心的加工表面这组加工表面包括：mm 28.0022+φ孔，mm 023.0025+φ六齿方齿花键孔，以及2×15°倒角。
mm 012.0018+和mm 03.008+槽上下表面。

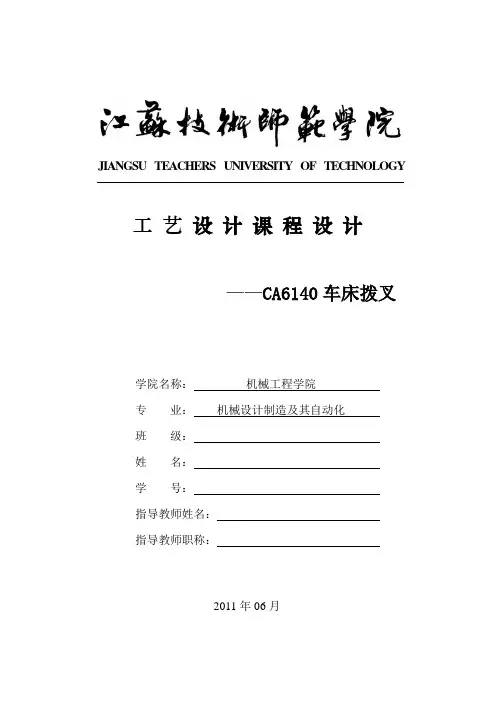

——CA6140车床拨叉学院名称： 机械工程学院 专 业： 机械设计制造及其自动化 班 级： 姓 名： 学 号： 指导教师姓名： 指导教师职称：2011年06月JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY 工艺设计课程设计目录第1章零件分析 (2)1.1零件的作用 (2)1.2设计任务 (2)1.3零件的工艺分析 (5)1.3.1需要加工的表面 (5)1.3.2基面的选择 (5)1.3.3工艺规程的制定 (6)设计总结 (8)参考文献 (9)第1章零件分析1.1零件的作用题目所给的零件是CA6140车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Ф40孔与操纵机构相连，二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2设计任务本次课程设计主要是机械加工工艺规程设计。
机械加工工艺规程设计运用了基准选择等知识，通过此次设计，使大家学会如何安排工序，制定工艺流程，掌握零件的加工过程分析、工艺文件的编制等。
设计期间，我们需清楚了解机械加工工艺规程完成机械加工工艺过程卡片。
机械加工工艺规程简称为工艺规程，是指导机械加工的主要技术文件，它是把工艺过程的有关内容用文字及表格的形式写成工艺文件，一般应包括下列内容：零件的加工工艺路线，各工序的具体加工内容，切削用量，工时定额以及所采用的设备和工艺装备等。
机械加工工艺过程卡片是以工序为单位说明一个零件全部加工过程的工艺卡片。
这种卡片包括零件各个工序的名称、工序内容，经过的车间、工段、所用的机床、刀具、量具，工时定额等。
同时，还需要需要设计完成一张毛坯图及一张零件图。
如图1-1所示，为所设计零件CA6140车床拨叉毛坯图。
如图1-2所示，为所设计零件CA6140车床拨叉零件图。

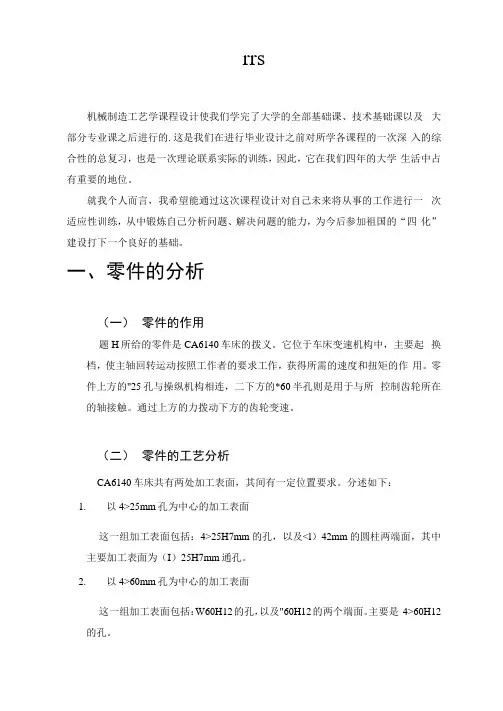

rrs机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

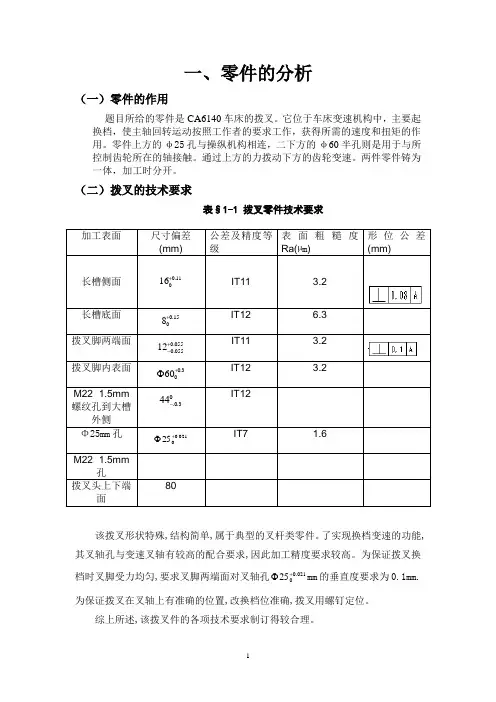

一、零件的分析（一）零件的作用题H所给的零件是CA6140车床的拨义。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的"25孔与操纵机构相连，二下方的*60半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
（二）零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。
分述如下：1.以4>25mm孔为中心的加工表面这一组加工表面包括：4>25H7mm的孔，以及<l）42mm的圆柱两端面，其中主要加工表面为（I）25H7mm通孔。
2.以4>60mm孔为中心的加工表面这一组加工表面包括：W60H12的孔，以及"60H12的两个端面。
主要是4>60H12 的孔。
3.铳16H11的槽这一组加工表面包括：此槽的端面，的槽的底面，16Hllmm的槽两侧面。
4.以M22XI. 5螺纹孔为中心的加工表面。
这一组加工表面包括：M22X1.5的螺纹孔，长32mm的端面。
主要加工表面为M22 X 1. 5螺纹孔。
这两组加工表面之间有着一定的位置要求，主要是：（1） "60孔端面与25H7孔垂直度公差为0. 1mm.。
（2） 16Hllmm的槽与<I>25H7的孔垂直度公差为0.08mm。
山上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。

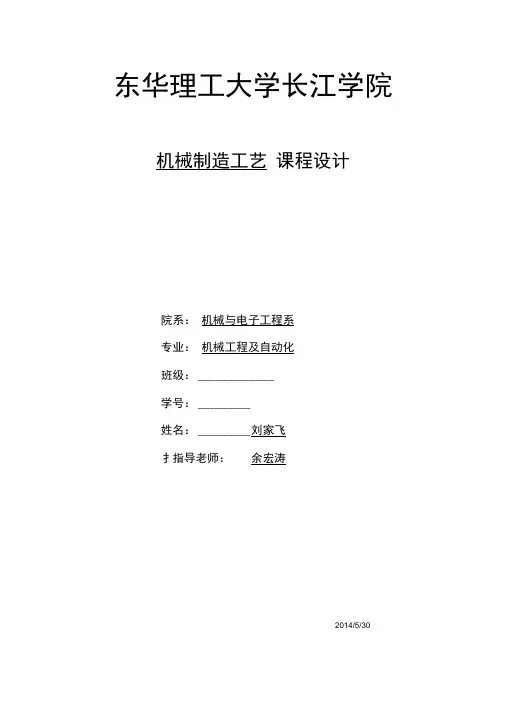

东华理工大学长江学院机械制造工艺课程设计院系：机械与电子工程系专业：机械工程及自动化班级：_____________学号：_________姓名：_________ 刘家飞扌指导老师：余宏涛2014/5/30目录1、零件的工艺性分析 ........................................................ 3.1.1拨叉的用途 ......................................................... 3.1.2拨叉的技术要求 .................................................... 3.1.3审查拨叉的工艺性 ................................................... 4.2、确定毛坯、绘制毛坯，三维建模简图 (4)2.1选择毛坯............................................................ 5.2.2确定毛坯尺寸公差和机械加工余量 (5)2.2.1公差等级 .......................................................... 5.2.2.2铸件重量 .......................................................... 6.2.2.3零件表面粗糙度 ................................................... 6.2.2.4机械加工余量 ...................................................... 6.2.2、绘制铸件毛坯简图.................................................. 7.3、拟定拨叉工艺路线 ........................................................ 8.3.1定位基准的选择 ..................................................... 8.3.1.1粗基准的选择...................................................... 8.3.1.2精基准的选择...................................................... 8.3.2表面加工方法的选择 (8)3.3工序集中与分散 (9)3.4工序顺序的安排 (9)3.5确定工艺路线 ........................................................ 9.4、机械加工余量、工序尺寸及毛坯尺寸的确定： (11)5、确定切削用量及基本工时 (12)&夹具的设计............................................................... 1.77. 、参考文献 (20)8、设计的感想与体会 (21)序言机械制造工艺学课程设计是我们在我们学完了了大学的全部的基础课、技术基础课以及大部分专业课之后进行的。

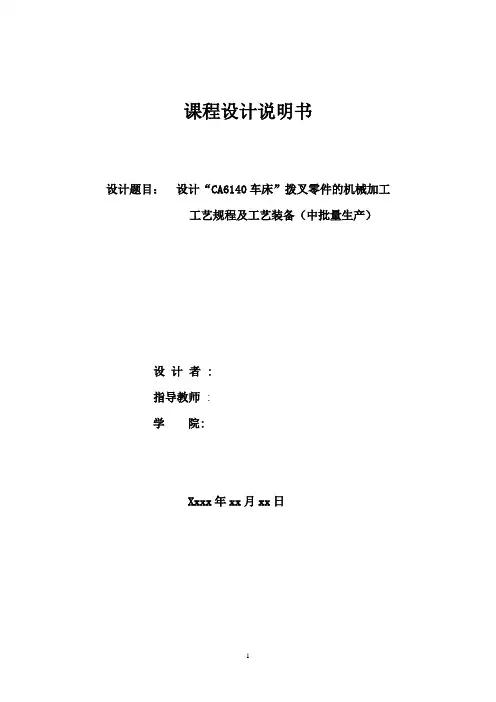

课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者:指导教师:学院:Xxxx年xx月xx日机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）1.零件毛坯合图一张2．机械制造加工工艺过程综合卡片一张3．结构设计装配图一张4．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系xxx老师的大力帮助，在此表示感谢！机制xxxx班第x小组XXXX年XX月XX日目录前言 (3)一．设计的目的： (5)二．零件的分析 (5)（一）、零件的作用： (5)（二）、零件的工艺分析： (6)二、工艺规程设计 (6)(一) 确定毛坯的制造形成。
(6)（二）基准的选择。
(6)（三）制定工艺路线。
(7)(二) 机械加工余量。
(8)(四)确定切削用量及基本工时。
(9)夹具设计 (20)（一）问题的提出........................... 错误!未定义书签。
（二）夹具设计............................. 错误!未定义书签。
参考文献................................... 错误!未定义书签。
小结. (25)械加工工序卡片 (26)一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。

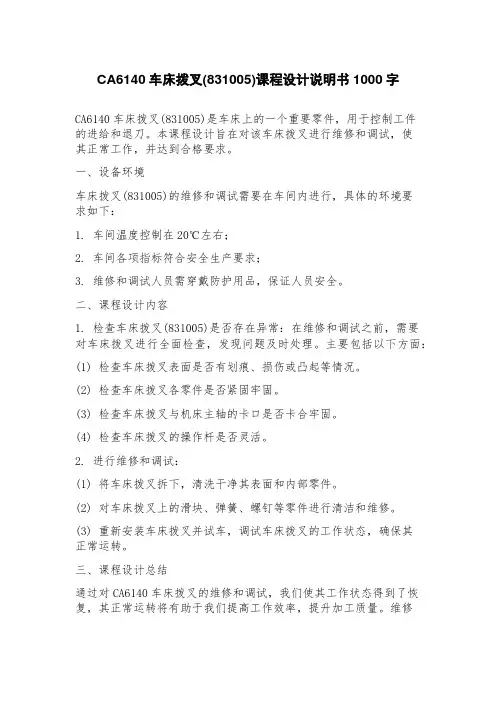

CA6140车床拨叉(831005)课程设计说明书1000字
CA6140车床拨叉(831005)是车床上的一个重要零件，用于控制工件
的进给和退刀。
本课程设计旨在对该车床拨叉进行维修和调试，使
其正常工作，并达到合格要求。
一、设备环境
车床拨叉(831005)的维修和调试需要在车间内进行，具体的环境要
求如下：
1. 车间温度控制在20℃左右；
2. 车间各项指标符合安全生产要求；
3. 维修和调试人员需穿戴防护用品，保证人员安全。
二、课程设计内容
1. 检查车床拨叉(831005)是否存在异常：在维修和调试之前，需要
对车床拨叉进行全面检查，发现问题及时处理。
主要包括以下方面：
(1) 检查车床拨叉表面是否有划痕、损伤或凸起等情况。
(2) 检查车床拨叉各零件是否紧固牢固。
(3) 检查车床拨叉与机床主轴的卡口是否卡合牢固。
(4) 检查车床拨叉的操作杆是否灵活。
2. 进行维修和调试：
(1) 将车床拨叉拆下，清洗干净其表面和内部零件。
(2) 对车床拨叉上的滑块、弹簧、螺钉等零件进行清洁和维修。
(3) 重新安装车床拨叉并试车，调试车床拨叉的工作状态，确保其
正常运转。
三、课程设计总结
通过对CA6140车床拨叉的维修和调试，我们使其工作状态得到了恢复，其正常运转将有助于我们提高工作效率，提升加工质量。
维修
和调试的过程，也让我们对车床拨叉的结构和工作原理有了更深刻的了解，对于以后的生产实践也将大有裨益。
本科生课程设计CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学生姓名所在专业机械设计制造及其自动化所在班级机电1101学号201011411129指导教师谭光宇职称教授副指导教师职称答辩时间2013年 7 月 12 日目录设计总说明 (I)前言 ...................................................................................................... 错误!未定义书签。
1零件工艺性分析 . (1)1.1零件的作用 (1)1.2零件的工艺分析 ...................................................................... 错误!未定义书签。
2机械加工工艺规程设计 . (2)2.1确定毛坯、绘制毛坯简图 (2)2.1.1选择毛坯 (2)2.1.2确定毛坯的机械加工余量及尺寸确定 (2)2.1.3绘制毛坯简图 (3)2.2定位基准的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3各表面加工方案的确定 (3)2.4加工阶段的划分 (4)2.5工序的集中与分散 (4)2.6制定工艺路线 (4)3确定机械加工余量和工序尺寸 (6)4 夹具设计 (15)4.1夹具体设计前言 (15)4. 2 问题的提出 (16)4.3夹具体设计 (16)总结 (18)鸣谢 (19)参考文献 (20)设计总说明一、设计题目与要求CA6140车床拨叉零件的机械加工工艺规程及夹具设计。
年产量为5000件（大批生产），零件由指导教师指定。
（零件参考图附后）二、设计内容1．对零件进行工艺分析，画零件图；2．确定毛坯的制造方式，绘制毛坯简图；3．制定零件的机械加工工艺路线，填写机械加工工艺过程卡；4．对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡；5．对指定工序进行机床夹具设计计算和机构设计，画夹具装配图；6．对夹具的一个零件设计零件图；7．编写设计计算说明书三、进度安排四、设计工作要求提交：1．零件图 1张（A4～A3）2．毛坯图 1张（A4～A3）3．机械加工工艺过程卡 1张4．机械加工工序卡 1张5．夹具结构设计装配图 1张（A1～A0）6．夹具结构设计零件图 1张（A3～A1，夹具体零件）7．课程设计说明书 1份，参考广东海洋大学毕业设计说明书撰写格式关键词：机械加工工艺；夹具设计；装配图；零件图；设计说明书前言通过机械加工工艺规程及机床夹具的设计，汇总所学专业知识如一体(如《机械精度设计与质量保证》、《机械设计》、《金属切削机床》、《机械制造技术基础》等)。

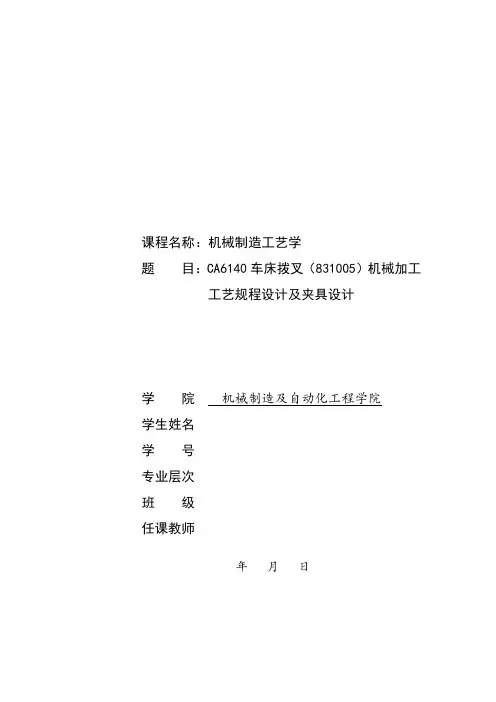

课程名称：机械制造工艺学题目：CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学院机械制造及自动化工程学院学生姓名学号专业层次班级任课教师年月日目录摘要 (1)一、零件工艺性分析 (2)1.1零件的作用 (2)1.2零件的工艺分析 (2)1.3零件的尺寸图 (3)2 .机械加工工艺规程设计 (3)2.1确定毛坯、绘制毛坯简图 (3)2.1.1选择毛坯 (3)2.1.2确定毛坯的机械加工余量及尺寸确定 (3)2.1.3绘制毛坯简图 (4)2.2定位基准的选择 (4)2.2.1粗基准的选择 (4)2.2.2精基准的选择 (4)2.3各表面加工方案的确定 (4)2.4加工阶段的划分 (5)2.5工序的集中与分散 (5)2.6制定工艺路线 (5)3.确定机械加工余量和工序尺寸 (7)4.夹具设计 (13)4.1夹具体设计前言 (13)4. 2 问题的提出 (14)4.3夹具体设计及计算 (14)4.4夹具装配图 (15)总结 (16)参考文献 (17)CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计课程设计说明书摘要这次设计的是CA6140车床（831005）拨叉，包括零件图、毛坯图、装配图各一张，机械加工工序卡片一套以及课程设计说明书的编写。
首先我们要熟悉零件和了解其作用：它位于车床变速机构中，主要起换档作用。
然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。
最后拟定拨差的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。
关键词：机床拨叉；基准；工艺路线；工序；夹具设计1.零件工艺性分析1.1零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使尺寸精度要求很高，因主轴回转运动按照工作者的要求进行工作。
1.零件分析1.1 零件的作用题所给的是CA6140车床上的拨叉，它位于车床变速机构中，主要起换挡作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Φ20mm的孔与操作机构相连，下方的Ф50mm的半孔则是用于与所控制齿轮所在的轴接触，通过上方的力拨动下方的齿轮变速，两零件铸造为一体，加工时分开。
1.2 零件的工艺分析CA6140车床上的拨叉共有两处加工表面。
其间有一定的位置要求，分述如下：1.2.1以Ф20mm为中心的加工表面这一组加工表面包括：Ф20mm的孔，以及其上下表面，孔壁上有一个装配时要钻铰的Ф8mm的锥孔，一个M6的螺纹孔，和一个缺口。
1.2.2以Ф50mm为中心的加工表面这一组加工表面包括：Ф50mm的孔，以及其上、下端面；这两组表面有一定的位置要求；（1）Ф50mm的孔的上、下表面与Ф20的孔的垂直度误差为0.07mm。
（2）Ф20mm的孔的上、下表面与Ф20的孔的垂直度误差为0.05mm。
（3）Ф50mm、Ф20mm的孔的上、下表面以及Ф50mm的孔的内表面的粗糙度误差为3.2um。
（4）Ф20mm的孔的内表面的粗糙度误差为1.6um，精度为IT7。
2. 工艺规程设计2.1毛坯的制造形式零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。
图一毛坯图2.2基准面的选择2.2.1粗基准的选择对零件而言，尽可能选择不加工表面为粗基准，而对若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准，根据这个基准原则，现取Ф20mm的孔的不加工外轮廓表面作为粗基准，利用一组共两个短V形块支承两个Ф20mm孔的外轮廓作主要定位面，以消除3个自由度，再用一个支承板支撑在Ф72mm的上表面，以消除3个自由度。
2.2.2精基准的选择主要应考虑基准重合问题。
当设计基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
CA6140车床拨叉831007课程设计说明书2.1、零件的作用拨叉是CA6140车床变速机构中的重要零件，主要作用是换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
拨叉上方的φ22孔与操纵机构相连，下方的φ55mm半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
该零件由两件零件铸为一体，加工时分开。
2.2、零件的工艺分析拨叉的材料为HT200灰铸铁，虽然生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削。
因此，需要加工的表面以及加工表面之间的位置要求如下：1）需要加工的表面：a.小孔的上端面、大孔的上下端面；b.小头孔φ22mm以及与此孔相通的φ8mm的锥孔、M8螺纹孔；c.大头半圆孔φ55mm；2）位置要求：小头孔上端面与小头孔中心线的垂直度误差为0.05mm、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm。
根据上述技术要求，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，因此采用常规的加工工艺均可保证。
2.3、工艺规程设计2.3.1、确定毛坯的制造形式考虑到拨叉零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，因此选择铸件毛坯。
选用铸件尺寸公差等级CT9级，已知零件的质量是1.0Kg/个，初步确定工艺安排为：加工过程工序划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
2.3.2、基面的选择基面的选择是工艺规程设计中的重要工作之一。
正确合理的基面选择可以保证加工质量，提高生产效率。
粗基准的选择以拨叉底面为主要的定位粗基准，以两个小头孔外圆表面为辅助粗基准，可以达到限制五个自由度，再加上垂直的一个机械加紧，就可以达到完全定位。
2.3.3 制定工艺路线在制定工艺路线时，需要考虑零件的几何形状、尺寸精度以及位置精度等技术要求，以保证生产出合格的零件。
机械制造工艺学课程设计CA6140拨叉831005说明书(附机械加工工艺过程卡和全套图纸)设计者指导教师机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容1、零件图一张2、毛坯图一张3、机械制造加工工艺过程综合卡片一张4、结构设计装配图一张5、结构设计零件图一张6、课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系刘学斌老师的大力帮助，在此表示感谢！机制xx01班第A小组xx年1月1日一、设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二、零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
机械制造技术基础 课程设计说明书级: 名: 号:指导教师:日 期;CA6140车床拨叉（831005） 零件的机题目：械加工工艺规程及工艺装备设计（大批量）设计的目的第一章零件的分析1.1 零件的作用1.2 零件的工艺分析及确定零件的生产类型1.3 零件的特点第二章工艺规程设计2.1 确定毛坯的制造形式2.2 基面的选择2.3 制定工艺路线2.4 机械加工余量、工序尺寸及毛坯尺寸的确定112.5 确定切削用量及基本工时12 第三章18 第四章参考文献19机械制造工艺学设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此, 它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
设计的目的机械制造工艺学课程设计，是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的:1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、毕业计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力第一章零件的分析1.1零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档, 使主轴回转运动按照工作者的要求进行工作。

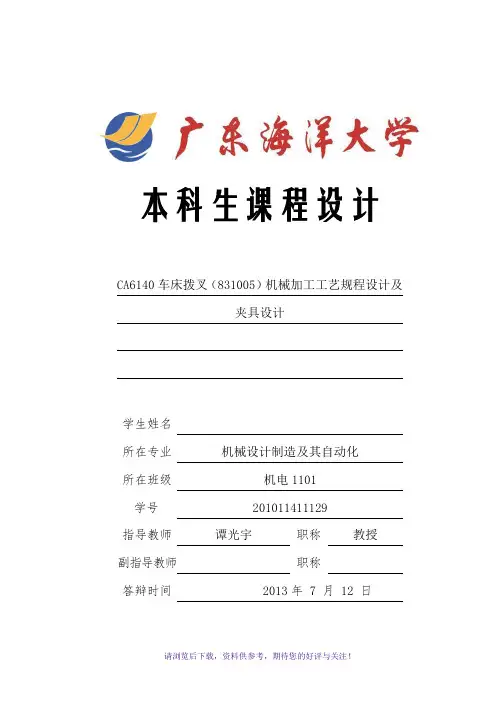

广东海洋大学2010届本科生课程设计本科生课程设计CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学生姓名所在专业机械设计制造及其自动化所在班级机电1101学号201011411129指导教师谭光宇职称教授副指导教师职称答辩时间2013年 7 月 12 日目录目录设计总说明 (I)前言 ...................................................................................................... 错误!未定义书签。
1零件工艺性分析 . (1)1.1零件的作用 (1)1.2零件的工艺分析 ...................................................................... 错误!未定义书签。
2机械加工工艺规程设计. (2)2.1确定毛坯、绘制毛坯简图 (2)2.1.1选择毛坯 (2)2.1.2确定毛坯的机械加工余量及尺寸确定 (2)2.1.3绘制毛坯简图 (3)2.2定位基准的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3各表面加工方案的确定 (3)2.4加工阶段的划分 (4)2.5工序的集中与分散 (4)2.6制定工艺路线 (4)3确定机械加工余量和工序尺寸 (6)4 夹具设计 (15)4.1夹具体设计前言 (15)4. 2 问题的提出 (16)4.3夹具体设计 (16)总结 (18)鸣谢 (19)参考文献 (20)设计总说明一、设计题目与要求CA6140车床拨叉零件的机械加工工艺规程及夹具设计。
年产量为5000件（大批生产），零件由指导教师指定。
（零件参考图附后）二、设计内容1．对零件进行工艺分析，画零件图；2．确定毛坯的制造方式，绘制毛坯简图；3．制定零件的机械加工工艺路线，填写机械加工工艺过程卡；4．对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡；5．对指定工序进行机床夹具设计计算和机构设计，画夹具装配图；6．对夹具的一个零件设计零件图；7．编写设计计算说明书三、进度安排四、设计工作要求提交：1．零件图 1张（A4～A3）2．毛坯图 1张（A4～A3）3．机械加工工艺过程卡 1张4．机械加工工序卡 1张5．夹具结构设计装配图 1张（A1～A0）6．夹具结构设计零件图 1张（A3～A1，夹具体零件）7．课程设计说明书 1份，参考广东海洋大学毕业设计说明书撰写格式关键词：机械加工工艺；夹具设计；装配图；零件图；设计说明书前言通过机械加工工艺规程及机床夹具的设计，汇总所学专业知识如一体(如《机械精度设计与质量保证》、《机械设计》、《金属切削机床》、《机械制造技术基础》等)。
机械制造工艺基础课程设计
CA6140车床拨叉（831005）机械加工工艺规程及专
用夹具设计说明书
张杰顺
1207200029
机械121
另附：
1、零件图一张
2、机械加工工艺过程卡片一张
3、机械加工工序卡片一张
4、夹具装配图一张
一、零件分析
（一）零件的作用：
CA6140拨叉（831005）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
（二）零件的工艺分析
CA6140（831005）拨叉共有两组加工表面：
1、以花键孔的中心线为基准的加工面
这一组面包括的∅25 0+0.23mm六齿方花键孔、∅22 0+0.28mm 花键底孔两端的2×15°倒角和距中心线为27mm的上平面。
2、以工件右端面为基准的8 0+0.03mm的槽和18 0+0.12mm的槽
经上述分析可知，对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
二、机械加工工艺规程
（一）确定毛坯的制造成形
零件材料为HT200，考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
（二）基准的选择
1、粗基准的选择：因为要保证花键孔的中心线垂直于右端面，所以以∅40的外圆表面为粗基准。
2、精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。
（三）制定工艺过程
方案一
工序：
1、粗、精车端面，钻、扩花键底孔、倒两端15°倒角
2、粗、精铣削B面
3、铣削8 0+0.03mm的槽
4、铣削18 0+0.12mm的槽
5、拉花键
方案二
工序：
1、粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
以
∅40圆柱面为粗基准
2、拉花键。
以A面为基准
3、铣削槽B面。
以花键孔的中心线及A面为基准。
4、铣削8 0+0.03mm的槽。
以花键孔的中心线及A面为基准。
选
用X62W卧式铣床加专用夹具。
5、铣削18 0+0.12mm的槽。
以花键孔的中心线及A面为基准。
方案分析：
上述两方案中：
方案一中，把拉花键放在最后一道工序。
但此方案中2、3、4工序很难对工件进行定位和加紧。
方案二中，把花键放在第二道工序，这样，方案二中的3、4、5道工序很容易对工件进行定位与加紧即以花键孔的中心线和A面作为3、4、5道工序的定位基准。
此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。
工艺过程详见“机械加工工艺过程卡片”
三、夹具设计
本夹具在第四道工序用来铣宽为8 0+0.03mm的槽，采用宽为8 0+0.022mm的精密级高速钢直齿三面刃铣刀，一次铣削，以提高劳动生产率，降低劳动强度
（一）夹具的组成
此夹具主要由底座、支撑板、花键轴、定位键、对刀块组成，花键轴如下图所示：
采用花键轴是为了方便装夹和定位，简化夹具结构，降低成本，对刀块可以提高加工精度和效率。
（二）定位基准
由零件图可知，宽为8 0+0.03mm的槽，其设计基准为花键孔中心线和工件的右加工表面（A）为定位基准。
因此选用工件以加工右端面（A）和花键心轴的中心线为主定位基准。
（三）工作原理
自由度分析：花键轴限制了工件在x轴上的转动和y轴上的移动，轴套与花键轴的轴肩接触，限制了工件在y轴和z轴上的转动，拧紧螺母后夹紧工件限制了工件在x轴上的
移动，此夹具限制了工件的5个自由度，因此工件在夹具上能够完全定位。
夹具操作说明：在螺母夹紧处采用U形垫片,装卸只要把螺母拧松，拔出U形垫片，就可以装卸工件。
夹具体底座上的一对定位键可使整个夹具在机床工作台上有正确的安装位置。
夹具上装有对刀块，可以在加工一批零件时进行对刀（与塞尺配合使用），提高加工精度。
定位误差：
由于槽的轴向尺寸的设计基准与定位基准重合，故轴向尺寸无基准不重合度误差。
径向尺寸无极限偏差、形状和位置公差，故径向尺寸无基准不重合度误差。
即不必考虑定位误差，只需保证夹具的花键心轴的制造精度和安装精度。
