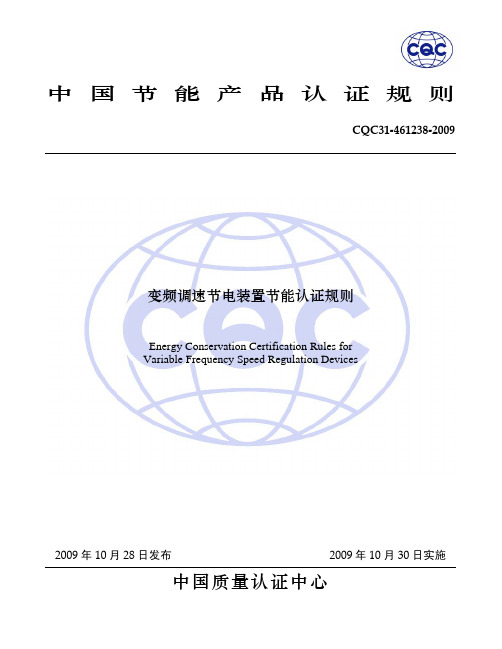

中国节能产品认证规则CQC31‐461238‐2009变频调速节电装置节能认证规则Energy Conservation Certification Rules forVariable Frequency Speed Regulation Devices2009年10月28日发布 2009年10月30日实施中国质量认证中心前 言本实施规则由中国质量认证中心制定并发布实施。
作为产品认证的依据文件，只允许在认证过程中及获证后使用，未经许可不得用于其他用途，不得部分复制。
本规则代替CSC/G1605-2007。
与CSC/G1605-2007主要变化如下：1、2、适用范围中增加变频节电装置适配负载类型：空压机；3、在3.1认证单元划分中删除“相同的适配负载类型”，增加以额定容量不同划分单元的要求；4、在3.2.3产品说明书中应包含下列产品适用范围的说明中增加“变频调速节电装置使用范围环境温度应在5℃～40℃”；5、删除“节电率”检测项目。
制定单位：中国质量认证中心主要起草人：吴珊1．适用范围1．1本规则适用的产品范围：660V及以下电压，50Hz三相交流电源供电，电动机额定功率315kW及以下的风机、空压机、泵类负载变频调速节电装置。
该装置应具有以下功能：a．频率范围设定功能。
b．以下一项或多项监控功能：1）工业现场总线的网络接口。
2）网络监视功能。
3）网络控制功能。
4）网络预警功能。
c．保护功能：1）负载电流超过设定值，应能自动限制或切断输出电流。
2）输出短路，应能自动切断输出电源。
3）输入缺相，应能自动切断输出电源。
4）输入欠压（低于额定电压的80％），应能自动切断输出电源。
5）输入过压（高于额定电压的115％），应能自动切断输出电源。
2．认证模式变频调速节电装置节能产品认证的认证模式为：产品检验 + 初次工厂检查 + 获证后监督。
认证的基本环节包括：a．认证的申请b．型式试验/产品检验c．初始工厂检查d．认证结果评价与批准e．获证后的监督f. 复审3．认证申请3.1认证单元划分相同的供电电压、不同额定容量（单元划分原则见表1）为一个认证单元。
中国建筑材料检验认证中心实施规则中空玻璃产品节能认证实施规则CTC/TVg-OP06 /3.0实施日期：2009年8月1日目录1 适用范围2 认证模式3 认证实施的基本环节4 认证申请4.1 认证单元的划分4.2 申请文件5 产品检验5.1 检测原则5.2 样品要求与数量5.3 检验样品的处置5.4 产品检测、计算依据、项目方法及判定5.5 产品检验时限5.6 受控关键原材料6 初始工厂检查6.1 工厂检查时间6.2 工厂检查内容7 认证结果的评价与批准8 证后监督8.1 监督频次8.2 监督内容8.3 监督结果的评价9 认证证书的保持和变更9.1 认证证书的保持9.2 认证证书的变更9.3 认证的暂停、注销和撤消10 认证标志的使用规定11 收费附件1：中空玻璃产品节能认证工厂保证能力要求1 适用范围本规则适用于浮法玻璃、夹层玻璃、钢化玻璃、半钢化玻璃、着色玻璃、镀膜玻璃和压花玻璃等玻璃制品组成的中空玻璃产品节能认证。
2 认证模式产品型式试验＋初次工厂检查＋获证后监督3 认证实施的基本环节a）认证申请b）产品检验c）初始工厂检查d）认证结果评价与批准e）获证后监督4 认证申请4.1认证单元的划分参照热工气候分区，按节能中空玻璃的适用地区划分为严寒A（B）区用节能中空玻璃；寒冷地区用节能中空玻璃；夏热冬冷（暖）地区用节能中空玻璃三个单元。
在每个认证单元中再按照组成中空玻璃的玻璃种类（按使用的不同膜系镀膜玻璃、不同牌号的着色玻璃、无色玻璃分别划分）、间隔层气体种类、间隔层层数、间隔层厚度、间隔条材料种类、玻璃厚度划分为不同的产品系列。
注：此处无色玻璃指除镀膜玻璃、着色玻璃以外的其他玻璃，包括浮法玻璃、夹层玻璃、钢化玻璃、半钢化玻璃、压花玻璃等无色玻璃均视为普通无色玻璃。
同一制造商不同生产场地生产的中空玻璃应视为不同的认证单元。
4.2 申请文件申请文件包括由CTC制订的正式申请书及其它证明性资料，包括:a）加盖申请方公章的申请书,包括有关认证一致性的企业声明、申请单位情况调查表、主要生产设备及检测设备清单、关键原材料清单和拟申请认证的产品描述表；b）申请方、制造商、生产工厂的营业执照、组织机构代码证复印件f) 企业质量管理文件（如质量手册正本和程序文件清单）；g）证实产品能符合GB/T11944质量要求的检验报告或CCC认证证书复印件；h）中空玻璃露点检测仪测试证书；i）当申请方与制造商或工厂不同时，需提供申请方与生产厂签订的ODM/OEM委托加工合同或协议副本；j）当使用注册商标作为产品认证的品牌时，需提交商标注册证明；k）如有时，提供代理人的授权委托书其中已获本机构CCC认证的企业可免于提交重复资料5 产品检验5.1检测原则认证中心委派的检查组负责选取指定样品，原则上对每种密封方式的中空玻璃进行一组质量指标检测（如该密封方式的安全中空玻璃已通过CCC 认证，可免于质量指标检测）；对所有单元内的所有系列的产品均应进行节能指标检测。
玻璃检验技条件
一、目的: 为了有效地把控玻璃入厂质量, 减少不良品流入生产与客户端, 特制定本技术条件。
二、适用范围及引用标准:
2.1需我司配发到客户处的各类中空玻璃。
2.2引用标准:
GB/T11944-2002 中空玻璃
GB15763.2-2005 钢化玻璃国家标准
GB11614-1989 浮法玻璃(普玻)
三、检验项目及标准:
3.1 长度及宽度允许偏差规定:
表1 中空玻璃的长度及宽度允许范围
3.2中空玻璃对角线之差
正方形和矩形中空玻璃对角线之差应不大于对角线平均长度的0.2%。
即: 两对角线尺寸差＜两对角线尺寸之和÷2×0.2%
编制：审核：批准：
3.3外观质量
3.3.1浮法玻璃外观标准(内控汽车级)
编制：审核：批准：
3.3.2中空玻璃除满足5.3.1的要求外不得有妨碍透视的污迹, 夹杂及密封胶飞边现象。
不得有明显玻璃错位现象。
三层中空玻璃,格条不得有明显错位。
3.3.3周边隔条不得有明显变形与凹陷, 接口处间隙应不大于3mm。
3.3.3夹花玻璃窗格条接口不得厚薄不均, 上下错位不超过0.5mm;不得有超过0.5mm的接口间隙; 不得变形歪斜; 涂胶部位/修补部位不得有溢胶或与玻璃产生粘结现象；外露螺钉连接部位需沉头;格子外观及油漆质量应不得有脱漆、损伤、色差过大等问题。
3.3.4单面磨砂玻璃的磨砂面应朝里；磨砂面不应有无法祛除的各类污渍。
四、不合格处理
当发现不合格出现时, 交质量部门, 按照《不合格品管理制度》执行。
编制：审核：批准：。
检验规程本规程依据GB11614-2009《平板玻璃》GB15763.2-2005《建筑用安全玻璃第2部分：钢化玻璃》、GB11944-2002《中空玻璃》、HBZ/T001-2007《中空玻璃生产规程》、GB15763.3-2009《建筑用安全玻璃第3部分:夹层玻璃》CNCA-04C-028:2009《安全玻璃类强制性认证实施规则》的相关要求编制。
原材料检验一、玻璃原片（一）进货检验玻璃原片进场后，库管员或质检员应核对采购产品是否符合采购计划的要求，包括：规格、厚度、数量等，检查外包装是否符合要求，有无破损现象，并填写《原材料进货验证记录》。
进货检验一般不开箱。
若可能，应检查玻璃的破损情况。
（二）开箱检验原材料开箱后，操作工应对外观尺寸、对角线等进行首片检验，发现不合格时，应及时通知质检员，除加施不合格标识外，还应及时与供货商联系，按合同规定处理。
1检验项目a.尺寸偏差b.厚度偏差和厚薄差c.外观质量d.对角线偏差2.检验方法a.外观质量以目测方法进行。
b.尺寸和对角线用钢卷尺、厚度用千分尺测量。
3.技术要求a.尺寸允许偏差按表1要求判定。
单位为毫米b.厚度允许偏差按表2要求判定。
表2厚度偏差和厚薄差单位为毫米c.外观质量按表3、表4要求判定。
表3平板玻璃合格品外观质量注：S是以平方米为单位的玻璃板面积数值，按GB/T8170修约，保留小数点后两位。
点状缺陷的允许个数限度及划伤的允许条数限度为各系数与s相乘所得的数值，按GB/T8170修约至整数。
a光畸变点视为0.5mm〜1.0mm的点状缺陷。
表4平板玻璃一等品外观质量表4（续）d.对角线偏差用钢卷尺测量玻璃板的两条对角线，其差的绝对值应不大于其平均长度的0.2%。
二、其它A类材料1.分子筛（1）外包装：a.用塑料薄膜包装后用铁（或木）筒密封，保证分子筛不受潮。
b.颗粒度均匀，无粉末。
（2）技术指标：a.颗粒直径：0.5〜0.8mm；b.抗压强度：点接触抗压碎力±20.0N/颗；c.活化性能（温升试验）：将20g分子筛倒入容器，准备20ml水，测量水温后倒入盛装分子筛的容器，再测量水温，温升在30r以上为合格，否则为不合格；d..静态水吸附:放入静态水保持半小时，水吸附率大于20％（重量比）。
自用中空玻璃质量检验规范（试行）1目的1.1规范中空玻璃来料检验要求，指导检验人员正确的进行检验工作。
1.2保证本公司所购中空玻璃的质量符合要求。
2适用范围2.1本标准适用于公司外购中空玻璃质量要求。
2.2本标准是对中空玻璃的质量标准进行了规定。
3名称术语3.1中空玻璃：两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的玻璃制品。
(注：其使用寿命一般不少于15年。
)4分类：4.1按形状分类：平面中空玻璃和曲面中空玻璃4.2按中空腔内气体分类：4.2.1普通中空玻璃：中空腔内为空气的中空玻璃。
4.2.2充气中空玻璃：中空腔内充入氩气、氪气等气体的中空玻璃。
5要求：5.1尺寸偏差5.1.1中空玻璃的长度及宽度允许偏差见表1矩形平面中空玻璃对角线差应不大于对角线平均长度的0.2%，曲面和异形中空玻璃对角线差根据技术文件来定。
5.1.4叠差中空玻璃外道密封胶宽度应≥5mm；复合密封胶条的胶层厚度为8mm±2mm;内道丁基胶层宽度应≥3mm,特殊规格或有特殊要求的产品按合同上的技术文件要求来定。
6.2 外观质量6.3露点：中空玻璃的露点应＜-40℃。
*6.4耐紫外线辐照性能*实验后，试样内表面应无节雾、水气凝结或污染的痕迹且密封胶无明显变形。
6.5水气密封耐久性能*水分渗透指数I≤0.25，平均值Iav≤0.206.6初始气体含量*充气中空玻璃的初始气体含量应在≥85％（v/v）。
6.7气体密封耐久性*充气中空玻璃经加速耐久性试验后的气体含量应不小于80％（v/v）。
7.检验规则7.1检验分类7.1.1型式检验型式检验包括技术要求中的全部检验项目。
7.1.2出厂检验出厂检验包括外观质量、尺寸偏差、露点、充气中空玻璃的初始气体含量。
7.2组批与抽样7.2.1组批：采用相同材料、在同一工艺条件下的中空玻璃500块为一批。
7.2.2抽样：产品的外观质量、尺寸偏差按表5从批次中随机抽样进行检验。
建筑用（安全）中空玻璃3C认证标准一、适用范围：本次规则建筑用安全中空玻璃纳入3C认证范围，建筑用（安全）中空玻璃指由钢化玻璃、夹层玻璃构成的中空玻璃，构成建筑（安全）中空玻璃的玻璃单片应分别通过相应的3C认证。
普通中空玻璃不得加施3C认证标志，按照四部委联合发布的《建筑安全玻璃管理规定》，其中所列11个部位不得使用普通中空玻璃。
中空玻璃企业应尽快申请通过3C认证，以便遇到涉及安全部位的玻璃工程投标时使用。
二、申请中空玻璃3C认证企业必须具备的条件：1.企业至少必须具备的生产设备：丁基胶涂布机、双组份打胶机、连续生产线（包括清洗、上框、检验、压合等工序）。
2.企业必须具备的检测手段：必须有自备的露点仪，可以不自备紫外线照射试验箱、高温高湿试验箱，但企业必须与已通过计量认证或实验室认可的检测机构签订书面协议以完成确认检验要求的项目和最低频次。
确认检验项目及最低频次1.露点10片/批或更改密封胶时；生产温度≥65%时应适当加严2.耐紫外线照射性能1组/季度或更改密封胶时3.高温高湿耐久性1组/半年或更改密封胶时三、认证模式：产品抽样检验+初始工厂检查+获证后监督3C认证将不再承认企业自行送样的委托检测报告，必须由认证机构组织人员对工厂实施现场抽样、封样后交指定检验机构检验。
但考虑企业的负担，对企业已持有的，自2006年1 月1日至2006年12月31日，由两个国家检测中心颁发的委托检验报告，由认证机构评估风险，对质量可靠的企业，可以认可其检验报告。
四、单元划分中空玻璃按构成中空玻璃的材质和工艺划分单元。
目前分为五个单元：1.聚硫胶封槽铝式双道密封中空玻璃2.硅酮胶封槽铝式双道密封中空玻璃3.聚氨脂密封槽铝式双道密封中空玻璃4.复合丁基胶条密封中空玻璃5.结构型热融丁基胶封槽铝式中空玻璃五、初始工厂检查1.对已通过3C认证的玻璃企业，按扩大产品类别处理，实施1个人日的工厂检查。
2.对仅生产中空玻璃的工厂，实施2~6人日的工厂检查。
