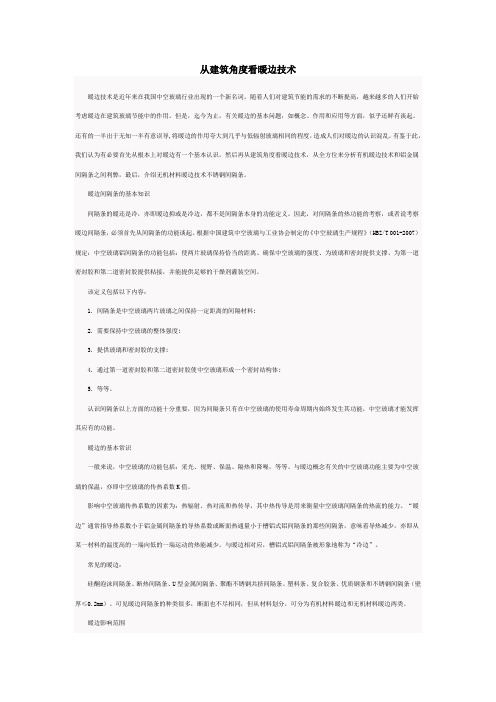

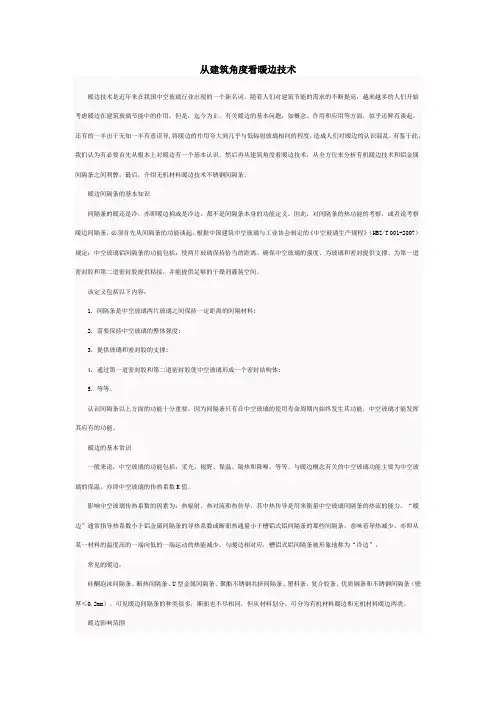

从建筑角度看暖边技术暖边技术是近年来在我国中空玻璃行业出现的一个新名词。
随着人们对建筑节能的需求的不断提高，越来越多的人们开始考虑暖边在建筑玻璃节能中的作用。
但是，迄今为止，有关暖边的基本问题，如概念、作用和应用等方面，似乎还鲜有谈起。
还有的一半出于无知一半有意误导,将暖边的作用夸大到几乎与低辐射玻璃相同的程度，造成人们对暖边的认识混乱。
有鉴于此，我们认为有必要首先从根本上对暖边有一个基本认识，然后再从建筑角度看暖边技术，从全方位来分析有机暖边技术和铝金属间隔条之间利弊，最后，介绍无机材料暖边技术不锈钢间隔条。
暖边间隔条的基本知识间隔条的暖还是冷，亦即暖边抑或是冷边，都不是间隔条本身的功能定义。
因此，对间隔条的热功能的考察，或者说考察暖边间隔条，必须首先从间隔条的功能谈起。
根据中国建筑中空玻璃与工业协会制定的《中空玻璃生产规程》（HBZ/T 001-2007）规定：中空玻璃铝间隔条的功能包括：使两片玻璃保持恰当的距离、确保中空玻璃的强度、为玻璃和密封提供支撑、为第一道密封胶和第二道密封胶提供粘接，并能提供足够的干燥剂灌装空间。
该定义包括以下内容：1. 间隔条是中空玻璃两片玻璃之间保持一定距离的间隔材料;2. 需要保持中空玻璃的整体强度;3. 提供玻璃和密封胶的支撑;4. 通过第一道密封胶和第二道密封胶使中空玻璃形成一个密封结构体;5. 等等。
认识间隔条以上方面的功能十分重要，因为间隔条只有在中空玻璃的使用寿命周期内始终发生其功能，中空玻璃才能发挥其应有的功能。
暖边的基本常识一般来说，中空玻璃的功能包括：采光、视野、保温、隔热和降噪，等等。
与暖边概念有关的中空玻璃功能主要为中空玻璃的保温，亦即中空玻璃的传热系数K值。
影响中空玻璃传热系数的因素为：热辐射、热对流和热传导，其中热传导是用来衡量中空玻璃间隔条的热流的能力。
“暖边”通常指导热系数小于铝金属间隔条的导热系数或断面热通量小于槽铝式铝间隔条的那些间隔条，意味着导热减少，亦即从某一材料的温度高的一端向低的一端运动的热能减少。
关于中空玻璃的节能2011年3月31日据统计，在整个建筑围护结构能量损失的分布中，通过门窗的能量损失约占50％，其中通过玻璃的损失又在整个门窗中占到了75％。
而在能源日益紧张的今天，兼有节能和环保功能的中空玻璃受到越来越多的关注。
中空玻璃的节能性能包括保温性能和隔热性能，保温性能反映的是中空玻璃降低传导传热及对流传热的特性，以U值表示，指在稳定传热条件下，玻璃两侧空气温度差为1°C时，单位时间内通过1 m2中空玻璃的传热量，以W/m2K 表示。
隔热性能反映的是中空玻璃对太阳热能辐射的遮蔽特性，控制的是辐射传热，一般以Sc值表示。
Sc称为遮阳系数，其含义是透过玻璃的太阳辐射总透射比与3mm厚无色透明浮法玻璃的太阳辐射总透射比的比值。
U值主要衡量的是由于温度差而产生的传热过程，Sc值主要衡量的是由太阳辐射产生的热量传递，因此我们可以将两者结合起来综合考察中空玻璃的保温隔热性能，定量计算节能效果的公式为：RHG=Q T+Qe分析过程将采用Window5.2软件对各种类型玻璃的U值和SHGC值等相关参数进行模拟计算，采用NFRC 100-2001 Summer标准的环境条件设置数据。
从中空玻璃结构角度考虑，影响中空玻璃节能性能的主要因素有：玻璃、间隔条和气体。
下面以SYP生产的实际产品（没有特殊说明的情况下，以下使用的白玻（也称无色透明浮法玻璃）、吸热玻璃（也称本体着色玻璃）、镀膜玻璃、中空玻璃均使用SYP产品）为例分析各种因素对中空玻璃节能指标的影响。
2.1玻璃的厚度中空玻璃的传热系数与玻璃的热阻（玻璃的热阻为1m·K/W）和玻璃厚度的乘积有着直接的联系。
当玻璃厚度增加时，必然会增大其对热传递的阻挡能力，从而降低整个中空玻璃系统的传热系数。
当对4C(白片)+12+4C(白片)中空玻璃，采用NFRC 100-2001 Summer标准进行计算时，玻璃中部U=2.873W/m2K；当使用SYP的15mm白玻时，U=2.697 W/m2K，降低了6.1%。

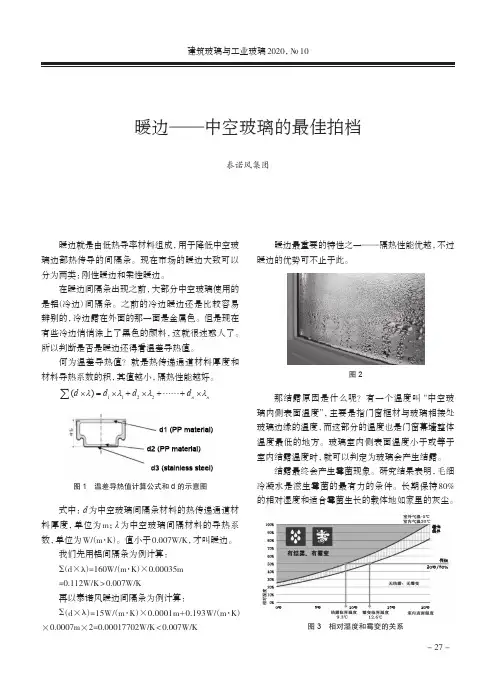

建筑玻璃与工业玻璃2020，№10- 27 -暖边就是由低热导率材料组成，用于降低中空玻璃边部热传导的间隔条。
现在市场的暖边大致可以分为两类：刚性暖边和柔性暖边。
在暖边间隔条出现之前，大部分中空玻璃使用的是铝（冷边）间隔条。
之前的冷边暖边还是比较容易辨别的，冷边露在外面的那一面是金属色。
但是现在有些冷边悄悄涂上了黑色的颜料，这就很迷惑人了。
所以判断是否是暖边还得看温差导热值。
何为温差导热值？就是热传递通道材料厚度和材料导热系数的积，其值越小，隔热性能越好。
∑()d d dd ×=×+×++×λλλλ1122 n nd1 (PP material)d2 (PP material) d3 (stainless steel)图1 温差导热值计算公式和d 的示意图式中：d 为中空玻璃间隔条材料的热传递通道材料厚度，单位为m；λ为中空玻璃间隔材料的导热系数，单位为W/（m ·K ）。
值小于0.007W/K，才叫暖边。
我们先用铝间隔条为例计算：Σ（d ×λ）=160W/（m ·K ）×0.00035m =0.112W/K ＞0.007W/K再以泰诺风暖边间隔条为例计算：Σ（d ×λ）=15W/（m ·K ）×0.0001m +0.193W/（m ·K ）×0.0007m ×2=0.00017702W/K ＜0.007W/K暖边最重要的特性之一——隔热性能优越，不过暖边的优势可不止于此。
图2那结露原因是什么呢？有一个温度叫“中空玻璃内侧表面温度”，主要是指门窗框材与玻璃相接处玻璃边缘的温度，而这部分的温度也是门窗幕墙整体温度最低的地方。
玻璃室内侧表面温度小于或等于室内结露温度时，就可以判定为玻璃会产生结露。
结露最终会产生霉菌现象。
研究结果表明，毛细冷凝水是滋生霉菌的最有力的条件。
节能玻璃：中空玻璃的使用是建筑门窗业节能新趋势作为影响建筑能耗四大围护部件之一的门窗，一般是薄壁的轻质构件，是建筑保温、隔热、隔声的薄弱环节。
尤以绝热性能最差，它通过辐射传递、对流传递、传导传递和空气渗透等四种形式导致建筑物能量流失，普通单层玻璃窗的能量损失约占建筑冬季保温和夏季降温能耗的50%以上。
因此门窗是改善室内热、光环境的重中之重，其性能直接决定着建筑节能的效果。
增强门窗的保温隔热性能，减少门窗的能耗，是改善建筑热、光环境质量、实现建筑节能目标的重要步骤。
门窗的保温和隔热与玻璃、门窗框的材料、构造及其气密性息息相关。
建筑门窗无论什么形式、材质都要使用玻璃，它占窗户玻璃面积70%以上，因此建筑门窗的节能又应当首先考虑玻璃的因素。
这就是为什么在京、津、沪等大城市已颁布的地方性法规中，大力推广和强制推行节能建筑，又无一例外地推行中空、充气、低辐射玻璃的原因。
中空玻璃的推广使用是时代进步的标志、建筑节能形势发展使然。
中空玻璃是由两层以上玻璃将空气层密封起来，其间层中充以黏度系数大而导热系数小的惰性气体以减小间层中的对流换热，其节能特性的主要指标——传热 系数K(指在稳定传热条件下，玻璃两侧空气温度差为1°C时，单位时间内通过1平方米中空玻璃的传热量，以W/m2K表示。
K值越低，说明中空玻璃的保温隔热性能越好)为2.7~3.3，而普通单片玻璃为5.8。
当然如中空玻璃能以LOW-E或SUN-E玻璃相匹配，由于其优异的光学热工特性，则保温隔热性能更突出。
在发达国家中空玻璃已得到广泛推广和应用。
美国的应用普及率已高达83%以上。
德国政府对没有中空玻璃的拟建楼房不予批准建设，仅上世纪80年代前联邦德国使用中空玻璃就达2.1亿平方米，节约能源费达52亿马克。
欧洲各国的应用普及率已达50%。
日本政府加大力度，努力使其普及率达到50%。
韩国普及率则接近90%。
鉴于中空玻璃的生产技术已经相当成熟，实际使用广泛，节能效果明显，而投资则增加不多，因此说建筑门窗的节能在世界范围已进入中空玻璃的时代，也是有依据的。

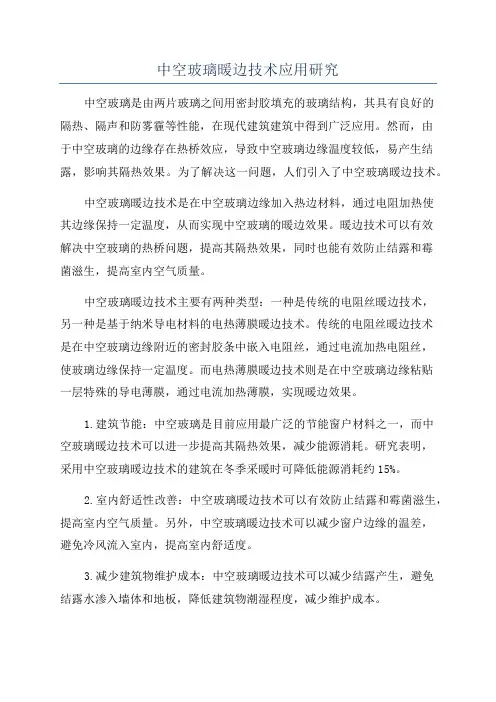

中空玻璃暖边技术应用研究中空玻璃是由两片玻璃之间用密封胶填充的玻璃结构，其具有良好的隔热、隔声和防雾霾等性能，在现代建筑建筑中得到广泛应用。
然而，由于中空玻璃的边缘存在热桥效应，导致中空玻璃边缘温度较低，易产生结露，影响其隔热效果。
为了解决这一问题，人们引入了中空玻璃暖边技术。
中空玻璃暖边技术是在中空玻璃边缘加入热边材料，通过电阻加热使其边缘保持一定温度，从而实现中空玻璃的暖边效果。
暖边技术可以有效解决中空玻璃的热桥问题，提高其隔热效果，同时也能有效防止结露和霉菌滋生，提高室内空气质量。
中空玻璃暖边技术主要有两种类型：一种是传统的电阻丝暖边技术，另一种是基于纳米导电材料的电热薄膜暖边技术。
传统的电阻丝暖边技术是在中空玻璃边缘附近的密封胶条中嵌入电阻丝，通过电流加热电阻丝，使玻璃边缘保持一定温度。
而电热薄膜暖边技术则是在中空玻璃边缘粘贴一层特殊的导电薄膜，通过电流加热薄膜，实现暖边效果。
1.建筑节能：中空玻璃是目前应用最广泛的节能窗户材料之一，而中空玻璃暖边技术可以进一步提高其隔热效果，减少能源消耗。
研究表明，采用中空玻璃暖边技术的建筑在冬季采暖时可降低能源消耗约15%。
2.室内舒适性改善：中空玻璃暖边技术可以有效防止结露和霉菌滋生，提高室内空气质量。
另外，中空玻璃暖边技术可以减少窗户边缘的温差，避免冷风流入室内，提高室内舒适度。
3.减少建筑物维护成本：中空玻璃暖边技术可以减少结露产生，避免结露水渗入墙体和地板，降低建筑物潮湿程度，减少维护成本。
4.防止玻璃爆裂：传统中空玻璃的边缘由于温度较低，容易导致玻璃边缘变形，甚至爆裂。
采用中空玻璃暖边技术可以使玻璃边缘温度保持相对均匀，减少玻璃爆裂的风险。
综上所述，中空玻璃暖边技术在建筑中的应用具有广泛的潜力和前景。
随着人们对建筑节能和舒适性要求的提高，中空玻璃暖边技术将在未来得到更广泛的应用和研究。

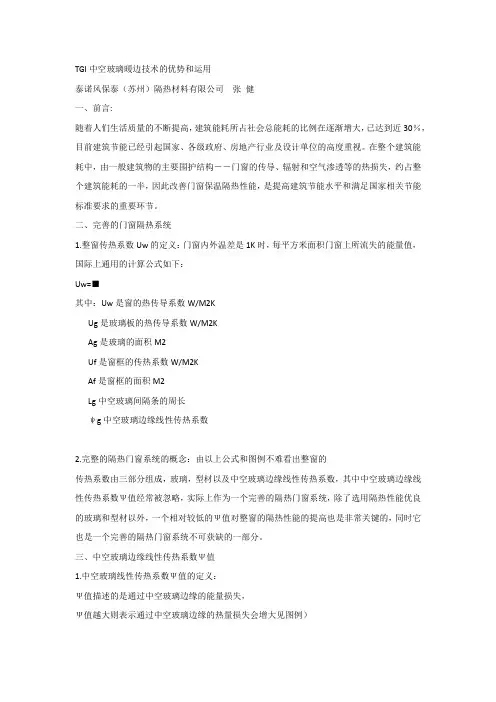

TGI中空玻璃暖边技术的优势和运用泰诺风保泰（苏州）隔热材料有限公司张健一、前言:随着人们生活质量的不断提高，建筑能耗所占社会总能耗的比例在逐渐增大，已达到近30％，目前建筑节能已经引起国家、各级政府、房地产行业及设计单位的高度重视。
在整个建筑能耗中，由一般建筑物的主要围护结构――门窗的传导、辐射和空气渗透等的热损失，约占整个建筑能耗的一半，因此改善门窗保温隔热性能，是提高建筑节能水平和满足国家相关节能标准要求的重要环节。
二、完善的门窗隔热系统1.整窗传热系数Uw的定义：门窗内外温差是1K时，每平方米面积门窗上所流失的能量值，国际上通用的计算公式如下：Uw=■其中：Uw是窗的热传导系数W/M2KUg是玻璃板的热传导系数W/M2KAg是玻璃的面积M2Uf是窗框的传热系数W/M2KAf是窗框的面积M2Lg中空玻璃间隔条的周长ψg中空玻璃边缘线性传热系数2.完整的隔热门窗系统的概念：由以上公式和图例不难看出整窗的传热系数由三部分组成，玻璃，型材以及中空玻璃边缘线性传热系数，其中中空玻璃边缘线性传热系数Ψ值经常被忽略，实际上作为一个完善的隔热门窗系统，除了选用隔热性能优良的玻璃和型材以外，一个相对较低的Ψ值对整窗的隔热性能的提高也是非常关键的，同时它也是一个完善的隔热门窗系统不可获缺的一部分。
三、中空玻璃边缘线性传热系数Ψ值1.中空玻璃线性传热系数Ψ值的定义：Ψ值描述的是通过中空玻璃边缘的能量损失，Ψ值越大则表示通过中空玻璃边缘的热量损失会增大见图例）2. 使用TGI暖边间隔条和铝间隔条在不同型材门窗上的Ψ值对比：由上个图表中我们可以看到无论是在铝窗，塑窗还是木窗中如果使用TGI暖边间隔条的Ψ值会大大低于使用常用铝间隔条，这说明使用暖边系统后，由中空玻璃边缘散失的热量会明显减少，隔热性能会明显改善，同时也大大降低了结露的可能性。
四、中空玻璃内表面温度1.定义：中空玻璃内部表面温度描述的是室内玻璃和型材连接处边角部的温度，根据欧洲标准10211-2，2001，我们计算当室外-10°C和室内20°C时的中空玻璃表面温度提高中空玻璃内表面温度能够防止玻璃边缘结露，同时温度的均匀分布也降低了玻璃热应力炸裂的可能性。

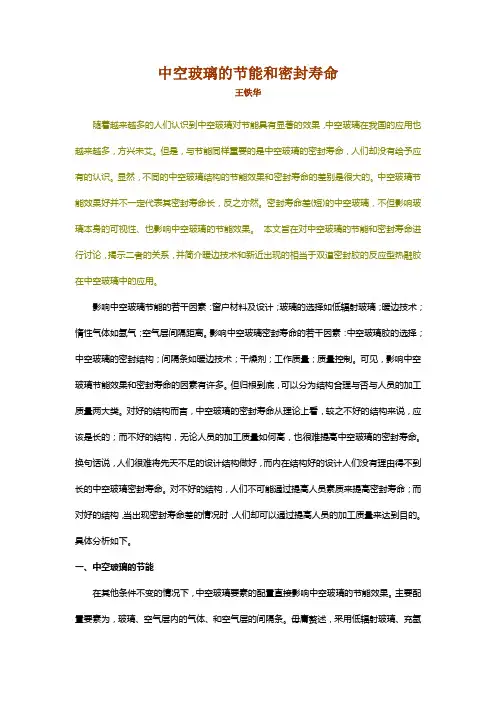

中空玻璃的节能和密封寿命王铁华随着越来越多的人们认识到中空玻璃对节能具有显著的效果，中空玻璃在我国的应用也越来越多，方兴未艾。
但是，与节能同样重要的是中空玻璃的密封寿命，人们却没有给予应有的认识。
显然，不同的中空玻璃结构的节能效果和密封寿命的差别是很大的。
中空玻璃节能效果好并不一定代表其密封寿命长，反之亦然。
密封寿命差(短)的中空玻璃，不但影响玻璃本身的可视性、也影响中空玻璃的节能效果。
本文旨在对中空玻璃的节能和密封寿命进行讨论，揭示二者的关系，并简介暖边技术和新近出现的相当于双道密封胶的反应型热融胶在中空玻璃中的应用。
影响中空玻璃节能的若干因素：窗户材料及设计；玻璃的选择如低辐射玻璃；暖边技术；惰性气体如氩气；空气层间隔距离。
影响中空玻璃密封寿命的若干因素：中空玻璃胶的选择；中空玻璃的密封结构；间隔条如暖边技术；干燥剂；工作质量；质量控制。
可见，影响中空玻璃节能效果和密封寿命的因素有许多。
但归根到底，可以分为结构合理与否与人员的加工质量两大类。
对好的结构而言，中空玻璃的密封寿命从理论上看，较之不好的结构来说，应该是长的；而不好的结构，无论人员的加工质量如何高，也很难提高中空玻璃的密封寿命。
换句话说，人们很难将先天不足的设计结构做好，而内在结构好的设计人们没有理由得不到长的中空玻璃密封寿命。
对不好的结构，人们不可能通过提高人员素质来提高密封寿命；而对好的结构，当出现密封寿命差的情况时，人们却可以通过提高人员的加工质量来达到目的。
具体分析如下。
一、中空玻璃的节能在其他条件不变的情况下，中空玻璃要素的配臵直接影响中空玻璃的节能效果。
主要配臵要素为，玻璃、空气层内的气体、和空气层的间隔条。
毋庸赘述，采用低辐射玻璃、充氩气和暖边隔条配臵的中空玻璃的节能效果在同等条件下是最优的。
很难想象，人们能将使用普通浮法白玻内充空气冷边间隔条的中空玻璃的节能效果提高到与前面配臵的中空玻璃相同的节能效果。
二、中空玻璃的密封寿命与中空玻璃的节能性相比，中空玻璃的密封寿命问题比较复杂。
中空节能玻璃及其在各领域的应用与发展首先，在建筑领域中，中空节能玻璃是一种理想的隔热材料。
其优异的隔热性能可以有效地防止热量传递，使室内温度保持稳定。
这对于节约暖气和空调能源，减少能源消耗非常重要。
此外，中空节能玻璃还可以减少室内外温差导致的窗户上的冷凝现象，提高室内空气质量。
因此，中空节能玻璃常常被广泛应用于大型建筑物的外墙，门窗和天花板等地方。
其次，在交通工具领域，中空节能玻璃也有广泛的应用。
例如，在汽车和飞机上，中空节能玻璃可以有效地提高车辆和飞机的隔热性能，减少外界温度的影响，为乘客提供舒适的乘坐环境。
另外，中空节能玻璃内部的空气层可以起到隔音的作用，减少车辆和飞机的噪音污染。
除了建筑和交通工具领域，中空节能玻璃还有其他各种领域的应用。
例如，它可以用于电子产品领域。
现代电子产品通常会产生大量的热量，中空节能玻璃可以作为散热材料，有效地将热量传导到外部，保证电子产品的正常运行。
此外，中空节能玻璃还可以用于太阳能光伏领域，其高透光率可以提高太阳能电池板的能量转化效率。
中空节能玻璃在各领域的应用和发展还有很大的空间。
随着科技的不断进步，人们对节能和环保的要求越来越高，对于中空节能玻璃的需求也会越来越大。
未来，中空节能玻璃可能会进一步改进其隔热和保温性能，同时减少生产成本，使其更加普及。
此外，中空节能玻璃还可以与其他材料结合，开发出更多具有特殊功能的产品。
总的来说，中空节能玻璃在建筑、交通和电子产品等领域的应用前景非常广阔，并且将在未来发展中发挥更重要的作用。
暖边技术与中空玻璃的节能中空玻璃由美国人托马思?司特森发明，1865年获得专利。
其结构设计与今天的中空玻璃虽然有所不同，但是却很接近了。
中空玻璃出现之前，人们使用的多为双层玻璃窗，由于当时窗户的气密性较差，人们不得不花一定的时间来擦洗两片玻璃之间的污物。
中空玻璃的发明主要是为了迎合人们减少擦洗玻璃的劳动的需要。
当时的结构为两片玻璃，中间使用绳子或木条来间隔外面采用焦泥来密封。
这种中空玻璃的缺点在于密封性差，内部没有干燥剂，玻璃空腔内的空气是不干燥的。
在以后的大约100年的漫长岁月里，中空玻璃的发展是十分缓慢的，只在局部结构方面得到了某些改进。
从上个世纪60年代起，现代中空玻璃材料的逐步出现和广泛使用，包括铝金属间隔条、有机密封胶(从单道密封为主到今天的双道密封占主导地位)和3A分子筛，才使得中空玻璃的密封性能得到彻底的改善，形成了目前的中空玻璃结构。
铝金属间隔条的应用使中空玻璃的现代生产成为可能，但另一方面，却是以牺牲中空玻璃的节能性为代价的，这是由于铝金属间隔条的导热系数大，形成能源损失的通道。
为了解决中空玻璃边部的热损失问题，暖边间隔条应运而生，在发达国家得到了广泛应用。
据统计，1990年冷边中空玻璃占市场份额的85％，暖边仅仅占15％，但是到了2000年，暖边上升到80％，冷边则下降到20％。
暖边概念：任何一种间隔条只要其热传导系数低于铝金属的导热系数，就可以称为暖边。
暖边可以采用三种方法得到：(1)非金属材料，如超级间隔条、TPS、玻璃纤维条；(2)部分金属材料，如断桥间隔条、复合胶条；(3)低于铝金属传导系数的金属间隔条，如不锈钢间隔条。
可见发达国家有关暖边的定义是十分宽松的。
由此，我们可将其按节能的性能分为以下三大类：低性能、中等性能和高性能间隔条。
(1)低性能间隔条的特点是含有部分金属或采用比铝金属导热系数低的金属。
采用NFRC （美国国家门窗等级评定委员会)标准窗，低性能间隔条对整窗的U值改善程度为0．06。
(2)中等性能间隔条的特点是含有部分金属或采用比铝金属导热系数低的金属。
采用NFKc(美国国家门窗等级评定委员会)标准窗，该类间隔条对整窗的U值改善程度为O．1 1。
(3)高性能间隔条的特点是采用非金属材料，因此导热系数大大低于铝金属。
采用NFRC(美国国家门窗等级评定委员会)标准窗，高性能间隔条(如超级间隔条)对整窗的U值改善程度为0．2。
暖边间隔条和65％的节能标准。
超级间隔条是暖边中唯一不含有金属、内含3A分子筛、具有微孔结构的弹性硅酮间隔条，不但导热系数低(仅仅为铝金属的1／950)，从而改善中空玻璃的整体节能效果，而且还有利于延长中空玻璃的密封寿命，同时提高生产效率。
北京地区从2004年7月1日起率先在全国实行65％的节能标准，对窗户要求传热系数应达到2．8W／m2?K。
普通双玻中空玻璃的节能配置为，普通玻璃、槽铝式间隔条、空气，其传热系数是3w／m2?K，不能满足北京地区65％的节能标准。
为达到这一要求，对普通中空玻璃的节能配置必须改进。
可供选择方案如下：1) 将普通玻璃替换成低辐射玻璃，传热系数可降低到2 W／m2?K2) 将铝间隔条替换成超级间隔条，传热系数降低到2．8W／m2?K3) 将空气置换成氩气，传热系数有所下降，但仍大于2．8W／m2?K4) 使用三玻双腔中空玻璃(配置仍是普通玻璃、槽铝式间隔条、空气)，传热系数低于2．8W／m2?K上述4个方案比较，方案1)具有节能效果显著，但其成本增加过大，且节能性能取决于中空玻璃的密封性和寿命，未能解决中空玻璃的冷凝问题；方案3)难以满足要求，尽管成本较方案1)低，但对中空玻璃的密封性要求较高，一旦泄漏，会出现挠曲现象；方案4)可满足要求，但是工艺复杂，不容易保证质量，中空玻璃的重量和总宽度增加，而且成本较方案2)和方案3)高；方案2)不但满足要求，成本增加较低，而且还具有消除冷凝现象，提高中空玻璃密封寿命长等优点中空玻璃的暖边技术摘要：论述了中空玻璃的结构组成和传热热阻，介绍了近期暖边产品的种类和特性以及用于中空玻璃间隔层内的各种气体，提出了暖边技术在该领域的最新发展和今后中空玻璃的研究重点。
关键词：中空玻璃；暖边技术；间隔物；密封剂 1 导言对中空玻璃而言，暖边技术已成为一个工业词汇。
在经历了几十年的发展之后，中空玻璃的结构都基本相似，但随着材料科学的发展，玻璃的物理化学性能得到很大的改进，镀膜玻璃以及各种高分子材料的组合应用，使得中空玻璃的隔热性能产生很大的变化，能满足各种不同场合的需要。
发达国家都能根据具体的使用要求设计出各种类型的中空玻璃，并不断开发出暖边间隔物的新品种。
我国建设部也已把中空玻璃列为推广应用的建材节能产品之一，这使我国中空玻璃的研制和生产面临着良好的发展机遇。
本文介绍当前世界上中空玻璃暖边技术的进展，并对各种暖边间隔物进行评述。
2 暖边技术的产生中空玻璃由两片或两片以上的玻璃板组合而成，玻璃板之间用边缘密封系统进行间隔，中间充以气体。
玻璃板可以是普通平板玻璃、钢化玻璃或Low―E玻璃，这根据中空玻璃的使用地点及所起的作用而选定。
玻璃板之间的气体必须干燥，可以是空气、氩气或其他特殊气体，内用分子筛保持气体干燥。
边缘密封系统种类繁多，主要为间隔条(框)、密封胶和分子筛。
间隔条在两层玻璃之间，起分隔玻璃板的作用，四周用密封胶进行封边，使玻璃粘合在一起，并防止层内气体外溢。
当中空玻璃两侧有两种不同温度的流体时，通过其中间部分和边缘部分的热量大小是不同的(图1)。
热量通过玻璃板的方式都是导热和辐射，其热阻也相同。
被间隔的气体主要产生导热，也可能发生对流换热。
中空玻璃的隔热能力主要来自密封着的空气层，在温度为20℃时，空气的导热系数为0．026W／m?K，而普通透明玻璃板的导热系数为0．76W／m?K，其比值为l：29。
中空玻璃密封的空气层内，对流换热所占的份额较小，基本为导热方式，所以能较大程度地提高中空玻璃的热阻。
在中空玻璃的边部，由于密封系统与玻璃板紧密接触，所以是多层平壁之间的传导传热。
间隔条材质的导热系数对热阻的影响极大，最初使用的铝质隔条导热系数大，热阻小。
对中空部分而言，空气层厚度与间隔条尺寸接近，所以它们的热阻之比也近似于它们导热系数的比值。
纯铝的导热系数为202W／m?K，铝合金的导热系数――般也在130~150W／m?K，所以，边部的热阻远远小于中间部分。
图2表示使用不同间隔物时，中空玻璃边部温度的变化。
冬天时，建筑物中空玻璃其四周部分的热阻小，温度下降明显。
由于室内具有一定湿度，空气中的水分碰到较低温度的玻璃板就被冷凝，在中空玻璃的边缘产生结露结霜现象，这既影响美观，又对密封材料造成损害。
为改善中空玻璃四周部分热阻过小、容易结露结霜现象，研究方向集中在间隔条材质和间隔条形状的热性能上。
结果表明，采用导热系数较低的材料替代传统的铝质间隔条，能使内层玻璃周边温度比过去高，避免内层玻璃边缘处的结露。
因此，导热系数小的各种材料以及各种形状的间隔条被大量研制出来，于是出现暖边技术这一术语。
3 暖边间隔系统的种类中空玻璃间隔系统基本上可分为两大类：一类为低导热系数的金属框与密封胶组成的刚性间隔，另一类是以高分子材料为主制成的非刚性间隔条。
在1995年前，主要是铝质间隔框。
暖边技术产生之后，暖边间隔系统占据了整个北美市场的82％左右，其中刚性间隔占据54％，主要为U型的不锈钢材料；非刚性间隔占据28％，如Swiggle胶条以及其他含干燥剂的聚硅酮发泡产品。
剩下的18％仍然是铝质间隔框。
3．1 框架式刚性间隔系统由于不锈钢的导热系数大大低于铝，用不锈钢材料替代铝质间隔条，它们的导热系数之比为1:11，所以可改善中空玻璃边部热阻过小的状况。
美国PPG公司的产品Intercept，先用不锈钢带压制成槽型，然后在槽内铺上含分子筛的胶泥，接着在边部涂层胶，再折框，最后合片。
其特点是折框设备全自动，生产速度快，适合生产批量大、规格简单的民用建筑的中空玻璃。
该间隔系统能提供足够的强度以保持玻璃片平整，防止绝缘气体外溢和湿气进入，其关键技术是密封胶。
中空玻璃在使用期间面临着来自外界的温差、气压、风荷载等影响，因此密封胶既要保证系统的结构稳定，还要防止外来水汽渗透进入中空玻璃的空气层内。
对密封胶的性能要求主要有与基材(玻璃、间隔条)的粘接能力、在使用环境下的耐水性、抗太阳光紫外线照射能力、耐高温性和耐低温性。
要求密封材料在膨胀收缩的动态下不开裂老化。
密封胶可分外两大类：结构密封和低水汽渗透率密封(low MVT sealants)。
用于结构密封的主要为热固性材料，如聚硫胶、聚胺脂胶和硅酮胶等，它们增强了中空玻璃的稳定性，都具有较高的模量值。
但气密性差，抗水汽渗透率差，一般大于15g／200407191537595589.jpg (8.07 KB)sw1、Swiggle实唯高暖边中空玻璃（简称实唯高）有何优点？节能：由于它采用的边部密封材料保温、隔热性能比传统铝条法中空玻璃（简称铝条法）更好，从而大大减少了玻璃边部的热量散失。
实唯高中空玻璃边部同铝条法相比，可减少热量散失达75％。
降噪：由于它的玻璃边部采用了柔性的密封材料，能够缓冲声波的传递，使实唯高的隔声性能比铝条法提高1-2 dB。
长寿：由于其玻璃边部采用美国进口的Swiggle胶条密封、只有一个连接角，消除了传统铝条法的角部密封不连续、有缝隙的问题；同时其密封材料更加优异的密封性能和严格的制作要求均能确保实唯高具有超长的使用寿命。
环保：实唯高的密封材料都通过了美国U-L体系认证中的环保认证，无任何挥发有毒性物质，能保持室内空气的清新，对环境无任何污染。
2、怎样确认Swiggle实唯高中空玻璃充入了惰性气体？对于普通的消费者来说，无法目测看出中空玻璃内部是否充入了惰性气体，但专业人士可以使用惰性气体浓度检测仪--真空电火花检测仪来检测。
只要把检漏仪放在已充好氩气等惰性气体的中空玻璃上，当氩气等的浓度达到80%以上（Swiggle?实唯高暖边中空玻璃完全能达到），中空玻璃内部就可发出火花，表明氩气存在。
如果对购买的Swiggle暖边中空玻璃不放心，消费者可以要求厂家出具证明，证明中空玻璃内部充入了氩气。
必要时可要求做鉴定。
3、Swiggle实唯高暖边中空玻璃为什么中间不易结露？它的玻璃边部采用了美国TRUSEAL技术公司专利技术生产的SWIGGLE复合密封胶条，其独有的一个连接角，消除了传统铝条法中空玻璃角部密封不连续、有缝隙的问题，大大降低了环境中水气进入中空玻璃的可能性。
其极低的潮气传送速度（空气中的水气通过密封材料进入中空玻璃内部的传送速度）、更宽的粘接面（密封胶与玻璃之间的粘接宽度）和严格的质量控制体系确保中空玻璃的使用寿命超过20年，从而保证Swiggle实唯高暖边中空玻璃内部长时间无水气存在。
