节能(中空玻璃)

low-e中空玻璃节能原理的简述
Lowe中空玻璃是一种具有节能特性的玻璃，其节能原理是利用玻璃中的气体层隔离了室内外空气的热量传输，形成了隔热层，从而减少了传递热量的能力，避免了室内外热量的交换。

具体来说，Lowe中空玻璃的玻璃片之间有一层无色透明的气体，通常是气体或混合气体，这些气体具有良好的隔热和隔音性能。

当室外的气温高于室内时，玻璃层的中空气层能够阻碍热量从高温侧传递到低温侧，从而减少了建筑内部的热量损失。

此外，Lowe中空玻璃采用了高透明性的玻璃面板，并覆盖一层低反射、高透光率的膜层，即可在保持窗户通透的同时，有效地阻挡室内外的紫外线和红外线。

这样，可以降低空调的使用频率，减少能源的消耗，节能效果显著。

Ｌ ｏ ｗ — Ｅ 玻璃的传热 系数与其膜面 的辐 射率有着 直接的联系 。辐 射 率越 小时 ，对远红 外线的反射 率越高 ，玻璃 的传热 系数 也会越低 。单 片玻璃 Ｋ 值 的变化 必然会 引起 中空 玻璃 Ｋ 值 的变化 ，所 以Ｌ ｏ ｗ — Ｅ 中空 玻璃 的传热 系数会随着低辐射膜层辐射率的变化而改变。图 ２ 所示 的数 据 为 白玻与 Ｌ ｏ ｗ — Ｅ 玻璃采 用６ ＋ １ ２ ＋ ６ 的组合 时 ，中空 Ｋ 值受 膜面辐射率 变化 的情况 。
圈２ Ｌ ｏ ｗ— Ｅ 璇璃 Ｋ值受辐射率影响程度
４ 、Ｌ ｏ ｗ — Ｅ玻璃镀膜面位 置：
由于 Ｌ ｏ ｗ — Ｅ 玻璃膜 面所具 有的独特 的低 辐射 特性 ，所 以在组成 中 空玻 璃时 ，镀膜面放置位置的不 同将使 中空玻璃产生不 同的光学 特性。 膜面 位置 在 ２ ＃ 或３ ＃ 时的 中空玻 璃 Ｋ 值 最小 （ 室外 为 １ ＃ 位嚣 ，室 内为 ４ ＃ 位置 ） ，即保 温隔热性 能最好 。３ ｝ ｝ 位 置时 的太阳得热 系数要 大于 ２ ｝ ｝ 位置 ，这一 区别 是在不 同气候条件 下使用 Ｌ ｏ ｗ － Ｅ 玻璃时要 注意 的关 键
曩０ ．
囊 ｏ ． 篓 ｏ ．
０。
３
４
５
６
Ｔ
８
９
１ ０
姆个单片玻璃的厚度 （ ｍ ｍ ）
２ ． ５ ５ Ｗ／ ｍ Ｋ ，充 填 １ ０ ０ ％氩气 时 Ｋ 值约 为 ２ ． ５ ３ Ｗ／ ｍ Ｋ ，充 填 １ ０ ０ ％氪气 时 Ｋ 值约 为２ ． ４ ７ Ｗ／ ｍ Ｋ 。两种惰 性气体 相 比，氩气 在空气 中的含量 丰富 ， 提取 比较容易 ，使用成本低 ，所 以应用 较为广 泛。不论填充何种气体 ， 相同厚度情况下 ，中空玻璃 的Ｓ Ｈ Ｇ Ｃ 值和可见光透过率基本保持不变 。 ６ 、室外风速的变化 ： 在 按照 国 内外 标准 测试或 计算 一块 中空 玻璃 的传热 系数 时 ，～ 般都将室 内表面 的对流 换热设置为 自然对流状态 ，室外表面为 风速在 ３ ～ ５ ｍ ／ ｓ 左 右 的强 制对 流状态 。 当风速 从测 试标 准 采用 的 ５ ｍ ／ ｓ ］ ／ ￣ 大 到 １ ５ ｍ ／ ｓ 时 ，白玻 中空 的Ｋ 值 增 加 了０ ． １ ６ Ｗ／ ｍ Ｋ， ｏｗ Ｌ — Ｅ 中空 的 Ｋ 值增 加

中空玻璃名词解释
中空玻璃，也被称为夹层玻璃、双层玻璃，是一种节能玻璃产品。

其基本结构为两片或者多片的玻璃之间隔有高弹性强度中空玻璃基板，并牢固粘结在一起。

在这些玻璃片之间的空隙充满有干燥气体。

干燥气体的主要目的是为了切断外界的热源，防止玻璃之间的气体流动起到很好的保温隔热效果，因此也被称为绝热玻璃。

在中空的玻璃片之间通常还会加入一种通称为夹心的材料，这种材料主要功能是防止玻璃碎裂时的飞溅。

夹心的主要材质通常是PVB（聚乙烯醇烷基树脂）和SGP（离子塑料）。

中空玻璃制作过程复杂，要求高度的精度和工艺，主要生产步骤有：清洁玻璃表面、安装隔框、充填干燥剂、装配玻璃、密封等。

其中最为重要的是密封工艺，因为只有良好的密封，才能保证中空玻璃的保温隔热效果。

不管是手工生产还是机器生产，都需要经过严格的质量检查，以保证产品的性能。

由于其优秀的节能效果，中空玻璃已被广泛应用于建筑、交通运输以及冷藏设备等领域。

特别是在建筑领域，中空玻璃不仅可以起到保温隔热效果，还可以有效阻隔噪音，提升居住舒适度。

此外，中空玻璃还有良好的安全性能，当玻璃碎裂时，碎片会被夹心材料牢牢粘在一起，不会飞溅伤人。

总的来说，中空玻璃是一种经济、环保、安全的建材，逐渐成为现代建筑的主流选择。

关于中空玻璃的节能2011年3月31日据统计，在整个建筑围护结构能量损失的分布中，通过门窗的能量损失约占50％，其中通过玻璃的损失又在整个门窗中占到了75％。

而在能源日益紧张的今天，兼有节能和环保功能的中空玻璃受到越来越多的关注。

中空玻璃的节能性能包括保温性能和隔热性能，保温性能反映的是中空玻璃降低传导传热及对流传热的特性，以U值表示，指在稳定传热条件下，玻璃两侧空气温度差为1°C时，单位时间内通过1 m2中空玻璃的传热量，以W/m2K 表示。

隔热性能反映的是中空玻璃对太阳热能辐射的遮蔽特性，控制的是辐射传热，一般以Sc值表示。

Sc称为遮阳系数，其含义是透过玻璃的太阳辐射总透射比与3mm厚无色透明浮法玻璃的太阳辐射总透射比的比值。

U值主要衡量的是由于温度差而产生的传热过程，Sc值主要衡量的是由太阳辐射产生的热量传递，因此我们可以将两者结合起来综合考察中空玻璃的保温隔热性能，定量计算节能效果的公式为：RHG=Q T+Qe分析过程将采用Window5.2软件对各种类型玻璃的U值和SHGC值等相关参数进行模拟计算，采用NFRC 100-2001 Summer标准的环境条件设置数据。

从中空玻璃结构角度考虑，影响中空玻璃节能性能的主要因素有：玻璃、间隔条和气体。

下面以SYP生产的实际产品（没有特殊说明的情况下，以下使用的白玻（也称无色透明浮法玻璃）、吸热玻璃（也称本体着色玻璃）、镀膜玻璃、中空玻璃均使用SYP产品）为例分析各种因素对中空玻璃节能指标的影响。

2.1玻璃的厚度中空玻璃的传热系数与玻璃的热阻（玻璃的热阻为1m·K/W）和玻璃厚度的乘积有着直接的联系。

当玻璃厚度增加时，必然会增大其对热传递的阻挡能力，从而降低整个中空玻璃系统的传热系数。

当对4C(白片)+12+4C(白片)中空玻璃，采用NFRC 100-2001 Summer标准进行计算时，玻璃中部U=2.873W/m2K；当使用SYP的15mm白玻时，U=2.697 W/m2K，降低了6.1%。

中空玻璃间距多少最节能中空玻璃很节能，但是你知道，玻璃间距多少的时候，节能效果最好吗？常用的中空玻璃间隔层厚度有6mm、9mm、12mm、15mm等规格。

气体间隔层的厚薄与热阻的大小有着直接的联系。

在玻璃材质、密封构造相同的情况下，气体间隔层越大，热阻越大。

但气体层的厚度达到一定程度后，热阻的增长率就很小了。

因为当气体层厚度增到一定程度后，气体在玻璃之间温差的作用下，就会产生一定的对流，从而减低了气体层增厚的作用。

如图所示，气体层从1mm增加到9mm时，白玻中空充填空气时的K值下降37%，Low-E中空玻璃充填空气时的K值下降53%，充填氩气时下降59%。

从9mm增加到13mm时，下降速度都开始变缓。

13mm以后，K值反而有轻微的回升。

所以对于6mm厚度玻璃的中空组合，超过13mm的气体间隔层厚度不会产生明显的节能效果。

产生以上现象的原因是什么？当间隔层厚度小于10mm时，间隔层内热量以传导传递为主。

当间隔层厚度超过13mm时，对流传热开始逐步增大，抵消了空气层因增厚带来的热阻。

中空玻璃的隔热系数，整体反而变化不大了。

综合考虑以上因素，合理的中空玻璃间隔层厚度，应该是12mm 左右。

从上面的图中，我们同时还能看到：气体间隔层厚度增加时，Low-E中空玻璃的K值下降速度比普通中空玻璃要块。

玻璃间隔层填充氩气，能明显提高节能效果。

这里就要说下了，中空玻璃间隔层内部充填的气体，除空气外，还有氩气、氪气等惰性气体。

空气的导热系数为0.024W/（m·K），氩气的导热系数为0.016W/（m·K）。

由于气体的导热系数很低，因此极大地提高了中空玻璃的热阻性能。

以6mm+12mm+6mm的白玻中空组合为例：当充填空气时，K值为2.7W/（㎡·K）充填90%氩气时，K值约为2.55W/（㎡·K）充填100%氩气时K值约为2.53W/（㎡·K）充填100%氪气时K值约为2.47W/（㎡·K）。

此对 流 热 损失 极少 ， 玻璃 和 窗框 的热 传 导是 主要 热 损失 的源 泉 。
２ ０ ３ ０ ７．
维普资讯
气的对 流 ， 而造 成能 量 的流失 ； 从 热传 导 是通过 物体
线关系， 图 １ 见 。从 图 １可 以看 出 ， 增加 玻璃 厚 度对 降低 中空玻 璃 Ｋ值 的作 用不是 很 大 。
小型上 翻 或下 翻通 气窗 。
５ 结论
窗 框 嵌 在 墙 体 内 ， 璃直 接 安 在 窗 框 上 ， 璃 玻 玻 和 窗框 的接缝 以前用 胶 条 ，因胶条 受 冷 热 变化 ， 极 易 脱落 ， 在 已改为 用 密封 胶 。把 玻 璃 和窗 框 接 触 现
的 四边 密 封 。如 密封 胶 密封 得 严 密 ， 均有 良好 的水 密性 和 气 密性 ，空气 很 难通 过 密 封胶 形 成 对 流 ， 因
影 响 窗 的节 能效 果 因素很 多 ，如窗 框 的材料 ， 玻 璃 、 构 形式 ， 装 等 ， 中结 构 形式 是 影 响其 节 结 安 其 能效果 的关 键 。 当然 还有 各种 上 下 滑动 ， 各种 类 型 平 开 窗 ， 开 带 翻 转 窗 ， 总体 不 外 乎 上 述 三 种 窗 平 但 型 。从 窗 型结 构上讲 ， 固定 窗节 能性最 好 ， 次 为平 其 开 窗 ， 差 的为推 拉窗 。＋ 最
不 断提 高 ， 通 的 中空玻 璃 已不 能完 全 满 足节 能设 普
计 的技 术 要求 ， 以要求 从 各 方 面 提高 中空玻 璃 的 所
性能。
２ 中空玻 璃 的节能 原理
热量 的传 递方 式有 三种 ， 即对 流传 热 、 传导 和 热
辐射 传热 。对 流传 热是 由于 在玻璃 的 两侧具 有温度

项。
关 键词 ： 中空玻 璃 遮 阳 系数
ｕ 值 标 准
１ 前 言
目前我 国建 筑 能耗 约 占全社 会 总能 耗 的 ３ ％， Ｏ 在 影 响建 筑能 耗 的 门窗 、 墙体 、 面 、 面 四大 围护部 件 屋 地
中， 门窗 的隔热 性能 最 差 。就 我 国 目前典 型 的 围护 部 件 而言 ， 门窗 的能 耗 约 占建 筑总 能 耗 的 ４ ％－ ０ 是 ０ ５ ％， 影 响室 内热 环境 质 量和 建筑 节能 的主要 因素 。 中空 玻
２ ｌ ｊＧ ／ ５ 、Ｓ １２ ２ １ ９ 、 Ｎ ７ —１９ 、 Ｂ Ｔ ２ ４ ６ ２ ０ ， Ｏ Ｏ ＪＴ １ １ ＩＯ ０ ９ — ９ ４ Ｅ ６ ３ ９ ８ Ｇ ／ ２ ７ — ０ ８ 总结 了这 些标 准的 主要 区别和 联
系， 通过 计 算 同一 中空玻 璃 结构 在各 标 准规 定条 件 的 ｕ 值 ， 明 了在 产 品 节能性 能 比较 时 的注 意事 并 说
：
Ｓｃ＝
（） １ （） ２
ｇ ｆ ＋ （ ， ，
遮 阳系数 ；
ｇ 太 阳 能 总 透 过 ， 被 称 为 太 阳得 热 系 数 （ｏａ ： 又 ｓｌ ｒ
ｈ ａ ａｎｃｅ ｃ ｎ， Ｈ Ｃ） ｅｔ ｉ ｏ ｆ ｉ ｔ Ｓ Ｇ ； ｇ ｉ ｅ
璃 及 Ｌ ｗ Ｅ中空 玻 璃采 用 特 殊 的组 成 结构 ，与单 片 ｏ—
ｒ： 阳光 直接 透 过 比 ； 太
：
被 吸收 的太 阳能 向内侧 传递 的部 分 。
标 中 ， 量其 节 能特 性 的指 标 主要 有 遮 阳系 数 和传 热 衡 系 数 Ｕ值 ， 各 国 家 、 区均 根 据 实 际使 用 环 境 推 行 而 地

1、适用范围：本标准规定了封胶中空玻璃的分类、技术要求、检验方法、检验规则、包装。

本标准适用有限公司中空节能玻璃产品。

本标准覆盖：GB/T 11944-2012 中空玻璃国家标准2、定义：2.1中空玻璃：两片或多片玻璃其周边用装有干燥剂的铝间隔框隔开并用密封胶密封，使玻璃层间形成有干燥气体空间的产品。

3、分类：3.1按基片的形状分：平面矩形，平面异形、曲面矩形、曲面异形。

3.2按基片的品种分：钢化玻璃、半钢化、夹层、低辐射镀膜玻璃。

3.3按铝间隔条的厚度分：6 mm、9 mm、12 mm、14 mm、16mm、20 mm等。

4、技术要求：4.1干燥剂4.1.1干燥剂为分子筛，分子筛罐装量≥85%。

4.1.2从干燥剂灌装开始，到该部分铝框全部封好胶为止，时间不得超过1个小时，已取出用剩的干燥剂严禁倒回原干燥剂桶,取出超过1小时的干燥剂不允许继续使用，这部分干燥剂须在400℃烘箱内烘干5小时并降温至150-200℃后，方能取出放置在干燥剂桶内密封，待其冷却至室温后重新使用。

4.1.3水温试验：用天平称取100g分子筛，放入烧杯中，用量杯取100mL水,测水温T1并记录,将记下水温的水倒入烧杯中,轻轻搅动，使分子筛和水充分混合后，测温度T2，T2与T1之差不得小于35℃。

4.2铝间隔框4.2.1铝框必须经去污和阳极化处理。

4.2.2铝框上不允许有间断缺孔现象，折弯后出现裂角的不允许使用。

4.2.3铝框的合片放置须平直，平直度允许偏差为±1.0mm，角部为±1.5mm。

4.2.4铝框的接头处须平整，无缝隙，不得存在飞边和毛刺。

4.3丁基胶4.3.1采用自动弯框的中空玻璃，压片后丁基胶应封满铝框与玻璃的接触面（包括角部），不允许间断；使用手工插角的中空玻璃，丁基胶应均匀封满插角与玻璃的接触面，及插角的位置。

4.3.2平面中空玻璃丁基胶宽度允许偏差为±1.0mm，曲面中空玻璃丁基胶宽度允许偏差为±1.5mm。

中空lowe玻璃表述方法
中空Low-E玻璃的表述方法通常为“5+9A+5”，其中“5”表示玻璃的厚度为5毫米，“9A”表示两片玻璃之间的空气层厚度为9毫米，“5”则表示玻璃的数量为两片。

这种玻璃具有优异的隔热、保温性能效果，能够达到“冬暖夏凉”的效果。

在建筑应用中，中空Low-E玻璃可以降低建筑物自重，同时具有美观适用的特点。

此外，低辐射玻璃（Low-E玻璃）也称为低辐射玻璃，采用真空磁控溅射方法在玻璃表面上镀上含有一层或两层甚至三层银层的膜系，来降低能量吸收或控制室内外能量交换，保障生活、工作的舒适性，并以此达到环保节能的目的。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

普通玻璃的表面辐射率在0. 84左右，Low-E 玻璃的表面辐射率在0. 25以下。

这种低辐射膜层对远红外热辐射的反射率很高，能将 80%以上的远红外热辐射 反射回去，而普通透明浮法玻璃、吸热玻璃的远红外反射率仅在12% 左右，所 以Low-e 中空玻璃具有良好的阻隔热辐射透过的作用。

如图 1所示。

热辆射
波长从0.3m 至40m 的太阳辐射和热辐射的强度曲线， A 区是紫外线波段；B 区是可见光波段，玻璃的可见光透过率越高，室内的采光效果越好； C 区是近红
外波段，近红外辐射照射到物体上时，将会转换成远红外线再次辐射出来
；D 区 是22#黑体的远红外辐射强度，暖气、人体、炎热的路面等所发出的热辐射主 要集中在此波段上。

所以，对于寒冷气候，应防止室内的热能 （D 区远红外波段） 向室外泄露，同时提高可见光（B 区）和近红外（C 区）的获得量，俗称保温。

对于 炎热气候,应将外部的近红外（C 区）、远红外（D 区）辐射阻挡在室外，而让可见 光透过，俗称隔热。

在冬季，它对室内暖气及室内物体散发的热辐射， 可以像一面热反射镜一样，将 绝大部分反射回室内，保证室内热量不向室外散失，从而节约取暖费用。

在夏季， 它可以阻止室外地面、建筑物发出的热辐射进入室内，节约空调制冷费用。

Low-E 玻璃的可见光反射率一般在11% 以下，与普通白玻璃相近，低于普通阳光控制 镀膜玻璃的可见光反射率，可避免造成反射光污染。

殳
PY 外 和03 Lew- E 玻璃的节能原理
可见光I 近红外 2 “町
i
5(X1
B
l 10 40
波氏3 rr»。

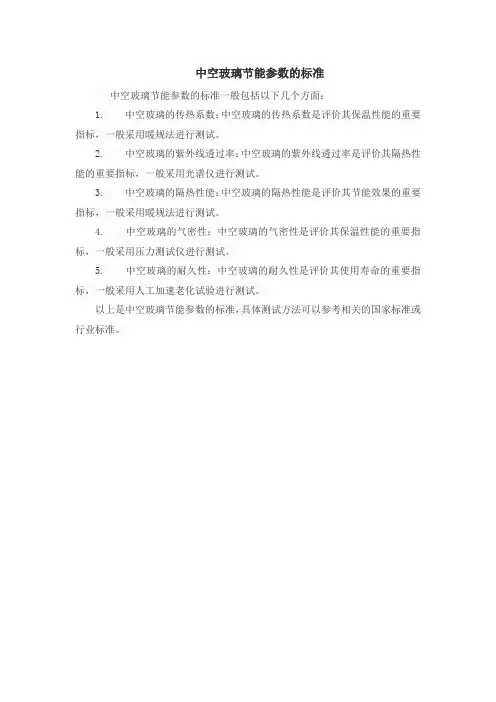

中空玻璃节能参数的标准
中空玻璃节能参数的标准一般包括以下几个方面：
1. 中空玻璃的传热系数：中空玻璃的传热系数是评价其保温性能的重要指标，一般采用暖规法进行测试。

2. 中空玻璃的紫外线透过率：中空玻璃的紫外线透过率是评价其隔热性能的重要指标，一般采用光谱仪进行测试。

3. 中空玻璃的隔热性能：中空玻璃的隔热性能是评价其节能效果的重要指标，一般采用暖规法进行测试。

4. 中空玻璃的气密性：中空玻璃的气密性是评价其保温性能的重要指标，一般采用压力测试仪进行测试。

5. 中空玻璃的耐久性：中空玻璃的耐久性是评价其使用寿命的重要指标，一般采用人工加速老化试验进行测试。

以上是中空玻璃节能参数的标准，具体测试方法可以参考相关的国家标准或行业标准。

中空玻璃概述中空玻璃由美国人于1865年发明，是一种良好的隔热、隔音、美观适用、并可降低建筑物自重的新型建筑材料。

它由两层或多层平板玻璃构成，四周用高强高气密性复合粘结剂，将两片或多片玻璃与边框（铝框架或玻璃条等），经胶结、焊接或熔接而制成。

中间充入干燥气体，框内充以干燥剂，以保证玻璃片间空气的干燥度，而制成的高效能隔音隔热玻璃。

中空玻璃多种性能优越于普通双层玻璃，因此得到了世界各国的认可。

其主要材料是玻璃(可以根据要求选用各种不同性能的玻璃原片，如无色透明浮法玻璃、压花玻璃、吸热玻璃、热反射玻璃、夹丝玻璃、钢化玻璃等)、铝间隔条、弯角栓、丁基橡胶、聚硫胶、干燥剂。

特点中空玻璃的最大优点是节能与环保，现代建筑能耗主要是空调和照明，前者占55%，后者占23%，玻璃是建筑外墙中最薄、最易传热的材料。

中空玻璃由于铝框内的干燥剂通过框上面缝隙使玻璃空腔内空气长期保持干燥，所以隔温性能极好。

它还具有高度隔音的功能。

此外，在室内外温差过大的情况下，传统单层玻璃会结霜。

中空玻璃则由于与室内空气接触的内层玻璃受空气隔层影响，即使外层接触温度很低，也不会因温差在玻璃表面结霜。

中空玻璃的抗风压强度是传统单片玻璃的15倍。

但它的缺点是价格较高。

种类普通透明平中空玻璃，各种镀膜中空玻璃，各类安全性好的中空玻璃，如钢化中空玻璃、夹层中空玻璃、钢化夹层中空玻璃等，还有釉面钢化中空玻璃，彩绘或雕花中空玻璃，异形中空玻璃，各种弧形中空玻璃等。

工艺流程玻璃周边的铝间隔框自动成型灌装干燥剂、在框上涂布丁基胶；自动清洗玻璃原片、上铝间隔框、合片、压片，使两片或更多原片通过丁基胶与铝间隔框粘接在一起并构成第一道密封；最后由封胶机自动混胶、封涂双组份密封胶，构成第二道密封。

可通过控制封胶宽度以达到所需的密封和强度性能，并使中空玻璃内气体层长期保持干燥以避免结露或结霜，国家标准要求当试验温度达到≤-40℃时，中空玻璃内部不能有结露或结霜。

失； 中空 玻璃 的 内部 结 构设 计 的不 合 理 ， 导致 中空 玻
热玻璃 等 。
２ ． ３按产 品结构 分类
璃 内部 的气 体 因温度 差 的作 用产 生对 流 ， 带动 能量 进
行交 换 。从 而产 生能 量 的流失 ， 是构 成 整个 系统 的 窗 的 内外 温 度差 较大 ， 致使 中空玻 璃 内外 的温 度差 也 较大 ， 空气 借 助 冷 辐射 和 热 传 导 的作 用 ， 首 先 在 中空 玻璃 的两 侧 产生 对流 ， 然后 通 过 中空玻 璃 整体传 递 过
玻璃 、 镀 膜 电磁 屏蔽 玻璃 等 。夹层 玻璃 有建 筑 夹层 玻
璃、 飞 机用 玻 璃 、 机 车 车辆 （ 包括火车） 及 船舶 用 夹层
玻璃 、 这 些夹 层玻 璃按 性 能分 还有 电加 温 的导 电 网夹 层玻璃 、 导 电膜夹 层玻 璃 、 防 弹夹层 玻璃 、 防火夹 层玻
２ ３—
去， 造 成 能 量损 失 ， 合 理 的 中空 玻 璃 设计 可 以降 低 气
体 的对 流 ， 从 而 降低能 量 的对流 损失 。
玻 璃 的第 二 面 上 （ 从室外 数） ， 同时 设 计 人 员 也 选 择
Ｓ ｕ ｎ — Ｅ玻 璃 ， 很好 的控 制 阳光 对 室 内 的影 响 ， 从 而 达 到节能 的 目的 。
线 热反 射镀 膜玻 璃 、 中空 玻璃 、 夹 层玻 璃 、 真空 玻璃 等
等。 ２ ． ２按 性 能分 类
空 气 在 冷 的 一 面 下 降 而 在 热 的一 面 上 升 ， 产 生 空 气
对流 ， 而 造 成 能 量 的损 失 。造 成 能 量 损 失 的 原 因有 几个 ： 一 是玻 璃 与 框 架 系 统 的封 闭 不 良 ， 造成 窗 框 内

各类中空玻璃节能特性对比及成本分析中空玻璃是一种由两层玻璃之间注入的气体隔热层所组成的窗户材料。

这种材料不仅具有优良的隔热性能，还能减少室内噪音和室外空气污染物的进入，被广泛应用于建筑行业。

在各类中空玻璃中，常见的有普通中空玻璃、夹层中空玻璃和真空玻璃。

下面将从节能特性和成本两个方面对这三种中空玻璃进行对比分析。

首先是节能特性的对比。

普通中空玻璃具有两层玻璃之间注入的气体隔热层，能够有效地阻挡室外冷热空气向室内传导，起到隔热保温的作用。

夹层中空玻璃在普通中空玻璃的基础上增加了一个夹层，夹层中一般填充有无机气体或干燥的空气，并且夹层两侧的玻璃可以根据需要选择不同的厚度和透明度，进一步提高中空玻璃的隔热性能。

真空玻璃则是在夹层中空玻璃的基础上将夹层两侧的玻璃通过热处理封紧，形成真空层，在玻璃内外建立起低温低气压的区域，因此真空玻璃的隔热性能更好。

综上，从节能特性来看，真空玻璃>夹层中空玻璃>普通中空玻璃。

其次是成本分析。

普通中空玻璃由于结构简单、材料成本相对较低，因此价格相对较低。

夹层中空玻璃由于有夹层结构的加入，材料成本相对于普通中空玻璃会有所增加，因此价格相对较高。

真空玻璃由于采用了更高级的封空技术，成本相对于夹层中空玻璃进一步上升，因此价格较高。

综上，从成本分析来看，普通中空玻璃<夹层中空玻璃<真空玻璃。

综合考虑节能特性和成本分析，可以得出以下结论：真空玻璃具有最好的隔热性能，但价格相对较高；夹层中空玻璃在性能和价格方面做了一个平衡，是目前较为常用的中空玻璃产品；普通中空玻璃虽然性能较弱，但价格相对较低，适合那些对节能性能要求不高的用户。

总之，各类中空玻璃在节能特性和成本方面存在一定差异。

根据实际需求选择适合的中空玻璃产品，既能满足节能的要求，又能在可接受的范围内控制成本。

报人 员。
的发 展趋 势 。 （ 摘 自 中 国 建 筑 玻 璃 与 工 业 玻 璃 网）
节 能 环 保 主 题 下 中 空 玻 璃 获 得 更 广 阔 的 空 间 中 空玻 璃 在 经 过 一 个 多世 纪 的发 展 特 别 是 本
世纪 ５ ０年 代 中 空玻 璃 获 得 了 大 量 的 应 用 ， 尤 其 七
开 始 提 高 生 产 线 的 效 率 ， 将 玻 璃 深 加 工 的 各 个 方 面 都 整 合 起 来 。 这 都 将 成 为 未 来 玻 璃 深 加 工 行 业
年 底 前 ， 鑫 利 、 正 大 ２家 企 业 要 完 成 烟 气 脱 硫 工
程 建 设 ， 双 基 水 泥 要 完 成 １条 新 型 干 法 水 泥 生 产 线低 氮燃 烧技 术 改造 和 脱硝 设 施 建设 。 迎 新 电厂 、 金 丰 球 铁 、 双 基 水 泥 ３家 企 业 要 按 照 特 别 排 放 限 值 标 准 ， 对 现 有 除 尘 设 施 进 行 升 级 改 造 ， 实 现 达
玻 璃 窑 炉 将 改 用 天 然 气 或 煤 制 天 然 气 。 今 年 计 划
完成 ３ ０ ％ 的 改 源 任 务 ， 对 逾 期 完 不 成 改 造 任 务 的 企 业 ，一律 停 止 生产 。 同时 ，扎 实推 进 重 点减 排 工 程建 设 。按 计 划 ，
为 玻 璃 生 产 和 加 工 设 备 带 来 了 机 遇 和 挑 战 。 石 油 和 能源 危 机 必 然 会 促 使 世 界 各 国 更 加 关 注 节 能 ，
相 应 的 法 律 系 统 也 将 逐 步 建 立 和 完 善 。 目前 灵 活
的 生 产 工 艺 和 生 产 设 备 多 功 能 化 是 世 界 玻 璃 加 工 行 业 的 发 展 趋 势 。 他 们 要 求 玻 璃 加 工 设 备 具 有 高 度 可 重 复 性 和 精 确 性 。 汽 车 和 建 筑 玻 璃 一 直 致 力 于 减 少 玻 璃 厚 度 以 满 足 市 场 需 要 ， 这 对 玻 璃 深 加 工 技 术 提 出 了 更 高 的 要 求 。 很 多 玻 璃 深 加 工度 依 赖 国 际 市 场 。 建 筑 安 全 条 例 在 许 多 国 家 已 经 强 制 执 行 。 条 例 规 定 建 筑 玻璃 、高层 建 筑都 必 需 安装 低 辐 射 中空安全 玻 璃 。 低 辐 射 玻 璃 的 需 求 也 将 随 之 大 幅 上 升 。 而 低 辐 射

中空玻 璃 的传 热 系 数 ， 与璃 厚 度 的乘 积有 着 直接 的联 ｍ ・／ 和
系 。 当增加 玻璃 厚 度时 ， 然会 增 大该 片玻 璃 对 热 必 量 传递 的 阻挡 能力 ， 而 降低整 个 中空 玻璃 系统 的 从
学 热工 特性 会 有微 小 的改 变 ， 不会 对 中空 系统 产 但
定 程度 后 ， 阻 的增 长 率 就很 小 了 。 因为 当气 体 热
生 明显 的变 化 ， 以此 处仅 分 析 未进 行 深加 工 的玻 所 璃 原片 。不 同类 型 的玻 璃 ， 单 片使 用 时 的节 能 特 在 性 就有 很 大 的差 别 ， 合成 中空 时 ， 种 形 式 的 组 当 各 合也 会呈 现 出不 同 的变化 特性 。但 在 相 同厚 度 的情 况下 ，组 成 中空玻 璃 时 的传热 系 数 Ｋ值是 相 同 的 。
Ｌ ｗ Ｅ玻 璃 是 一 种 对 波 长 范 围 ４５ｚ ２ ｔ 的 远 ｏ— ．１ ． ｍ－ ５ｘ ｍ
层 厚 度增 加 到一 定 程 度后 ， 体 在 玻璃 之 间 温差 的 气 作 用 下就 会 产 生一 定 的对 流 过程 ， 而 减 低 了气 体 从 层 增厚 的作 用 。如 图 ２所 示 ， 气体层 从 １ ｍ 增加 到 ｍ ９ ｍｍ 时 ， 白玻 中空充 填 空气 时 Ｋ值 下 降 ３ ％ ，ｏ － ７ Ｌｗ Ｅ中空玻 璃充 填空 气 时 Ｋ值 下 降 ５ ％，充填 氩气 时 ３ 下 降 ５ ％。从 ９ ｍ增 加 到 １ ｍ 时 ， 降速 度都 开 ９ ａ ｒ ３ｍ 下 始 变缓 。 ３ ｍ 以后 ， １ｒ ａ Ｋ值反 而有 轻微 的 回升 。 以 ， 所 对 于 ６ ｍ厚 度玻 璃 中空 组 合 ， 过 １ｍｍ 的气体 间 ａ ｒ 超 ３

Low-E中空玻璃Low-E玻璃即低辐射镀膜玻璃(译称娄义)，通过在玻璃表面镀银等金属物质而成，具有环保节能、美观舒适的性能。

Low-E中空玻璃有双层玻璃、低辐射镀银膜、干燥空气组合而成，具有Low-E玻璃和中空玻璃的双重特点，除具有环保节能、美观舒适的性能外，还可以达到隔音降噪的效果，是目前最高端的建筑玻璃产品。

普通中空玻璃是由两片或多片浮法玻璃组合而成。

玻璃片之间夹有充填了干燥剂的铝合金隔框，铝合金隔框与玻璃间用丁其胶结密封后再用聚硫胶或结构胶密封。

空气的热传导率非常低，干燥的空气被密封在两层玻璃之间。

此合成的中空玻璃能有效地直接阻断热量传导的流失。

从而达到节能、防结露等效果。

LOW-E膜面位置在2#或3#时的中空玻璃K值最小（室外为1#位置，室内为4#位置），即保温隔热性能最好。

3#位置时的遮阳系数（衡量玻璃对太阳光总透射比的高低）要大于2#位置，这一区别是在不同气候条件下使用Low-E玻璃时要注意的关键因素。

寒冷气候条件下（北方地区），在对室内保温的同时人们希望更多地获得太阳辐射热量，此时镀膜面应位于3#位置；炎热气候条件下（南方），人们希望进入室内的太阳辐射热量越少越好，此时镀膜面应位于2#位置。

外观LOW-E膜位于不同面产生的外观效果截然不同（不同型号的Low-E玻璃所具有的这种颜色效果差别很大）。

一般而言，LOW-E膜层位于2#位置的外观效果具有镀膜玻璃的质感，而3#位置则没有。

制造商一般在生产中注重控制玻璃面的颜色，即LOW-E膜位于2#位置时的外观颜色。

因此在确定LOW-E膜面位置时，应根据客户的偏重选择，建议注重外观效果的用户选择位于2#位置的LOW-E中空为好。

欧美设计师喜欢选用的另外一种配置是，中空玻璃的外片采用热反射镀膜玻璃，内片采用无色LOW-E玻璃。

其实这种习惯是历史的原因形成的，因为早期几乎没有其他颜色的LOW-E玻璃，只能通过这种方式追求外观装饰效果。

双银LOW-E是指在玻璃同一面上镀两层银膜，两个膜层距离很近，近到能使光线产生干涉现象，这是双银LOW-E比普通LOW-E节能的根本原因。
