分隔屏过热器管材及壁温计算

600MW机组锅炉屏式过热器壁温测试及三维计算摘要：大型锅炉过热器爆管是造成机组强迫停机的重要因素之一，而大多数的爆管都是由管壁超温引起的。

因此，为了准确了解锅炉屏式过热器（屏过）的壁温分布情况，在大别山电厂超临界600MW机组锅炉屏式过热器上进行了炉内外壁温测试，实时采集了炉内壁温及炉外壁温的变化数据，找出了屏式过热器炉内外壁温的关系，并用最小二乘法拟合出二者的关联模型，并进行了三维壁温分布计算分析。

利用所拟合的屏式过热器炉内外壁温的关联模型及炉外可长久保留的测点测量出的温度t0，可以预测发生超温管段的炉内温度。

此外，利用该模型还可验证屏式过热器三维管壁温度计算程序结果的可靠性。

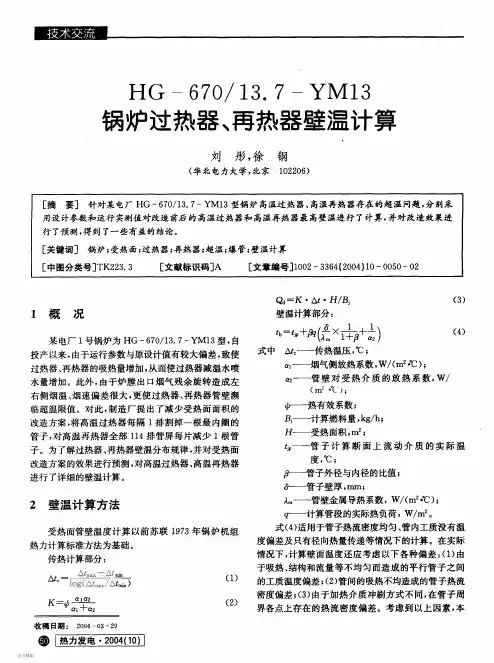

伴随着锅炉蒸汽参数提高及容量增大，过热器和再热器系统成为大容量锅炉本体设计中必不可少的受热面，这两部分受热面内工质的压力和温度都很高，且大多布置在烟温较高的区域，受热面温度接近管材的极限允许温度。

锅炉容量的日益增大，使过热器和再热器系统的设计和布置更趋复杂。

在炉膛出口以及各高温受热面进口截面上，烟气速度及烟温的分布偏差越来越大，使与过热器并列屏片和同屏的各个并列管间的吸热偏差及管壁所承受的壁温差也越来越大。

由于蒸汽流经管内温度不断升高，而管外的烟气温度沿烟道横截面分布不均，且沿烟气流向在不断传热，因而管内各处温度都有不同，使得有的管段温度高于整个管内的平均温度，这也是高温受热面管过热或爆管的主要原因。

要进行大型锅炉高温受热面管壁的监测和寿命预测，必需获得管子各处的温度分布。

在现有测试条件下，还无法对高温受热面炉内壁温进行长期实时监测，只能通过测定炉外壁温去推定炉内壁温。

为此，需要进行锅炉过热器内外壁温对比试验，并利用试验数据进行屏过的壁温计算。

一、试验方案炉内壁温测量及炉内外壁温对比试验需要选定过热器不同管排及内外圈管子，在其上面安装炉内壁温测点，在各种典型工况下进行炉内壁温测量及炉内外壁温对比试验，得到炉内管壁温度分布。

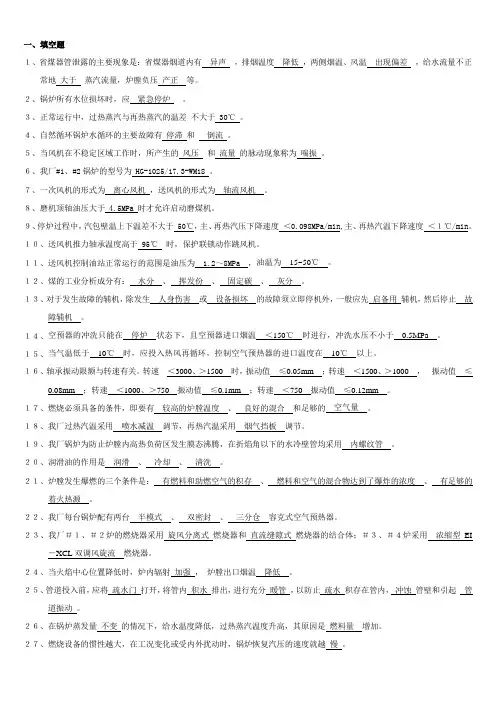

一、填空题１、省煤器管泄露的主要现象是：省煤器烟道内有异声，排烟温度降低，两侧烟温、风温出现偏差，给水流量不正常地大于蒸汽流量，炉膛负压产正等。

２、锅炉所有水位损坏时，应紧急停炉。

３、正常运行中，过热蒸汽与再热蒸汽的温差不大于 30℃。

４、自然循环锅炉水循环的主要故障有停滞和倒流。

５、当风机在不稳定区域工作时，所产生的风压和流量的脉动现象称为喘振。

６、我厂#1、#2锅炉的型号为 HG-1025/17.3-WM18 。

７、一次风机的形式为离心风机，送风机的形式为轴流风机。

８、磨机顶轴油压大于 4.5MPa 时才允许启动磨煤机。

９、停炉过程中，汽包壁温上下温差不大于 50℃，主、再热汽压下降速度＜0.098MPa/min,主、再热汽温下降速度＜１℃/min。

１０、送风机推力轴承温度高于 95℃时，保护联锁动作跳风机。

１１、送风机控制油站正常运行的范围是油压为 1.2～8MPa ，油温为15~50℃。

１２、煤的工业分析成分有：水分、挥发份、固定碳、灰分。

１３、对于发生故障的辅机，除发生人身伤害或设备损坏的故障须立即停机外，一般应先启备用辅机，然后停止故障辅机。

１４、空预器的冲洗只能在停炉状态下，且空预器进口烟温＜150℃时进行，冲洗水压不小于0.5MPa。

１５、当气温低于10℃时，应投入热风再循环，控制空气预热器的进口温度在10℃以上。

１６、轴承振动限额与转速有关。

转速＜3000、＞1500时，振动值≤0.05mm；转速＜1500、＞1000，振动值≤0.08mm；转速＜1000、＞750振动值≤0.1mm；转速＜750振动值≤0.12mm。

１７、燃烧必须具备的条件，即要有较高的炉膛温度、良好的混合和足够的空气量。

１８、我厂过热汽温采用喷水减温调节，再热汽温采用烟气挡板调节。

１９、我厂锅炉为防止炉膛内高热负荷区发生膜态沸腾，在折焰角以下的水冷壁管均采用内螺纹管。

２０、润滑油的作用是润滑、冷却、清洗。

２１、炉膛发生爆燃的三个条件是：有燃料和助燃空气的积存、燃料和空气的混合物达到了爆炸的浓度、有足够的着火热源。

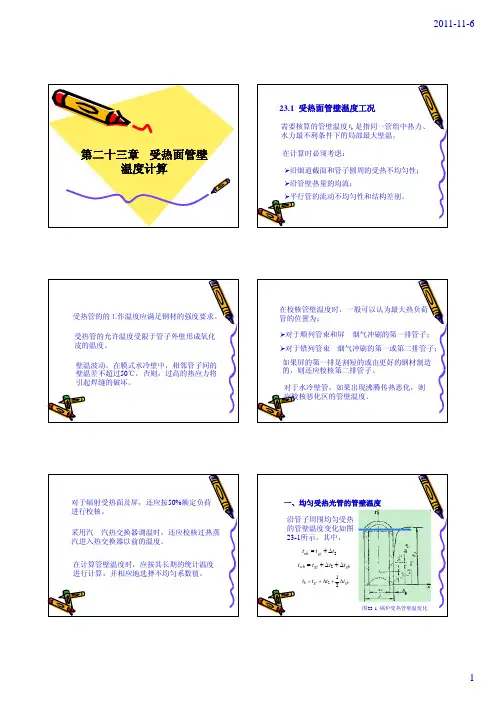

一、均匀受热光管的管壁温度图23-1 锅炉受热管壁温变化图23-5 膜式水冷壁管结构膜式水冷壁鳍片管正面壁温的确定与光管的相同，其均流系数按前述方法确定也具有足够的精确性。
