换热器及其热计算

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh (Hh,1- Hh,2 ) = Wc (Hc,2- Hc,1 )
式中：
Q为换热器的热负荷，kj/h或kw;
W为流体的质量流量，kg/h ；
H为单位质量流体的焓，kj/kg ；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q二Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg. C );
T为热流体的温度，C;
T为冷流体的温度，C
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h 1kcal=4.18kj 2、
温差
(1)逆流
热流体温度T: T1 F2
冷流体温度t: t211
温差△: △1—42
△m二(42- 41) /ln(A t2/ 41)
(2)并流
热流体温度T: T1 —T2
冷流体温度t: t1 T2
温差△: △2—/M
△m二（42- 41） /ln（A t2/ 41）
3、面积计算
S=Q/（K. 4tm）
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m; L为管长, m。

四、注意事项
冷凝段:潜热（根据汽化热计算）
冷却段:显热（根据比热容计算
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书,
学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh（Hh,1-Hh,2）=Wc（Hc,2-Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K.△tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1）3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算
如有侵权请联系告知删除，感谢你们的配合！。

换热器热量及面积计算
一、热量计算 1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1） 3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

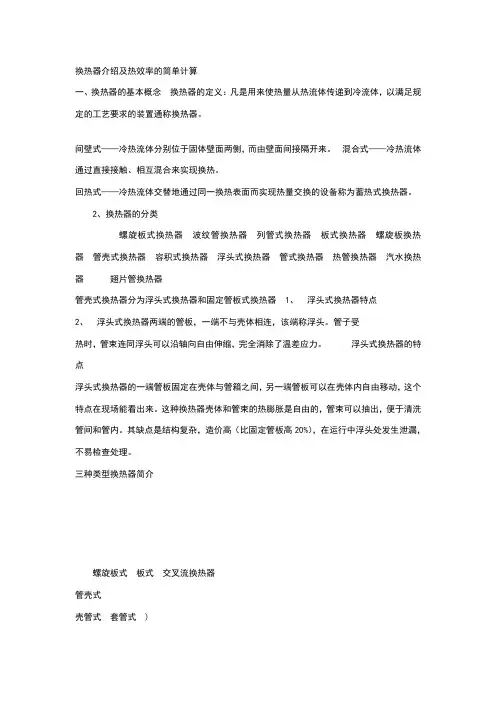

换热器介绍及热效率的简单计算一、换热器的基本概念换热器的定义：凡是用来使热量从热流体传递到冷流体，以满足规定的工艺要求的装置通称换热器。

间壁式——冷热流体分别位于固体壁面两侧，而由壁面间接隔开来。

混合式——冷热流体通过直接接触、相互混合来实现换热。

回热式——冷热流体交替地通过同一换热表面而实现热量交换的设备称为蓄热式换热器。

2、换热器的分类螺旋板式换热器波纹管换热器列管式换热器板式换热器螺旋板换热器管壳式换热器容积式换热器浮头式换热器管式换热器热管换热器汽水换热器翅片管换热器管壳式换热器分为浮头式换热器和固定管板式换热器1、浮头式换热器特点2、浮头式换热器两端的管板，一端不与壳体相连，该端称浮头。

管子受热时，管束连同浮头可以沿轴向自由伸缩，完全消除了温差应力。

浮头式换热器的特点浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可以在壳体内自由移动，这个特点在现场能看出来。

这种换热器壳体和管束的热膨胀是自由的，管束可以抽出，便于清洗管间和管内。

其缺点是结构复杂，造价高（比固定管板高20%），在运行中浮头处发生泄漏，不易检查处理。

三种类型换热器简介螺旋板式板式交叉流换热器管壳式壳管式套管式)蓄热式混合式间壁式板翅式管翅式管束式浮头式换热器适用于壳体和管束温差较大或壳程介质易结垢的条件。

3、固定管板式换热器(,4E-401, 4E-200)固定管板式换热器主要有外壳、管板、管束、顶盖（又称封头）等部件构成。

在圆形外壳内，装入平行管束，管束两端用焊接或胀接的方法固定在管板上，两块管板与外管直接焊接，装有进口或出口管的顶盖用螺栓与外壳两端法兰相连。

它的特点是结构简单，没有壳侧密封连接，相同的壳体内径排管最多，在有折流板的流动中旁路最小，管程可以分成任何管程数，因两个管板由管子互相支撑，故在各种管壳式换热器中它的管板最薄，造价最低，因而得到广泛应用。

这种换热器的缺点是：壳程清洗困难，有温差应力存在。

当冷热两种流体的平均温差较大，或壳体和传热管材料膨胀系数相差较大，热应力超过材料的许用应力时，在壳体上需设膨胀节，由于膨胀节强度的限制，壳程压力不能太高。

换热器换热量计算公式换热器是一种用于将热量从一种介质传递到另一种介质的装置。

根据换热器的类型和工作原理的不同，换热量的计算公式也会有所不同。

下面将介绍几种常见的换热器及其换热量计算公式。

1.单相流体传热换热器单相流体传热换热器是将一个单相流体中的热量传递到另一个单相流体中的换热器。

换热量的计算公式基于热平衡原理，即热量在两个流体之间的传递是相等的。

Q=m·c·(T2-T1)其中，Q为换热量，单位为焦耳/秒（J/s）或瓦特（W）；m为流经换热器的质量流率，单位为千克/秒（kg/s）；c为流体的比热容，单位为焦耳/千克·摄氏度（J/(kg·°C)）；T1和T2分别为流体的入口温度和出口温度，单位为摄氏度（°C）。

在实际应用中，为了计算方便，可以将换热率（U）引入公式。

换热率是描述换热器传热性能的参数，通常通过实验或理论计算确定。

Q=U·A·(T2-T1)其中，U为换热率，单位为焦耳/秒·平方米·摄氏度（J/(s·m^2·°C)）或瓦特/平方米·摄氏度（W/(m^2·°C)）；A为换热面积，单位为平方米（m^2）。

2.蒸发冷凝换热器蒸发冷凝换热器用于将一种流体从液态转化为气态或从气态转化为液态的过程中传递热量。

换热量的计算公式基于摩尔焓的变化。

Q=G·(h2-h1)其中，Q为换热量，单位为焦耳/秒（J/s）或瓦特（W）；G为质量流率，单位为摩尔/秒（mol/s）；h1和h2分别为流体的入口摩尔焓和出口摩尔焓，单位为焦耳/摩尔（J/mol）。

在实际应用中，为了计算方便，可以将换热系数（U）引入公式，并结合换热面积（A）进行计算。

Q=U·A·(h2-h1)其中，U为换热系数，单位为焦耳/秒·平方米·摄氏度（J/(s·m^2·°C)）或瓦特/平方米·摄氏度（W/(m^2·°C)）。

换热器热量及面积计算公式换热器是工业生产中常用的设备之一，用于将热量从一个介质传递到另一个介质。

其核心功能是通过增大热交换面积，使热量能够更加有效地传递。

在换热器的设计中，热量及面积的计算是至关重要的。

换热器的热量计算是根据热传导的基本原理来进行的。

热传导是指热量从高温区域传递到低温区域的过程。

热传导的速率与温度差、介质的导热系数和热传导距离有关。

换热器的热量传递公式可以表示为：Q=U×A×ΔT其中，Q表示热量传递量，U表示换热系数，A表示换热面积，ΔT表示温度差。

换热系数U是一个关键的参数，它表示单位面积上，单位时间内热量的传递量。

换热系数的大小受多种因素影响，包括换热器的结构、介质的性质和流体运动方式等。

为了计算得到准确的热量传递量，我们需要确定换热系数U的数值。

换热系数U的计算可以根据实际情况采取不同的方法，常见的有经验法、理论法和试验法等。

换热器面积计算公式：换热器的设计中，换热面积的计算是为了满足所需的热量传递量。

基本原则是通过增大换热面积，提高热量的传递效率。

换热器的面积计算公式可以表示为：A=Q/U/ΔT其中，Q表示所需的热量传递量，U表示换热系数，ΔT表示温度差。

根据这个公式，我们可以根据所需的热量传递量来计算换热器的面积。

需要注意的是，在实际应用中，热量及面积的计算往往需要考虑许多复杂的因素，比如介质的流动性质、传热表面的布局和形式、管路的阻力损失等。

因此，在设计换热器时，需要综合考虑这些因素，以确保换热器能够满足所需的热量传递要求。

此外，还有一些常见的换热器类型，如壳管式换热器、板式换热器、螺旋板换热器等，它们的热量及面积的计算公式可能会有所不同。

因此，在实际应用中，需要根据具体的换热器类型和设计要求来选择相应的计算公式。

总结起来，换热器的热量及面积计算是一个复杂的过程，需要综合考虑多种因素。

上述的热量及面积计算公式只是基本的参考，实际设计中还需要根据具体情况进行调整和优化。

换热器热量及面积【2 】盘算一.热量盘算1.一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷,kj/h或kw;W为流体的质量流量,kg/h;H为单位质量流体的焓,kj/kg;下标c和h分离表示冷流体和热流体,下标1和2分离表示换热器的进口和出口.2.无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容,kj/(kg.℃);T为热流体的温度,℃;t为冷流体的温度,℃.3.有相变化a.冷凝液在饱和温度下分开换热器,Q=W h r=W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速度（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度,则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）]=W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））;T s为饱和液体的温度（℃）二.面积盘算1.总传热系数K管壳式换热器中的K值如下表：注：1w=1J/s=3.6kj/h=0.86kcal/h1kcal=4.18kj2.温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差,两种流体在热交流器中传热进程温差的积分的平均值.( 恒温传热时△t=T-t,例如：饱和蒸汽和沸腾液体间的传热.) 对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型盘算所以出来一个相瞄精确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.假如△T1/△T2≤1.7时,△Tm=（△T1+△T2）/2二种流体在热交流器中传热进程温差的积分的平均值.逆流时△T1=T1-t2 △T2=T2-t1顺流时△T1=T1-t1 △T2=T2-t2个中：T1 ——热流进口温度℃T2——热流出口温度t1——冷流进口温度t2——冷流出口温度ln——天然对数3.面积盘算S=Q/(K.△t m)三.管壳式换热器面积盘算S=3.14ndL个中,S为传热面积m2.n为牵制的管数.d为管径,m;L为管长,m. 注：冷凝段为潜热,依据汽化热盘算;冷却段为显热,依据比热容盘算.。

换热器热量及面积计较之五兆芳芳创作一、热量计较1、一般式Q=Qc=QhQ=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h辨别暗示冷流体和热流体，下标1和2辨别暗示换热器的进口和出口.2、无相变更Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)式中：cp为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃.3、有相变更a.冷凝液在饱和温度下离开换热器，Q=Whr=Wccp,c(t2-t1)式中：Wh为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=Wh[r+cp,h（Ts-Tw）]=Wccp,c(t2-t1)式中：cp,h为冷凝液的比热容（J/（kg/℃））；Ts为饱和液体的温度（℃）二、面积计较1、总传热系数K管壳式换热器中的K值如下表：注：1w=1J/s=kj/h=kcal/h1kcal=kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△tm=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热互换器中传热进程温差的积分的平均值.( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热.)对数平均温差因为在冷凝器板换一系列的换热器中温度是变更的为了我们更好的选型计较所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热互换器中传热进程温差的积分的平均值.逆流时△T1=T1-t2 △T2=T2-t1顺流时△T1=T1-t1 △T2=T2-t2其中：T1 ——热流进口温度℃T2——热流出口温度t1——冷流进口温度t2——冷流出口温度ln——自然对数3、面积计较S=Q/(K.△tm)三、管壳式换热器面积计较其中，S为传热面积m2、n为管制的管数、d为管径，m；L为管长，m.注：冷凝段为潜热，按照汽化热计较；冷却段为显热，按照比热容计较.。

换热器热量及面积计算一、热量计算1、一般式Q=Wh （Hh,1- Hh,2 ）= Wc （Hc,2- Hc,1 ）式中：Q 为换热器的热负荷，kj/h 或kw；W 为流体的质量流量，kg/h ；H 为单位质量流体的焓，kj/kg ；下标c 和h 分别表示冷流体和热流体，下标 1 和2 分别表示换热器的进口和出口。

2、无相变化Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)式中cp 为流体平均定压比热容，kj/(kg. ℃)；T 为热流体的温度，℃；T 为冷流体的温度，℃二、面积计算1、总传热系数K管壳式换热器中的K 值如下表冷流体热流体总传热系数K，w/(m2. ℃）水水850-1700水气体17-280水有机溶剂280-850 水轻油340-910 水重油60-280有机溶剂有机溶剂115-340 水水蒸气冷凝1420-4250 气体水蒸气冷凝30-300水低沸点烃类冷凝455-1140 水沸腾水蒸气冷凝2000-4250 轻油沸腾水蒸气冷凝455-1020注：1w=1J/s=3.6kj/h=0.86kcal/h1kcal=4.18kj 2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△tm= （△t2- △t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△tm= （△t2- △t1）/㏑（△t2/△t1）3、面积计算S=Q/(K. △tm)三、管壳式换热器面积计算S=3.14ndL其中，S 为传热面积m2 、n 为管束的管数、d 为管径，m；L 为管长，m。

四、注意事项冷凝段：潜热（根据汽化热计算）冷却段：显热（根据比热容计算Welcome To Download !!!欢迎您的下载，资料仅供参考！。

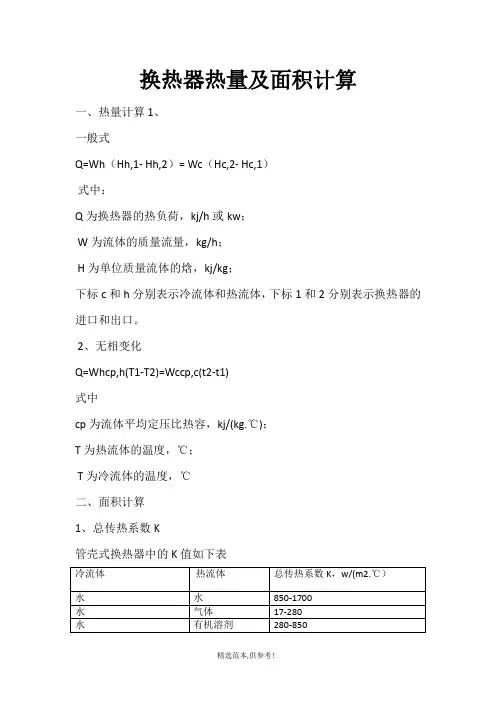

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh（Hh,1-Hh,2）=Wc（Hc,2-Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K.△tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

换热器热量及面积计算公式-CAL-FENGHAL-(YICAI)-Company One 1换热器热量及面积计算1、一般式Q二Qc二QhQ二Wh(Hh,i- Hh z2)= Wc (He,2- Hej)式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焰，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化Q=WhCp,h(Tl-T2)=WcCp,c(t2-tl)式中：Cp为流体平均定压比热容，kj/(kg.°C)；T为热流体的温度，°C；t为冷流体的温度，°C。

3、有相变化乩冷凝液在饱和温度下离开换热器，Q二Whr = w c c P,c(t2-ti)式中：Wh为饱和蒸汽(即热流体)冷凝速率(即质量流量)(kg/s)r为饱和蒸汽的冷凝潜热(J/kg)b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=Wh[r+C P/h (Ts-Tw) ] = WcC P/c(t2-ti)式中：Cp,h为冷凝液的比热容(J/ (kg/°C) ) ； Ts为饱和液体的温度(°C)二、面积计算1、总传热系数K管壳式换热器中的K值如下表:注:1 w = 1 J/s = kj/h = kcal/h1 kcal = kj2、温差(1)逆流热流体温度T： T1-T2冷流体温度t： t2-tl温差Z\t： Atl—At2T1 ——热流进口温度。

C T2——热流出口温度tl——冷流进口温度t2——冷流出Atm= (At2-Atl) /In (At2/Atl)(2)并流热流体温度T： T1-T2冷流体温度t： tl-t2温差Z\t： At2—AtlAtm= (At2-Atl) /In (At2/Atl)对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。

(恒温传热时At二T-t,例如：饱和蒸汽和沸腾液体间的传热。

换热器热量及面积计算（一）
一、热量计算 1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1） 3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算。

换热器热流量的计算公式
一、热量计算
1、一般式
Q=W h（H h,1- H h,2）= W c（H c,2- H c,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)
式中：
c p为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃。

二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表：
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj
2、温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△t m=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K.△t m)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算）。

换热器介绍及热效率的简单计算一、换热器的基本概念换热器的定义：凡是用来使热量从热流体传递到冷流体，以满足规定的工艺要求的装置通称换热器。

间壁式——冷热流体分别位于固体壁面两侧，而由壁面间接隔开来。

混合式——冷热流体通过直接接触、相互混合来实现换热。

回热式——冷热流体交替地通过同一换热表面而实现热量交换的设备称为蓄热式换热器。

2、换热器的分类？螺旋板式换热器波纹管换热器列管式换热器板式换热器螺旋板换热器管壳式换热器容积式换热器浮头式换热器管式换热器热管换热器汽水换热器翅片管换热器管壳式换热器分为浮头式换热器和固定管板式换热器 1、浮头式换热器特点2、浮头式换热器两端的管板，一端不与壳体相连，该端称浮头。

管子受热时，管束连同浮头可以沿轴向自由伸缩，完全消除了温差应力。

浮头式换热器的特点浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可以在壳体内自由移动，这个特点在现场能看出来。

这种换热器壳体和管束的热膨胀是自由的，管束可以抽出，便于清洗管间和管内。

其缺点是结构复杂，造价高（比固定管板高20%），在运行中浮头处发生泄漏，不易检查处理。

三种类型换热器简介螺旋板式板式交叉流换热器管壳式壳管式套管式 )蓄热式混合式间壁式板翅式管翅式管束式浮头式换热器适用于壳体和管束温差较大或壳程介质易结垢的条件。

3、固定管板式换热器(,4E-401, 4E-200)固定管板式换热器主要有外壳、管板、管束、顶盖（又称封头）等部件构成。

在圆形外壳内，装入平行管束，管束两端用焊接或胀接的方法固定在管板上，两块管板与外管直接焊接，装有进口或出口管的顶盖用螺栓与外壳两端法兰相连。

它的特点是结构简单，没有壳侧密封连接，相同的壳体内径排管最多，在有折流板的流动中旁路最小，管程可以分成任何管程数，因两个管板由管子互相支撑，故在各种管壳式换热器中它的管板最薄，造价最低，因而得到广泛应用。

这种换热器的缺点是：壳程清洗困难，有温差应力存在。

换热器及其热计算换热器是一种用于传递热量的设备，主要用于工业和能源领域。

在工业过程中，换热器可以用来加热或降温流体，以满足不同的生产需求。

在能源领域，换热器可以用于发电厂中的汽轮机、锅炉和冷凝器等设备，以提高能源利用效率。

换热器通常由管束和壳体两部分组成。

管束是一系列平行排列的管子，流体通过管子中的壁面进行传热。

壳体是将管束封装在其中的外壳，流体在壳体外部流动，通过管束与壳体之间的传热面进行传热。

换热器的设计和运行通常需要进行热计算，以确定热量传递效果和性能。

热计算是换热器设计的重要步骤之一、在热计算中，需要考虑换热器的传热系数、换热面积、传热效率以及流体的物性等因素。

换热器的传热系数是描述换热器传热性能的指标，表示单位面积换热器表面每秒钟传递的热量。

传热系数受到流体性质、几何形状和壁面条件的影响。

换热面积是决定热传递量的重要因素，通常通过增大管束的数量和长度来增加换热面积。

传热效率是描述换热器传热性能的另一个指标，表示实际传热量与理论传热量之间的比值。

流体的物性参数如流体的温度、流速、压力和物料特性等也是热计算中需要考虑的因素。

流体的温度差是决定热传递量的主要因素之一，通常通过设计合适的进出口温度来控制。

流体的流速和压力可以影响流体的传热性能，较高的流速可以增加传热系数，但也会增加流体的压降。

物料的特性如热导率和比热容等也会影响热传递性能，不同的物料具有不同的传热特性。

在热计算中，通常使用换热器的传热方程来进行计算。

主要的传热方程有两个，即质量平衡方程和能量平衡方程。

质量平衡方程描述了流体在管束和壳体之间的流动情况，考虑到流体的质量流率和流体的物性参数。

能量平衡方程描述了热量在管束和壳体之间的传递情况，考虑到热流量和温度差。

通过求解这两个方程，可以得到换热器的传热系数、传热面积和传热效率等参数。

除了传热方程，还需要考虑一些其他的因素，例如换热器的材料选择、流体的流动方式和流动分布等。

换热器的材料选择需要考虑到流体的腐蚀性、温度和压力等因素。
