电容器类型(图片)

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。

图2汽车发电机用二极管。

图3，5玻璃封装小电流二极管。

图4 砷化镓红外发光二极管。

图6 激光二极管。

图7 双二极管。

图8 大电流二极管模块。

图9 大电流二极管。

图10，11 发光二极管数码管图1，2，3，4 普通二极管。

图5柱形贴片二极管。

图6，7贴片二极管图1，2，3，4，5螺栓大电流二极管。

图7，8，9，10，11辫式螺栓大电流二极管二极管的图片第4幅：各种发光二极管三极管图片识别第1幅：各种三极管封装图片晶体三极管图片三极管图片识别第2幅：各种三极管图片注意：有些象第2幅，除图1，7以外，有的是单个二极管或双二极管。

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容各种电容器图片第2幅图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

各种电容器图片第3幅：图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷各种电容器图片第4幅：图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

各种电容器图片第5幅：图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。

图2汽车发电机用二极管。

图3，5玻璃封装小电流二极管。

图4 砷化镓红外发光二极管。

图6 激光二极管。

图7 双二极管。

图8 大电流二极管模块。

图9 大电流二极管。

图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3，4 普通二极管。

电容分类外观图详解CBB19金属化聚丙烯膜圆轴向电容器特点和用途:特点:以金属化聚丙烯膜作介质和电极,用阻然胶带外包和环氧树脂密封,具有电性能优良,可靠性好,耐温度高,体积小,容量大等特点和良好的自愈性能。

用途:本产品适用于仪器、仪表、家用电器等交、直流电路,广泛应用于音响系统分频线路中。

技术指标:(GB10190-1988 GB/T10191-19881使用温度-55℃~+100℃2 容量范围0.1µF~15µF3 允许偏差J(±5%;K(±10%4 额定电压250V,400V ,630V ,1000V ,1250V(DC5 耐电压 1.7UR2S(1.5UR5S6 损耗角≤0.002 1KHZ7 绝缘电阻C≤0.33µF UR≤100V ≥50000MΩ;UR>100V ≥100000MΩ;C>0.33µF UR≤100V ≥15000S;UR>100V ≥30000SCBB20金属化聚丙烯膜扁轴向电容器特点及用途:特点:以金属化聚丙烯膜作介质和电极,用阻然胶带外包和环氧树脂密封,具有电性能优良,可靠性好,耐温度高,体积小,容量大等特点和良好的自愈性能。

用途:本产品适用于仪器、仪表、家用电器等交、直流电路,广泛应用于音响系统分频线路中。

技术指标:(GB10190-1988 GB/T10191-19881 使用温度-55℃~+100℃2 容量范围0.1µF~100µF3 允许偏差J(±5%;K(±10%4 额定电压250V 400V 630V 1000V 1250V(DC5 耐电压 1.7VR2S(1.5VR5S6 损耗角C≤10µF ≤0.002 1KHZC>10µF ≤0.003 1KHZ7 绝缘电阻C≤0.33µF UR≤100V ≥50000MΩUR>100V ≥100000MΩC>0.33µF UR≤100V ≥15000SUR>100V ≥30000SCL19金属化聚脂膜圆轴向电容器特点及用途:特点:以金属化聚脂膜作介质和电极,用绝缘材料包封,单向引出,具有电性能优良,可靠性好,耐温高,体积小,容量大等特点和良好自愈性能。

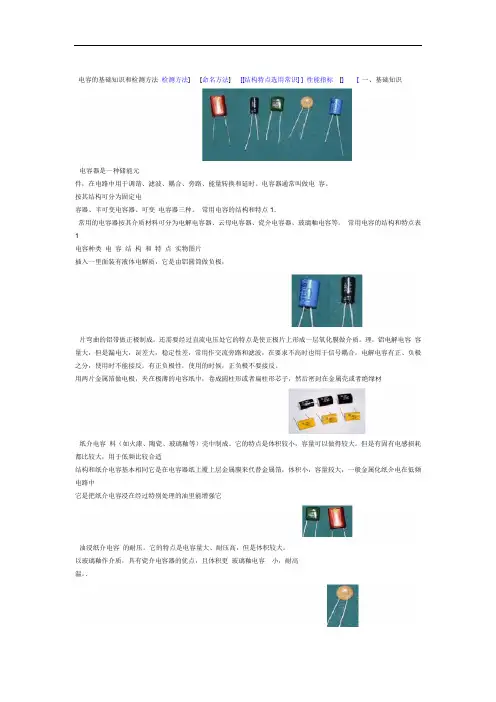

电容的基础知识和检测方法检测方法][命名方法][[结构特点选用常识]]性能指标[][一、基础知识电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。

电容器通常叫做电容。

按其结构可分为固定电容器、半可变电容器、可变电容器三种。

常用电容的结构和特点1．常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。

常用电容的结构和特点表1电容种类电容结构和特点实物图片插入一里面装有液体电解质，它是由铝圆筒做负极，片弯曲的铝带做正极制成。

还需要经过直流电压处它的特点是使正极片上形成一层氧化膜做介质。

理，铝电解电容容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。

电解电容有正、负极之分，使用时不能接反。

有正负极性，使用的时候，正负极不要接反。

用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材纸介电容料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感损耗都比较大，用于低频比较合适结构和纸介电容基本相同它是在电容器纸上覆上层金属膜来代替金属箔，体积小，容量较大，一般金属化纸介电在低频电路中它是把纸介电容浸在经过特别处理的油里能增强它油浸纸介电容的耐压。

它的特点是电容量大、耐压高，但是体积较大。

以玻璃釉作介质，具有瓷介电容器的优点，且体积更玻璃釉电容小，耐高温。

．在陶瓷基体两面喷涂银层，然后烧成用陶瓷做介质，银质薄膜做极板制成。

它的特点是体积小，耐热性好、陶瓷电容损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。

结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定薄膜电容性较好，适宜做旁路电容。

聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

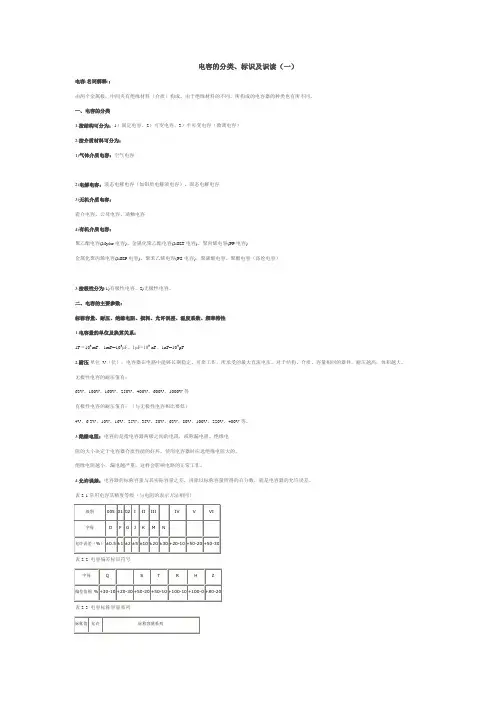

电容的分类、标识及识读（一）电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同。

一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)、聚丙烯电容(PP电容)金属化聚丙烯电容(MKP电容)、聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。

二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。

对于结构、介质、容量相同的器件，耐压越高，体积越大。

无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。

绝缘电阻的大小决定于电容器介质性能的好坏。

使用电容器时应选绝缘电阻大的。

绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。

4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。

表2-1常用电容其精度等级（与电阻的表示方法相同）表2-2 电容偏差标识符号表2-3 电容标称容量系列表2-4不同类别电容的标称容量系列值5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。

常用电子元件电容电容器俗称电容。

它是在两个金属电机之间夹了一层电介质构成。

所以它具有了存储电荷的能力。

所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。

一些常用电容器外观见图1。

图一电容在电子线路中也是广泛应用的器件之一。

我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。

电容的分类：按照电介质的不同，电容有很多种。

我们常见、常用的电容主要有：名称优点缺点主要应用瓷片电容体积特别小，高频损耗少，耐高温，价格低廉容量小普遍应用涤纶电容体积小，容量大电解电容容量特别大铝电解电容漏电大，容量不准确。

钽电解电容性能好但价格高耦合、滤波云母电容性能稳定，耐高温、高压。

高频性能好发光二极管纸介电容体积较小，容量较大、价格低高频性能较差我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。

按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。

普通收音机选台的就是使用可变电容。

我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。

电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。

电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。

电解电容我们常用图6的符号表示。

图6：电解电容的标示符号电容的主要性能数：1、电容标称容量。

描述电容容量大小的参数，单位为“法（F）”。

在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。

其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。

电容资料大全（含图片）本文件中资料自网站下载，本人是新手，有不合理或不足的地方希望各位大侠改进，我的邮箱：谢谢！电容的种类1、分类按照电容是否有极性可分为：无极性电容和有极性电容；按照电容容量是否可变可分为：可以分为固定电容、可变电容和微调电容；按照电容的安装方式来分可以分为直插电容和贴片电容；按照电容的构成材料来分可以分成：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容2、作用电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐。

隔直流：作用是阻止直流通过而让交流通过。

旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。

耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。

滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。

储能：储存电能，用于必须要的时候释放。

电解电容的应用设计小经验：1、电解电容在滤波电路中根据具体情况取电压值为噪声峰值的1.2--1.5倍，并不根据滤波电路的额定。

2、电解电容的正下面不得有焊盘和过孔。

3、电解电容不得和周边的发热元件直接接触。

4、铝电解电容分正负极，不得加反向电压和交流电压，对可能出现反向电压的地方应使用无极性电容。

5、对需要快速充放电的地方，不应使用铝电解电容器，应选择特别设计的具有较长寿命的电容器。

6、不应使用过载电压（1）直流电压玉文博电压叠加后的缝制电压低于额定值。

（2）两个以上电解电容串联的时候要考虑使用平衡电阻器，使得各个电容上的电压在其额定的范围内。

7、设计电路板时，应注意电容齐防爆阀上端不得有任何线路，，并应留出2mm以上的空隙。

8、电解也主要化学溶剂及电解纸为易燃物，且电解液导电。

当电解液与pc板接触时，可能腐蚀pc板上的线路，以致生烟或着火。

因此在电解电容下面不应有任何线路。

9、设计线路板向背应确认发热元器件不靠近铝电解电容或者电解电容的电容的型号命名：容量计算：一般两级X电容，前一级用0.47uF,第二基用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。

电容分类图片-各种电容器图片1、胆电容2、灯具电容器3、MKPH电容4、MET电容5、PEI电容6、胆贴片电容7、MPE电容8、贴片电容10 PEI电容11、轴向电解电容器12、MPP电容1、PPN电容2、PET电容3、MEA电容4、MPB 电容5、PPT 电容6、MPT电容7、电解电容器8、MET电容9、MKPH电容10、电机用电容11、电机用电容12、MKS电容。

1、MKS电容2、瓷片电容3、MKP电容4、MKP电容5、贴片电解电容6、史普瑞电容Sprague Orange Drop Capacitors7、电机用电容8、MKT电容9、陶瓷电容。

1、MKS电容3、云母电容4、MPP电容5、MKP电容8、云母电容9、MEP电容10、MPP电容11、PPN电容12、PEI电容1、陶瓷电容器2、陶瓷电容器3、陶瓷电容器4、色环陶瓷电容5、电机起动及运行电容器10、电机起动及运行电容器11、电机起动及运行电容器12充放电用电容1、双连调谐电容2、微调电容3、四连调谐电容4、单连调谐电容铝电解电容器具有极性,容量大，能耐受大的脉动电流，容量误差大，泄漏电流大；普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率,用于低频旁路、信号耦合、电源滤波。

钽电解电容器漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态,用于超小型高可靠机件中.薄膜电容器频率特性好，介电损耗小不能做成大的容量，耐热能力差, 用于滤波器、积分、振荡、定时电路。

瓷介电容器频率特性好，介电损耗小，有温度补偿作用，受振动会引起容量变化,特别适于高频旁路.可变电容器可变电容器是一种电容量可以在一定范围内调节的电容器，通常在无线电接收电路中作调谐电容器用。

可变电容器按其使用的介质材料可分为空气介质可变电容器和固体介质可变电容器。

微调电容器半可变电容器也称微调电容器，在各种调谐及振荡电路中作为补偿电容器或校正电容器使用。

电容分类图片-各种电容器图片第1幅图1胆电容。

图2灯具电容器。

图3 MKPH 电容。

图4 MET电容。

图5 , 10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11轴向电解电容器。

图12 MPP电容3)（2）⑶T4+0K 2S0VMET CHfl Jr ■'J ■■- -M(TO)图1 PPN 电容。

图2 PET7电解电容器。

图4CKMET CH电容。

图3 MEA 电容图4MPB8 MET 电容。

图9 MKPH 电容。

图10(10IO U F ?SOTMPT CH（6）(9)(U)电容。

图5 PPT 电容。

图6 MPT 电容。

图11电机用电容。

图12 MKS 电容MKS 4■@ MKP-X2込典 300V - 4D/1O5/21趙iocfllus0,047/250-铲霜亠底一11 \(| )⑵1 1(7)第3幅：图1 MKS 电容。

图2瓷片电容。

图3 , 4 MKP 电容。

图5贴片电解电容。

图6史普瑞电容 SpragueOrange Drop Capacitors 。

图7电机用电容。

图 8 MKT 电容。

图9陶瓷电容。

I 9SSODdJ(9)第4幅:图1 MKS电容。

图3 , 8云母电容。

图 4 MPP电容。

图5 MKP 电容。

图9 MEP电容。

图10 MPP 电容。

图11 PPN 电容。

图12 PEI电容。

第5幅：图1 ,2 , 3，陶瓷电容器。

图4色环陶瓷电容。

图5, 10 ,11，电机起动及运行电容器。

图12充放电用电容第6幅：图1双连调谐电容。

图2微调电容。

图3四连调谐电容。

图4单连调谐电容。
