电容的分类、作用及图解

电容的分种类
电容器可以根据不同的性质和工作原理分为多种类型，常见的电容器种类包括以下几种：
1. 电解电容器（Electrolytic Capacitor）：主要用于大电容量和低价格的应用场合，具有极性，一端为正极，一端为负极。

2. 陶瓷电容器（Ceramic Capacitor）：体积小、价格便宜，常用于高频电路和稳压电路等。

3. 金属薄膜电容器（Metal Film Capacitor）：具有较高的耐压能力和稳定性，适用于精密仪器和高保真音频设备等。

4. 金属箔电容器（Metal Foil Capacitor）：具有较高的容量和低损耗，适用于高频、高压、高精度的场合。

5. 有机电解电容器（Polymer Electrolytic Capacitor）：结构紧凑，寿命较长，适用于小型电子设备和数字产品等。

6. 有机薄膜电容器（Organic Film Capacitor）：具有较高的容量和较低的温度系数，适用于高频脉冲电路和滤波电路等。

7. 变压器电容器（Variable Capacitor）：可通过改变电容值调节电路参数，常用于调谐电路和无线电收发器件等。

8. 超级电容器（Supercapacitor）：具有较高的能量密度和较长的寿命，用于高功率电子设备和储能系统等。

以上仅列举了一些常见的电容器种类，根据具体的应用需求和性能要求，还有许多其他类型的电容器可以选择使用。

常用电子元件（电容电阻图解)电容电容器俗称电容。

它是在两个金属电机之间夹了一层电介质构成。

所以它具有了存储电荷的能力。

所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。

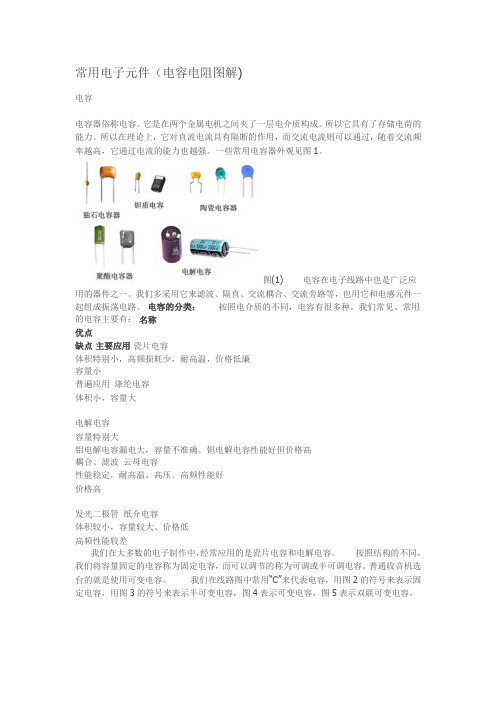

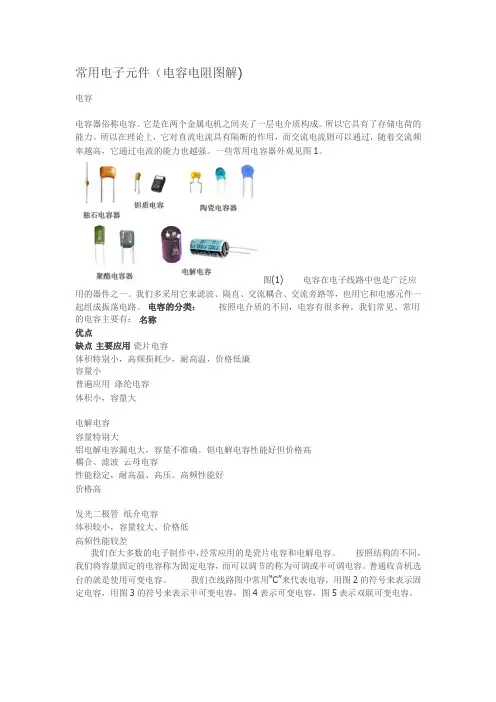

一些常用电容器外观见图1。

图(1) 电容在电子线路中也是广泛应用的器件之一。

我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。

电容的分类：按照电介质的不同，电容有很多种。

我们常见、常用的电容主要有：名称优点缺点主要应用瓷片电容体积特别小，高频损耗少，耐高温，价格低廉容量小普遍应用涤纶电容体积小，容量大电解电容容量特别大铝电解电容漏电大，容量不准确。

钽电解电容性能好但价格高耦合、滤波云母电容性能稳定，耐高温、高压。

高频性能好价格高发光二极管纸介电容体积较小，容量较大、价格低高频性能较差我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。

按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。

普通收音机选台的就是使用可变电容。

我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。

电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。

电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。

电解电容我们常用图6的符号表示。

图6：电解电容的标示符号电容的主要性能参数： 1、电容标称容量。

描述电容容量大小的参数，单位为“法（F）”。

在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。

其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。

1.瓷介电容器（CC）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。

瓷介电容器又分 1 类电介质（NPO、CCG））；2 类电介质（X7R、2X1）和 3 类电介质（Y5V、2F4）瓷介电容器。

用途：主要应用于高频电路中。

2.涤纶电容器（CL）结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。

用途：一般应用于中、低频电路中。

常用的型号有CL11、CL21等系列。

3.聚苯乙烯电容器（CB）结构：有箔式和金属化式两种类型。

用途：一般应用于中、高频电路中。

常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。

4.聚丙烯电容器（CBB）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。

有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。

用途：一般应用于中、低频电子电路或作为电动机的启动电容。

常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。

5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。

用途：广泛应用于谐振、旁路、耦合、滤波等。

常用的有CT4 （低频）、CT42（低频）；CC4（高频）、CC42（高频）等系列。

6.云母电容器（CY）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。

用途：一般在高频电路中作信号耦合、旁路、调谐等使用。

常用的有CY、CYZ、CYRX等系列。

7.纸介电容器（CZ）结构：纸介电容器是用较薄的电容器专用纸作为介质，用铝箔或铅箔作为电极，经卷饶成型、浸渍后封装而成。

电容的类别电容是电子元件中常见的一种，它根据电介质的性质和结构不同可以分为多种类别。

本文将介绍几种常见的电容类别，包括电解电容、陶瓷电容、聚酯薄膜电容和铝电解电容。

1. 电解电容电解电容是一种常见的电容类型，它采用电解质作为电介质。

电解质可以是液态或固态的，常见的有铝电解电容和钽电解电容。

铝电解电容的正极是铝箔，负极是电解液，它具有容量大、频率响应好的特点，广泛应用于电源滤波和耦合等电路中。

钽电解电容的正极是钽金属，负极是电解液，具有体积小、容量大的特点，适用于小型电子设备中。

2. 陶瓷电容陶瓷电容是一种使用陶瓷材料作为电介质的电容器。

它具有体积小、稳定性好、耐高温等特点，适用于高频电路和尺寸受限的电子设备。

陶瓷电容的容量范围广泛，从几皮法到几微法都有。

陶瓷电容常用的材料有Z5U、X7R等，它们具有不同的电容温度系数和介电损耗。

3. 聚酯薄膜电容聚酯薄膜电容是一种使用聚酯薄膜作为电介质的电容器。

它具有体积小、价格低廉的特点，广泛应用于消费类电子产品中。

聚酯薄膜电容的容量范围一般较小，通常在几皮法到几微法之间。

它具有较好的电气性能和稳定性，适用于滤波、耦合和绝缘等电路。

4. 铝电解电容铝电解电容是一种以铝箔作为正极、电解液作为负极的电容器。

它具有容量大、频率响应好的特点，适用于电源滤波和耦合等电路。

铝电解电容的容量范围广泛，从几微法到几毫法都有。

它的电解液通常是硫酸铝或盐酸铝，具有较高的工作电压和长寿命。

以上是几种常见的电容类别的简要介绍。

电容在电子设备中起到重要的作用，可以储存和释放电荷，平衡电路中的电压和电流。

不同的电容类别适用于不同的电路和应用场景，选用合适的电容可以提高电路的性能和稳定性。

在实际应用中，我们需要根据具体的要求来选择合适的电容类别，并合理布局和连接电容，以确保电路的正常工作和可靠性。

电容按功能分一般可分为耦合电容，滤波电容，谐振电容和旁路电容等，如何在电路设计过程中选择电容的大小和耐压值呢？一、首先我们了解一下电容的基础知识：1、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用。

2、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。

在电路图示中，电容一般用C符号标识。

3、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、nF（纳法）、pF（皮法），由于电容F 的容量非常大，所以我们看到的一般都是μF、nF、pF，而不是F。

他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF4、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。

普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

5、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

二、电容特性和选择规则。

各种电容的参数及作用一、什么是电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

二、电容的作用电容器的基本作用就是充电与放电，但由这种基本充放电作用所延伸出来的许多电路现象，使得电容器有着种种不同的用途，例如在电动马达中，我们用它来产生相移; 在照相闪光灯中，用它来产生高能量的瞬间放电等等; 而在电子电路中，电容器不同性质的用途尤多，这许多不同的用途，虽然也有截然不同之处，但因其作用均来自充电与放电。

下面是一些电容的作用列表：•耦合电容：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。

•滤波电容：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。

•退耦电容，用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。

•高频消振电容：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。

•谐振电容：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。

•旁路电容：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域（所有交流信号）旁路电容电路和高频旁路电容电路。

•中和电容：用在中和电路中的电容器称为中和电容。

在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。

•定时电容：用在定时电路中的电容器称为定时电容。

在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。

•积分电容：用在积分电路中的电容器称为积分电容。

电容的分类、作用及图解————————————————————————————————作者：————————————————————————————————日期：1.瓷介电容器（CC ）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。

瓷介电容器又分 1 类电介质（NPO 、CCG ） ）；2 类电介质（X7R 、2X1）和 3 类电介质（Y5V 、2F4）瓷介电容器。

用途：主要应用于高频电路中。

2.涤纶电容器（CL ）结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。

用途： 一般应用于中、低频电路中。

常用的型号有CL11、CL21等系列。

3.聚苯乙烯电容器（CB ）结构：有箔式和金属化式两种类型。

用途： 一般应用于中、高频电路中。

常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。

4.聚丙烯电容器（CBB ）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。

有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。

用途： 一般应用于中、低频电子电路或作为电动机的启动电容。

常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。

5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。

用途：广泛应用于谐振、旁路、耦合、滤波等。

常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、CC42（高频）等系列。

6.云母电容器（CY ）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。

电容的种类和用途（作用）纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。

薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

金属化纸介电容结构和纸介电容基本相同。

它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。

它的特点是电容量大、耐压高，但是体积较大。

铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。

还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。

使用的时候，正负极不要接反。

钽、铌电解电容它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。

它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。

用在要求较高的设备中。

半可变电容也叫做微调电容。

它是由两片或者两组小型金属弹片，中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。

它的介质有空气、陶瓷、云母、薄膜等。

电容的分类、标识、及识读电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同。

一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、玻璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)聚丙烯电容(PP电容)、金属化聚丙烯电容(MKP电容)聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。

二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位 V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。

对于结构、介质、容量相同的器件，耐压越高，体积越大。

无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。

绝缘电阻的大小决定于电容器介质性能的好坏。

使用电容器时应选绝缘电阻大的。

绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。

4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。

表2-1常用电容其精度等级（与电阻的表示方法相同）表2-2 电容偏差标识符号表2-3 电容标称容量系列表2-4不同类别电容的标称容量系列值5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
