纳米材料形貌分析p-形貌分析

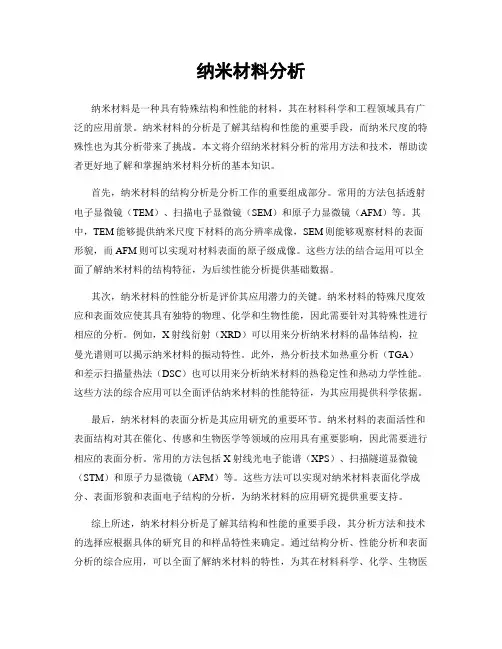

纳米材料分析纳米材料是一种具有特殊结构和性能的材料，其在材料科学和工程领域具有广泛的应用前景。

纳米材料的分析是了解其结构和性能的重要手段，而纳米尺度的特殊性也为其分析带来了挑战。

本文将介绍纳米材料分析的常用方法和技术，帮助读者更好地了解和掌握纳米材料分析的基本知识。

首先，纳米材料的结构分析是分析工作的重要组成部分。

常用的方法包括透射电子显微镜（TEM）、扫描电子显微镜（SEM）和原子力显微镜（AFM）等。

其中，TEM能够提供纳米尺度下材料的高分辨率成像，SEM则能够观察材料的表面形貌，而AFM则可以实现对材料表面的原子级成像。

这些方法的结合运用可以全面了解纳米材料的结构特征，为后续性能分析提供基础数据。

其次，纳米材料的性能分析是评价其应用潜力的关键。

纳米材料的特殊尺度效应和表面效应使其具有独特的物理、化学和生物性能，因此需要针对其特殊性进行相应的分析。

例如，X射线衍射（XRD）可以用来分析纳米材料的晶体结构，拉曼光谱则可以揭示纳米材料的振动特性。

此外，热分析技术如热重分析（TGA）和差示扫描量热法（DSC）也可以用来分析纳米材料的热稳定性和热动力学性能。

这些方法的综合应用可以全面评估纳米材料的性能特征，为其应用提供科学依据。

最后，纳米材料的表面分析是其应用研究的重要环节。

纳米材料的表面活性和表面结构对其在催化、传感和生物医学等领域的应用具有重要影响，因此需要进行相应的表面分析。

常用的方法包括X射线光电子能谱（XPS）、扫描隧道显微镜（STM）和原子力显微镜（AFM）等。

这些方法可以实现对纳米材料表面化学成分、表面形貌和表面电子结构的分析，为纳米材料的应用研究提供重要支持。

综上所述，纳米材料分析是了解其结构和性能的重要手段，其分析方法和技术的选择应根据具体的研究目的和样品特性来确定。

通过结构分析、性能分析和表面分析的综合应用，可以全面了解纳米材料的特性，为其在材料科学、化学、生物医学和能源领域的应用提供科学依据。

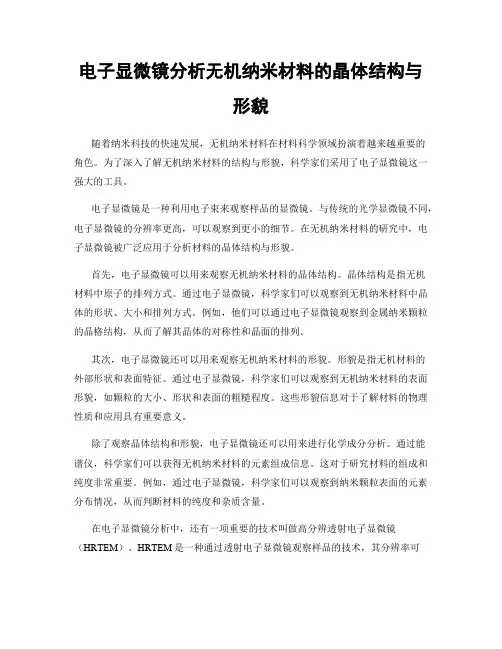

电子显微镜分析无机纳米材料的晶体结构与形貌随着纳米科技的快速发展，无机纳米材料在材料科学领域扮演着越来越重要的角色。

为了深入了解无机纳米材料的结构与形貌，科学家们采用了电子显微镜这一强大的工具。

电子显微镜是一种利用电子束来观察样品的显微镜。

与传统的光学显微镜不同，电子显微镜的分辨率更高，可以观察到更小的细节。

在无机纳米材料的研究中，电子显微镜被广泛应用于分析材料的晶体结构与形貌。

首先，电子显微镜可以用来观察无机纳米材料的晶体结构。

晶体结构是指无机材料中原子的排列方式。

通过电子显微镜，科学家们可以观察到无机纳米材料中晶体的形状、大小和排列方式。

例如，他们可以通过电子显微镜观察到金属纳米颗粒的晶格结构，从而了解其晶体的对称性和晶面的排列。

其次，电子显微镜还可以用来观察无机纳米材料的形貌。

形貌是指无机材料的外部形状和表面特征。

通过电子显微镜，科学家们可以观察到无机纳米材料的表面形貌，如颗粒的大小、形状和表面的粗糙程度。

这些形貌信息对于了解材料的物理性质和应用具有重要意义。

除了观察晶体结构和形貌，电子显微镜还可以用来进行化学成分分析。

通过能谱仪，科学家们可以获得无机纳米材料的元素组成信息。

这对于研究材料的组成和纯度非常重要。

例如，通过电子显微镜，科学家们可以观察到纳米颗粒表面的元素分布情况，从而判断材料的纯度和杂质含量。

在电子显微镜分析中，还有一项重要的技术叫做高分辨透射电子显微镜（HRTEM）。

HRTEM是一种通过透射电子显微镜观察样品的技术，其分辨率可以达到纳米级别。

通过HRTEM，科学家们可以观察到无机纳米材料的原子级别的细节，如原子的位置和键的结构。

这对于深入了解材料的微观结构和性质非常重要。

在电子显微镜分析中，还有一项重要的技术叫做扫描电子显微镜（SEM）。

SEM是一种通过扫描电子束来观察样品表面的技术。

通过SEM，科学家们可以观察到无机纳米材料的表面形貌和粒径分布。

此外，SEM还可以进行能谱分析，获得样品的元素组成信息。

纳米材料的形貌调控与结构性能研究纳米材料（Nanomaterials）由于其独特的尺寸效应和表面效应在材料科学领域引起了广泛的关注。

在纳米尺度下，材料的形貌调控与结构性能研究成为了一个重要的研究领域。

本文将探讨纳米材料形貌调控的方法和其对结构性能的影响。

一、纳米材料形貌调控方法纳米材料的形貌调控是通过控制合成条件和材料结构的特殊设计来实现的。

常见的方法包括化学合成法、物理制备法和生物合成法等。

1. 化学合成法化学合成法是一种常用的纳米材料形貌调控方法。

通过控制反应条件、添加特定的添加剂和调节溶剂等来改变纳米材料的形貌。

例如，通过在溶液中引入表面活性剂可以控制纳米晶体的生长方向，从而实现形貌调控。

2. 物理制备法物理制备法是另一种常见的纳米材料形貌调控方法。

例如，通过磁控溅射法、激光烧结法等可以制备出具有不同形貌的纳米材料。

利用物理方法，可以调节纳米材料的多孔结构和片层结构等形貌特征。

3. 生物合成法生物合成法是一种新兴的纳米材料形貌调控方法。

通过利用生物体内存在的微生物、细胞和酶等对纳米材料进行生物合成，并通过调节相应的生物反应条件来实现纳米材料的形貌调控。

生物合成法在环境友好、资源节约等方面具有优势。

二、纳米材料形貌调控对结构性能的影响纳米材料的形貌调控对其结构性能具有重要影响。

通过调控纳米材料的形貌，可以改变其比表面积、晶体结构和晶格缺陷等特征，从而影响其光电、催化、力学和磁性等性能。

1. 光电性能纳米材料的形貌调控对其光电性能具有重要影响。

例如，通过合理调控纳米颗粒的形状和大小，可以实现对其吸收、发射和传导等光电过程的控制，从而提高纳米材料的光催化、光电传感和光电转换效率等性能。

2. 催化性能纳米材料的形貌调控对其催化性能的影响也十分显著。

通过调节纳米材料的形貌，可以改变其表面活性位点的暴露程度和结构稳定性，从而提高纳米材料的催化活性和选择性。

例如，通过调控纳米催化剂的形貌可以实现对其催化反应的选择性控制。

如何确定纳米材料的尺寸和形貌纳米材料的尺寸和形貌特性是研究和应用纳米科学和纳米技术的重要基础。

确定纳米材料的尺寸和形貌对于研究纳米材料的特性、性能和应用具有至关重要的意义。

本文将介绍一些常用的方法和技术，用于确定纳米材料的尺寸和形貌。

一、原位观察和测量纳米材料的尺寸和形貌原位观察和测量纳米材料的尺寸和形貌是一种常见的方法，可以直接观察纳米材料在实时条件下的变化和演变过程。

原位观察和测量可以通过透射电镜（TEM）和扫描电镜（SEM）等显微镜技术来实现。

透射电镜可以通过高分辨率和高放大倍数来观察纳米材料的形貌，同时也可以利用TEM观察纳米材料的晶体结构和晶格。

扫描电镜可以通过表面成分分析仪（EDS）来确定纳米材料的尺寸和形貌。

这些方法可以在真空或氮气环境下实现，对于尺寸和形貌的研究提供了直接的信息。

二、散射光谱方法纳米材料的尺寸和形貌可以通过散射光谱方法来确定。

根据散射光的强度和角度分布，可以获得纳米材料的平均尺寸和尺寸分布。

动态光散射（DLS）方法可以用来测量纳米材料的尺寸和尺寸分布，通过测量散射光的强度变化来确定纳米材料的粒子大小。

同时，静态光散射（SLS）方法可以用来确定纳米材料的形貌，通过测量散射光的角度分布来确定纳米材料的形貌。

这些方法在纳米材料的研究和制备中被广泛使用。

三、热力学方法热力学方法是一种常用的确定纳米材料尺寸和形貌的方法。

热力学方法可以通过测量纳米材料的熔点和热容来确定纳米材料的尺寸和形貌。

纳米材料的尺寸和形貌对其熔点和热容有直接的影响，通过测量熔点和热容可以推断纳米材料的尺寸和形貌。

比如，不同尺寸的金纳米颗粒在熔点和热容上会有明显的差异，可以通过这些差异来确定纳米材料的尺寸和形貌。

四、表面等离激元共振方法表面等离激元共振是一种新兴的技术，可以用来确定纳米材料的尺寸和形貌。

表面等离激元共振可以通过改变物质表面的电磁场来产生共振现象，实现纳米材料的尺寸和形貌的测量。

这种方法可以通过改变激发光的波长和角度来确定纳米材料的尺寸和形貌，具有高灵敏度和高分辨率的优点，同时也可以用于实时观察和测量纳米材料的变化和演变过程。

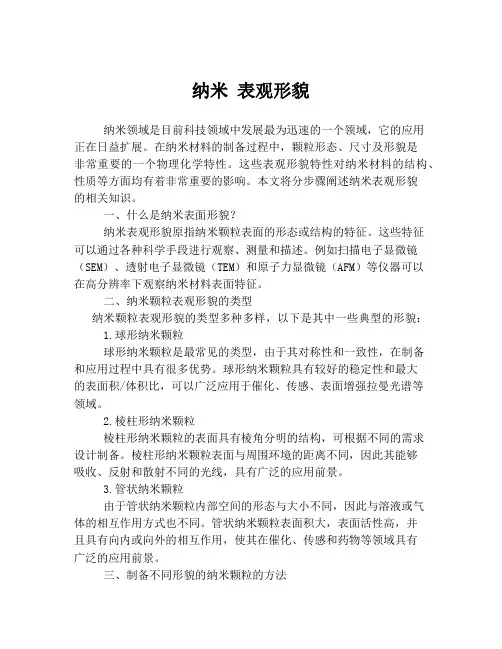

纳米表观形貌纳米领域是目前科技领域中发展最为迅速的一个领域，它的应用正在日益扩展。

在纳米材料的制备过程中，颗粒形态、尺寸及形貌是非常重要的一个物理化学特性。

这些表观形貌特性对纳米材料的结构、性质等方面均有着非常重要的影响。

本文将分步骤阐述纳米表观形貌的相关知识。

一、什么是纳米表面形貌？纳米表观形貌原指纳米颗粒表面的形态或结构的特征。

这些特征可以通过各种科学手段进行观察、测量和描述。

例如扫描电子显微镜（SEM）、透射电子显微镜（TEM）和原子力显微镜（AFM）等仪器可以在高分辨率下观察纳米材料表面特征。

二、纳米颗粒表观形貌的类型纳米颗粒表观形貌的类型多种多样，以下是其中一些典型的形貌：1.球形纳米颗粒球形纳米颗粒是最常见的类型，由于其对称性和一致性，在制备和应用过程中具有很多优势。

球形纳米颗粒具有较好的稳定性和最大的表面积/体积比，可以广泛应用于催化、传感、表面增强拉曼光谱等领域。

2.棱柱形纳米颗粒棱柱形纳米颗粒的表面具有棱角分明的结构，可根据不同的需求设计制备。

棱柱形纳米颗粒表面与周围环境的距离不同，因此其能够吸收、反射和散射不同的光线，具有广泛的应用前景。

3.管状纳米颗粒由于管状纳米颗粒内部空间的形态与大小不同，因此与溶液或气体的相互作用方式也不同。

管状纳米颗粒表面积大，表面活性高，并且具有向内或向外的相互作用，使其在催化、传感和药物等领域具有广泛的应用前景。

三、制备不同形貌的纳米颗粒的方法不同形貌的纳米颗粒可以通过不同的制备方法进行制备。

以下是几种常见的制备方法：1.溶剂热法溶剂热法利用溶剂中的化学反应来实现纳米颗粒的制备。

使用高沸点稳定的溶剂可有效控制溶剂中的反应条件，以得到特定形貌的纳米颗粒。

2.化学气相沉积法化学气相沉积法是指在气相条件下通过控制气氛成分和反应温度来实现纳米颗粒的制备。

利用金属和半导体等材料的蒸发和化学反应，溶剂热法可实现不同形貌的纳米颗粒的制备。

3.微乳液法微乳液法以特定表面活性剂的存在为前提，成功地制备出形态各异的纳米颗粒。

材料微观形貌分析方法及应用研究材料的微观形貌分析是材料科学的重要研究领域，对于材料性能的理解和改进具有重要作用。

随着材料科学技术的发展，材料的形貌分析方法也得到了不断地发展，不断涌现出新的研究方法和技术。

本文将就材料微观形貌分析方法及应用研究进行探讨。

一、材料微观形貌分析方法1.扫描电子显微镜（SEM）SEM是一种通过扫描电子束与材料表面相互作用从而形成图像的分析仪器。

该方法应用颇广，可用于研究材料表面形貌、结构组成、热膨胀性质等。

SEM由于具有高分辨和大视场等优点，因此在材料科学领域得到广泛应用。

2.透射电子显微镜（TEM）TEM是利用透射的电子束来研究材料的性质和形貌的一种分析方法。

由于TEM的分辨率很高，可达到纳米级别，特别适用于材料微观结构的表征。

该方法通常用于研究材料晶体结构、纳米材料的形貌等。

3.原子力显微镜（AFM）原子力显微镜是一种常用于研究材料表面形貌的分析技术。

该技术通过采用探针对材料表面进行扫描，从而获取表面形貌信息。

AFM具有高分辨率、高重复性和高灵敏度等优点，适用于研究纳米材料的表面形貌和力学性质等。

4.散射电子显微镜（SEM）散射电子显微镜是一种可用于研究材料成分及其相互作用的分析技术。

该技术利用材料与电子相互作用发生的散射现象，通过对散射电子的能量、动量等参数进行分析，可以获得物质的结构、组成等信息。

二、材料微观形貌分析的应用研究1.纳米材料的形貌分析纳米材料是指直径小于100纳米的材料，其常规的物理、化学性质与几何特性都具有新颖性质。

纳米材料的形貌特征对其物理、化学性质具有直接影响。

通过SEM和TEM等手段的应用研究，可以对纳米材料的表面形貌、晶体结构等进行分析，进而研究其物理、化学性质等方面，为纳米科技的发展提供了重要的数据支持。

2.材料界面形貌分析材料界面是指两种或两种以上的材料之间的分界面，其形貌及性质对材料的机械力学性能、电学性能以及化学性能等具有重要影响。
