纳⽶材料的形貌控制纳⽶材料的形貌控制摘要形貌及尺⼨规整可控的纳⽶晶体的合成是⽬前⼗分引⼈注⽬的纳⽶材料研究领域。

制备合成中的形貌调控及其功能化是这些纳⽶材料能够得到应⽤的关键问题。

研究者们希望在纳⽶晶的任⼀阶段均能实现控制并在期望的阶段停⽌，从⽽得到尺⼨、形态、结构及组成确定的纳⽶晶体。

本⽂对纳⽶材料的基本概念、纳⽶材料的分类和纳⽶材料的合成⽅法以及纳⽶技术应⽤状况作了介绍，并基于晶核的⽣成、晶核进化为晶种以及晶种⽣长为晶体三个阶段，论述了各种在纳⽶材料的合成过程中，从热⼒学和动⼒学⽅⾯如何调控晶体形貌。

探索纳⽶粒⼦的调控合成对于纳⽶材料的规模化⽣产及应⽤具有重要的理论价值和指导意义。

关键词：纳⽶材料，晶核，晶种，形貌控制⽬录1 前⾔ (1)2 纳⽶材料的简介 (1)2.1 纳⽶材料的概念 (1)2.2 纳⽶材料的研究历史 (2)2.3 纳⽶材料的分类 (2)2.4 纳⽶材料的基本特性 (4)2.4.1 量⼦尺⼨效应 (4)2.4.2 表⾯效应 (4)2.4.3 宏观量⼦隧道效应 (5)2.4.4 ⼩尺⼨效应 (5)2.4.5 介电限域效应 (5)2.5 纳⽶材料的物理与化学特性 (6)2.5.1 物理特性 (6)2.5.2 化学特性 (8)3 纳⽶材料的制备⽅法 (9)3.1 物理⽅法 (9)3.1.1 ⽓体蒸发法 (9)3.1.2 真空冷凝法 (9)3.1.3 物理粉碎法 (9)3.1.4 机械球磨法 (9)3.1.5 溅射法 (10)3.2 化学⽅法 (10)3.2.1 ⽓相反应法 (10)3.2.2 沉淀法 (10)3.2.3 ⽔热反应法 (11)3.2.4 溶胶-凝胶法 (11)3.2.5 微乳液法 (11)3.2.6 醇盐分解法 (12)3.2.7 喷雾热解法 (12)3.2.8 化学还原法 (12)4 纳⽶材料的形貌控制 (13)4.1 纳⽶材料形貌研究的意义及进展 (13)4.2 纳⽶材料形貌控制主要机理 (13)4.3纳⽶粒⼦合成的动⼒学过程分析 (13)4.3.1 成核阶段的控制 (14)4.3.2 ⽣长阶段的控制 (16)4.3.3 熟化过程的控制 (17)4.4纳⽶粒⼦合成的热⼒学过程分析 (18)5 ⽣长环境相对晶体⽣长形貌的影响 (19)5.1 溶液过饱和度的影响 (19)5.2 溶液pH值的影响 (20)5.3 温度的影响 (21)5.4 杂质的影响 (21)6 结论及展望 (22)参考⽂献 (23)1 前⾔纳⽶技术作为21世纪的主导科学技术，将会像20世纪70年代微⽶技术在世纪交的信息⾰命中起的关键作⽤⼀样，给⼈类带来⼀场前所未有的新的⼯业⾰命。

纳米材料的形貌调控与其性能关系研究随着纳米科技的快速发展，纳米材料越来越成为各个领域研究的热点之一。

纳米材料的独特性能对于提升现有技术和开发新技术有着巨大的潜力。

然而，由于纳米材料的尺寸效应和表面效应，其性能与其形貌之间存在着密切的关系。

因此，纳米材料的形貌调控对于实现其优良性能具有重要意义。

形貌调控是指通过合适的方法和手段改变纳米材料的形状和结构，从而对其性能进行调控的过程。

在过去的研究中，人们已经取得了一系列关于纳米材料形貌调控的重要进展。

针对不同材料的形貌调控研究主要包含两个层面：一是从宏观上改变纳米材料的整体形状，例如球形、棒状、片状等；二是在微观尺度上调控纳米材料的晶体结构和表面形貌。

在纳米材料的宏观形状调控方面，人们常用的方法包括模板法、界面共沉积法等。

这些方法能够通过调控外部条件，限制纳米材料的生长方向，从而实现对其形状的控制。

例如，使用正交胆碱为模板可以制备出球形纳米颗粒；利用硝基甲烷作为氧化剂可以合成出管状纳米线。

通过不同组合和改变外部条件的方式，研究人员已经成功获得了各种形态的纳米材料。

这些不同形状的纳米材料在光学、电学、磁学等方面都呈现出独特的性能，拓宽了纳米材料应用的范围。

而在纳米材料的微观结构和表面形貌调控方面，研究人员主要采用了溶液法、气相法和高压合成法等。

这些方法可以通过调控原料成分、反应时间和反应条件等参数，实现对纳米材料晶体结构和表面形貌的调控。

例如，通过控制锌离子、镁离子和氢氧根离子等的浓度和反应温度，可以调控氧化锌纳米颗粒的晶相和形貌。

此外，通过在生长过程中加入选择性添加剂，可以实现对氧化铜纳米线的形貌调控，例如变化其大小、密度和形状。

这些微观结构和表面形貌的调控对纳米材料的光学、电学、催化等性能有着重要影响，对于实现其优良性能具有重要意义。

纳米材料的形貌调控不仅对于基础研究有着重要作用，也对于应用开发具有重要意义。

不同形貌的纳米材料具有不同的性能和应用潜力。

纳米材料的形貌控制1 概述纳米材料是指材料的三维尺寸中至少有一维处于纳米尺度(1-100 nm)，或由纳米尺度结构单元构成的材料。

随着纳米材料尺寸的降低，其表面的晶体结构和电子结构发生了变化，产生了如小尺寸效应、表面效应、量子尺寸效应等宏观物质所不具有的特殊效应，从而具有传统材料所不具备的物理化学性质。

纳米材料的尺度处于原子簇和宏观物质交界的过渡域，是介于微观原子或分子和宏观物质间的过渡亚稳态物质，它有着与传统固体材料显著不同的量子尺寸效应、小尺寸效应、表面效应和宏观量子隧道效应[1]，表现出奇异的光学、磁学、电学、力学和化学特性。

1.1 纳米材料的特性1.1.1 量子尺寸效应当粒子的尺寸下降到某一临界值时，其费米能级附近的电子能级由准连续变为离散能级，并且纳米半导体微粒存在不连续的最高被占据的分子轨道和最低未被占据的分子轨道能级，使得能隙变宽的现象，称为纳米材料的量子尺寸效应。

当能级间距大于磁能、热能、静电能或超导态的凝聚能时，量子尺寸效应会导致纳米颗粒光、电、磁、热及超导电性能与宏观性能显著不同。

量子尺寸效应是未来光电子、微电子器件的基础。

1.1.2 小尺寸效应当纳米材料的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等外部物理量的特征尺寸相当或更小时，晶体周期性的边界条件将被破坏，非晶态纳米颗粒表面层附近的原子密度减小，从而导致其光、电、磁、声、热、力学等物质特性呈现出显著的变化：如熔点降低；磁有序向磁无序态，超导相向正常相的转变；光吸收显著增加，并产生吸收峰的等离子共振频移；声子谱发生改变等，这种现象称为小尺寸效应。

纳米材料的这些小尺寸效应为实用技术开拓了新领域。

1.1.3 表面效应表面效应是指纳米粒子的表面原子数与总原子数之比随粒径的变化而急剧增大后引起的材料性质上的变化。

随着材料尺寸的减小，比表面积和表面原子所占的原子比例将会显著增加。

例如，当颗粒的粒径为10 nm时，表面原子数为晶粒原子总数的20%，而当粒径为l nm时，表面原子百分数增大到99%。

（一）纳米材料的结构与形貌ZnO nanotube （一）纳米材料的结构与形貌1D ZnO nanostructures 热学性能电学性能磁学性能光学性能开热学性能开始烧结温度下降开始烧结温度下降TiO2微粒的烧结与尺寸关系纳米颗粒的晶化温度降低电阻特性介电特性压电效应电阻特性纳米金属与合金的电阻Gleiter等对纳米金属Cu，Pd，Fe块体的电阻与温度关系，电阻温度系数与颗粒尺寸的关系进行与常规材料相比，Pd纳米相固体z 随颗粒尺寸减小，电阻温度系Pd纳米固相的电阻温度系数与尺寸的关系例如，纳米银细粒径20nm18nm11nm纳米金属与合金的电阻电阻特性电阻特性介电特性是材料的基本物性•介电常数：•最新的纳米材料微波损耗机制是如今吸波材料分析的一大热点常规材料的极化都与结构的有序相联系，而纳米材料在结构上与常规粗晶材料存在很大的差别．它的介电行为（介电常数、介电损耗）有自己的特点。

介电特性减小明显增大。

在低频范围内远高于体材料。

介电特性目前，对于不同粒径的纳米非晶氮化硅、纳米钛矿、金红石和纳米（个损耗峰．损耗峰的峰位随粒径增大移向高频。

7nm27nm 84nm 258nm介电特性压电效应压电效应纳米压电电子学(Nanopiezotronics)全新研究领域和学科,有机地把压电效应和半导体效应在纳米尺度结合起来高磁化率超顺磁性：当铁磁质的磁化达到饱和之后，如果将外磁场去掉，由于介质中的掺杂内应力阻碍磁畴恢复到原来的纳米微粒尺寸高于超顺磁临界尺寸时通常呈现高的矫顽力右图为用惰性气体蒸发冷凝方法制备的Fe纳米微粒居里温度降低居里温度降低居里温度降低随粒径下降而减小，根据铁磁学，原子间距减小会随着粒径减小而对9nm Ni微粒：高磁化率巨磁电阻效应z 巨磁电阻效应巨磁电阻效应纳米材料磁学特性小结纳米材料光学特性宽频带强吸收粒子的反射率为1％，Au 纳米粒子的反射率小于10％。

纳米氮化硅对红外有一个宽频强吸收谱纳米氮化硅红外光谱Si3N4热压片的红外吸收谱Si-N 键伸缩震动宽频带强吸收吸收光谱的兰移现象吸收光谱的兰移现象激子吸收带吸收光谱的红移现象吸收光谱的红移现象：激子吸收带纳米颗粒发光现象上图曲线1和2分别为掺了粒径大于10 纳米和5纳米的CdSexS1-x的玻璃的光吸收谱，尺寸变小后出现明显的激子峰。

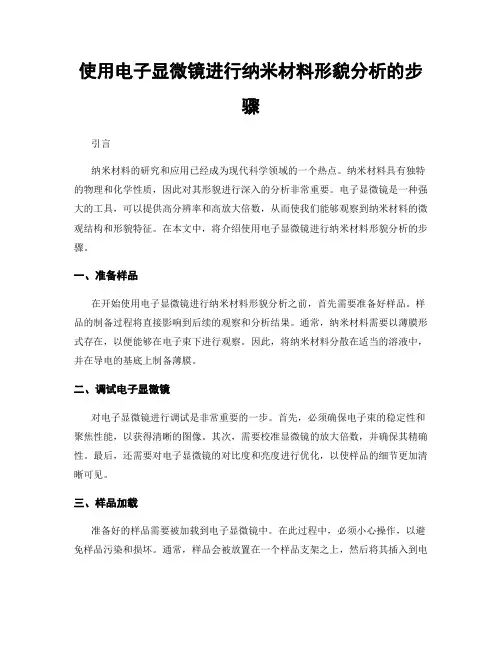

使用电子显微镜进行纳米材料形貌分析的步骤引言纳米材料的研究和应用已经成为现代科学领域的一个热点。

纳米材料具有独特的物理和化学性质，因此对其形貌进行深入的分析非常重要。

电子显微镜是一种强大的工具，可以提供高分辨率和高放大倍数，从而使我们能够观察到纳米材料的微观结构和形貌特征。

在本文中，将介绍使用电子显微镜进行纳米材料形貌分析的步骤。

一、准备样品在开始使用电子显微镜进行纳米材料形貌分析之前，首先需要准备好样品。

样品的制备过程将直接影响到后续的观察和分析结果。

通常，纳米材料需要以薄膜形式存在，以便能够在电子束下进行观察。

因此，将纳米材料分散在适当的溶液中，并在导电的基底上制备薄膜。

二、调试电子显微镜对电子显微镜进行调试是非常重要的一步。

首先，必须确保电子束的稳定性和聚焦性能，以获得清晰的图像。

其次，需要校准显微镜的放大倍数，并确保其精确性。

最后，还需要对电子显微镜的对比度和亮度进行优化，以使样品的细节更加清晰可见。

三、样品加载准备好的样品需要被加载到电子显微镜中。

在此过程中，必须小心操作，以避免样品污染和损坏。

通常，样品会被放置在一个样品支架之上，然后将其插入到电子显微镜的样品室中。

保持样品的稳定性是关键，以确保在观察过程中样品位置不移动。

四、选择合适的电子显微镜模式电子显微镜具有多种模式可以选择，例如透射电子显微镜（TEM）、扫描电子显微镜（SEM）等。

不同的模式具有不同的特点和适用范围。

在纳米材料形貌分析过程中，通常选择TEM模式，因为它能够提供更高的分辨率和更详细的形貌信息。

五、观察和拍摄图像当样品被加载到电子显微镜中并选择了合适的模式后，可以开始观察和拍摄图像。

调整显微镜的对焦和放大倍数，以获得最佳的观察效果。

同时，通过显微镜的控制面板可以进行图像的拍摄和保存。

为了更好地理解样品的形貌特征，可以选择不同的观察角度和不同的放大倍数。

六、图像分析与处理获得图像后，可以进行后续的图像分析和处理。

使用专业的图像处理软件，可以增强图像的对比度和亮度，去除噪声，并进行图像的测量和分析。

如何确定纳米材料的尺寸和形貌纳米材料的尺寸和形貌特性是研究和应用纳米科学和纳米技术的重要基础。

确定纳米材料的尺寸和形貌对于研究纳米材料的特性、性能和应用具有至关重要的意义。

本文将介绍一些常用的方法和技术，用于确定纳米材料的尺寸和形貌。

一、原位观察和测量纳米材料的尺寸和形貌原位观察和测量纳米材料的尺寸和形貌是一种常见的方法，可以直接观察纳米材料在实时条件下的变化和演变过程。

原位观察和测量可以通过透射电镜（TEM）和扫描电镜（SEM）等显微镜技术来实现。

透射电镜可以通过高分辨率和高放大倍数来观察纳米材料的形貌，同时也可以利用TEM观察纳米材料的晶体结构和晶格。

扫描电镜可以通过表面成分分析仪（EDS）来确定纳米材料的尺寸和形貌。

这些方法可以在真空或氮气环境下实现，对于尺寸和形貌的研究提供了直接的信息。

二、散射光谱方法纳米材料的尺寸和形貌可以通过散射光谱方法来确定。

根据散射光的强度和角度分布，可以获得纳米材料的平均尺寸和尺寸分布。

动态光散射（DLS）方法可以用来测量纳米材料的尺寸和尺寸分布，通过测量散射光的强度变化来确定纳米材料的粒子大小。

同时，静态光散射（SLS）方法可以用来确定纳米材料的形貌，通过测量散射光的角度分布来确定纳米材料的形貌。

这些方法在纳米材料的研究和制备中被广泛使用。

三、热力学方法热力学方法是一种常用的确定纳米材料尺寸和形貌的方法。

热力学方法可以通过测量纳米材料的熔点和热容来确定纳米材料的尺寸和形貌。

纳米材料的尺寸和形貌对其熔点和热容有直接的影响，通过测量熔点和热容可以推断纳米材料的尺寸和形貌。

比如，不同尺寸的金纳米颗粒在熔点和热容上会有明显的差异，可以通过这些差异来确定纳米材料的尺寸和形貌。

四、表面等离激元共振方法表面等离激元共振是一种新兴的技术，可以用来确定纳米材料的尺寸和形貌。

表面等离激元共振可以通过改变物质表面的电磁场来产生共振现象，实现纳米材料的尺寸和形貌的测量。

这种方法可以通过改变激发光的波长和角度来确定纳米材料的尺寸和形貌，具有高灵敏度和高分辨率的优点，同时也可以用于实时观察和测量纳米材料的变化和演变过程。

纳米颗粒材料的形貌调控与应用研究进展随着科技的不断发展，纳米颗粒材料在各个领域中的应用越来越广泛。

而纳米颗粒材料的形貌调控作为一个关键的研究领域，对其性能和应用具有重要意义。

本文将介绍纳米颗粒材料的形貌调控方法和其在不同领域中的应用研究进展。

一、纳米颗粒材料的形貌调控方法1. 模板法调控形貌模板法是一种常用的调控纳米颗粒材料形貌的方法。

该方法利用具有特殊形状的模板来控制纳米颗粒的生长方向和形态。

例如，通过使用纳米孔膜模板，可以制备出具有不同孔径和排列方式的纳米颗粒阵列。

这种方法可用于制备光学、电子、磁性等性能优异的纳米结构材料。

2. 溶液法调控形貌溶液法是制备纳米颗粒材料的常用方法之一。

通过调控反应溶液的成分、浓度、温度等条件，可以实现对纳米颗粒形貌的控制。

例如，通过调节镍盐和硼氢化钠的浓度，可以制备出具有不同形状的镍纳米颗粒，如球形、棒状、片状等。

该方法简单易行，适用于大规模生产。

3. 等离子体法调控形貌等离子体法是一种基于等离子体化学的方法，可以实现对纳米颗粒形貌和尺寸的调控。

通过将金属或其化合物的前体物质放置在等离子体条件下，可以在纳米尺度上控制生成的物质形貌和尺寸。

例如，利用等离子电解法可以制备出具有不同形状的金纳米颗粒，如球形、六棱柱状、星形等。

该方法具有高度可控性和可扩展性。

二、纳米颗粒材料的应用研究进展1. 生物医学应用纳米颗粒材料在生物医学领域中有着广泛的应用前景。

通过调控纳米颗粒的形貌和组成，可以实现对纳米药物载体、生物传感器、癌症治疗等的优化。

例如，通过将药物包裹在具有孔隙结构的纳米颗粒中，可以有效增加药物的负荷量，并提高药物的靶向性。

此外，纳米颗粒还可以用于生物成像和诊断，如纳米磁性颗粒在磁共振成像中的应用等。

2. 能源领域应用纳米颗粒材料在能源领域中也有着广泛的应用研究。

通过调控纳米颗粒的形貌和结构，可以实现对光催化、光电转换、电化学等能源转换和存储过程的优化。

例如，通过调节氧气浓度和温度，在纳米颗粒表面形成氧化铈壳层，可以提高光催化反应中氧化还原活性物种的生成和传输效率。

纳米氧化锌的形貌特征
纳米氧化锌的形貌特征可以根据不同的制备方法和条件而有所不同，一般有以下几种：
1. 球形纳米粒子：通过溶胶-凝胶法、水热法等方法制备的纳米氧化锌往往呈现出球形形态，粒径一般在10-50 nm之间。

2. 纳米棒状结构：通过水热法、氢离子交换法等方法制备的纳米氧化锌，往往呈现出棒状或柱状结构，纵向方向的粒径一般在20-50 nm之间，横向方向的粒径一般在5-10 nm之间。

3. 纳米管状结构：通过水热法、溶剂热法等方法制备的纳米氧化锌，往往呈现出管状或空心柱状结构，管径一般在10-30 nm之间，长度可达数百纳米。

4. 纳米片状结构：通过水热法、电化学沉积法等方法制备的纳米氧化锌，往往呈现出片状或片状堆积的结构，片厚一般在5-20 nm之间。

以上仅是纳米氧化锌形貌特征的一些典型表现形式，实际制备的过程中也会存在一些变异或调控方式，可以获得更加复杂的形貌。

纳米表观形貌纳米领域是目前科技领域中发展最为迅速的一个领域，它的应用正在日益扩展。

在纳米材料的制备过程中，颗粒形态、尺寸及形貌是非常重要的一个物理化学特性。

这些表观形貌特性对纳米材料的结构、性质等方面均有着非常重要的影响。

本文将分步骤阐述纳米表观形貌的相关知识。

一、什么是纳米表面形貌？纳米表观形貌原指纳米颗粒表面的形态或结构的特征。

这些特征可以通过各种科学手段进行观察、测量和描述。

例如扫描电子显微镜（SEM）、透射电子显微镜（TEM）和原子力显微镜（AFM）等仪器可以在高分辨率下观察纳米材料表面特征。

二、纳米颗粒表观形貌的类型纳米颗粒表观形貌的类型多种多样，以下是其中一些典型的形貌：1.球形纳米颗粒球形纳米颗粒是最常见的类型，由于其对称性和一致性，在制备和应用过程中具有很多优势。

球形纳米颗粒具有较好的稳定性和最大的表面积/体积比，可以广泛应用于催化、传感、表面增强拉曼光谱等领域。

2.棱柱形纳米颗粒棱柱形纳米颗粒的表面具有棱角分明的结构，可根据不同的需求设计制备。

棱柱形纳米颗粒表面与周围环境的距离不同，因此其能够吸收、反射和散射不同的光线，具有广泛的应用前景。

3.管状纳米颗粒由于管状纳米颗粒内部空间的形态与大小不同，因此与溶液或气体的相互作用方式也不同。

管状纳米颗粒表面积大，表面活性高，并且具有向内或向外的相互作用，使其在催化、传感和药物等领域具有广泛的应用前景。

三、制备不同形貌的纳米颗粒的方法不同形貌的纳米颗粒可以通过不同的制备方法进行制备。

以下是几种常见的制备方法：1.溶剂热法溶剂热法利用溶剂中的化学反应来实现纳米颗粒的制备。

使用高沸点稳定的溶剂可有效控制溶剂中的反应条件，以得到特定形貌的纳米颗粒。

2.化学气相沉积法化学气相沉积法是指在气相条件下通过控制气氛成分和反应温度来实现纳米颗粒的制备。

利用金属和半导体等材料的蒸发和化学反应，溶剂热法可实现不同形貌的纳米颗粒的制备。

3.微乳液法微乳液法以特定表面活性剂的存在为前提，成功地制备出形态各异的纳米颗粒。

纳米领域中材料表面形貌检测的技术方法概述纳米科技的快速发展为材料研究提供了许多新的机会和挑战。

在纳米材料的表面形貌检测中，准确且定量的表征是至关重要的。

本文将介绍几种常用的纳米材料表面形貌检测的技术方法，包括扫描电子显微镜（SEM）、原子力显微镜（AFM）以及干涉仪。

扫描电子显微镜（SEM）扫描电子显微镜是一种常见且有效的纳米材料表面形貌检测技术方法。

它利用高能电子束与样品表面相互作用来获得表面形貌的图像。

SEM不仅可以提供高分辨率的图像，还能够实现定量的表征。

通过控制电子束的扫描方式和参数，可以获得不同角度和深度的表面形貌信息。

此外，SEM还可以通过能谱仪来进行元素分析，从而获得更全面的样品信息。

原子力显微镜（AFM）原子力显微镜是一种非接触性、高分辨率的材料表面形貌检测技术。

AFM的工作原理是在探针和样品表面之间施加微小力以获得表面形貌。

由于其高分辨率和非损伤性的特点，AFM被广泛应用于纳米材料表面形貌检测中。

AFM可以提供准确的高度信息，并且具有亚纳米或原子级别的分辨率。

此外，它还可以通过力曲线测量获得材料的力学性质，例如弹性模量和硬度。

干涉仪干涉仪是一种基于光学干涉现象的纳米材料表面形貌检测技术方法。

它利用光的干涉现象来测量纳米材料表面的高度差异。

干涉仪可以提供高分辨率和快速的图像，尤其适用于形貌特征具有周期性或重复性的样品。

干涉仪在纳米领域中广泛应用于薄膜的厚度测量、表面粗糙度检测以及微米级别的形貌分析。

结论纳米领域中材料表面形貌的准确检测是实现纳米科技应用的关键。

本文介绍了几种常用的纳米材料表面形貌检测技术方法，包括扫描电子显微镜、原子力显微镜和干涉仪。

这些方法具有高分辨率、准确性和定量性的优势，并可以提供详细的表面形貌信息。

研究人员可以根据具体的研究目的选择适合的技术方法进行表面形貌的检测。

随着技术的不断进步，纳米材料表面形貌检测的方法也会继续发展，为纳米科技的研究和应用提供更多的可能性。

纳米颗粒材料的形貌调控方法研究纳米颗粒材料在科学研究和工业应用中扮演着重要的角色，其独特的性质和应用潜力一直以来都备受关注。

然而，纳米颗粒的形貌对其性能和应用起着至关重要的作用。

因此，研究人员一直致力于开发各种方法来调控纳米颗粒材料的形貌，以实现更好的性能和应用效果。

在过去的几十年里，许多形貌调控方法已经被开发出来。

其中最常见和简单的方法是通过改变反应条件来调控纳米颗粒的形貌。

例如，溶剂的种类、反应温度和反应时间等因素都可以影响纳米颗粒的生长速率和晶型选择，从而最终导致不同形貌的纳米颗粒产生。

这种方法易于操作且成本低廉，因此在实验室研究和一些简单的应用中广泛使用。

然而，通过改变反应条件来调控纳米颗粒形貌存在一些限制。

首先，这种方法通常只能获得一种或少数几种形貌的纳米颗粒，难以实现复杂多样的形貌控制。

其次，这种方法往往不能实现在实际应用中所需的大规模生产，因为它需要精确的反应条件和反应时间控制。

因此，研究人员开始开发其他更灵活和可控的方法来调控纳米颗粒的形貌。

一种常见的方法是使用模板法。

这种方法通过在反应体系中引入特定的模板，例如胶体颗粒或有机聚合物微球，将纳米颗粒沉积到模板表面，然后通过溶解、离心或烧结等方法去除模板，从而获得具有特定形貌的纳米颗粒。

模板法可以实现对纳米颗粒形貌的精确控制，且适用于大规模生产。

但是，该方法需要合适的模板材料和繁琐的模板去除步骤，因此在实际应用中存在一定的限制。

近年来，基于表面活性剂的方法成为纳米颗粒形貌调控的热点研究领域。

表面活性剂是一种能降低表面能和界面能的物质，可以在反应体系中形成胶束结构，进而调控纳米颗粒的生长和形貌选择。

通过调节表面活性剂的类型、浓度和反应条件等因素，研究人员可以实现不同形貌、大小和分散度的纳米颗粒制备。

这种方法具有简单、高效和可控的特点，对于实现纳米颗粒形貌的调控具有重要的意义。

除了上述方法，还有许多其他形貌调控方法被提出，例如模板自组装、激光加工和电化学方法等。

纳米材料的一般表征方法纳米材料的表征可以分为以下几个部分：形貌表征：透射电子显微镜（TEM）、扫描电子显微镜（SEM）、原子力显微镜（AFM）；成份分析：X射线光电子能谱（XPS），电感耦合等离子体原子发射光谱法(ICP-AES)，原子吸收分光光度计(AAS)；结构表征：红外光谱(FT-IR)，拉曼光谱(Raman)，动态光散射（DLS）、纳米颗粒跟踪分析（NTA）、X射线衍射（XRD）；性质表征-光、电、磁、热、力等：紫外-可见分光光度法（UV-Vis），光致发光(PL)。

1、形貌表征：（1）透射电子显微镜（TEM）是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射，可以形成明暗不同的影像，进而可以用来呈现纳米材料形貌的一种表征方式。

TEM还可以配备高分辨率透射电子显微镜（High-Resolution TEM），可以用于观察纳米材料的晶格参数，进而推断其晶型。

而有的纳米材料由于结构的特殊性，需要使用冷冻电镜（Cryo-TEM）来对其形貌结构进行观察表征。

（2）扫描电子显微镜（SEM）利用聚焦的很窄的高能电子束来扫描样品，通过电子束与样品间的相互作用，来激发各种物理信息，对这些信息进行收集、放大、再成像以达到对样品微观形貌表征的目的。

SEM也广泛用于纳米材料形貌的表征分析。

（3）原子力显微镜（AFM）可以在大气和液体环境下对样品进行纳米区域的物理性质进行探测（包括形貌），以高倍率观察样品表面，而不需要进行其他制样处理，可用于几乎所有样品（对表面光洁度有一定要求），就可以得到样品表面的三维形貌图象。

2、成份分析：（1）X射线光电子能谱（XPS）为化学研究提供分子结构和原子价态方面的信息，纳米材料通过XPS分析其原子价态，这些信息往往与其自身性能密切相关。

（2）ICP-AES主要用来测定岩石、矿物、金属等样品中数十种元素的含量。

（3）AAS可以用来测定样品中的元素含量。

纳米材料的形貌控制1 概述纳米材料是指材料的三维尺寸中至少有一维处于纳米尺度(1-100 nm)，或由纳米尺度结构单元构成的材料。

随着纳米材料尺寸的降低，其表面的晶体结构和电子结构发生了变化，产生了如小尺寸效应、表面效应、量子尺寸效应等宏观物质所不具有的特殊效应，从而具有传统材料所不具备的物理化学性质。

纳米材料的尺度处于原子簇和宏观物质交界的过渡域，是介于微观原子或分子和宏观物质间的过渡亚稳态物质，它有着与传统固体材料显著不同的量子尺寸效应、小尺寸效应、表面效应和宏观量子隧道效应[1]，表现出奇异的光学、磁学、电学、力学和化学特性。

1.1 纳米材料的特性1.1.1 量子尺寸效应当粒子的尺寸下降到某一临界值时，其费米能级附近的电子能级由准连续变为离散能级，并且纳米半导体微粒存在不连续的最高被占据的分子轨道和最低未被占据的分子轨道能级，使得能隙变宽的现象，称为纳米材料的量子尺寸效应。

当能级间距大于磁能、热能、静电能或超导态的凝聚能时，量子尺寸效应会导致纳米颗粒光、电、磁、热及超导电性能与宏观性能显著不同。

量子尺寸效应是未来光电子、微电子器件的基础。

1.1.2 小尺寸效应当纳米材料的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等外部物理量的特征尺寸相当或更小时，晶体周期性的边界条件将被破坏，非晶态纳米颗粒表面层附近的原子密度减小，从而导致其光、电、磁、声、热、力学等物质特性呈现出显著的变化：如熔点降低；磁有序向磁无序态，超导相向正常相的转变；光吸收显著增加，并产生吸收峰的等离子共振频移；声子谱发生改变等，这种现象称为小尺寸效应。

纳米材料的这些小尺寸效应为实用技术开拓了新领域。

1.1.3 表面效应表面效应是指纳米粒子的表面原子数与总原子数之比随粒径的变化而急剧增大后引起的材料性质上的变化。

随着材料尺寸的减小，比表面积和表面原子所占的原子比例将会显著增加。

例如，当颗粒的粒径为10 nm时，表面原子数为晶粒原子总数的20%，而当粒径为l nm时，表面原子百分数增大到99%。

纳米多孔材料的形貌与性能关系研究引言：纳米多孔材料是一类具有特殊结构和性质的材料，其在各个领域中有着广泛的应用前景。

纳米多孔材料的形貌与性能之间的关系一直是材料科学领域中的一个研究热点。

本文探讨了纳米多孔材料的形貌对其性能的影响，并对相关研究进行了综述。

一、纳米多孔材料的形貌研究方法纳米多孔材料的形貌结构可以通过多种先进的表征手段进行研究，例如透射电子显微镜（TEM）、扫描电子显微镜（SEM）等。

这些手段可以观察到材料的尺寸、孔隙分布、孔隙形状以及孔隙之间的连通性等信息。

二、纳米多孔材料形貌对吸附性能的影响纳米多孔材料常常用于吸附杂质物质。

研究发现，纳米多孔材料的形貌会对其吸附性能产生显著影响。

具有大孔隙结构的纳米多孔材料能够提供更大的比表面积，从而有利于吸附分子的扩散和吸附速率。

此外，孔隙的形状也会影响分子在孔隙内的分布和吸附能力。

三、纳米多孔材料形貌对催化性能的影响纳米多孔材料也广泛应用于催化领域。

研究表明，纳米多孔材料的形貌对其催化性能有重要影响。

具有较大比表面积的纳米多孔材料有更多的活性位点，因此具有更高的催化活性。

此外，孔隙的形状和孔径大小也会调控反应物质的输运和反应速率，进而影响催化性能。

四、纳米多孔材料形貌对传感性能的影响纳米多孔材料在传感领域有着广泛的应用。

研究发现，纳米多孔材料的形貌对其传感性能起着关键作用。

通过控制纳米多孔材料的形貌，可以调节其表面的活性位点和孔道大小，从而实现对目标分子的高灵敏度检测，并提高传感器的选择性和稳定性。

五、纳米多孔材料形貌对力学性能的影响纳米多孔材料在力学领域中也具有潜在应用。

研究发现，纳米多孔材料的形貌对其力学性能具有重要影响。

具有连续、均匀孔结构的纳米多孔材料具有较高的强度和韧性，而具有不连续、不均匀孔结构的材料则容易产生裂纹和断裂。

结论：本文对纳米多孔材料的形貌与性能关系进行了综述。

研究发现，纳米多孔材料的形貌对吸附性能、催化性能、传感性能和力学性能都具有重要影响。
