纳米材料扫描电镜分析

纳米材料分析纳米材料是一种具有特殊结构和性能的材料，其在材料科学和工程领域具有广泛的应用前景。

纳米材料的分析是了解其结构和性能的重要手段，而纳米尺度的特殊性也为其分析带来了挑战。

本文将介绍纳米材料分析的常用方法和技术，帮助读者更好地了解和掌握纳米材料分析的基本知识。

首先，纳米材料的结构分析是分析工作的重要组成部分。

常用的方法包括透射电子显微镜（TEM）、扫描电子显微镜（SEM）和原子力显微镜（AFM）等。

其中，TEM能够提供纳米尺度下材料的高分辨率成像，SEM则能够观察材料的表面形貌，而AFM则可以实现对材料表面的原子级成像。

这些方法的结合运用可以全面了解纳米材料的结构特征，为后续性能分析提供基础数据。

其次，纳米材料的性能分析是评价其应用潜力的关键。

纳米材料的特殊尺度效应和表面效应使其具有独特的物理、化学和生物性能，因此需要针对其特殊性进行相应的分析。

例如，X射线衍射（XRD）可以用来分析纳米材料的晶体结构，拉曼光谱则可以揭示纳米材料的振动特性。

此外，热分析技术如热重分析（TGA）和差示扫描量热法（DSC）也可以用来分析纳米材料的热稳定性和热动力学性能。

这些方法的综合应用可以全面评估纳米材料的性能特征，为其应用提供科学依据。

最后，纳米材料的表面分析是其应用研究的重要环节。

纳米材料的表面活性和表面结构对其在催化、传感和生物医学等领域的应用具有重要影响，因此需要进行相应的表面分析。

常用的方法包括X射线光电子能谱（XPS）、扫描隧道显微镜（STM）和原子力显微镜（AFM）等。

这些方法可以实现对纳米材料表面化学成分、表面形貌和表面电子结构的分析，为纳米材料的应用研究提供重要支持。

综上所述，纳米材料分析是了解其结构和性能的重要手段，其分析方法和技术的选择应根据具体的研究目的和样品特性来确定。

通过结构分析、性能分析和表面分析的综合应用，可以全面了解纳米材料的特性，为其在材料科学、化学、生物医学和能源领域的应用提供科学依据。

现代分析方法纳米材料的表征与测试技术分析科学现代方法正是人类知识宝库中最重要、最活跃的领域之一，它不仅是研究的对象，而且又是观察和探索世界，特别是微观世界的重要手段，各行各业都离不开它。

随着纳米材料科学技术的发展，要求改进和发展新分析方法、新分析技术和新概念，提高其灵敏度、准确度和可靠性，从中提取更多信息，提高测试质量、效率和经济性。

纳米科学和技术是在纳米尺度上（0.1-100nm之间）研究物质(包括原子、分子)的特性和相互作用，并且利用这些特性的多学科的高科技。

纳米科技是未来高科技的基础，而适合纳米科技研究的仪器分析方法是纳米科技中必不可少的实验手段。

因此，纳米材料的分析和表征对纳米材料和纳米科技发展具有重要的意义和作用。

纳米技术与纳米材料是一个典型的新兴高技术领域。

虽然许多研究人员已经涉足了该领域的研究，但还有很多研究人员以及相关产业的从业人员对纳米材料还不很熟悉，尤其是如何分析和表征纳米材料、如何获得纳米材料的一些特征信息。

为了满足纳米科技工作者的需要，本文对纳米材料的一些常用分析和表征技术，主要从纳米材料的成分分析、形貌分析、粒度分析、结构分析以及表面界面分析等几个方面进行简要阐述。

1. 纳米材料的粒度分析1.1粒度分析的概念大部分固体材料均是由各种形状不同的颗粒构造而成，因此，细微颗粒材料的形状和大小对材料结构和性能具有重要的影响。

尤其对纳米材料，其颗粒大小和形状对材料的性能起着决定性的作用。

因此，对纳米材料的颗粒大小、形状的表征和控制具有重要意义。

一般固体材料颗粒大小可以用颗粒粒度概念来表述。

对于不同原理的粒度分析仪器，所依据的测量原理不同，其颗粒特性也不同，只能进行有效对比，不能进行横向直接对比。

由于粉体材料颗粒形状不可能都是均匀球形的，有各种各样的结构，因此，在大多数情况下粒度分析仪所测的粒径是一种等效意义上的粒径，和实际的颗粒大小分布会有一定的差异，因此只具有相对比较的意义。

此外，各种不同粒度分析方法获得的粒径大小和分布数据也可能不能相互印证，不能进行绝对的横向比较。

_扫描电镜与电子探针分析扫描电镜（Scanning Electron Microscope，SEM）和电子探针分析（Energy Dispersive X-ray Spectroscopy，EDS）是现代材料科学和纳米技术领域中广泛应用的两种重要分析技术。

本文将分别介绍扫描电镜和电子探针分析的原理、仪器结构和应用。

一、扫描电镜（SEM）扫描电镜是一种基于电子束的显微镜，通过聚焦的电子束对样品表面进行扫描，获得高分辨率的图像。

相比传统光学显微镜，SEM具有更高的分辨率和更大的深度聚焦能力。

SEM的工作原理如下：1.电子源：SEM使用热阴极电子枪产生的高速电子束。

电子束由一根细丝产生，经过加热后电子从细丝上发射出来。

2.透镜系统：电子束经过电子透镜系统进行聚焦和调节。

透镜系统包括几个电磁透镜，用于控制电子束的聚焦和扫描。

3.样品台：样品台用于固定样品并扫描表面。

样品通常需要涂覆导电性材料，以便电子束可以通过样品表面。

4.探测器：SEM使用二次电子和背散射电子探测器来检测从样品表面散射的电子。

这些探测器可以转化为图像。

SEM可以提供高分辨率的表面形貌图像，并通过电子束的反射和散射来分析样品的成分、孔隙结构和晶体结构等。

其应用广泛，包括材料科学、纳米技术、电子器件等领域。

二、电子探针分析（EDS）电子探针分析是一种基于X射线的成分分析技术，常与扫描电镜一同使用。

EDS可以对样品的元素成分进行快速准确的定性和定量分析。

其工作原理如下：1.探测器：EDS使用一个固态半导体探测器来测量从样品发射的X射线。

当样品受到电子束轰击时，样品中的元素原子被激发并发射出特定能量的X射线。

2.能谱仪：EDS使用能谱仪来分析探测到的X射线，该仪器能够将X 射线能量转换成电压信号，并进行信号处理和分析。

3.能量分辨率：EDS的精度取决于能谱仪的能量分辨率，分辨器的能量分辨率越高，分析结果越准确。

4.谱库：EDS使用事先建立的元素谱库进行定性和定量分析。

扫描电镜分析扫描电镜（Scanning Electron Microscope，SEM）是一种常用的高精度显微镜，能够以极高的放大倍数观察样品的微观结构和形貌。

通过利用电子束对样品进行扫描，SEM能够提供比光学显微镜更高的分辨率和放大倍数。

本文将介绍扫描电镜的工作原理、应用领域以及其在科研和工业中的重要性。

扫描电镜的工作原理是基于电子的性质和电磁场的作用。

它通过发射高能电子束，并将电子束聚焦到极小的尺寸，然后扫描在样品表面。

当电子束与样品的表面交互作用时，会产生许多信号，包括二次电子、背散射电子、特征X射线等。

这些信号接收后，经过电子学系统的处理和分析，最终形成样品的显微图像。

由于扫描电镜的电子束具有很小的波长，因此它能提供更高的分辨率和放大倍数，可以观察到更加详细的微观结构。

扫描电镜在许多领域都有广泛的应用。

在材料科学中，它可以用来研究材料的表面形貌和微观结构，对材料的组成和纳米尺寸的特征进行分析。

在生物学研究中，扫描电镜可以观察生物细胞、组织和器官的内部结构，对病毒、细菌等微生物进行观察和分析。

在纳米科技领域，扫描电镜可以研究纳米材料的制备和性质，包括纳米颗粒、纳米材料的形貌和尺寸分布等。

此外，扫描电镜在矿物学、工业品质检测、环境科学和考古学等领域也有广泛应用。

在矿物学中，扫描电镜可以对矿石和矿物进行分析，帮助确定它们的成分和结构。

在品质检测中，扫描电镜可以用于检查和验证产品的表面和微观结构，确保产品符合质量标准。

在环境科学中，扫描电镜可以用来研究大气颗粒物、水质中的微生物和化合物等。

在考古学研究中，扫描电镜可以协助鉴定古代人工制品的材质和表面特征，帮助研究人员了解古代文化和技术。

扫描电镜在科学研究和工业生产中具有重要的地位。

它能够提供高分辨率的显微观察，帮助科学家们深入了解材料的微观结构和形貌，从而促进科学研究的发展。

在工业领域，扫描电镜可以用于质量控制和产品改进，确保产品具有良好的性能和质量。

扫描电镜分析引言扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，利用电子束来观察和分析材料的表面形貌和组成。

相比传统光学显微镜，扫描电镜具有更高的放大倍数和更好的分辨率，能够提供更详细的信息和更全面的材料表征。

本文将介绍扫描电镜分析的基本原理、操作步骤和应用领域。

扫描电镜分析的基本原理扫描电镜利用电子束与样品表面的相互作用生成图像，采用场发射电子源作为电子束的发射源。

电子束从电子源中发射出来后被加速，在经过透镜系统的聚焦作用下，聚焦在样品表面上。

样品表面的电子与电子束发生相互作用，包括散射、逸出等过程。

逸出的电子被收集和放大，转换成电信号，通过不同的检测器获得样品表面的形貌和组成信息。

扫描电镜分析的操作步骤1.准备样品：将待观察的样品切割、打磨，使其表面平整，去除杂质。

如果样品是不导电的，需要进行导电处理，如镀一层金属薄膜。

2.真空系统准备：将样品放置在扫描电镜的样品台上，通过真空系统排除气体，以保证电子束的传输。

3.调试扫描电镜参数：根据样品的性质和分析需求，设置电子束的加速电压、电子枪的亮度、放大倍数等参数。

4.扫描电镜观察：启动扫描电镜的电子束，将电子束聚焦在样品表面，利用扫描线圈扫描样品表面，收集和放大逸出的电子信号，生成图像。

5.图像分析：通过软件分析图像，测量样品表面的形貌和组成，获取相关的形态参数和元素成分信息。

扫描电镜分析的应用领域扫描电镜广泛应用于材料科学、生物学、化学等领域的研究和分析。

具体应用包括： - 材料表面形貌分析：扫描电镜能够提供高分辨率的材料表面形貌信息，用于评价材料的纹理、晶格形貌等。

- 生物样品观察：扫描电镜可以观察生物样品的微观结构，包括细胞形态、器官结构等，对生物学研究有重要意义。

- 纳米材料研究：扫描电镜在纳米材料的研究中得到广泛运用，能够观察和分析纳米颗粒的大小、形状、分布等特征。

- 化学成分分析：扫描电镜结合能谱仪可以进行化学成分分析，通过测量逸出电子的能谱来确定材料的元素成分。

扫描电镜实验报告图像分析怎么写一、引言扫描电镜（Scanning Electron Microscope, SEM）是一种常用的高分辨率表面形貌分析仪器，广泛应用于材料科学、生物学、纳米科技等领域。

本实验旨在利用扫描电镜对样品进行观察和分析，掌握图像分析技巧，并结合实际图像进行详细分析，从而深入了解样品的表面形貌和微观结构。

二、实验方法1. 样品制备：选择需要观察的样品，根据不同的要求进行制备，如金属材料可以进行抛光、腐蚀处理，生物样品可以进行固定和超薄切片等。

2. 仪器操作：将制备好的样品放入扫描电镜的样品台上，调节加速电压和放大倍数等参数，开始观察和拍摄图像。

3. 图像获取：通过扫描电镜获取样品的图像，并保存在电脑上，以备后续的图像分析工作。

三、图像分析1. 图像质量评估：首先对所获得的图像进行质量评估。

评估图像的对比度、噪声、清晰度等指标，确保图像的质量符合要求。

可以通过测量像素密度、区域灰度分布等方法进行评估。

2. 图像预处理：针对图像中存在的噪声、伪影等问题，可以对图像进行预处理。

例如，可以利用图像处理软件进行滤波、增强对比度等操作，以提高图像清晰度和可视化效果。

3. 形貌分析：通过对图像进行形貌分析，可以获得样品的表面形貌特征。

可以使用图像处理软件中的测量工具来计算样品的颗粒大小、距离、角度等参数。

同时，可以根据图像中的拓扑结构特征，推测样品的形成过程和相互关系。

4. 结构分析：通过图像分析，可以对样品的微观结构进行分析。

可以从图像中观察并描述样品的晶体结构、纤维形态等。

同时，可以对样品中存在的裂纹、孔洞等缺陷进行分析，评估样品的完整性和质量。

5. 成分分析：在图像分析的基础上，可以借助图谱分析和能谱分析等技术手段，对样品的成分进行分析。

通过识别元素的峰位和峰强，可以得到样品的成分组成，进一步了解样品的化学特性。

四、实验结果与讨论本次扫描电镜实验中，我们选择了一块金属样品，并进行了抛光和腐蚀处理。

纳米材料的表征方法与技巧纳米材料是一种具有特殊尺寸和结构的材料，其尺寸在纳米级别（10^-9米）范围内。

由于纳米材料具有独特的物理、化学和力学特性，因此对其进行准确的表征是非常重要的。

本文将介绍几种常用的纳米材料表征方法与技巧，以帮助读者更好地了解和研究纳米材料。

1. 扫描电镜（SEM）扫描电镜（Scanning Electron Microscopy，SEM）是一种常用的表征纳米材料形貌和表面形态的方法。

SEM利用电子束照射样品，然后测量样品放出的次级电子、反射电子或散射电子，通过扫描样品的表面，获得高分辨率的表面形貌信息。

SEM能够对纳米材料进行直接观察和分析，可以得到材料的形貌、尺寸、结构以及表面粗糙度等信息。

2. 透射电子显微镜（TEM）透射电子显微镜（Transmission Electron Microscopy，TEM）是一种用于观察纳米材料内部结构的高分辨率技术。

TEM利用电子束通过样品的方式，然后测量透射电子的强度，从而获得材料的原子级别结构和晶格信息。

TEM对于研究纳米材料的晶体结构、晶粒尺寸和界面特性等方面具有很高的分辨率和灵敏度。

3. X射线衍射（XRD）X射线衍射（X-ray Diffraction，XRD）是一种用于分析纳米材料结晶性质的重要手段。

通过照射样品表面的X射线，通过分析和测量样品对X射线的衍射图样，可以确定样品的晶体结构、晶体相对应的晶格参数以及晶粒尺寸等信息。

XRD对于研究纳米材料的晶体结构和晶体相变等方面具有很高的准确性和可靠性。

4. 傅里叶变换红外光谱（FTIR）傅里叶变换红外光谱（Fourier Transform Infrared Spectroscopy，FTIR）是一种用于表征纳米材料的化学组成和官能团的方法。

通过测量样品在红外区域的吸收和散射光谱，可以确定样品中存在的化学键和官能团类型，并帮助研究者了解纳米材料的结构和表面性质。

FTIR对于研究纳米材料的化学组成、官能团修饰以及材料与其他物质之间的相互作用具有重要意义。

sem扫描电镜怎样分析材料结构篇一：材料分析(SEm)实验报告材料专业实验报告题目：扫描电镜(SEm)物相分析实验学院：先进材料与纳米科技学院专业：材料物理与化学姓名：学号：151412298620XX年6月30日扫描电镜(SEm)物相分析实验一．实验目的1.了解扫描电镜的基本结构与原理2.掌握扫描电镜样品的准备与制备方法3.掌握扫描电镜的基本操作并上机操作拍摄二次电子像4.了解扫描电镜图片的分析与描述方法二．实验原理1.扫描电镜的工作原理扫描电镜（SEm）是用聚焦电子束在试样表面逐点扫描成像。

试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。

其中二次电子是最主要的成像信号。

由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。

聚焦电子束与试样相互作用，产生二次电子发射以及背散射电子等物理信号，二次电子发射量随试样表面形貌而变化。

二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。

本次实验中主要通过观察背散射电子像及二次电子像对样品进行分析表征。

1）背散射电子背散射电子是指被固体样品原子反射回来的一部分入射电子，其中包括弹性背反射电子和非弹性背反射电子。

弹性背反射电子是指被样品中原子和反弹回来的，散射角大于90度的那些入射电子，其能量基本上没有变化（能量为数千到数万电子伏）。

非弹性背反射电子是入射电子和核外电子撞击后产生非弹性散射，不仅能量变化，而且方向也发生变化。

非弹性背反射电子的能量范围很宽，从数十电子伏到数千电子伏。

背反射电子的产生范围在100nm-1mm深度。

背反射电子产额和二次电子产额与原子序数的关系背反射电子束成像分辨率一般为50-200nm（与电子束斑直径相当）。

扫描电镜实验报告一、背景介绍扫描电镜（Scanning Electron Microscope，SEM）是一种常用于观察材料表面形貌的高分辨率显微镜。

与光学显微镜不同，SEM使用电子束来对样品进行扫描，从而获得样品表面的高清晰度图像。

本文将对扫描电镜实验进行详细描述和分析。

二、实验目的本次实验的目的是研究和观察不同样品的表面形貌及其微观结构。

通过使用扫描电镜，我们可以进一步了解材料的性质和特征，并为后续的研究工作提供有力的支持。

三、实验步骤1. 样品制备：将待观察的样品进行必要的处理，例如切割、研磨、涂覆导电剂等，以保证样品的表面光滑且导电性良好。

2. 装备样品：将处理完成的样品放置在SEM样品台上，固定好并调整角度，确保样品表面垂直于电子束的入射方向。

3. 调整参数：根据不同样品的特性和需求，调整加速电压、放大倍数、探头电流等参数，以获得最佳的图像质量。

4. 扫描观察：打开SEM仪器，开始对样品进行扫描观察。

电子束在样品表面扫描时，与样品表面相互作用，产生二次电子信号，这些信号被探测器接收并转换成图像。

四、实验结果与分析在本次实验中，我们观察了不同样品的表面结构，并获得了一系列高分辨率的SEM图像。

以一块常见的金属材料——铝为例，通过SEM观察，我们可以清晰地看到铝表面的微观结构。

观察结果显示，铝表面呈现出许多沟槽和凸起的特征，这些特征是铝晶粒的显著标记。

SEM图像还揭示了铝表面的晶粒大小和分布情况，有助于我们进一步研究金属的力学性质和形变行为。

同样，我们还观察了纳米颗粒的表面形貌。

SEM图像显示，纳米颗粒具有较大的表面积和丰富的形态结构，这使得纳米颗粒在催化剂、材料科学等领域有着广泛的应用价值。

通过SEM观察，我们可以研究纳米颗粒的大小分布、形状特征以及粒子间的相互作用，为相关研究提供了重要的依据。

五、实验的意义与应用前景扫描电镜作为一种重要的表征工具，在材料科学、生物学、纳米技术等领域具有广泛的应用和重要意义。

扫描电镜分析简介扫描电镜（Scanning Electron Microscopy，SEM）是一种常用的材料分析技术，通过表面扫描电子束所产生的电子与样品表面相互作用，测量和分析电子束与样品之间的相互作用现象，得到图像和各种表征参数，从而实现对样品微观结构的观察和分析。

SEM的工作原理是将样品置于真空条件下，利用电子枪产生高能电子束，以扇形或螺旋形的方式扫描在样品表面，当电子束与样品相互作用时，部分电子进入样品表面产生的电子云，将原本在电子束路径上不可见的电子转化为可见的信号。

这种信号包括二次电子（Secondary Electrons, SE）和反射电子（Backscattered Electrons, BSE）两种，二次电子主要来自于样品表面物质的元素分布和拓扑结构，反射电子则主要来自于电子束与原子核的碰撞反射。

通过收集、放大和检测这些反射电子，就可以获取样品的电子图像。

SEM与传统的光学显微技术相比，具有以下优点：1.高分辨率：SEM的分辨率可达到亚纳米级别，能够观察到更小的细节和粒子。

2.能够观察非导电材料：相对于传统的透射电镜，SEM可以直接观察非导电材料，不需要特殊的样品制备。

3.大深度焦距：SEM具有较大的深度焦距，可以获得更清晰的三维像。

4.显示能力强：SEM可以生成高对比度的图像，并且具有较强的深度感。

5.多功能性：SEM除了观察样品表面形貌外，还可以进行成分分析、晶体结构分析、导电性测量等多种功能。

SEM主要应用于材料研究、生物医学、纳米科学等领域。

在材料研究中，SEM常用于观察材料的晶体形貌、断口形貌、金属表面的腐蚀和磨损等。

在纳米科学领域，SEM可以用于观察纳米材料的形貌和尺寸分布，同时还可以通过能谱分析技术，得到不同区域的元素组成。

在生物医学中，SEM可以观察细胞结构、病毒和细菌等微生物形态特征，对研究细胞生物学、病理学等具有重要意义。

为了更好地进行SEM分析，需要注意以下几个方面的问题：1.样品制备：样品要求具有一定的导电性，通常需要进行金属镀膜或者冷冻干燥等处理才能满足要求。

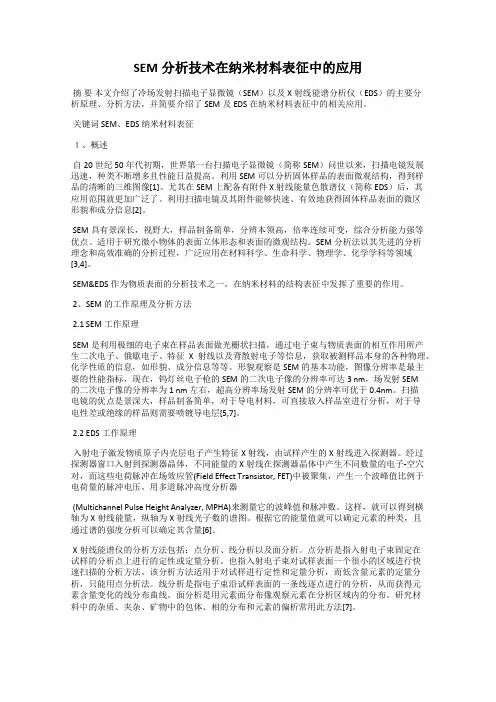

扫描电镜在纳米材料表征中的应用随着纳米技术的发展，纳米材料的制备和应用越来越广泛，这些材料的表征也变得越来越重要。

传统的光学显微镜已经无法满足这些要求，因为它们的分辨率有限，只能提供宏观或亚微米级别的分辨率。

这就要求我们寻找一种更先进的显微镜技术，能够提供更高的分辨率和更详细的信息。

扫描电镜是一种非常有用的工具，可以在纳米级别下观察和分析物质，成为研究纳米材料的重要手段之一。

扫描电镜（SEM）是一种利用电子束探测样品表面形貌和化学成分的高分辨率显微镜。

SEM的分辨率比光学显微镜要高得多，能够在纳米级别下显示样品形貌和结构。

SEM的分辨率来源于探测器所探测到的进入试样的电子束的散射和退火过程。

采用SEM 可以同时获得微观和宏观上的信息，并且非常适合在纳米尺度下观察和分析材料。

SEM主要有两种模式：成像模式和分析模式，而成像模式是最常用的模式。

扫描电镜的成像是由电子束和探测器共同完成的。

首先，SEM通过电子枪产生的高能电子束对样品进行照射。

样品里的原子被电子束激发，然后发出二次电子，这些电子被检控系统，就可以成像了。

SEM成像的原理是显微镜上的探测器接收到样品表面反射回来的二次电子。

当高能电子在样品表面撞击时，会产生瞬间二次电子的信号，这些信号可以被探测器捕捉，传递到显示器上。

SEM在纳米材料表征中的应用非常广泛。

纳米材料的表征分析中，常常需要观察材料表面的形貌、尺寸、分布和组成等信息。

SEM可以在纳米级别下对样品进行观察，得到非常清晰的形貌信息和内部分布情况。

SEM可以对纳米材料的微观形貌进行分析和观察。

在观察到实际证据的同时，也可以对纳米材料的组成和结构进行分析和研究。

SEM可以用于观察纳米晶的成因、析出、相互作用和形态，以及催化剂和电极材料的形貌和内部结构。

此外，SEM还可以用于材料的表面形貌观察和材料表面和界面的结构分析。

由于极高的分辨率和能量分析技术，SEM可以反映样品的材料成分，并更深入地了解样品化学特性。
