电力变压器继电保护电力变压器是电力系统中重要的电力设备之一，用于升降电压以及提供电力输送中途的电力支撑。
为了保护电力变压器运行安全，必须采用继电保护，它是电力系统中最重要的保护手段之一。
本文将介绍电力变压器继电保护的原理、类型、应用以及故障处理方法。

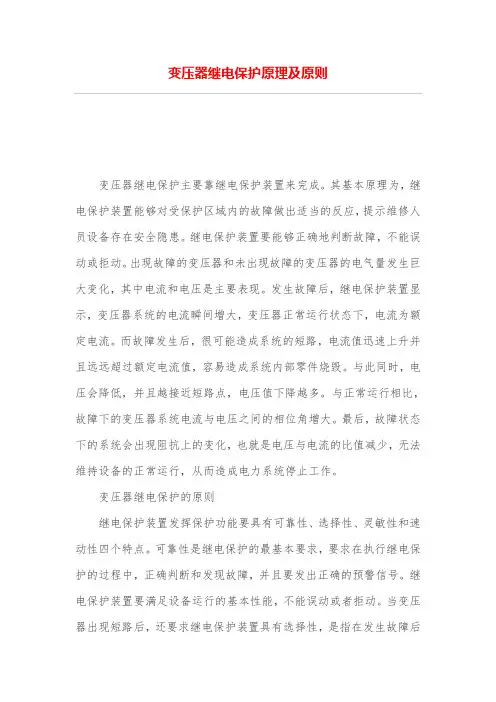

一、原理继电保护是指利用电气原理和电气器件，通过电气信号实现保护、控制、监视等功能的一种自动化保护措施。
在电力系统中，继电保护通过对电压、电流、功率、状态等参数进行监测和判断，实现对电气设备的保护。
电力变压器作为电力系统中的重要设备，需要采用多种继电保护手段进行保护。
电力变压器继电保护的原理主要有以下几个方面：1、过电流保护过电流保护是指当电力变压器发生短路、过负荷等故障时，通过对电流进行测量，对相应的故障进行保护。
通常采用电流互感器（CT）对电流进行测量，并通过电流保护装置实现对变压器的保护。
3、差动保护4、绝缘监测保护绝缘监测保护是指通过对电力变压器绝缘状态进行监测，判断绝缘状态的变化情况，实现对电力变压器的保护。
通常采用绝缘监测装置对电力变压器绝缘状态进行监测，并通过绝缘监测装置的报警信号实现对变压器的保护。
二、类型主保护是指继电保护中最基本、最重要的保护方式。
它是指对电力变压器主要运行参数进行监测和判断，如对电流、电压、功率等根据规定的保护定值进行测量和判断，从而实现对电力变压器的保护。
2、备用保护备用保护是指当主保护失效或不能正常工作时，采用备用保护来对变压器进行保护。
通常备用保护是由多个继电保护组成的，当主保护失效时，备用保护可以及时地发挥作用，对变压器进行保护。
三、应用电力变压器继电保护在电力系统中的应用非常广泛，主要是用于保护电力变压器运行的安全与稳定。
1、电力供应管理电力供应管理是电力系统中非常重要的一环，电力变压器作为输电的关键设备，必须要有可靠的继电保护装置，确保电力的稳定供应。
2、防止故障电力变压器继电保护主要用于防止电力变压器的短路、过负荷等故障，当发生故障时，继电保护可及时切断电力变压器，确保安全运行。
变压器的继电保护与整定计算一、继电保护概述在变压器运行过程中，由于其特殊的工作环境和重要的作用，对其电气保护要求非常高。
继电保护主要是通过电气装置实现对变压器的过电流、过压、欠压、失压、短路等异常情况进行及时发现和处理，以保护变压器的运行安全。
二、继电保护的分类1.电流保护：对变压器的短路故障进行保护，主要包括差动保护、零序保护和过电流保护。
2.电压保护：对变压器的过电压和欠电压故障进行保护，主要包括过电压保护和欠电压保护。
3.频率保护：对变电站整体或部分区域的频率变化进行保护，主要包括频率偏差保护。
4.绝缘保护：对变压器的绝缘状况进行保护，主要包括绝缘电阻保护和绝缘油温保护。
5.温度保护：对变压器的温度进行保护，主要包括油温保护和线圈温度保护。
三、继电保护的整定计算1.差动保护整定计算差动保护是变压器最重要的保护方式，其整定计算主要包括选择合适的CT变比和故障电流的判断。
-首先，根据变压器的额定容量和额定电流，计算出变压器的额定电流。
-其次，根据变压器的连接组别和变压器设计参数，选择合适的CT变比。
根据差动电流计算装置的灵敏系数和CT一次、二次侧额定电流，从而确定差动电流判断参数。
-最后，根据变压器的绕阻参数和变压器接线方式，计算差动保护的整定电流。
根据保护整定表格，确定U矩和I矩。
2.过电流保护整定计算过电流保护是变压器常用的保护方式，其整定计算主要包括选择合适的电流互感器和整定保护参数。
-首先，根据变压器额定容量和额定电流，计算变压器的额定电流。
-其次，根据过电流保护的设定电流和时间特性，选择合适的电流互感器。
-最后，根据保护整定计算公式计算过电流保护的电流设置参数。
3.过电压保护整定计算过电压保护是变压器常用的保护方式，其整定计算主要包括选择合适的电压互感器和整定保护参数。
-首先，根据变压器的额定电压和设计参数，计算变压器的额定电压。
-其次，根据过电压保护的设定电压和时间特性，选择合适的电压互感器。
电力变压器继电保护
电力变压器是输送、分配和利用电力的重要设备，其正常运行对电力系统的稳定运行具有重要意义。
电力变压器在运行过程中受到各种因素的影响，可能会出现各种故障，对电力变压器进行继电保护是确保其安全稳定运行的重要手段之一。
继电保护系统是电力系统中的重要组成部分，用于监测和保护电力设备，保障电力系统的安全运行。
电力变压器继电保护的主要任务是对电力变压器的各种故障进行检测和保护，包括短路、接地故障、过载、过压、欠压等。
通过对这些故障进行及时有效的保护，可以最大限度地减少故障对电力变压器的损害，保障电力系统的安全运行。
电力变压器的继电保护系统通常包括差动保护、过流保护、过电压保护、接地保护等多种保护功能，通过这些保护功能共同作用，可以对电力变压器进行全面的保护。
差动保护是电力变压器继电保护中最重要的一种保护方式，它利用变压器两侧电流的差值来判断变压器的内部故障。
差动保护主要是通过检测变压器两侧的电流，当两侧电流的差值超过设定值时，即判定为变压器内部出现了故障，保护动作将被触发，从而及时切断电力系统中的故障，保护变压器不受损害。
差动保护是对电力变压器内部故障进行及时有效保护的重要方式，同时也是保障电力系统安全运行的重要手段。
电力变压器继电保护电力变压器是电力系统中不可或缺的设备，它在电力系统中起着调整电压、升降电压、保护电器设备等作用。
而变压器继电保护则是为了保护变压器的安全运行，防止发生故障而设计的一项重要技术措施。
本文将从电力变压器的基本原理、变压器继电保护的作用及特点等方面进行详细介绍。
一、电力变压器的基本原理电力变压器是一种通过电磁感应原理实现电压变化的设备，其基本原理可以简单地表述为：在变压器的铁心上绕有两个或多个线圈，分别为高压线圈和低压线圈。
当高压线圈通电时，产生的磁场会使铁心中的低压线圈感应出电动势，从而使得输入电压和输出电压之间实现了降压或升压的变换。
这样，变压器可以实现从高电压向低电压、或者从低电压向高电压的转换，以满足不同电器设备的电压需求。
二、变压器继电保护的作用及特点1. 作用电力变压器在电力系统中起着重要的作用，一旦发生故障则可能导致系统的停运，给生产和生活带来严重的影响。
而变压器继电保护的作用就是为了及时发现并隔离变压器的故障，保证电力系统的安全稳定运行。
变压器继电保护系统可以通过实时监测变压器的运行状态，发现变压器的异常情况，并及时做出响应，保护变压器免受损害。
2. 特点变压器继电保护系统有以下特点：（1）灵敏性高：变压器继电保护系统可以对电路的异常情况做出及时反应，实现对变压器的快速保护。
（2）鲁棒性强：变压器继电保护系统可以适应不同的工作环境和电压等级，保证变压器在各种复杂条件下的安全运行。
（3）自动化程度高：现代的变压器继电保护系统采用先进的数字化技术，可以实现自动化的监测、诊断和响应，减轻运维人员的工作负担。
（4）全面性强：变压器继电保护系统可以监测变压器的各种参数，对变压器的各种异常情况都能做出有效的保护措施。
三、变压器继电保护的实现方式变压器继电保护可以通过多种方式实现，下面介绍常见的几种方式：1. 电压继电保护电压继电保护是采用电压传感器对变压器的输入、输出电压进行实时监测，当输入、输出电压偏离正常范围时，可及时发出警报信号并采取措施，以保护变压器不受损害。
电力变压器继电保护电力变压器是电力系统中的重要设备，其作用是将输送线路上的高压电能转变为用户所需的低压电能，为工业生产和居民生活提供电力保障。
而变压器继电保护则是保证变压器正常运行和安全的重要保障措施。
本文将从变压器继电保护的基本原理、作用和常见故障进行深入介绍。
一、继电保护的基本原理继电保护是电力系统中保护设备和线路的一种重要控制保护手段，其基本原理是通过选择合适的保护装置和电气元件，对电力系统中的故障或异常状态进行检测和判别，及时采取必要的措施，避免故障扩大，保证电力系统的安全稳定运行。
继电保护的基本原理包括以下几个方面：1. 故障检测：通过对电力系统中的各种故障进行检测，包括短路故障、接地故障、过载故障等，确定故障的类型和位置，以便及时采取保护措施。
2. 故障判别：根据故障发生的情况和故障信号的特点，对故障类型进行判别，确定是否需要启动继电保护装置。
3. 信号传输：将故障信号传输给继电保护装置，启动相应的保护动作，以保护变压器和电力系统的安全运行。
二、继电保护的作用继电保护在电力系统中起着非常重要的作用，其主要作用包括以下几个方面：1. 故障保护：及时发现电力系统中的各种故障，如短路故障、接地故障、过载故障等，采取必要的保护措施，避免故障扩大，保证电力系统的安全运行。
2. 过载保护：对电力系统中的过载情况进行监测和保护，及时减小负荷或切断电源，避免设备的过载烧坏。
3. 过电压保护：对电力系统中的过电压情况进行监测和保护，避免设备被过电压烧坏。
4. 欠电压保护：对电力系统中的欠电压情况进行监测和保护，确保设备在安全的电压范围内运行。
继电保护的作用主要是保障电力系统的安全运行，避免各种故障对设备和线路造成损害，保证供电的可靠性和稳定性。
特别是对于电力变压器来说，继电保护的作用更为突出，因为变压器在电力系统中扮演着重要的角色，一旦出现故障可能会导致整个系统的停电。
三、常见的变压器继电保护四、结语在当前电力系统中，变压器继电保护技术不断发展，涌现出越来越多的先进的保护装置和技术手段，提高了变压器继电保护的智能化和精准化水平。
变压器继电保护配置与动作原理变压器是电力系统中常用的电气设备，为了保护变压器在运行过程中不受损害，需要配置相应的继电保护装置。
变压器继电保护的配置和动作原理是指根据变压器的运行特性和故障情况，选用合适的继电保护装置，并通过电气信号实现对变压器进行保护和控制的原理。
变压器的继电保护主要包括保护装置的选择、配置和设置，以及保护装置在发生故障时的动作原理。
首先，对于变压器的温度保护，通常采用温度继电器和热敏电阻来实现。
温度继电器用于监测变压器的温度，并在温度超过设定值时发出信号，触发变压器的停运。
热敏电阻则用于监测变压器的温度，并将监测到的温度值传输给主控台，方便操作人员进行远程监控和控制。
其次，对于变压器的短路保护，通常采用差动保护装置。
差动保护装置用来监测变压器输入和输出的电流差异，在正常运行情况下，输入和输出电流应该相等，如果电流差异超过设定值，就说明发生了短路故障，差动保护装置会发出信号，触发变压器的断路器进行断开操作，以保护变压器免受损害。
此外，还可配置过电压保护装置和欠电压保护装置，用来对变压器在输入和输出两端可能发生的过电压和欠电压进行监测和保护。
过电压保护装置通常采用电压继电器或电压传感器来监测电压波形，如果电压超过设定值，过电压保护装置会触发相应的动作信号；欠电压保护装置则根据设定的欠电压值，当电压低于设定值时，会触发欠电压保护装置的动作。
对于变压器的过载保护，可采用电流继电器或电流互感器来监测变压器的输入和输出电流情况。
当电流超过变压器额定容量时，电流继电器会发出信号，触发断路器进行断开操作，从而保护变压器免受过载损害。
在变压器继电保护装置的动作原理方面，主要是通过继电器或传感器等装置监测变压器内部的电气信号，并根据预设的逻辑关系进行判断和动作。
当变压器发生故障，如短路、过电压、过载等，继电保护装置会根据设定的条件和阈值判断故障类型，并发出相应的信号，触发断路器或其他保护装置进行断开操作，以保护变压器不受进一步损害。
(1)瓦斯保护。
容量在800kvA以上的变压器，应装设瓦斯保护，用以反映变压器油箱内故陋及油面降低。
(2)纵联差动保护。
单独运行的7500kV A以上的变压器采用纵联差动保护，作为变压器内部故障、绝缘旁管及引出线相间短路的保护。
小容量的变压器可用电流速断保护代替差动保护。
(3)过电流保护。
作为变压器外部短路和内部短路的后备保护。
(4)零序电流保护。
在变压器中性点直接接地或经放电间隙接地时，应装设零序电流保护，用以提高单相接地时保护的灵敏度。
(5)过负荷及温度保护。
一般用作信号，但在无人值班的变电所，也可以用作跳闸或自动切除一部分负荷。
电力变压器继电保护电力变压器是电力系统中不可或缺的重要设备之一，其作用是将高压电能转换为低压电能或者将低压电能转换为高压电能，以满足不同电气设备的电压要求。
电力变压器在输配电系统中承担着关键的作用，因此其可靠性和安全性非常重要。
为了确保变压器的安全运行，在变压器的保护中，继电保护技术起着至关重要的作用。
一、继电保护的作用继电保护系统是电力系统中非常重要的一部分，其作用是及时检测电力系统中的故障并采取相应的措施来隔离故障，以保护设备和保障系统的安全稳定运行。
变压器继电保护系统能够对变压器进行全面的监测和保护，一旦变压器出现故障，继电保护系统将能够做出快速的响应，避免或者减少故障给变压器带来的损害。
继电保护技术在电力变压器的应用中显得尤为重要。
二、变压器继电保护的原理变压器继电保护系统的原理是在变压器中安装有感应电流互感器和感应电压互感器，这些传感器能够对变压器的电流、电压等参数进行监测，并将监测到的数据传输到继电保护装置中进行处理。
继电保护装置会根据预先设定的保护参数和逻辑来判断变压器是否存在故障，并且确定故障的类型和位置。
一旦确定了故障的存在，继电保护装置将立即采取相应的措施，例如发出信号给断路器来分断故障点，或者给出警示信号以通知运维人员等。
三、常见的变压器继电保护功能1. 过流保护：当变压器出现短路或者过负荷情况时，将导致变压器内部的电流急剧增加，这时过流保护将会发出信号并采取措施来隔离故障，并且避免给变压器带来更大的损害。
2. 零序保护：用于保护变压器内部的短路和接地故障，能够有效地预防变压器出现电气故障，确保变压器的安全运行。
3. 差动保护：利用继电保护装置对变压器两侧的电流值进行比较，以确定变压器内部是否存在短路故障，是一种高精度的保护方式，被广泛应用于变压器保护中。
4. 欠电压保护：用于监测变压器的输入端是否存在欠电压情况，避免因为欠电压导致变压器无法正常运行。
5. 过电压保护：相对于欠电压保护，过电压保护则是用于监测电压输入端的过高电压情况，确保变压器内部设备不会受到过电压的损坏。
电力变压器继电保护
电力变压器是输电和配电系统中不可或缺的设备，其作用主要是将高压输电线路的电压降至中压或低压电平，从而满足用电设备的需要。
然而，由于变压器的大量使用和长时间运行，可能会发生各种故障，如短路、过流、过压、过载等，这些故障可能对变压器和整个电网造成严重的危害。
因此，必须采取有效的继电保护措施来保护变压器及其它设备。
电力变压器继电保护的目的是在发生变压器故障时，快速地将变压器隔离，从而保护变压器和整个电网。
其原理是通过继电器感应电流、电压等指标，并将信号传递给开关装置，以启动故障保护动作。
以下是电力变压器继电保护的几种常见保护方式。
1. 欠电流保护
欠电流保护通常用于保护变压器的主回路，其原理是检测变压器的内部电流，一旦检测到电流值小于某一预设值，说明电路已经发生了故障，此时应该立即停止供电并进行维修。
欠电流保护装置通常设置在变压器高压侧的主回路保护开关上。
过流保护是一种常见的继电保护方式，用于保护变压器的高压侧和低压侧。
过流保护装置通常采用电流互感器检测电路中的电流值，一旦检测到电流值超过预设阈值，就会启动保护装置进行动作。
过流保护的阈值可根据变压器的电性能和工作环境进行设置。
3. 过压保护
过载保护通常用于保护变压器的额定容量，其原理是检测变压器负载电流，一旦负载电流超过变压器的额定容量，就会启动保护动作。
过载保护通常设置在变压器低压侧的保护开关上。
总之，电力变压器继电保护是保护变压器及其它设备的重要手段，可有效地保护电力系统的正常运行。
因此，在变压器的设计、安装和运行过程中，必须严格遵守安全操作规程和技术规范，以确保电力系统的可靠性和安全性。
浅谈变压器的继电保护
摘要: 继电保护是电力系统安全正常运行的重要保障,目前已经得到了广泛的应用，了解变压器继电保护与预防性试验的有机结合才能保证电力设施的安全、经济、可靠投入运行,确保电力正常运行。
关键词:变压器；继电保护;预防性试验
一．前言
继电保护是电力系统安全正常运行的重要保障,而继电保护装置就是能反映被保护设备的故障或不正常运行状态,并使断路器跳闸或发出信号的一种自动装置,当被保护设备发生故障时,它能自动迅速有选择地动作于断路器,从而将故障设备从电网中切除,保证无故障设备迅速恢复正常运行,并使故障设备免于继续遭受破坏。
因此,必须根据变压器的容量及重要性进行预防性试验数据检测以及装设性能良好、动作可靠的保护装置。
二．变压器的故障
变压器的故障由油箱内部和油箱外部故障2种组成。
内部故障主要包括:相间短路,绕组匝间短路,单相接地故障等。
此外,变压器还有可能出现异常运行状态。
例如漏油造成的油位下降;由于外部短路引起的过电流或长时间过负荷,使变压器绕组过热,绕组绝缘加速老化,甚至引起内部故障,缩短变压器的使用寿命。
因此,对此类异常运行也应该采取措施加以消除。
三．变压器的继电保护
（1）瓦斯保护
变压器是利用变压器油做绝缘和冷却介质的。
当变压器内部发生故障时,短路电流所产生的电弧将使变压器油和其他绝缘物分解,产生大量的气体;利用这些气体形成动作,以反映气体产生的量或
油面下降状况的保护装置——瓦斯保护。
瓦斯保护的主要元件是瓦斯继电器。
可使气流易于进入油枕,并能防止气泡积聚在变压器的顶盖内[1]。
瓦斯保护可以有效的反映变压器内部故障,因为它具有灵敏度高、动作迅速接线简单的特点,特别是变压器内匝间短路的匝数很少时,故障回路的电流虽然很大,但反映在外部电源的电流
变化却很少。
这时差动保护有可能不动作,而瓦斯保护却能可靠地动作。
运行经验也证明了变压器油箱内的故障大部分是由瓦斯保护反映和动作切除的。
（2）气体成分分析
当气体瓦斯继电器动作而且器内出现气体时,就要分析其气体
成分。
油纸绝缘材料会在电或热的作用下分解,产生各种气体,其中对判断故障有价值的气体是甲烷、乙烷、乙烯、乙烃、氢、一氧化碳、二氧化碳。
在正常运行温度下,与固体绝缘的正常老化过程中,产生的气体主要是一氧化碳和二氧化碳。
在温度高于1000℃时,例如电弧弧道温度(3000 ℃以上)的作用下,油分解产物中含有较多
的一氧化碳和二氧化碳,表1为不同类型故障产生的主要和次要气体。
表1不同故障类型产生的气体组成[2]
有时设备内并不存在故障,而由于其他原因,在油中也会出现上述气体,要注意这些可能引起误判断的气体来源。
但根据现有统计资料,固体绝缘的正常老化过程与故障情况裂化分解,表现在油中一氧化碳的含量上,一般情况下没有严格的界限。
二氧化碳含量的规律更不明显。
所以在考察这两种气体含量时更应该注意结合具体变压器的结构特点,运行温度,负荷情况,运行历史等情况加以分析。
（3）直流电阻测量
变压器发生了差动保护动作的故障,而外部可视的部分没有明显的故障点,就要查变压器内部的线圈绕组的直流电阻。
直流电阻测量的结果往往受温度的影响,而变压器绕组的温度又难以测准,因此,测量结果应以三相电阻是否平衡,历次变化规律是否一致进行比较判断,绝对值难于作为判断依据。
所以测得电阻值与历史资料比较时应换算到同一温度下进行,此时应保证变压器绕组温度的测量准确性,然后对照预防性试验规程满足下面3点[3] :
(1) 1.6mva以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%;无中性点引出的绕组,绕组线间差别不应大于三相平均值的1%。
(2) 1.6mva以下变压器,各相绕组电阻相互间的差别不应大于三相平均值的4%;绕组线间差别不应大于三相平均值的2%。
(3)与以前相同部位测得值比较,其变化不应大于2%。
由于变压器因外部短路引起的过电流,作为变压器本身故障的后备保护,变
压器均装设过电流保护,对于单侧电源的变压器,过电流保护的电
流互感器安装在电源侧,这样当变压器内部故障且差动(或速断)等快速动作的保护举动时,则由过电流保护经过整定时限动作于变压器两侧的断路器。
继电保护装置主要是通过缩小事故范围或预防事故的发生来提高电力系统运行的可靠性,最大限度的保证向用户安全连续供电,它是电力系统安全运行不可缺少的重要组成。
（4）差动保护
变压器绕组内部和引出线上发生各种相间短路,变压器单相匝
间短路绕组脱股的主要保护我们就可以利用差动保护来实现。
为补偿两侧电流相位不同引起的不平衡电流,需要采用相位补偿的方法,将y侧的ta按y/d5接线, △侧的ta′按y/y012接线。
这种接线方式,可以使回路中的电流为零,如图1所示。
ta流入差流回路的电流iay = iby′- iay′,不考虑互感器角误差的情况下, iby′, iay′分别与iby , iay同相位, iby - iay的相量指向5点,为y/d5接线。
ta′流入差流回路的电流iad与ia 同相位, 指向11点,故iad与iay反向,若其值相等,则流入差流回路的电流为零。
从理论上讲,正常及外部故障时,差回路中的电流为零。
而当两侧电流互感器之间的电气设备发生故障,差回路的电流很大,以致使得差动继
电器动作跳开相关开关,保护设备保护系统的正常运行。
图1差动保护原理[1]
四．结语
随着科学技术的不断进步,继电保护技术日益呈现出向微机化,
网络化,智能化,保护、控制、测量和数据通信一体化发展的趋势。
将把电力工业的自动化程度推向一个更高的水平。
参考文献:
[1]卓乐友.电力工程电气设计手册[m].北京:中国电力出版社,2004.
[2]湖南电力试验研究所.高压电气设备试验方法导则第二分册[z].湖南电力试验研究所内部资料,1994.
[3]电力工业部.电力设备预防性试验规程[m].北京:中国电力出版社,1997.80
