浅析电力变压器的继电保护

129C H I N A V E N T U R E C A P I T A LTECHNOLOGY APPLICATION |科技技术应用电路发生问题的时候，继电保护系统可以实现零件的自动切除，能够从根本上保证电路的可靠运作。

近年来，我国的社会经济实现了跨越式发展，供电企业也随着国民经济的稳健发展面临着更高的要求和挑战，全国联网战略的的实施就是大势所趋。

继电保护系统是保障电力系统供电的卫士，在当今的形势下，继电保护系统必然应当随着电力系统的发展而迅速壮大。

然而，继电保护装置目前还存在一些亟待解决的问题，只有把这些问题解决好，电力系统才能真正地实现安全、稳定运行。

一、继电保护概述作为一种自动化设备，继电保护装置目前被广泛地应用于变电站和断路器。

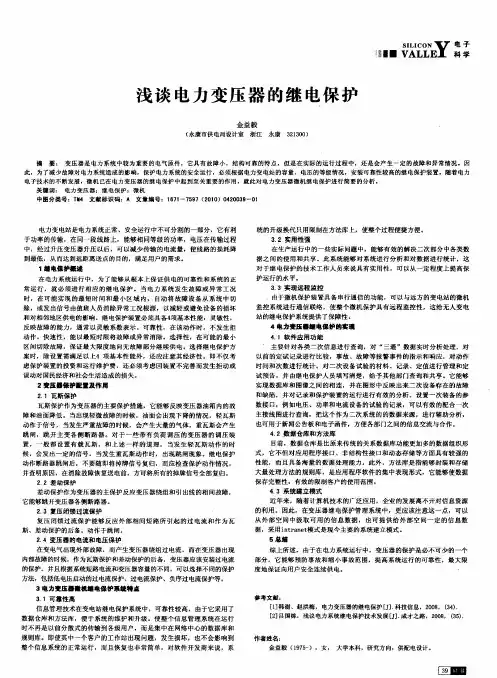

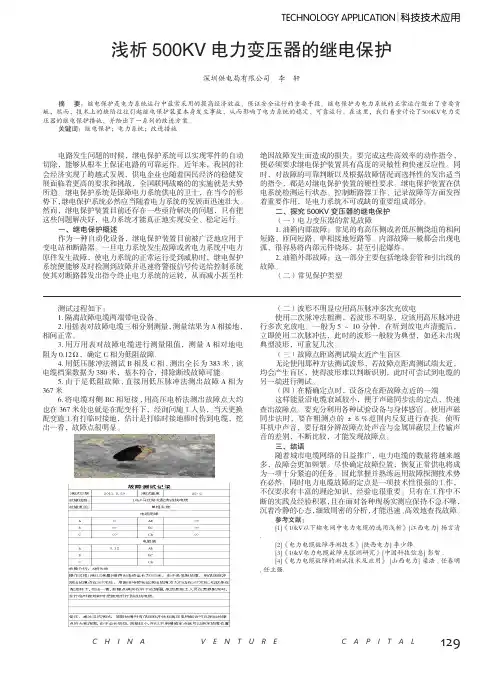

一旦电力系统发生故障或者电力系统中电力原件发生故障，使电力系统的正常运行受到威胁时，继电保护系统便能够及时检测到故障并迅速将警报信号传送给控制系统使其对断路器发出指令终止电力系统的运转，从而减小甚至杜浅析500KV 电力变压器的继电保护深圳供电局有限公司　李　轩绝因故障发生而造成的损失。

要完成这些高效率的动作指令，便必须要求继电保护装置具有高度的灵敏性和快速反应性。

同时，对故障的可靠判断以及根据故障情况而选择性的发出适当的指令，都是对继电保护装置的硬性要求。

继电保护装置在供电系统检测运行状态、控制断路器工作、记录故障等方面发挥着重要作用，是电力系统不可或缺的重要组成部分。

二、探究500KV 变压器的继电保护（一）电力变压器的常见故障1.油箱内部故障：常见的有高压侧或者低压侧绕组的相间短路、匝间短路、单相接地短路等。

内部故障一般都会出现电弧，很容易将内部元件烧坏，甚至引起爆炸。

2.油箱外部故障：这一部分主要包括绝缘套管和引出线的故障。

（二）常见保护类型摘 要：继电保护是电力系统运行中最常采用的提高经济效益、保证安全运行的重要手段。

继电保护为电力系统的正常运行做出了重要贡献，然而，技术上的缺陷往往引起继电保护装置本身发生事故，从而影响了电力系统的稳定、可靠运行。

电力变压器继电保护
电力变压器是输送、分配和利用电力的重要设备，其正常运行对电力系统的稳定运行具有重要意义。

电力变压器在运行过程中受到各种因素的影响，可能会出现各种故障，对电力变压器进行继电保护是确保其安全稳定运行的重要手段之一。

继电保护系统是电力系统中的重要组成部分，用于监测和保护电力设备，保障电力系统的安全运行。

电力变压器继电保护的主要任务是对电力变压器的各种故障进行检测和保护，包括短路、接地故障、过载、过压、欠压等。

通过对这些故障进行及时有效的保护，可以最大限度地减少故障对电力变压器的损害，保障电力系统的安全运行。

电力变压器的继电保护系统通常包括差动保护、过流保护、过电压保护、接地保护等多种保护功能，通过这些保护功能共同作用，可以对电力变压器进行全面的保护。

差动保护是电力变压器继电保护中最重要的一种保护方式，它利用变压器两侧电流的差值来判断变压器的内部故障。

差动保护主要是通过检测变压器两侧的电流，当两侧电流的差值超过设定值时，即判定为变压器内部出现了故障，保护动作将被触发，从而及时切断电力系统中的故障，保护变压器不受损害。

差动保护是对电力变压器内部故障进行及时有效保护的重要方式，同时也是保障电力系统安全运行的重要手段。

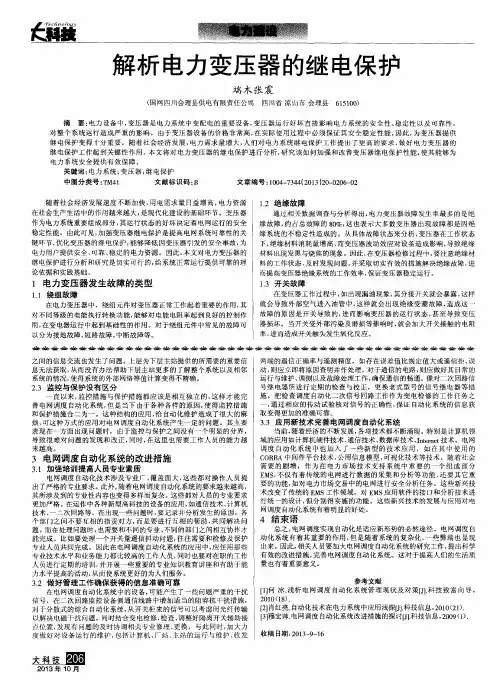

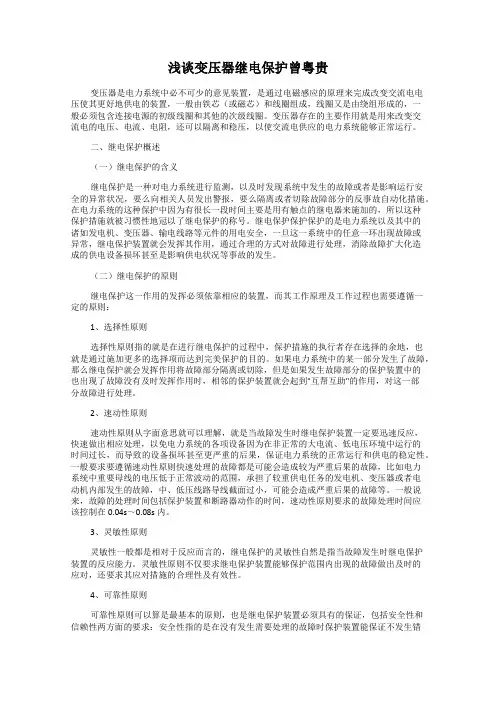

浅谈变压器继电保护曾粤贵变压器是电力系统中必不可少的意见装置，是通过电磁感应的原理来完成改变交流电电压使其更好地供电的装置，一般由铁芯（或磁芯）和线圈组成，线圈又是由绕组形成的，一般必须包含连接电源的初级线圈和其他的次级线圈。

变压器存在的主要作用就是用来改变交流电的电压、电流、电阻，还可以隔离和稳压，以使交流电供应的电力系统能够正常运行。

二、继电保护概述（一）继电保护的含义继电保护是一种对电力系统进行监测，以及时发现系统中发生的故障或者是影响运行安全的异常状况，要么向相关人员发出警报，要么隔离或者切除故障部分的反事故自动化措施。

在电力系统的这种保护中因为有很长一段时间主要是用有触点的继电器来施加的，所以这种保护措施就被习惯性地冠以了继电保护的称号。

继电保护保护保护的是电力系统以及其中的诸如发电机、变压器、输电线路等元件的用电安全，一旦这一系统中的任意一环出现故障或异常，继电保护装置就会发挥其作用，通过合理的方式对故障进行处理，消除故障扩大化造成的供电设备损坏甚至是影响供电状况等事故的发生。

（二）继电保护的原则继电保护这一作用的发挥必须依靠相应的装置，而其工作原理及工作过程也需要遵循一定的原则：1、选择性原则选择性原则指的就是在进行继电保护的过程中，保护措施的执行者存在选择的余地，也就是通过施加更多的选择项而达到完美保护的目的。

如果电力系统中的某一部分发生了故障，那么继电保护就会发挥作用将故障部分隔离或切除，但是如果发生故障部分的保护装置中的也出现了故障没有及时发挥作用时，相邻的保护装置就会起到"互帮互助"的作用，对这一部分故障进行处理。

2、速动性原则速动性原则从字面意思就可以理解，就是当故障发生时继电保护装置一定要迅速反应，快速做出相应处理，以免电力系统的各项设备因为在非正常的大电流、低电压环境中运行的时间过长，而导致的设备损坏甚至更严重的后果，保证电力系统的正常运行和供电的稳定性。

电力变压器继电保护电力变压器是电力系统中不可或缺的设备，它在电力系统中起着调整电压、升降电压、保护电器设备等作用。

而变压器继电保护则是为了保护变压器的安全运行，防止发生故障而设计的一项重要技术措施。

本文将从电力变压器的基本原理、变压器继电保护的作用及特点等方面进行详细介绍。

一、电力变压器的基本原理电力变压器是一种通过电磁感应原理实现电压变化的设备，其基本原理可以简单地表述为：在变压器的铁心上绕有两个或多个线圈，分别为高压线圈和低压线圈。

当高压线圈通电时，产生的磁场会使铁心中的低压线圈感应出电动势，从而使得输入电压和输出电压之间实现了降压或升压的变换。

这样，变压器可以实现从高电压向低电压、或者从低电压向高电压的转换，以满足不同电器设备的电压需求。

二、变压器继电保护的作用及特点1. 作用电力变压器在电力系统中起着重要的作用，一旦发生故障则可能导致系统的停运，给生产和生活带来严重的影响。

而变压器继电保护的作用就是为了及时发现并隔离变压器的故障，保证电力系统的安全稳定运行。

变压器继电保护系统可以通过实时监测变压器的运行状态，发现变压器的异常情况，并及时做出响应，保护变压器免受损害。

2. 特点变压器继电保护系统有以下特点：（1）灵敏性高：变压器继电保护系统可以对电路的异常情况做出及时反应，实现对变压器的快速保护。

（2）鲁棒性强：变压器继电保护系统可以适应不同的工作环境和电压等级，保证变压器在各种复杂条件下的安全运行。

（3）自动化程度高：现代的变压器继电保护系统采用先进的数字化技术，可以实现自动化的监测、诊断和响应，减轻运维人员的工作负担。

（4）全面性强：变压器继电保护系统可以监测变压器的各种参数，对变压器的各种异常情况都能做出有效的保护措施。

三、变压器继电保护的实现方式变压器继电保护可以通过多种方式实现，下面介绍常见的几种方式：1. 电压继电保护电压继电保护是采用电压传感器对变压器的输入、输出电压进行实时监测，当输入、输出电压偏离正常范围时，可及时发出警报信号并采取措施，以保护变压器不受损害。

浅析电力变压器继电保护设计摘要本文结合电力变压器运行中的故障,分析了电力变压器差动保护、瓦斯保护及过电流保护等继电保护装置配置原则和设计方案。

关键词电力变压器;继电保护;设计中图分类号tm4文献标识码a文章编号1674-6708(2010)27-0045-020 引言电力变压器是电力系统中极其重要的电气设备,它在整个电力系统中起转换枢纽的作用,变压器的安全运行与否,直接关系到电力系统能否连续稳定地工作。

因此,为了供电的可靠性和系统正常运行,就必须视其容量的大小、电压的高低和重要程度,设置相应的继电保护装置。

1 电力变压器继电保护装置配置原则在电力系统运行中,当电力系统发生故障或异常工况时,继电保护装置应实现在最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。

其配置原则如下:1)对于6.3mv·a及以上的常用工作变压器和并列运行的变压器,iomv·a及以上厂备用变压器和单独运行的变压器,以及2mv·a 及以上用电流速断保护灵敏性不满足要求的变压器,应装设差动保护装置。

对高压侧电压为330kv及以上的变压器,可装设双重差动保护装置。

2)当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时,由于故障点电流和电弧的作用,将使变压器油及其它绝缘材料因局部受热而分解产生气体,它们将从油箱流向油枕的上部。

当故障严重时,油会迅速膨胀并产生大量的气体,此时将有剧烈的气体夹杂着油流冲向油枕的上部。

因此,变压器应安装瓦斯保护装置。

3)对由外部相间短路引起的变压器过电流,根据变压器容量和运行情况的不同以及对变压器灵敏度的要求不同,可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护或阻抗保护作为后备保护、带时限动作于跳闸。

2 电力变压器继电保护装置设计方案2.1 差动保护设计变压器差动保护动作电流设计原则是将变压器两侧的电流互感器二次侧按正常时的“环流接线”,当变压器正常运行时,差动继电器中的电流等于两侧电流互感器(ct)的二次电流之差,它近于o,差动继电器不动作,保护也不会动作。

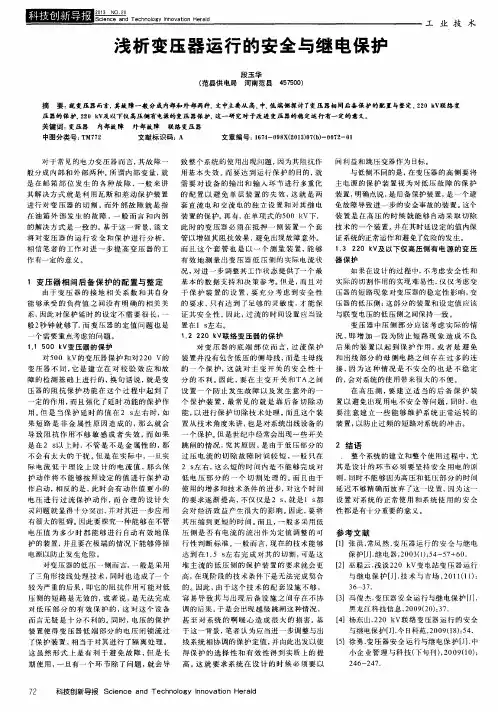

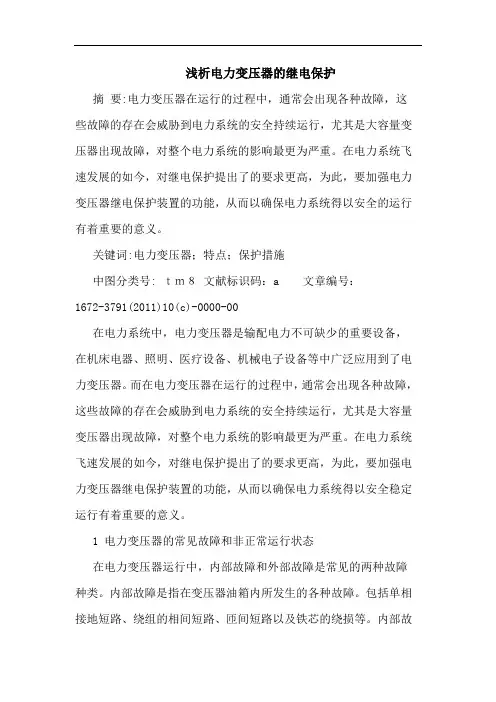

浅析电力变压器的继电保护摘要:电力变压器在运行的过程中，通常会出现各种故障，这些故障的存在会威胁到电力系统的安全持续运行，尤其是大容量变压器出现故障，对整个电力系统的影响最更为严重。

在电力系统飞速发展的如今，对继电保护提出了的要求更高，为此，要加强电力变压器继电保护装置的功能，从而以确保电力系统得以安全的运行有着重要的意义。

关键词:电力变压器；特点；保护措施中图分类号: ｔｍ８文献标识码：a 文章编号：1672-3791(2011)10(c)-0000-00在电力系统中，电力变压器是输配电力不可缺少的重要设备，在机床电器、照明、医疗设备、机械电子设备等中广泛应用到了电力变压器。

而在电力变压器在运行的过程中，通常会出现各种故障，这些故障的存在会威胁到电力系统的安全持续运行，尤其是大容量变压器出现故障，对整个电力系统的影响最更为严重。

在电力系统飞速发展的如今，对继电保护提出了的要求更高，为此，要加强电力变压器继电保护装置的功能，从而以确保电力系统得以安全稳定运行有着重要的意义。

1 电力变压器的常见故障和非正常运行状态在电力变压器运行中，内部故障和外部故障是常见的两种故障种类。

内部故障是指在变压器油箱内所发生的各种故障。

包括单相接地短路、绕组的相间短路、匝间短路以及铁芯的绕损等。

内部故障危险性非常高，因为短路电流所产生的电弧，不仅会使绕组绝缘遭到破坏，其铁芯会被烧坏，其还有可能提高变压器油和绝缘材料受热，而使得大量气体的产生，最终会导致变压器油箱爆炸。

外部故障是指在油箱外部所出现的故障，包括引出线相接短路和接地短路。

变压器的不正常运行状态即变压器在故障状态运行的状态，变压器在不正常的运行状态运行，会加快绝缘材料老化、使得铁芯、绕组和其他金属构件热量过高，从而降低绝缘强度，减少变压器的使用寿命，导致其他故障的发生。

因此，电力变压器要装设继电保护装置，以及时将短路故障切断，防止更大的损坏的发生。

2继电保护的特点2.1可靠性高继电保护的可靠性高，是因为有合理的配置、质量技术性能优良的继电保护装置以及正常的运行维护与管理。

电力变压器的继电保护前言电力变压器是电力系统中重要的电器设备之一，也是电能转化和传输的核心设备之一。

在长期运行中，变压器会面临各种各样的故障风险，其中一些故障甚至会导致损失极大的事故。

因此，对于变压器的保护至关重要。

而继电保护是一种重要的保护方式之一，本文将讨论电力变压器的继电保护。

继电保护概述继电保护是一种在电力系统中使用的保护技术，利用电流、电压等电气信号作为控制或触发信号，对电力系统进行监控和保护。

其目的是检测电力系统中的故障，及时确定故障位置和类型，并采取相应的措施避免故障继续扩大，从而确保电力系统的正常运行。

继电保护经过多年的发展，已经成为电力系统中重要的保护手段之一。

它具有灵敏、快速、准确、可靠的特点，大大提高了电力系统的安全性和稳定性。

同时，随着科技的不断进步，继电保护的应用领域也不断拓展，越来越多的电器设备开始采用继电保护技术。

变压器的故障与保护电力变压器作为电力系统的关键设备之一，其安全运行对于电力系统的正常运转至关重要。

变压器在长期运行中可能面临多种故障，例如：1.绕组短路；2.油变质和泄漏；3.绝缘劣化等。

当变压器发生故障时，其对电力系统的影响将是很严重的。

因此，对于变压器的保护，早期主要是采用熔断器等保护方式，但这种保护方式在检测故障时速度慢、精度低、可靠性差等问题面前显得力不从心。

随着继电保护技术的成熟和发展，变压器的保护方式也得到了极大的提升。

目前常用的变压器保护方案包括过电压保护、欠电压保护、差动保护、绕组温度计保护等。

变压器差动保护变压器差动保护是变压器保护中最常用的保护方式之一。

它可以对变压器的绝大多数故障进行保护，包括内部故障、一侧绕组与另一侧绕组之间的短路故障等。

差动保护的核心思想是比较变压器的两个绕组所流过的电流是否相等，若不相等则表示变压器内部可能存在故障。

在差动保护系统中，将电流变压器（CT）的输出作为输入，通过比较两边输入信号的大小，判断系统故障类型以及故障位置。

电力变压器继电保护电力变压器是电力系统中的重要设备，其作用是将输送线路上的高压电能转变为用户所需的低压电能，为工业生产和居民生活提供电力保障。

而变压器继电保护则是保证变压器正常运行和安全的重要保障措施。

本文将从变压器继电保护的基本原理、作用和常见故障进行深入介绍。

一、继电保护的基本原理继电保护是电力系统中保护设备和线路的一种重要控制保护手段，其基本原理是通过选择合适的保护装置和电气元件，对电力系统中的故障或异常状态进行检测和判别，及时采取必要的措施，避免故障扩大，保证电力系统的安全稳定运行。

继电保护的基本原理包括以下几个方面：1. 故障检测：通过对电力系统中的各种故障进行检测，包括短路故障、接地故障、过载故障等，确定故障的类型和位置，以便及时采取保护措施。

2. 故障判别：根据故障发生的情况和故障信号的特点，对故障类型进行判别，确定是否需要启动继电保护装置。

3. 信号传输：将故障信号传输给继电保护装置，启动相应的保护动作，以保护变压器和电力系统的安全运行。

二、继电保护的作用继电保护在电力系统中起着非常重要的作用，其主要作用包括以下几个方面：1. 故障保护：及时发现电力系统中的各种故障，如短路故障、接地故障、过载故障等，采取必要的保护措施，避免故障扩大，保证电力系统的安全运行。

2. 过载保护：对电力系统中的过载情况进行监测和保护，及时减小负荷或切断电源，避免设备的过载烧坏。

3. 过电压保护：对电力系统中的过电压情况进行监测和保护，避免设备被过电压烧坏。

4. 欠电压保护：对电力系统中的欠电压情况进行监测和保护，确保设备在安全的电压范围内运行。

继电保护的作用主要是保障电力系统的安全运行，避免各种故障对设备和线路造成损害，保证供电的可靠性和稳定性。

特别是对于电力变压器来说，继电保护的作用更为突出，因为变压器在电力系统中扮演着重要的角色，一旦出现故障可能会导致整个系统的停电。

三、常见的变压器继电保护四、结语在当前电力系统中，变压器继电保护技术不断发展，涌现出越来越多的先进的保护装置和技术手段，提高了变压器继电保护的智能化和精准化水平。

电力变压器继电保护
电力变压器是输电和配电系统中不可或缺的设备，其作用主要是将高压输电线路的电压降至中压或低压电平，从而满足用电设备的需要。

然而，由于变压器的大量使用和长时间运行，可能会发生各种故障，如短路、过流、过压、过载等，这些故障可能对变压器和整个电网造成严重的危害。

因此，必须采取有效的继电保护措施来保护变压器及其它设备。

电力变压器继电保护的目的是在发生变压器故障时，快速地将变压器隔离，从而保护变压器和整个电网。

其原理是通过继电器感应电流、电压等指标，并将信号传递给开关装置，以启动故障保护动作。

以下是电力变压器继电保护的几种常见保护方式。

1. 欠电流保护
欠电流保护通常用于保护变压器的主回路，其原理是检测变压器的内部电流，一旦检测到电流值小于某一预设值，说明电路已经发生了故障，此时应该立即停止供电并进行维修。

欠电流保护装置通常设置在变压器高压侧的主回路保护开关上。

过流保护是一种常见的继电保护方式，用于保护变压器的高压侧和低压侧。

过流保护装置通常采用电流互感器检测电路中的电流值，一旦检测到电流值超过预设阈值，就会启动保护装置进行动作。

过流保护的阈值可根据变压器的电性能和工作环境进行设置。

3. 过压保护
过载保护通常用于保护变压器的额定容量，其原理是检测变压器负载电流，一旦负载电流超过变压器的额定容量，就会启动保护动作。

过载保护通常设置在变压器低压侧的保护开关上。

总之，电力变压器继电保护是保护变压器及其它设备的重要手段，可有效地保护电力系统的正常运行。

因此，在变压器的设计、安装和运行过程中，必须严格遵守安全操作规程和技术规范，以确保电力系统的可靠性和安全性。

电力变压器继电保护电力变压器继电保护是电力系统运行中非常重要的一部分，它的作用是在发生故障时及时保护变压器，确保电力系统的正常运行。

随着电力系统的不断发展和变化，继电保护技术也在不断进步和完善。

本文将从电力变压器继电保护的基本原理、常见继电保护装置和技术发展趋势等方面进行讨论。

一、基本原理电力变压器是电力系统中常见的重要设备，它的主要作用是将电力从一种电压变换成另一种电压，以满足不同电力设备的需求。

在实际运行中，变压器经常会受到各种外部因素的影响，如电路短路、过载、接地故障等，这就需要对变压器进行继电保护。

继电保护的基本原理是通过测量变压器电压、电流等参数，对变压器的运行状态进行监测和分析，一旦发生故障，即可及时采取保护措施，防止故障扩大。

其核心是利用电力系统中的各种传感器和电气元件，实时监测电力设备的运行状态，当出现异常情况时，能够快速、准确地给出保护动作信号，确保电力系统的安全运行。

二、常见继电保护装置1. 电流互感器：用于测量变压器的电流值，通过测量电流大小和方向来判断变压器的负载情况，以及是否发生了短路故障。

3. 差动保护装置：差动保护是变压器继电保护中常见的一种保护方式，通过比较输入端和输出端的电流值，判断变压器是否出现了内部短路和接地故障。

4. 过流保护装置：用于测量变压器的电流值，当变压器的负载超过额定值时，能够及时切断电源，防止设备过载损坏。

三、技术发展趋势随着电力系统的不断发展和变化，电力变压器继电保护技术也在不断进步和完善。

未来，继电保护技术将朝着以下方向发展：1. 智能化：未来的继电保护装置将会更加智能化，能够实现远程监控和控制，实时对变压器的运行状态进行监测，提高保护的精度和可靠性。

2. 通信互联：未来的继电保护系统将会更加注重与其他电力设备和系统的互联互通，以实现更为全面的电力系统保护。

4. 高精度：未来的继电保护装置将会更加注重对电力设备运行状态的高精度监测和分析，以实现更为精准的保护动作。

变压器继电保护变压器是电力系统中不可或缺的设备之一，主要用于变换电压级别以适应不同的用电场合。

随着电力系统的发展，变压器的重要性也日益凸显。

然而，在变压器运行过程中，由于各种外部原因或内部故障的影响，往往会导致变压器的过载、短路等故障，从而造成电力系统的不稳定和安全隐患。

因此，为了保障变压器的安全稳定运行，必须采取一系列的安全保护措施，其中变压器继电保护是其中的重要一环。

变压器继电保护的作用变压器继电保护是指在变压器发生故障或异常情况时，通过相应的继电装置及保护措施，保护变压器及其它电力系统设备的安全运行。

变压器继电保护的主要作用有以下几个方面：防止变压器过载运行变压器过载是其容易发生的一种故障，过载运行会导致变压器铁芯温升过高，使绕组绝缘老化，致使变压器的寿命缩短，进而造成电力系统的不稳定。

因此，变压器保护中应包含了防止过载运行的保护。

防止变压器的短路故障变压器的短路故障是另一种常见的故障，这种故障一旦发生，不仅会对变压器和电力系统造成极大的伤害，还会对人身财产造成威胁。

为了防止此类故障的发生，变压器保护中必须配备防止短路故障的保护。

检测变压器的接地故障变压器接地故障通常是由于变压器油中的水分过高导致变压器的漏电电流增大，进而引起短路，故而出现了接地故障。

为了防止接地故障的发生，变压器保护中必须配备检测变压器接地故障的保护。

检测变压器外部故障有时变压器的外部环境也会对其产生影响，如雷电等原因，因此变压器保护中必须配备检测变压器外部故障的保护。

变压器继电保护的种类变压器继电保护的种类很多，根据国家标准和电力系统的要求，一般可分为电压型、电流型、差动型及反向功率型等几种。

电压型电压型保护主要是根据变压器的供电电压和负载电压的差值，来保护变压器的安全运行。

其原理是将变压器的输入电压与输出电压进行比较，当电压差异超过规定的阈值时，电压型保护即会引起动作，从而实现对变压器的保护。

电流型电流型保护是根据变压器传输的电流值来实现的，其原理是将变压器的电流值与规定的限值进行比较，当电流异常时，电流型保护会引起动作，从而对变压器进行保护。

变压器运行的安全与继电保护变压器是电力系统中常用的电气设备，用于将一种电压转换为另一种电压，常见的是将高电压输电线路上的电能转变为低电压用于家庭、工业用电。

变压器的正常运行对电力系统的稳定运行至关重要，因此变压器的安全与继电保护显得尤为重要。

一、变压器的安全运行1. 温升的控制变压器在运行过程中会产生一定的热量，如果温升过高，会导致变压器内部绝缘材料老化、短路等故障发生。

因此，需要对变压器的温升进行控制。

一般来说，变压器的铁芯、绕组和冷却系统都要能够适应变压器额定容量负荷工作时的温升要求。

2. 变压器油的监测与维护变压器绝缘油是变压器运行的重要保护措施，它不仅用于绝缘，还起到冷却和灭弧的作用。

因此，需要定期对变压器油进行监测，确保油的质量符合要求。

同时，还需要进行定期的变压器油维护，如过滤、干燥等，以保持油的良好性能。

3. 绝缘状况的监测变压器绝缘状况的监测是防止变压器发生故障的重要手段。

常用的监测方法包括绝缘电阻测试、绕组绝缘介质损耗测试、绕组局部放电监测等。

通过定期的绝缘状况监测，可以及早发现绝缘老化、绕组短路等问题，采取相应的维修措施，避免故障扩大。

二、变压器的继电保护继电保护是变压器安全运行的重要保障措施，它能够及时准确地发现并隔离故障，保护变压器不受损害，确保电力系统的稳定运行。

1. 过流保护过流保护是变压器常用的继电保护手段。

当变压器线路发生短路或过负荷时，会导致电流异常增大，这时过流保护装置会及时发出信号，切断变压器与故障电路的连接，保护变压器不受损害。

过流保护装置通常采用电流互感器和继电器等设备组成，能够实现快速、精确地对电流进行监测和保护动作。

2. 过压保护变压器在运行过程中可能会因为供电电压异常增大而产生过压，导致绝缘击穿和设备损坏。

因此，需要设置过压保护装置，当供电电压超过设定值时，过压保护装置会发送信号，切断变压器与电网的连接，保护变压器不受过压损害。

3. 低压保护过低电压会导致变压器负荷电流异常增大，可能引起变压器过热，造成绝缘老化和损坏。
