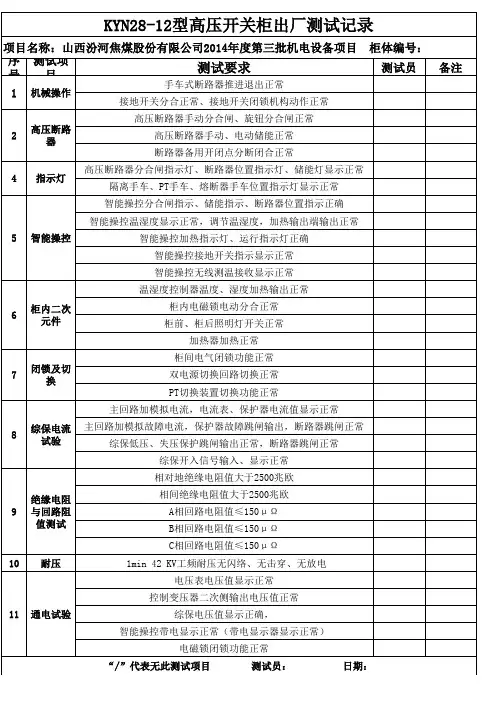

K Y N28-12高压开关柜一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）是有山西思达孚机电有限公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3.海拔高度：1000m以下4.抗地震度：地震烈度不超过8度5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
四、主要技术参数五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
断路器可选用国产VS1、VY4型，或ABB公司VD4型。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
KYN28A-12高压开关柜结构原理说明2021KYN28A-12高压开关柜结构原理说明［键入作者姓名］高压开关柜（KYN28AT2）结构原理说明在电力系统中，1OkV高压开关柜的应用极其广泛。
其中KYN28A-12金属铠装移开式开关设备更是被大量用于电力系统中。
由于介绍高压开关柜的篇幅较长，本文主要从结构方面详细介绍KYN28A-12开关柜，希望能给大家对KYN28A-12开关柜的设计及技术交流带来一定帮助。
一、基本结构配置一›开关柜基本组成：固定的柜体和可移开的真空断路器手车。
柜体分为四个小室：母线室、断路器室、电缆室和低压室。
开关柜的基本柜型：进线柜和馈线柜。
其他派生的柜型：母线分段柜、计量柜、PT柜、所用变柜等。
此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
开关柜可靠墙或面对面安装，可充分满足现场的具体要求。
在母线分段系统中，必须有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜（也可是PT柜或计量柜）。
详细配置如下图示说明一KYN28-12进/出线柜基本结构剖面图（一）隔室：A母线室B断路器室C电缆室D低压室（二）主要零部件：1母线2绝缘子3静触头4触头盒5电流互感器6接地开关7电缆终端8避雷器9零序电流互感器10断路器手车10.1滑动把手10.2锁键（联到滑动把手）11控制和保护单元12穿墙套管（三）主要附件：13丝杠机构操作孔14电缆夹15.1电缆密封圈15.2连接板16接地排17二次插头17.1联锁杆18压力释放板19起吊吊环20运输小车20.1锁杆20.2调节轮20.3导向杆二›柜体外形尺寸:（标准架空进出线方案;电缆进出线方案）①电缆进出线及联络柜标准方案:宽800（100O）X深1500×高2300②架空进出线标准方案:宽800（100O）X深166OX高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板（包括2mm厚的敷铝锌板和2mm厚的镀锌板，门板选用2mm厚的冷轧钢板表面喷漆）制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。
一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）是有山西思达孚机电有限公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3.海拔高度：1000m以下4.抗地震度：地震烈度不超过8度5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
四、主要技术参数五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
断路器可选用国产VS1、VY4型，或ABB公司VD4型。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。

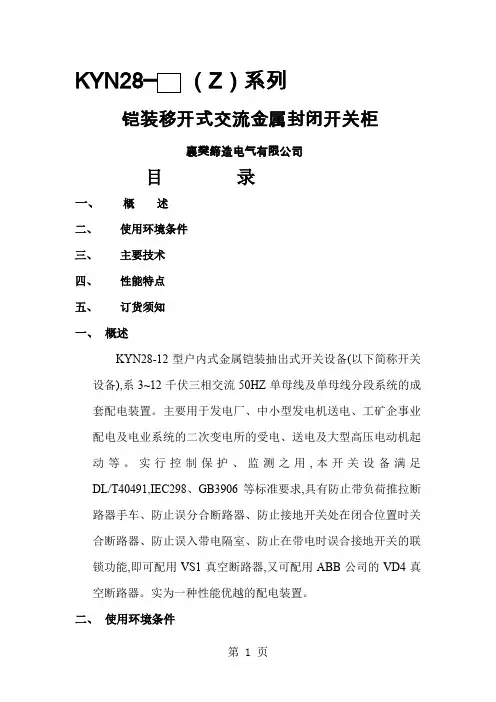

KYN28（Z）系列铠装移开式交流金属封闭开关柜襄樊缔造电气有限公司目录一、概述二、使用环境条件三、主要技术四、性能特点五、订货须知一、概述KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
二、使用环境条件a)正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。
三、主要技术额定电压（kv） 3.6/7.2/12最高工作电压（kv） 3.6/7.2/12工频耐受电压（kv）42(lmin)冲击耐受电压（kv）75额定频率50HZ额定电流（A）630-3150额定热稳定电流(KA 4S) 16-50额定动稳定电流(KA) 40-125额定短路开断电流(KA) 16-50额定短路关合电流(KA) 40-125防护等级IP4X四、性能特点1、手车手车骨架采用薄钢板经CNC机床加工后组装而成。
手车与柜体绝缘配合，结构联锁安全、可靠、灵活。
根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车。
各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。

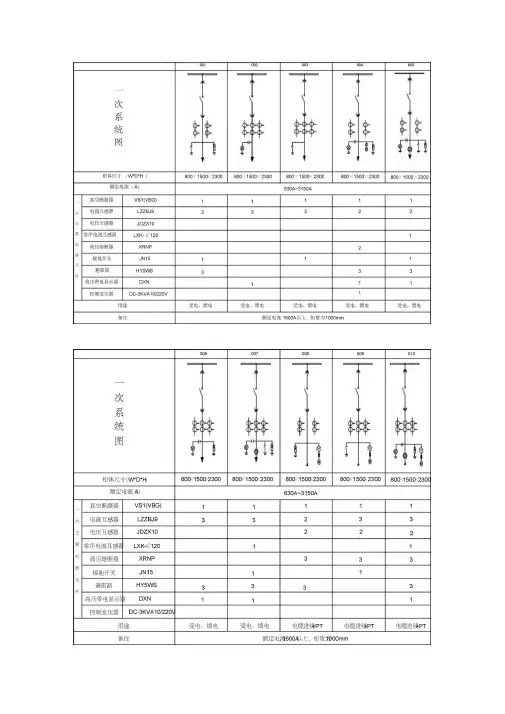

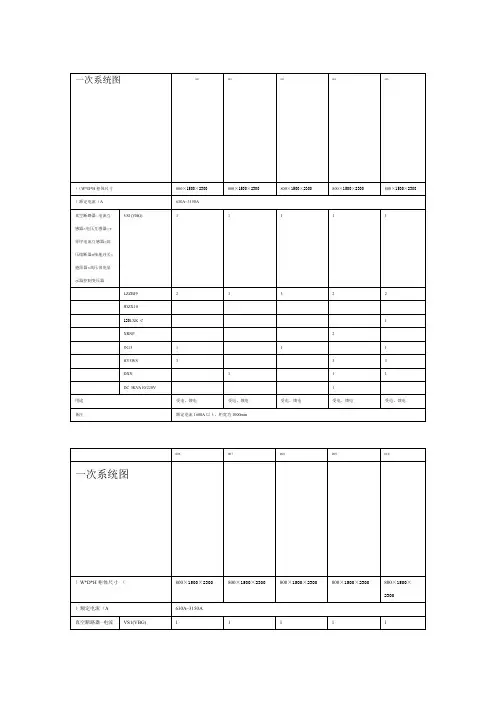

备注额定电流1600A以上，柜宽为000mm额定电流（A）630A〜真空断路器VSI(VBG)电流互感器LZZBJ9电压互感器JDZX10零序电流互感器LXK- C 120高压熔断器XRNP接地开关JN15避雷器HY5WS高压带电显示器DXN控制变压器DC-3KVA10/220V用途电压测量+避雷器+母联（右）进线+计量进线+计量进线+计量进线+计量备注额定电流1600A以上，柜宽为1000mm026 027 028 029 030次系统图r$441r11■-T-' HL1F3柜体尺寸（W*D*H）800X150X2300 800X1500K2300 800X150X2300 800X1500K2300 800X150(X2300 额定电流A）630A〜3150A次主要电器兀件真空断路器VS1(VBG) 1 电流互感器LZZBJ9 2 2 3 3 2 电压互感器JDZX10 3 3 3 3零序电流互感器LXK-0120 1 1高压熔断器XRNP 3 3 3 3接地开关JN15 1 避雷器HY5WS高压带电显示器DXN 1 1控制变压器DC-3KVA10/220V用途计量+左联计量+右联计量+左联计量+右联联络（右）备注额定电流1600A以上，柜宽为000mm次系统图柜体尺寸（W*D*H ）800X1500X 2300800X1500X2300 800X1500X2300 800X 1500X 2300 800X1500X230032（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。

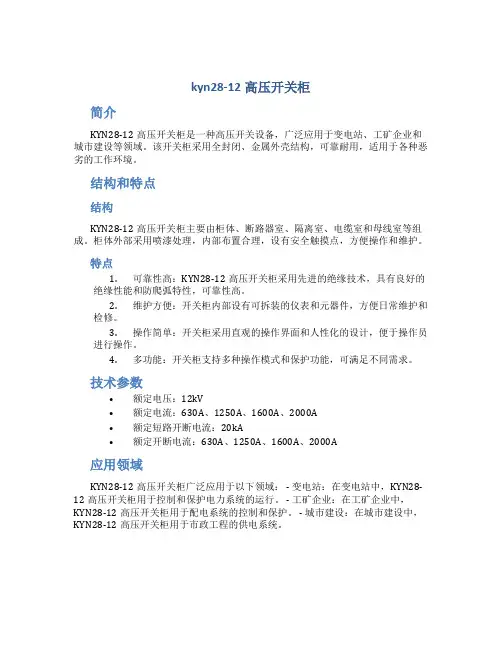

kyn28-12高压开关柜简介KYN28-12高压开关柜是一种高压开关设备，广泛应用于变电站、工矿企业和城市建设等领域。
该开关柜采用全封闭、金属外壳结构，可靠耐用，适用于各种恶劣的工作环境。
结构和特点结构KYN28-12高压开关柜主要由柜体、断路器室、隔离室、电缆室和母线室等组成。
柜体外部采用喷漆处理，内部布置合理，设有安全触摸点，方便操作和维护。
特点1.可靠性高：KYN28-12高压开关柜采用先进的绝缘技术，具有良好的绝缘性能和防爬弧特性，可靠性高。
2.维护方便：开关柜内部设有可拆装的仪表和元器件，方便日常维护和检修。
3.操作简单：开关柜采用直观的操作界面和人性化的设计，便于操作员进行操作。
4.多功能：开关柜支持多种操作模式和保护功能，可满足不同需求。
技术参数•额定电压：12kV•额定电流：630A、1250A、1600A、2000A•额定短路开断电流：20kA•额定开断电流：630A、1250A、1600A、2000A应用领域KYN28-12高压开关柜广泛应用于以下领域： - 变电站：在变电站中，KYN28-12高压开关柜用于控制和保护电力系统的运行。
- 工矿企业：在工矿企业中，KYN28-12高压开关柜用于配电系统的控制和保护。
- 城市建设：在城市建设中，KYN28-12高压开关柜用于市政工程的供电系统。
安装和维护安装1.安装前应先检查开关柜的外观和配件是否完好。
2.将开关柜放置在平整的地面上，并确保周围没有杂物和阻碍。
3.按照安装图纸的要求，正确安装开关柜的配线和接地装置。
4.安装完成后，进行全面的检查和测试。
维护1.定期检查开关柜的外观是否有损坏或锈蚀，并及时修复。
2.检查开关柜的接线和接地是否牢固可靠。
3.定期清洁开关柜内部的灰尘和杂物，并检查电缆的连接是否松动。
4.定期进行绝缘测试和保护装置的检查。
注意事项1.在操作开关柜时，应先切断开关柜所连接的电源，确保安全。
2.在进行维修和检修时，应按照相关规定和要求进行，切勿随意拆卸开关柜的元器件。

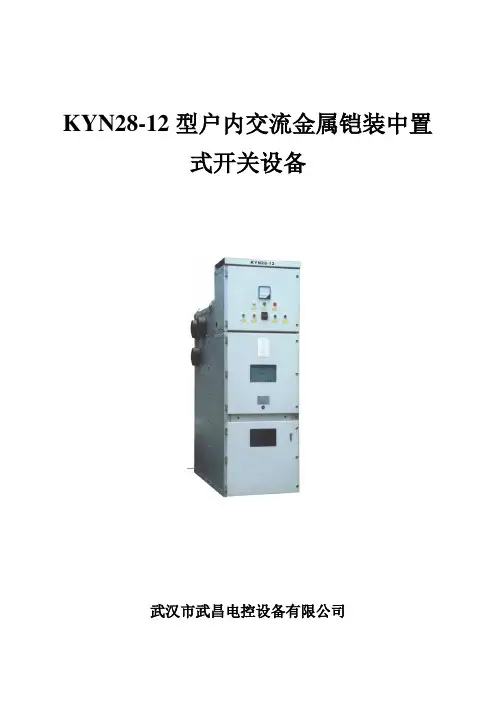

KYN28-12型户内交流金属铠装中置式开关设备武汉市武昌电控设备有限公司一、概述符合标准：KYN28-12型户内交流金属铠装中置式开关设备是先进的中压开关设备。
它适用于三相交流额定电压12kV,额定频率50Hz电力系统、用于接受和分配电能并对电路实行控制、保护及监测。
GB3906《3-35kV交流金属封闭开关设备》GB/T11022《高压开关设备和控制设备标准的共用技术要求》二、型号及含义K Y N2812额定开断电流额定电流额定电压设计序号户内移开式铠装式金属封闭开关设备三、使用环境条件1. 环境温度：最高温度+45℃最低温度-25℃。
2. 环境湿度：空气相对湿度:90%(+25℃);隧道内平均相对湿度:95%(环境湿度为25℃时)。
3. 海拔高度：≤2000m。
4. 地震裂度：7级。
5. 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6. 污秽等级：3级。
7. 覆冰厚度：5～10mm 。
8. 风速：25m/ｓ。
9. 振动：水平加速度0.5g;垂直加速度0.2g 。
10. 雷暴日：中雷区（Td=40日)。
11. 在超过GB/T11022规定的正常环境条件下使用时，由用户和制造厂协商。
注：相对湿度大于70%时应接通电加热器。
四、 技术参数1、开关设备技术参数见表1表1VD4、VS1-12 真空断路器技术参数 2.1VD4、VS1真空断路器技术参数见表2表22.2 VD4、VS1真空断路器机械特性见表3表3当断路器用于控制3-10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与制造厂协商解决；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
3.操作机构技术参数见表4表4额定操作电压线圈功率合闸线圈分闸线圈合闸线圈分闸线圈名 称储能电机功率储能电机额定电压储能时间VVWWWVs单位数 值D C220,110A C220,11024550D C220,110≤10五、结构特点开关设备按GB3906中的铠装金属封闭开关设备而设计。

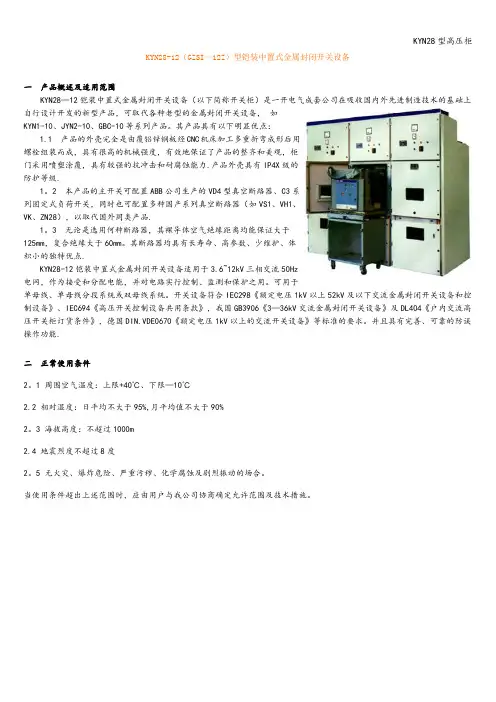

KYN28-12（GZSI—12Z）型铠装中置式金属封闭开关设备一产品概述及适用范围KYN28—12铠装中置式金属封闭开关设备（以下简称开关柜）是一开电气成套公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，如KYN1-10、JYN2-10、GBC-10等系列产品。
其产品具有以下明显优点：1.1 产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力.产品外壳具有IP4X级的防护等级.1。
2 本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品.1。
3 无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命、高参数、少维护、体积小的独特优点.KYN28-12铠装中置式金属封闭开关设备适用于3.6~12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。
可用于单母线、单母线分段系统或双母线系统。
开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3—36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。
并且具有完善、可靠的防误操作功能.二正常使用条件2。
1 周围空气温度：上限+40℃、下限—10℃2.2 相对湿度：日平均不大于95%,月平均值不大于90%2。
3 海拔高度：不超过1000m2.4 地震烈度不超过8度2。
5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD KYN28-12（KYN28-24）接地开关联锁装配作业指导书JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTDKYN28-12（KYN28-24）接地开关联锁装配作业指导书1.目的规范接地开关联锁装配工艺，提高相同柜子装配的一致性和交检合格率。
2.适用范围江苏大全长江电器股份有限公司从事KYN28-12(KYN28-24)接地开关联锁装配的人员 3.作业工具尖嘴钳、Φ10开口扳手、锤子、Φ4内六角扳手、Φ8内六角扳手、中号十字起、10KV接地开关操作手柄等。
4.作业流程包括锁定板装配、前轴装配、接地小联锁装配、后轴装配 4.1锁定板装配4.1.1选择正确的配件，如下图：4.1.2将拉板焊接用Φ4的挡卡固定在锁定板上；（步骤1） 在限位座内放入分合闸指示牌；（步骤2） 将装好的锁定板放入柜体接地开关大轴孔内；（步骤3） 用M6*25方颈螺钉将限位座（内含分合闸指示牌）、滑块固定锁定板于柜体接地开关大轴孔上。
（步骤4）如下图：步骤1分合闸指示牌限位座滑块锁定板拉板焊接JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD步骤2注1：此处装配结束后，应保证锁定板能上下提升灵活。
步骤3步骤4最终 装 成 正 视 图滑动卡槽最终 装 成 背 视 图滑块滑块JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 注2：滑块要卡在锁定板的滑动卡槽内，分合闸指示牌能转动，无卡滞现象。
4.2前轴装配4.2.1选择正确的配件及其前轴，如下图：定位挡圈定位套管（编码9300.5164）行程开关固定拐臂行程开关调节拐臂定位套管（9300.5165）操作轴联锁板定位套管（9300.5500) 合闸位置联锁挡板塑料衬圈六角前轴（供应商提供）4.2.2前大轴组装：先在M6*20的螺钉上扭入M6的螺母，套上Φ6的弹垫，扭在定位挡圈上；（步骤1）步骤1用M6*10螺钉将行程开关调节拐臂和固定拐臂固定在一起。
•描述：KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，既可配用VSl真空断路器，又可配用ABB公司的VD4真空断路器。
是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz 单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点可选用ABB公司生产的VD4真空断路器或国产VSl真空断路器采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
空间充裕的电缆终端室，可接多根电缆。
