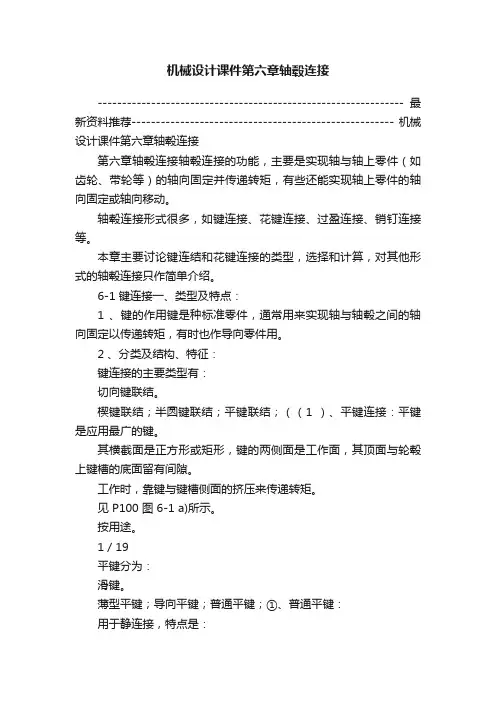

机械设计课件第六章轴毂连接---------------------------------------------------------------最新资料推荐------------------------------------------------------ 机械设计课件第六章轴毂连接第六章轴毂连接轴毂连接的功能，主要是实现轴与轴上零件（如齿轮、带轮等）的轴向固定并传递转矩，有些还能实现轴上零件的轴向固定或轴向移动。
轴毂连接形式很多，如键连接、花键连接、过盈连接、销钉连接等。
本章主要讨论键连结和花键连接的类型，选择和计算，对其他形式的轴毂连接只作简单介绍。
6-1 键连接一、类型及特点：1 、键的作用键是种标准零件，通常用来实现轴与轴毂之间的轴向固定以传递转矩，有时也作导向零件用。
2 、分类及结构、特征：键连接的主要类型有：切向键联结。
楔键联结；半圆键联结；平键联结；（（1 ）、平键连接：平键是应用最广的键。
其横截面是正方形或矩形，键的两侧面是工作面，其顶面与轮毂上键槽的底面留有间隙。
工作时，靠键与键槽侧面的挤压来传递转矩。
见 P100 图 6-1 a)所示。
按用途。
1 / 19平键分为：滑键。
薄型平键；导向平键；普通平键；①、普通平键：用于静连接，特点是：对中性好，安装方便。
按端部形状，普通平键有三种。
型）单圆头（型）平头（型）圆头（见图 6-1 b) ,c) ,d) 所示。
采用圆头或单圆头平键，轴上的键槽用端铣刀铣出，轴上键槽端部的应立集中较大；圆头平键在键槽中轴向固定良好，但键的头部侧面与轮毂上的键槽不接触，故键的圆头部分不能充分利用。
采用平头键时，轴上键槽用盘铣刀铣出，轴的应力集中较小。
对于尺寸大的键，用紧钉螺钉把键固定在轴上键槽中。
轮毂上的键槽一般用插刀或拉刀加工。
单圆头平键常用于轴端与轮毂的连接。
②、薄型平键薄型平键也有圆头、平头和半圆头之分。
标准薄型平键的高度约为普通平键的60%～70%，所以传递转矩能力较低，适用空心轴、薄壁轮毂或只传递运动的轴毂连接。
