S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。
根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。
特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。
型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。
常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。
1、 IS 型单级单吸离心泵规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。
型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。
参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。
2、 ISW 型卧式离心泵规格：流量可达 1 1100m³/h，扬程最高可达 160m。
型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。
参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。
3、 IH 型化工离心泵规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。
型号：IH50 32 160，各数字代表的含义与 IS 型类似。
参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。
二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。
1、 QJ 型深井潜水泵规格：流量范围为 10 500m³/h，扬程可高达几百米。
型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。
参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或1450r/min。
2、 WQ 型潜水排污泵规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。
型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。

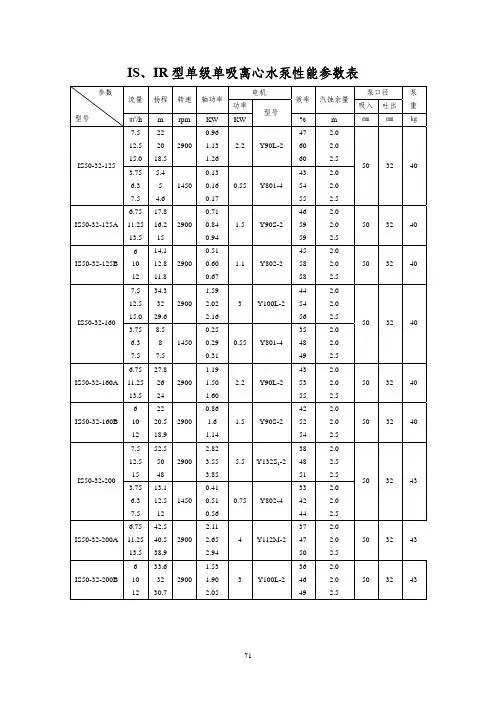

IS、IR型单级单吸离心水泵性能参数表IH型单级单吸化工离心水泵性能参数表QY型普通潜水泵（前加为矿用）衡阳市通用水泵厂型号规格额定流量(㎡/h) 额定扬程(m)扬程使用范围(m)配套管径(㎜)电机功率(KW)额定电压(V)额定电流(A)额定转速(r/min)水泵级数QY10-32-2.2K 10 32 29-34 φ51 2.2 380/6605.4/3.12860 1 QY15-26-2.2K 15 26 23-28 φ51 2.2 380/6605.4/3.12860 1 QY15-34-3K 15 34 30-39 φ51 3 380/6607.2/4.22860 1 QY25-24-3K 25 24 22-27 φ64 3 380/6607.2/4.22860 1 QY10-60/2-4K 10 60 55-65 φ51 4 380/6609.3/5.42860 2 QY15-46/2-4K 15 46 41-54 φ51 4 380/6609.3/5.42860 2 QY25-30-4K 25 30 27-33 φ64 4 380/6609.3/5.42860 1 QY40-21-4K 40 21 17-23 φ76 4 380/6609.3/5.42860 1 QY10-83/3-5.5K 10 83 75-88 φ51 5.5 380/66012.6/7.32860 3 QY25-40-5.5K 25 40 38-44 φ64 5.5 380/66012.6/7.32860 1 QY40-28-5.5K 40 28 25-30 φ76 5.5 380/66012.6/7.32860 1 QY10-110/4-7.5K 10 110 96-120 φ51 7.5 380/66016.8/9.72860 4 QY25-60/2-7.5K 25 60 56-65 φ64 7.5 380/66016.8/9.72860 2 QY40-38-7.5K 40 38 32-44 φ76 7.5 380/66016.8/9.72860 1 QY65-25-7.5K 65 25 22-28 φ102 7.5 380/66016.8/9.72860 1 QY10-165/6-11K 10 165 150-175 φ51 11 380/66024.3/142860 6 QY25-90/3-11K 25 90 84-96 φ64 11 380/66014.3/142860 3QY系列中型潜水泵（衡阳市湘南水泵厂）型号规格额定流量(㎡/h) 额定扬程(m)扬程使用范围(m)配套管径(㎜)电机功率(KW)额定电压(V)额定电流(A)额定转速(r/min)水泵级数QY400-9-15 400 9 6-10 φ203 15 380/66032.8/18.9 1 QY250-14-15 200 14 10-15 φ153 15 380/66032.8/18.9 1 QY160-23-15 160 23 16-25 φ102 15 380/66032.8/18.9 1 QY100-36-15 100 36 25-38 φ102 15 380/66032.8/18.9 1 QY65-50/2-15 65 50 40-53 φ102 15 380/66032.8/18.9 2 QY65-60/3-15 65 60 48-63 φ102 15 380/66032.8/18.9 3 QY40-84/3-15 40 84 67-87 φ80 15 380/66032.8/18.9 3 QY25-120/4-15 25 120 96-124 φ64 15 380/66032.8/18.9 4 QY10-220/8-15 10 220 176-225 φ51 15 380/66032.8/18.9 8 QY400-10.5-18.5 400 10.5 7-11 φ203 18.5 380/66040/23 1 QY300-14-18.5 300 13 8-15 φ203 18.5 380/66040/23 1 QY250-18-18.5 250 18 13-19 φ203 18.5 380/66040/23 1 QY160-28-18.5 160 28 20-29 φ102 18.5 380/66040/23 1 QY80-50-18.5 80 50 40-53 φ102 18.5 380/66040/23 1 QY25-135/4-18.5 25 135 108-138 φ64 18.5 380/66040/23 4 QY200-26-22 200 26 18-28 φ64 22 380/66048/27.7 1 QY25-180/4-22 25 180 114-183 φ64 22 380/66048/27.7 4 QY300-25-30 300 25 17-27 φ203 30 380/66062.5/36 1 QY250-28-30 250 28 20-30 φ203 30 380/66062.5/36 1 QY160-46/2-30 160 46 32-49 φ102 30 380/66062.5/36 2 QY150-50-30 150 50 40-52 φ102 30 380/66062.5/36 1 QY100-72/2-30 100 72 58-75 φ102 30 380/66062.5/36 2 QY80-90/2-30 80 90 73-93 φ102 30 380/66062.5/36 2 QY65-100/4-30 65 100 80-104 φ102 30 380/66062.5/36 4 QY45-145/4-30 45 145 116-150 φ80 30 380/66062.5/36 4 QY440-18-30 440 18 13-19 φ203 30 380/66062.5/36 1 QY65-130/2-37 65 130 104-134 φ102 37 380/66079.2/36 2 QY140-60-37 140 60 48-63 φ102 37 380/66079.2/36 1 QY40-220/5-37 40 220 176-225 φ80 37 380/66079.2/36 5 QY100-108/3-45 100 108 86-110 φ102 45 380/66092.6/53.5 3 QY80-135/3-45 80 135 108-138 φ102 45 380/66092.6/53.5 3 QY200-52/2-45 200 52 42-54 φ153 45 380/66092.6/53.5 2 QY440-24-45 440 24 17-25 φ203 45 380/66092.6/53.5 1 QY300-40-45 300 40 28-42 φ203 45 380/66092.6/53.5 1 QY200-55-45 200 55 44-57 φ153 45 380/66092.6/53.5 1 QY160-69/3-45 160 69 56-72 φ153 45 380/66092.6/53.5 3 QY40-250/6-45 40 250 200-255 φ80 45 380/66092.6/53.5 6 QY110-120/4-55 110 120 96-124 φ102 55 380/660110/63.5 4型号规格额定流量(㎡/h) 额定扬程(m)扬程使用范围(m)配套管径(㎜)电机功率(KW)额定电压(V)额定电流(A)额定转速(r/min)水泵级数QY300-48-55 300 48 34-50 φ203 55 380/660110/63.5 1 QY200-67-55 200 67 54-70 φ153 55 380/660110/63.5 1 QY150-92/2-55 150 92 74-94 φ102 55 380/660110/63.5 2 QY110-110/2-55 110 110 88-113 φ102 55 380/660110/63.5 2 QY160-85/4-55 160 85 68-87 φ102 55 380/660110/63.5 4 QY300-46/2-55 300 46 32-48 φ203 55 380/660110/63.5 2 QY100-132/4-55 100 132 106-135 φ102 55 380/660110/63.5 4 QY80-150/3-55 80 150 120-154 φ102 55 380/660110/63.5 3 QY400-40/2-75 400 40 28-42 φ203 75 380/660150/86.6 2 QY200-120/4-75 200 120 96-124 φ102 75 380/660150/86.6 4 QY80-200/4-75 80 200 160-210 φ102 75 380/660150/86.6 4 QY65-260/4-75 65 260 208-265 φ102 75 380/660150/86.6 4 QY200-78/3-75 200 78 62-81 φ153 75 380/660150/86.6 3 QY150-125/3-75 150 125 100-128 φ102 75 380/660150/86.6 3 QY110-150/3-75 110 150 120-154 φ102 75 380/660150/86.6 3 QY300-80/2-90 300 80 64-83 φ203 90 380/660180/104 2 QY200-110/2-90 200 110 88-113 φ153 90 380/660180/104 2 QY200-104/4-90 200 104 83-107 φ153 90 380/660180/104 4 QY150-150/3-90 150 150 120-154 φ102 90 380/660180/104 3 QY110-180/3-90 110 180 144-184 φ102 90 380/660180/104 3。

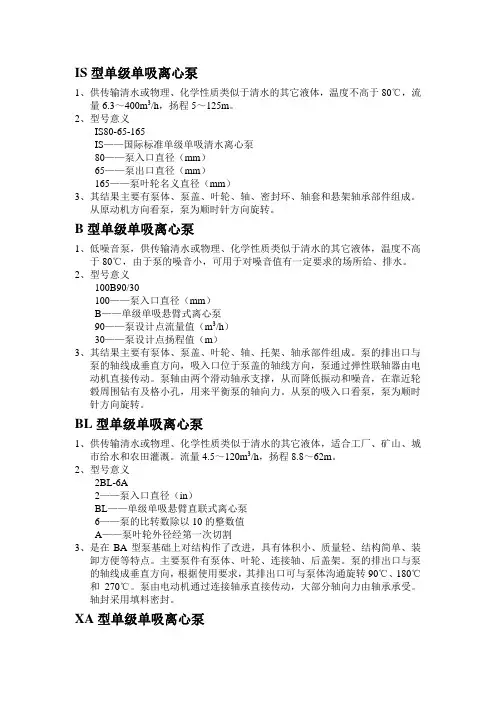

IS型单级单吸离心泵1、供传输清水或物理、化学性质类似于清水的其它液体，温度不高于80℃，流量6.3～400m3/h，扬程5～125m。
2、型号意义IS80-65-165IS——国际标准单级单吸清水离心泵80——泵入口直径（mm）65——泵出口直径（mm）165——泵叶轮名义直径（mm）3、其结果主要有泵体、泵盖、叶轮、轴、密封环、轴套和悬架轴承部件组成。
从原动机方向看泵，泵为顺时针方向旋转。
B型单级单吸离心泵1、低噪音泵，供传输清水或物理、化学性质类似于清水的其它液体，温度不高于80℃，由于泵的噪音小，可用于对噪音值有一定要求的场所给、排水。
2、型号意义100B90/30100——泵入口直径（mm）B——单级单吸悬臂式离心泵90——泵设计点流量值（m3/h）30——泵设计点扬程值（m）3、其结果主要有泵体、泵盖、叶轮、轴、托架、轴承部件组成。
泵的排出口与泵的轴线成垂直方向，吸入口位于泵盖的轴线方向，泵通过弹性联轴器由电动机直接传动。
泵轴由两个滑动轴承支撑，从而降低振动和噪音，在靠近轮毂周围钻有及格小孔，用来平衡泵的轴向力。
从泵的吸入口看泵，泵为顺时针方向旋转。
BL型单级单吸离心泵1、供传输清水或物理、化学性质类似于清水的其它液体，适合工厂、矿山、城市给水和农田灌溉。
流量4.5～120m3/h，扬程8.8～62m。
2、型号意义2BL-6A2——泵入口直径（in）BL——单级单吸悬臂直联式离心泵6——泵的比转数除以10的整数值A——泵叶轮外径经第一次切割3、是在BA型泵基础上对结构作了改进，具有体积小、质量轻、结构简单、装卸方便等特点。
主要泵件有泵体、叶轮、连接轴、后盖架。
泵的排出口与泵的轴线成垂直方向，根据使用要求，其排出口可与泵体沟通旋转90℃、180℃和270℃。
泵由电动机通过连接轴承直接传动，大部分轴向力由轴承承受。
轴封采用填料密封。
XA型单级单吸离心泵1、供传输清水或物理、化学性质类似于清水的其它液体，适合工厂、矿山、城市给水和农田灌溉。
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

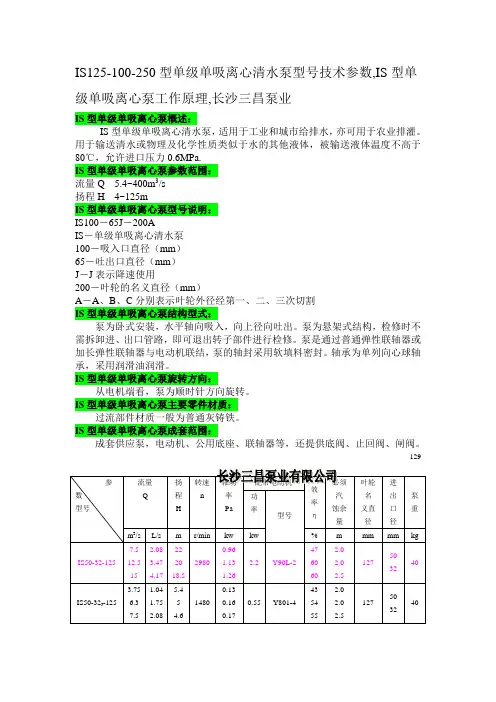

IS125-100-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
