离心泵基本性能参数

离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。

离心泵的主要性能参数有流量、压头、效率、轴功率等。

它们之间的关系常用特性曲线来表示。

特性曲线是在一定转速下，用20℃清水在常压下实验测得的。

（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。

离心泵的流量与泵的结构、尺寸和转速有关。

2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。

压头的影响因素在前节已作过介绍。

3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。

反映能量损失大小的参数称为效率。

离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。

闭式叶轮的容积效率值在0.85～0.95。

(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。

这种损失可用水力效率ηh来反映。

额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。

(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。

机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。

离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。

通常，小泵效率为50～70％，而大型泵可达90％。

4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。

离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。

离心泵型号及参数大全离心泵是一种常见的水泵，广泛应用于工业、农业、建筑等领域。

它通过离心力将液体送出，是一种流体输送设备。

离心泵的型号和参数对于选择和使用具有重要意义。

下面将介绍一些常见的离心泵型号及其参数。

1. 型号一，IS离心泵。

IS离心泵是单级、单吸、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要根据具体的工况要求，结合泵的性能曲线来选择合适的型号和参数。

2. 型号二，S单级双吸离心泵。

S单级双吸离心泵是一种双吸口、单级、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的叶轮直径、转速等参数，以确保泵的性能满足工况要求。

3. 型号三，D多级离心泵。

D多级离心泵是一种多级、单吸口、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的叶轮数量、级数、轴功率等参数，以确保泵的性能和可靠性。

4. 型号四，DL立式多级离心泵。

DL立式多级离心泵是一种立式、多级、单吸口、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的结构特点、轴功率、NPSH等参数，以确保泵的性能和运行稳定性。

5. 型号五，IR热水离心泵。

IR热水离心泵是一种适用于输送温度不超过150℃的热水及物理化学性质类似于热水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的耐热性能、密封形式、轴封冷却方式等参数，以确保泵在高温环境下的可靠运行。

以上是一些常见的离心泵型号及其参数介绍，不同型号的离心泵具有不同的特点和适用范围。

在选择和使用离心泵时，需要充分了解工况要求，结合泵的性能曲线和参数，进行合理的选型和使用，以确保泵的正常运行和长期稳定性。

希望以上内容能够对大家有所帮助。

化工离心泵条件及参数一、化工离心泵的概述：化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPa化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6Mpa系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构：泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

离心泵的几个重要参数离心泵是一种常见的流体输送设备，通常用于输送水、污水、石油、化工液体等各种液体介质。

离心泵的性能参数对其工作效率和输送能力有着重要的影响。

下面将就离心泵的几个重要参数进行详细的介绍。

1. 流量离心泵的流量是指单位时间内泵所输送液体的体积，通常用立方米/小时、升/分钟等单位表示。

流量是离心泵最基本的工作参数之一，它直接影响到泵的输送能力和工作效率。

离心泵的流量一般受到泵的转速、叶轮直径、叶片数目等因素的影响，通过这些因素的调整可以实现对流量的控制。

2. 扬程扬程是指离心泵将液体抬升到一定高度所需的动力，通常用米或千帕表示。

扬程直接反映了离心泵的输送能力和压力，是衡量泵的性能的重要参数之一。

扬程与泵的转速、叶轮直径、叶片数目等相关，通过这些因素的调整可以实现对扬程的控制。

3. 效率离心泵的效率是指泵的输出功率与输入功率之比，通常以百分比表示。

泵的效率直接影响了泵的能耗和工作效率，是评价离心泵性能优劣的重要指标之一。

高效的离心泵能够以更低的能耗实现更大的流量和扬程。

泵的效率受到泵的设计、制造工艺、运行状态等多方面因素的影响。

4. NPSH净正吸入头（NPSH）是指液体从储存容器吸入到泵内时，液体所具有的能量和温度下降后可以被泵正常工作的净能量。

NPSH一般用米或千帕表示。

它直接影响了泵的吸入性能和运行稳定性，是衡量离心泵是否能正常工作的重要参数之一。

NPSH与液体的蒸汽压、液体流速、泵的设计结构等因素直接相关。

5. 噪音离心泵的噪音是指泵在工作过程中产生的声音。

噪音不仅会对工作人员的健康造成影响，还会对周围环境造成干扰。

对泵的噪音进行控制也是泵设计和选择时需要考虑的重要因素之一。

泵的噪音与泵的结构设计、运行状态、材料选择等因素有关。

以上是离心泵的几个重要参数，这些参数直接影响了离心泵的工作效率、输送能力和稳定性。

在选型和设计使用过程中，需要综合考虑这些参数，选择适合具体工况的离心泵，以达到最佳的工作效果。

卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。

它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。

下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。

1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。

此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。

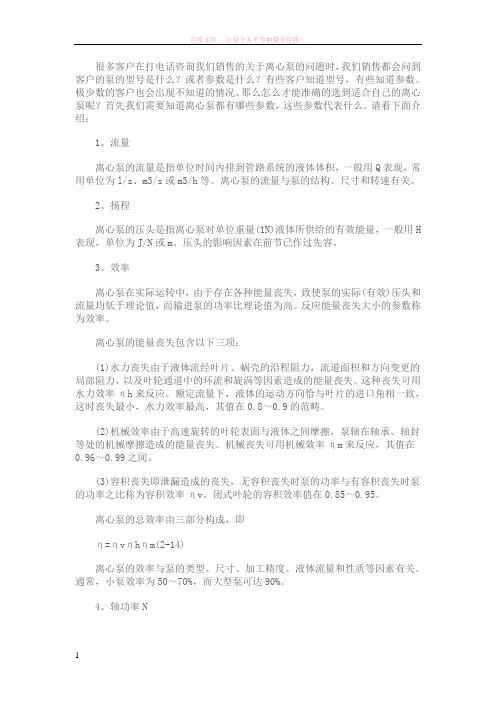

很多客户在打电话咨询我们销售的关于离心泵的问题时，我们销售都会问到客户的泵的型号是什么？或者参数是什么？有些客户知道型号，有些知道参数。

极少数的客户也会出现不知道的情况。

那么怎么才能准确的选到适合自己的离心泵呢？首先我们需要知道离心泵都有哪些参数，这些参数代表什么。

请看下面介绍：1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表现，常用单位为l/s、m3/s或m3/h等。

离心泵的流量与泵的结构、尺寸和转速有关。

2、扬程离心泵的压头是指离心泵对单位重量(1N)液体所供给的有效能量，一般用H 表现，单位为J/N或m。

压头的影响因素在前节已作过先容。

3、效率离心泵在实际运转中，由于存在各种能量丧失，致使泵的实际(有效)压头和流量均低于理论值，而输进泵的功率比理论值为高。

反应能量丧失大小的参数称为效率。

离心泵的能量丧失包含以下三项：(1)水力丧失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变更的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量丧失。

这种丧失可用水力效率ηh来反应。

额定流量下，液体的运动方向恰与叶片的进口角相一致，这时丧失最小，水力效率最高，其值在0.8～0.9的范畴。

(2)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量丧失。

机械丧失可用机械效率ηm来反应，其值在0.96～0.99之间。

(3)容积丧失即泄漏造成的丧失，无容积丧失时泵的功率与有容积丧失时泵的功率之比称为容积效率ηv。

闭式叶轮的容积效率值在0.85～0.95。

离心泵的总效率由三部分构成，即η=ηvηhηm(2-14)离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。

通常，小泵效率为50～70%，而大型泵可达90%。

4、轴功率N由电机输进泵轴的功率称为泵的轴功率，单位为W或kW。

离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne=HgQρ(2-15)式中Ne------离心泵的有效功率，W；H--------离心泵的有效压头，m；Q--------离心泵的实际流量，m3/s。

离心泵知识、性能参数与特性曲线要正确地选择和使用离心泵，就必需了解泵的性能和它们之间的相互关系。

离心泵的主要性能参数有流量、压头、轴功率、效率等。

离心泵性能间的关系通常用特性曲线来表示。

一、离心泵的概念：水泵是把原动机的机械能转换成抽送液体能量的机器。

来增加液体的位能、压能、动能。

原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸入口经水泵的过流部件输送到要求的高处或要求压力的地方。

二、离心泵的基本构造离心泵的基本构造是由六部分组成的，分别是：叶轮，吸液室，泵壳，转轴，托架，轴承及轴承箱，密封装置，基础台板等。

1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的的内外表面要求光滑，以减少水流的摩擦损失。

2、泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、转轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

轴承的依托为轴承箱。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出，不利于散热；太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、密封装置。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封装置，密封的间隙保持在0.25～1.10mm之间为宜。

三、泵的分类泵的种类很多，可按其各种特征加以分类，见表1-1。

离心泵的几个重要参数
离心泵的主要性能参数包括转速、流・、扬程、功率和效率等。

(1)转速：即离心泵叶轮的转速，以r/min表示。

(2)流量：有泵的流量(即有效流量)和理论流量之分，大多采用容积流量Q,单位为m3/s、m3/min、m3∕h或1∕s o有时也用质量流量G表示，单位为kg/s、kg∕min.和t∕h o
(3)扬程：泵的扬程H—单位重量液体流过泵后的总能量的增值。

或者作功元件对泵排出的单位重量液体所作的有效功(单位为m—液柱卜
(4)功率：有有效功率Neff、内功率Ni和轴功率N之分。

有效功率Neff是单位时间内泵排出口流出的液体从泵中取得的能量。

内功率Ni(或水力功率)为单位时间内作功单元所给出的能量。

轴功率N是指单位时间内由原动机传递到泵主轴上的功。

泵在工作时，难免有运动件之间的机械摩擦损失，另外还有轮阻损失。

统称为机械损失功率Nmec。

轴功率就等于内功率和机械损失功率之和。

即：
N=Ni+NmecKW
(5)效率：泵效率(总效率)r］位衡量泵工作是否经济的指标，定义为：η=Neff/N,既有效功率与轴功率的比值
除了以上所述，离心泵还有一个重要性能参数就是泵的允许吸上真空度(Hs)或允许汽蚀余量〔NPSH〕,单位均以米液柱表示。

泵主要性能‎的基本参数‎有以下几个‎：一、流量Q流量是泵在‎单位时间内‎输送出去的‎液体量（体积或质量‎）。

体积流量用‎Q表示，单位是：m3/s，m3/h，l/s等。

质量流量用‎Q m表示，单位是：t/h，kg/s等。

质量流量和‎体积流量的‎关系为：Qm=ρQ 式中ρ——液体的密度‎（k g/m3，t/m3），常温清水ρ‎=1000k‎g/m3。

二、扬程H扬程是泵所‎抽送的单位‎重量液体从‎泵进口处（泵进口法兰‎）到泵出口处‎（泵出口法兰‎）能量的增值‎。

也就是一牛‎顿液体通过‎泵获得的有‎效能量。

其单位是N‎·m/N=m，即泵抽送液‎体的液柱高‎度，习惯简称为‎米。

三、转速n转速是泵轴‎单位时间的‎转数，用符号n表‎示，单位是r/min。

四、汽蚀余量N‎P SH汽蚀余量又‎叫净正吸头‎，是表示汽蚀‎性能的主要‎参数。

汽蚀余量国‎内曾用Δh‎表示泵在工作时‎液体在叶轮‎的进口处因‎一定真空压‎力下会产生‎汽体，汽化的气泡‎在液体质点‎的撞击运动‎下，对叶轮等金‎属表面产生‎剥蚀，从而破坏叶‎轮等金属，此时真空压‎力叫汽化压‎力，汽蚀余量是‎指在泵吸入‎口处单位重‎量液体所具‎有的超过汽‎化压力的富‎余能量。

单位用米标‎注，用（NPSH）r。

吸程即为必‎需汽蚀余量‎Δh：即泵允许吸‎液体的真空‎度，亦即泵允许‎的安装高度‎，单位用米。

吸程=标准大气压‎（10.33米）-汽蚀余量-安全量（0.5米）标准大气压‎能压管路真‎空高度10‎.33米。

例如：某泵必需汽‎蚀余量为4‎.0米，求吸程Δh‎解：Δh=10.33-4.0-0.5=5.83米五、功率和效率‎泵的功率通‎常是指输入‎功率，即原动机传‎支泵轴上的‎功率，故又称为轴‎功率，用P表示；泵的有效功‎率又称输出‎功率，用Pe表示‎。

它是单位时‎间内从泵中‎输送出去的‎液体在泵中‎获得的有效‎能量。

因为扬程是‎指泵输出的‎单位重液体‎从泵中所获‎得的有效能‎量，所以，扬程和质量‎流量及重力‎加速度的乘‎积，就是单位时‎间内从泵中‎输出的液体‎所获得的有‎效能量——即泵的有效‎功率：Pe=ρgQH(W)=γQH(W)式中ρ——泵输送液体‎的密度（kg/m3）；γ——泵输送液体‎的重度（N/m3）；Q——泵的流量（m3/s）；H——泵的扬程（m）；g——重力加速度‎(m/s2)。

二、离心泵的性能参数与特性曲线1．离心泵的主要性能参数（1）离心泵的流量（送液能力）——单位时间内泵排到管路系统中的液体体积。

符号：v q ，单位：m ³/h 或m ³/s 。

其大小主要取决于泵的结构、尺寸和转速等。

（2）离心泵的扬程（泵的压头） ——泵对单位重量（1N ）的液体所提供的有效能量。

符号：H ，单位：m 液柱。

扬程的确定： 实验测定：如图所示泵出、入口截面间垂直距离为0h 泵吸入口处真空表的读数真p 泵出口处压力表的读数表P在此两截面1与2间列柏努利方程得损H gp g u Z H g p g u Z +++=+++ρρ2222121122式中损H 为两截面间管路中的压头损失，由于两表所在截面间的管路很短，因而损H 值很小，可忽略不计。

故上式可简化为guu gp p h H gu u g p p p p h H 222122021220-+++=-+--++=ρρ真表真大大表）（）（讨论：①泵的扬程等于泵出口的总压头减去泵入口的总压头；② d 1↓, u 1↑,H 功↓，一般d 1> d 2 ; ③当d 1 = d 2 时， gp p h H ρ真表++=0例：用清水测定某离心泵的主要特性。

实验装置如附图所示。

当调节出口阀使管路流量为25m 3/h 时，泵出口处压力表读数为0.28MPa （表压），泵入口处真空表读数为0.025MPa ，测得泵的轴功率为3.35kW ，电机转速为2900转/分，真空表与压力表测压截面的垂直距离为0.5m 。

试求该泵在此流量下泵的压头H 、有效功率有p 和总效率η。

（3量。

符号：有p ，单位：W 或kW 。

有效功率为： Hg q p v ρ=有泵的轴功率——指泵轴所需的功率即电动机传给泵轴的功率。

符号：轴p ，单位：W 或kW ， 则轴p 为： ηρgH q p v 功轴=(4)离心泵的效率 ——有效功率和泵的轴功率之比。

单级离心泵型号及参数大全单级离心泵是一种常见的流体输送设备，广泛应用于工业生产、农业灌溉、城市供水等领域。

各种型号的单级离心泵在设计参数、性能特点、适用范围等方面存在差异。

下面将介绍一份关于单级离心泵型号及参数的大全。

一、XX型号单级离心泵1. 型号：XX-1002. 流量：30m³/h3. 扬程：25m4. 转速：2900rpm5. 功率：3kW6. 进口直径：100mm7. 出口直径：75mm8. 材质：铸铁9. 用途：适用于农田灌溉、城市供水等二、YY型号单级离心泵1. 型号：YY-1502. 流量：60m³/h3. 扬程：30m4. 转速：2900rpm5. 功率：5.5kW6. 进口直径：150mm7. 出口直径：125mm8. 材质：不锈钢9. 用途：适用于工业循环水输送、污水处理等三、ZZ型号单级离心泵1. 型号：ZZ-2002. 流量：120m³/h3. 扬程：40m4. 转速：2900rpm5. 功率：11kW6. 进口直径：200mm7. 出口直径：150mm8. 材质：铸钢9. 用途：适用于石油化工、冶金输送等四、WW型号单级离心泵1. 型号：WW-2502. 流量：240m³/h3. 扬程：50m4. 转速：2900rpm5. 功率：22kW6. 进口直径：250mm7. 出口直径：200mm8. 材质：合金钢9. 用途：适用于高层建筑供水、消防水系统等以上是几种常见的单级离心泵型号及其参数，不同型号的单级离心泵适用于不同的场合，用户在选择时应根据具体需求和场景特点进行合理选择。

一、导言立式多级离心泵是一种流体输送设备，广泛应用于供水、排水、供暖、空调、给水和工业循环水等领域。

该类泵的性能参数直接关系到设备的运行效率和输送效果，因此选择合适的型号和参数对于设备的使用非常重要。

本文将对一些常见的轻型立式多级离心泵型号及参数进行介绍和分析，以供参考。

二、型号一：DL型立式多级离心泵1. 泵型参数DL型立式多级离心泵是一种单吸口、多级泵，主要由泵体、叶轮、轴和密封件等部件组成。

其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DL型立式多级离心泵适用于工矿企业、城市供水、高层建筑供水、冷暖水循环等场合。

由于其较宽的流量和扬程范围，能够满足不同用户的需求。

三、型号二：DG型立式多级离心泵1. 泵型参数DG型立式多级离心泵是一种双吸口、多级泵，其主要参数包括：流量范围：36~720m³/h扬程范围：33~504m转速范围：1450、2980、5950rpm温度范围：-20℃~150℃压力范围：3.9~11MPa2. 应用领域DG型立式多级离心泵适用于供暖、制冷系统、冷冻机组、冷水机组等场合。

其双吸口设计能够降低进口压力，适合于一些需要大流量输送的场合。

四、型号三：DF型立式多级离心泵1. 泵型参数DF型立式多级离心泵是一种多级泵，其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DF型立式多级离心泵适用于工矿企业、城市供水、水处理、消防等场合。

其结构紧凑，外形美观，安装维修方便，适用于一些对设备外观要求较高的场合。

五、总结立式多级离心泵作为一种重要的流体输送设备，在各个行业都有着广泛的应用。
