一概述S、SM、SF、SL、SY、SA、SAP、SAL、RS、XBD、XBC型泵为单级双吸水平中开式离心泵，供输送不含固体颗粒的清水或物理化学性质类似于清水的其它液体，被输送液体的温度为0摄氏度到80摄氏度。
适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。
允许最大进口压力是0.6MPa二、产品特点S、SM、SF、SL、SY、SA、SAP、SAL、RS、XBD、XBC型泵的吸入口与吐出口均在水泵轴心线下方。
与曲线垂直成水平方向。
检修时勿需拆卸进出口水管及电动机。
泵的主要零件泵体、泵盖、叶轮、轴、轴套、双吸密封环等，其中也轮、轴套、双吸密封环为损件。
叶轮用轴套和轴套螺母固定在轴上，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力通过其自身叶片对称布置达到平衡。
双吸密封环用以减小水泵压水室的水漏回吸水室。
泵的轴封分为填料密封和机械密封两种，轴承润滑方式分干油润滑和稀油润滑两种，当泵径为800mm以下基本采用干油润滑，泵口径为800mm以上基本采用稀油润滑。
泵通过弹性联轴器与电动机联接。
S型泵是单级双吸，卧式中开离心泵。
型号意义：以150S78A为例：150——泵进口直径为150毫米S——双吸离心泵78——扬程为78米A——叶轮外径第一次切割性能范围：流量:140~13000m3/h扬程:10~134m口径:150~1200mm三、产品用途供输送清水及物理化学性质类似于水的液体。
液体最高温度不得超过80℃，适合工厂、矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程(如下图）。

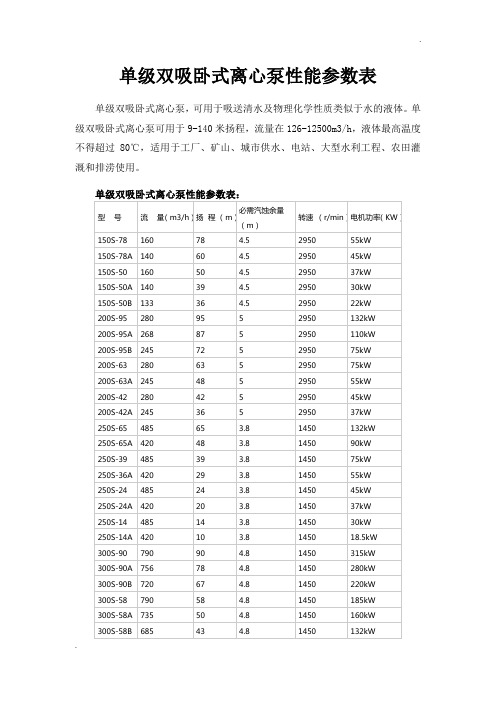

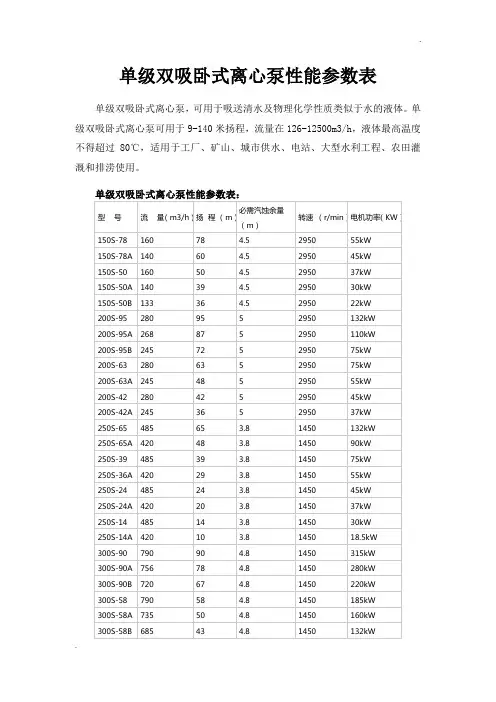

矿山、电站给排水、农田灌溉、工厂四、性能参数型号流量Q( m3/h)扬程H(m)转速n(r/min)功率(KW)效率η(%)汽蚀余量(NPSH)r(m)轴功率电机功率100S90 80 902950 30.1 37 65 2.5100S90A 72 75 23 30 64 2.5 150S100 160 100 59.8 75 73 3.5 150S78 160 78 45 55 73.5 3.5 150S78A 144 62 33.8 45 72 3.5 150S50 160 50 27.3 37 80 3.9 150S50A 144 40 20.9 30 75 3.9 150S50B 133 36 18.6 22 70 3.9 200S95 280 95 91.7 110 79.2 5.3 200S95A 270 75 73.5 90 75 5.3 200S63 280 63 58.3 75 82.7 5.8 200S63A 270 46 45.1 55 75 5.8 200S42 280 42 38.1 45 84.2 6 200S42A 270 36 33.1 37 80 6250S65 485 651450 109 132 78.6 3250S65A 468 54 89.4 110 77 3 250S39 485 39 61.5 75 83.6 3.2 250S39A 468 30.5 49.3 55 79 3.2 250S24 485 24 36.9 45 85.8 3.5 250S24A 414 20.3 27.6 37 83 3.5 250S14 485 14 21.5 30 85.8 3.8 250S14A 432 11 15.8 18.5 82 3.8 300S110 790 110 295.7 440 80 4300S90 790 90 242.8 315 79.6 4 300S90A 756 78 217 280 74 4 300S90B 720 67 180 220 73 4 300S58 790 58 149.9 180 84.2 4.4 300S58A 720 49 118.6 160 81 4.4 300S58B 684 43 100 132 80 4.4 300S32 790 32 79.2 110 86.8 4.6 300S32A 720 26 60.7 75 84 4.6 300S19 790 19 47 55 86.8 5.2 300S19A 720 16 39.2 45 80 5.2 300S12 790 12 30.4 37 84.8 5.5 300S12A 684 10 3.9 30 78 5.5 350S125 1260 125 534 710 80.5 5.4 350S125A 1181 112 462 630 78 5.4 350S125B 1098 96 373 500 77 5.4 350S75 1260 75 303 355 85.2 5.8 350S75A 1170 65 247 280 84 5.8 350S75B 1080 55 197 220 82 5.8 350S44 1260 44 173 220 87.5 6.3 350S44A 1116 36 131 160 84 6.3 350S26 1260 26 102 132 87.5 6.7 350S26A 1116 21.5 78.8 90 83 6.7 350S16 1260 16 64.5 75 85.3 7.1 350S16A 1044 13.4 48.8 55 48 7.1 500S98 2020 95 970 678 800 79.5 4500S98A 1872 83 540 630 78.5 4 500S98B 1746 74 452 560 78 4 500S59 2020 59 391 450 83 4.5 500S59A 1872 49 333 400 75 4.5 500S59B 1746 40 257 315 74 4.5 500S35 2020 35 219 280 88 4.8 500S35A 1746 27 151 220 85 4.8 500S22 2020 22 144.1 185 84 5.2 500S22A 1746 17 101 132 80 5.2 500S13 2020 13 86.2 110 83 5.7 600S75 3170 75 727 800 89 7.5 600S75A 2880 65 580 630 88 7.5 600S47 3170 47 465 560 88 7.5 600S32 3170 32 310 400 89 7.5 600S32A 2880 27 238 280 89 7.5 600S22 3170 22 223 280 85 7.5 600S22A 2880 18.2 168.5 200 84.5 7.5。

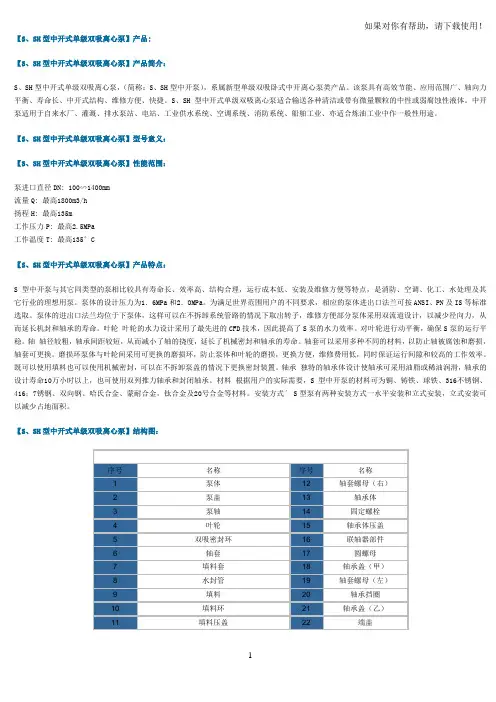

【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。
该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。
S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。
中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。
泵体的设计压力为1．6MPa和2．OMPa。
为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。
泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。
叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。
对叶轮进行动平衡，确保S泵的运行平稳。
轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。
轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。
磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。
既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。
轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。
【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。
该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。
S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。
中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。
泵体的设计压力为1．6MPa和2．OMPa。
为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。
泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。
叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。
对叶轮进行动平衡，确保S泵的运行平稳。
轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。
轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。
磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。
既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。
轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。
【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。
该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。
S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。
中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。
泵体的设计压力为1．6MPa和2．OMPa。
为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。
泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。
叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。
对叶轮进行动平衡，确保S泵的运行平稳。
轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。
轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。
磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。
既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。
轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。
单级离心泵型号及参数大全单级离心泵是一种常见的流体输送设备，广泛应用于工业生产、农业灌溉、城市供水等领域。
各种型号的单级离心泵在设计参数、性能特点、适用范围等方面存在差异。
下面将介绍一份关于单级离心泵型号及参数的大全。
一、XX型号单级离心泵1. 型号：XX-1002. 流量：30m³/h3. 扬程：25m4. 转速：2900rpm5. 功率：3kW6. 进口直径：100mm7. 出口直径：75mm8. 材质：铸铁9. 用途：适用于农田灌溉、城市供水等二、YY型号单级离心泵1. 型号：YY-1502. 流量：60m³/h3. 扬程：30m4. 转速：2900rpm5. 功率：5.5kW6. 进口直径：150mm7. 出口直径：125mm8. 材质：不锈钢9. 用途：适用于工业循环水输送、污水处理等三、ZZ型号单级离心泵1. 型号：ZZ-2002. 流量：120m³/h3. 扬程：40m4. 转速：2900rpm5. 功率：11kW6. 进口直径：200mm7. 出口直径：150mm8. 材质：铸钢9. 用途：适用于石油化工、冶金输送等四、WW型号单级离心泵1. 型号：WW-2502. 流量：240m³/h3. 扬程：50m4. 转速：2900rpm5. 功率：22kW6. 进口直径：250mm7. 出口直径：200mm8. 材质：合金钢9. 用途：适用于高层建筑供水、消防水系统等以上是几种常见的单级离心泵型号及其参数，不同型号的单级离心泵适用于不同的场合，用户在选择时应根据具体需求和场景特点进行合理选择。
离心泵水泵型号及参数大全
离心泵的种类繁多，其型号和参数也各不相同。
以下是一些常见的离心泵型号和参数：
1. IS型离心泵：这是一种单级单吸式离心泵，适用于输送清水或物理和化学性质类似于水的液体。
其流量范围为10-500m3/h，压力范围为
0.2-3.0MPa。
2. IH型离心泵：这是一种单级双吸式离心泵，适用于输送清水或物理和化学性质类似于水的液体。
其流量范围为10-500m3/h，压力范围为
0.2-3.0MPa。
3. IR型离心泵：这是一种热水泵，适用于输送温度高于80℃的热水或物理和化学性质类似于水的液体。
其流量范围为10-500m3/h，压力范围为0.2-3.0MPa。
4. FY型离心泵：这是一种氟塑料合金离心泵，适用于输送酸、碱、盐等腐蚀性液体。
其流量范围为10-500m3/h，压力范围为0.2-3.0MPa。
5. CDL型离心泵：这是一种长轴深腔离心泵，适用于输送介质粘度较大、含沙量较大的液体。
其流量范围为10-500m3/h，压力范围为0.2-3.0MPa。
以上只是一部分常见的离心泵型号和参数，具体的型号和参数会根据实际使用需求进行选择。
【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。
该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。
S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。
中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。
泵体的设计压力为1．6MPa和2．OMPa。
为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。
泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。
叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。
对叶轮进行动平衡，确保S泵的运行平稳。
轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。
轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。
磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。
既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。
轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。
