飞机构造要点

机身结构1 机身的结构类型1)构架式机身隔框立柱图1.225构架式机身2)半硬壳式机身(2)桁条式机身。

ill'亦质慕皮(1)桁梁式机身。

图1.226桁梁式机身2 机身主要构件机身主要部件包括蒙皮、桁条、桁梁和隔框。

1) 蒙皮机身蒙皮的作用与机翼蒙皮的作用一样，用来维持机身外形；同时蒙皮与支撑它的构件一起承受和传递局部气动载荷和弯矩。

2) 桁条和桁梁桁条和桁梁都是机身结构的纵向构件 3) 龙骨梁龙骨梁是机身的一个主要纵向部件，它由上、下两个受压的弦杆和一个带有加强筋的承剪腹板结构件组成。

龙骨梁位于中央翼下方、两主轮舱之间的机身中心线上，如图1.229所示。

3)硬壳式机身桁条式机身结构图1.227 ■罐皮隔梃-图1.228硬壳式机身阻力揑杆连播到孙梁中删严捲头/也机纵轴缄惦流也皮茧捽框一龙骨陀支傑枇一刖图1.229机身龙骨梁4)隔框机身隔框可分为普通隔框和加强隔框两种。

(1)普通隔框。

(a)(b)图1.230普通隔框(2)加强隔框。

图1.231壁板板式加强隔框5)机身上骨架元件与蒙皮的连接机身蒙皮同骨架元件的连接有两种方式：第一种：蒙皮只与桁条相连，如图1.232(a)所示；第二种，蒙皮既与框相连，又与桁条相连，如图1.232(b)所示。

(a)⑹(c)图1.232蒙皮与骨架元件的连接方式1—蒙皮；2—桁条；3—框；4—补偿片(a)(b)图1.233框与桁条的连接1—蒙皮；2—桁条；3—框；4—弯边；5—角片3 增压密封现代飞机大都在空气稀薄的高空中飞行，为了保证空勤人员和旅客在高空飞行时的正常工作条件和生理要求，以及保证仪表、设备可靠地工作，都采用了增压气密座舱。

图1.234所示为波音B737飞机的增压气密座舱区域。

STA｛站位)^TA17K1016ISTAS'fASTASTASiA227.S294.5540663727匚二|增压区墜非增压区图1.234B737飞机增压区增压气密舱内需要密封的地方有：各骨架构件与蒙皮的对接处(铆接和螺栓连接);蒙皮与壁板之间；飞机和发动机操纵系统的拉杆和钢索在座舱内增压区和非增压区交界面的进出口处；飞机液压系统、引气系统、空调系统的导管、电缆束进出口；座舱盖口和应急出口；舱口和窗口等。

机结构1.1.概述固定机翼飞机的机体由机身、机翼、安定面、飞行操纵面和起落架五个主要部件组成。

直升机的机体由机身、旋翼及其相关的减速器、尾桨（单旋翼直升机才有）和起落架组成。

机体各部件由多种材料组成，并通过铆钉、螺栓、螺钉、焊接或胶接而联接起来。

飞机各部件由不同构件构成。

飞机各构件用来传递载荷或承受应力。

单个构件可承受组合应力。

对某些结构，强度是主要的要求；而另一些结构，其要求则完全不同。

例如，整流罩只承受飞机飞行过程中的局部空气动力，而不作为主要结构受力件。

图1-错误！未指定顺序。

平飞时飞机的受载飞机作不稳定的平飞时，推力与阻力是不相等的。

推力大于阻力，飞机就要加速；反之，则减速。

由于在飞机加速或减速的同时，飞行员减小或增大了飞机的迎角，使升力系数减小或增大，因而升力仍然与飞机重力相等。

平飞中，飞机的升力虽然总是与飞机重力相等，但是，飞行速度不同时，飞机上的局部气动载荷（局部空气动力）是不相同的。

飞机以小速度平飞时，迎角较大，机翼上表面受到吸力，下表面受到压力，这时的局部气动载荷并不很大；而当飞机以大速度平飞时，迎角较小，对双凸型翼型机翼来说，除了前缘要受到很大压力外，上下表面都要受到很大的吸力。

翼型越接近对称形，机翼上下表面的局部气动载荷就越大。

所以，如果机翼蒙皮刚度不足，在高速飞行时，就会被显着地吸起或压下，产生明显的鼓胀或下陷现象，影响飞机的空气动力性能。

1.2.2.飞机在垂直平面内作曲线飞行时的受载情况飞机在垂直平面内作曲线飞行的受载情况如图1-2所示。

这时，作用于飞机的外力仍是飞机的重力、升力、阻力和发动机的推力。

但是，这些外力是不平衡的。

曲线飞行虽是一种受力不平衡的运动状θ)就是飞机图1-错误！未指定顺序。

飞机在水平转弯时的受载1.2.4. 飞机过载在曲线飞行中，作用于飞机上的升力经常不等于飞机的重量。

为了衡量飞机在某一飞行状态下受外载荷的严重程度，引出过载(或称载荷因数)这一概念。

滑翔飞机构造知识点总结1. 介绍滑翔飞机是一种以自由落体的方式飞行的飞行器，其构造和原理与传统飞机有所不同。

其主要依靠气流和重力加速度来保持飞行，而不是依靠发动机推动。

滑翔飞机的构造设计需要考虑飞行的稳定性、气动力学性能和结构强度等因素。

2. 组成部分滑翔飞机通常由机翼、机身、控制面和起落架等部分组成。

下面分别介绍这些组成部分的设计要点。

3. 机翼机翼是滑翔飞机最重要的构造部分，其设计直接关系到飞机的飞行性能。

机翼的主要构造包括主翼和副翼，其形状和结构需要根据飞机的需求进行设计，以保证飞机的稳定性和升力。

主翼的设计需要考虑气流的流动特性、升阻比和结构强度等因素。

通常，主翼的横截面呈对称形状，以保证飞机在飞行时可以产生足够的升力。

在设计时，需要考虑主翼的布局、后掠角、厚度和材料等因素，以保证飞机具有良好的飞行性能和低阻力。

副翼通常用于调节飞机的横航向稳定性，其设计需要考虑气动力学特性和结构强度。

在设计时，需要考虑副翼的形状、尺寸和位置，以保证飞机可以在飞行时稳定地滑翔。

4. 机身机身是滑翔飞机的主要受力结构，其设计需要考虑飞机的整体重量、气动力学性能和飞行稳定性。

机身的设计需要考虑其横截面形状、长度和材料等因素，以保证飞机具有足够的刚度和强度。

在设计机身时，需要考虑飞机的气动力学特性和空气动力学性能，以保证其具有良好的飞行性能和低阻力。

5. 控制面控制面包括升降舵、方向舵和副翼等部分，其设计可以影响飞机的姿态控制和飞行稳定性。

控制面的设计需要考虑其尺寸、形状和位置，以保证飞机可以在飞行时稳定地滑翔。

在设计控制面时，需要考虑其气动力学特性和受力情况，以保证其具有足够的控制效果和结构强度。

6. 起落架起落架是滑翔飞机的着陆设备，其设计需要考虑飞机的重量、飞行性能和地面操作性能。

起落架的设计需要考虑其结构强度、减震效果和收放机构，以保证飞机可以在起飞和降落时安全地操作。

在设计起落架时，需要考虑其气动力学特性和空气动力学性能，以保证其具有良好的飞行性能和操控性。

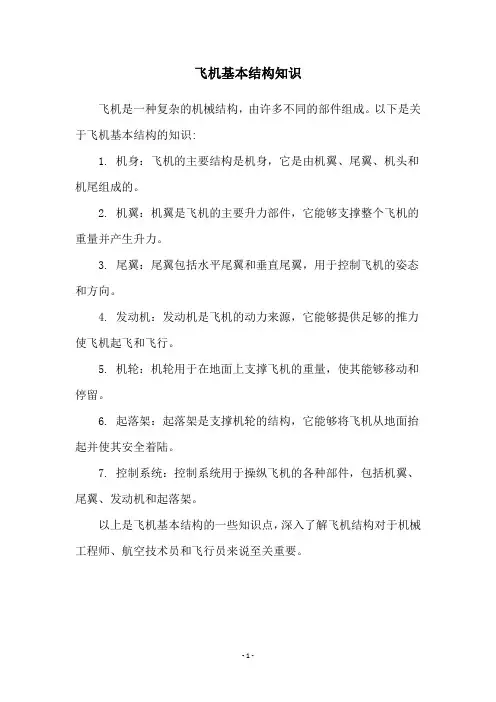

飞机基本结构知识
飞机是一种复杂的机械结构，由许多不同的部件组成。

以下是关于飞机基本结构的知识:
1. 机身：飞机的主要结构是机身，它是由机翼、尾翼、机头和机尾组成的。

2. 机翼：机翼是飞机的主要升力部件，它能够支撑整个飞机的重量并产生升力。

3. 尾翼：尾翼包括水平尾翼和垂直尾翼，用于控制飞机的姿态和方向。

4. 发动机：发动机是飞机的动力来源，它能够提供足够的推力使飞机起飞和飞行。

5. 机轮：机轮用于在地面上支撑飞机的重量，使其能够移动和停留。

6. 起落架：起落架是支撑机轮的结构，它能够将飞机从地面抬起并使其安全着陆。

7. 控制系统：控制系统用于操纵飞机的各种部件，包括机翼、尾翼、发动机和起落架。

以上是飞机基本结构的一些知识点，深入了解飞机结构对于机械工程师、航空技术员和飞行员来说至关重要。

- 1 -。

飞机的构造原理是什么
飞机的构造原理可以概括为以下几个方面:
一、机翼产生升力
飞机机翼为对称的气动布局,翼型截面具有特殊轮廓。

当迎风时,上下翼面会产生不同的空气流动状态,根据伯努利阻力差原理,在机翼上方产生下压,下方产生上压,形成总的向上升力。

二、尾翼保持平衡
尾翼位于机身后方,包括垂直安定面和水平安定面。

它们可以感受到机身的运动状态变化并产生反作用力,帮助飞机保持平衡和稳定飞行。

三、机身载荷支撑
机身承载驾驶舱、载荷、燃料等,要具有足够的强度和刚性。

机身使用波纹管、桁架和蒙皮构造,能够抵受飞行载荷。

四、起落架承重起降
起落架包括两侧主着落架和前着落架,能够支撑飞机起降与地面滑行。

起落架能
够收放,减少空气阻力。

五、推进系统提供推力
螺旋桨飞机使用活塞发动机和螺旋桨作为推进系统。

喷气飞机使用涡轮喷气发动机直接产生推力。

六、飞行控制系统
通过升降舵、方向舵的调整来控制飞机,利用各控制面产生的反作用力进行飞行操纵。

飞机根据这些基本构造原理实现升力产生、平衡控制、载荷运输等功能,能够完成飞行任务。

这些是飞机构造设计的基本原理。

飞机结构的五大组成部分
飞机的五大组成部分包括：
1. 机身：机身是飞机的主要结构部分，承载着机翼、发动机和其他的系统和部件。

机身通常由钢铝合金、复合材料等材料制成，包括机头、机身段和机尾等部分。

2. 机翼：机翼是飞机的承载部分，负责产生升力。

它由主翼和副翼组成，主翼通常呈梯形或矩形的平面形状，下面通常有弯曲的气动剖面，使得空气在上下两侧产生不同的压力。

3. 垂直尾翼：垂直尾翼是飞机的稳定器，通常位于机尾上方，由垂直安定面和方向舵组成。

它通过改变方向舵的偏转角度来改变飞机的方向。

4. 水平尾翼：水平尾翼也是飞机的稳定器，通常位于垂直尾翼下方，由水平安定面和升降舵组成。

它通过改变升降舵的偏转角度来改变飞机的升降姿态。

5. 发动机：发动机是飞机的动力来源，通常安装在机翼或机身前部。

发动机可以是涡喷发动机、螺旋桨发动机或喷气式发动机等，它们通过燃烧燃料产生推力，驱动飞机前进。
