《机械设计》期末考试试卷2006年

机械设计期末考试试题与答案分析(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械设计试卷一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。

A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。

A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。

A．弹性柱销联轴器 B．凸缘联轴器C. 十字滑块联轴器 D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。

A．进入大带轮处 B．离开大带轮处C. 进入小带轮处 D．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（ A ）为好。

A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于（ C ）。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。

A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（ B ）。

A．齿面磨损 B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算][pvpv 是为了防止轴承（ B ）。

A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。

《机械设计》课程试题（一）一、填空题（每空1分共31分）1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的_________2、三角形螺纹的牙型角a= __________ ，适用于 _________ ，而梯形螺纹的牙型角口= __________ ，适用于 __________ 。

3、螺纹连接防松，按其防松原理可分为_____ 防松、_________ 防松和_______ 防松。

4、带传动在工作过程中，带内所受的应力有__________________ 、________ 和_________ ，最大应力发生在____________ 。

5、链传动设计时，链条节数应选数（奇数、偶数）。

链轮齿数应选数；速度较高时，链节距应选____________________ 些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按_______ 设计，按_______ 校核；硬齿面闭式齿轮传动一般按_____________ 设计，按___________ 校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力_________ ，材料的许用接触应力_______ ,工作中产生的齿根弯曲应力_______ ，材料的许用弯曲应力___________ 。

8蜗杆传动的总效率包括啮合效率n i、_________ 效率和________ 效率。

其中啮合效率n i = ___________ ,影响蜗杆传动总效率的主要因素是________ 效率。

9、__________________________________ 轴按受载荷的性质不同，分为、、________________________________ 。

10、滚动轴承接触角越大，承受_____ 载荷的能力也越大。

二、单项选择题（每选项1分,共11分）1、循环特性r= -1的变应力是______ 应力。

A.对称循环变B、脉动循环变C .非对称循环变D .静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可米取的措施是（）。

《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。

)1、在机械中属于制造单元的是（）。

[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。

[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。

2、_________是机器和机构的统称。

3、齿轮的渐开线齿廓形状取决于_________。

4、轮系分为______轮系、______轮系和______轮系。

5、______是在齿顶圆和齿根圆之间的一个假想基准圆。

6、轴上与轴承配合的部分称为______。

7、标准直齿圆柱齿轮不根切的最少齿数是______。

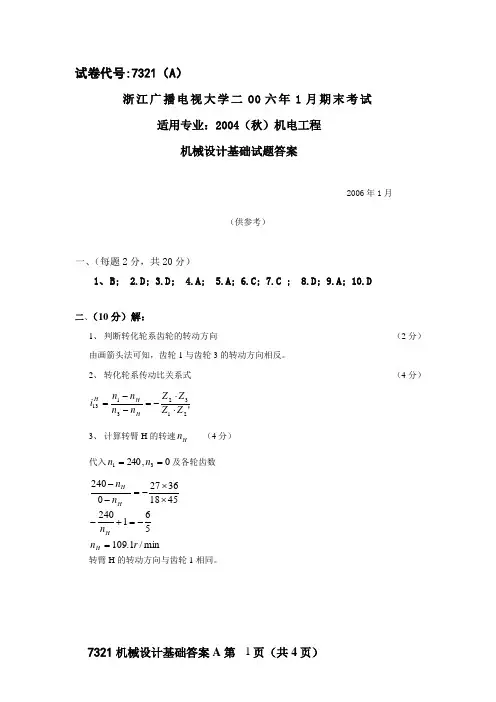

试卷代号:7321（A ）浙江广播电视大学二O0六年1月期末考试适用专业：2004（秋）机电工程机械设计基础试题答案2006年1月（供参考）一、（每题2分，共20分）1、 B; 2.D; 3.D; 4.A; 5.A; 6.C; 7.C ; 8.D; 9.A; 10.D二、（10分）解：1、 判断转化轮系齿轮的转动方向 （2分） 由画箭头法可知，齿轮1与齿轮3的转动方向相反。

2、 转化轮系传动比关系式 （4分） '21323113Z Z Z Z n n n n i H H H ⋅⋅-=--= 3、 计算转臂H 的转速H n （4分）代入0,24031==n n 及各轮齿数min/1.109561240451836270240r n n n n H H HH=-=+-⨯⨯-=-- 转臂H 的转动方向与齿轮1相同。

三、（16分）1. 计算径向负荷(4分)F R由力矩平衡 F r2×200- F R ×300+ F A ×40=0F r2= (F R ×300- F A ×40)/200=(2500×3000-1600×40)/200=3430NF r1= F r2- F R =3430-2500=930N2. 计算轴向负荷（6分）内部轴向力S 1=0.7 F r1=0.7×930=651NS 2=0.7 F r2=0.7×3430=2401N由S 1+ F A < S 2 ，可知轴承1为“压紧”轴承，故有F a 1= S 2- F A =2401-1600=801NF a 2= S 2=2401N3. 计算当量动负荷（4分）轴承1：F a 1/ F r1=801/930=0.86>e ；取X ＝0.41，Y ＝0.87P 1=f p (X F r1+Y F a 1)=1.2×(0.41×930+0.87×801)=1294N轴承2：F a 2/ F r2=0.7=e ；取X=1,Y=0P 2=f p ×F r2=1.2×3430=4116N∵ P 2> P 1∴ 取P=P 2=4116N 计算轴承寿命。

机械设计期末考试试卷一、选择题（每题2分，共20分）1. 机械设计中，常用材料的弹性模量是指材料的：A. 抗拉强度B. 屈服强度C. 刚度D. 硬度2. 在机械设计中，疲劳强度通常指的是材料在何种条件下的强度：A. 静态载荷B. 动态载荷C. 冲击载荷D. 随机载荷3. 以下哪个不是机械设计中常见的传动方式：A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动4. 机械设计中，为了提高零件的疲劳寿命，通常采取以下哪种措施：A. 增加材料的硬度B. 增加零件的厚度C. 表面硬化处理D. 增加零件的重量5. 机械设计中，静力学平衡条件不包括以下哪一项：A. 力的平衡B. 力矩的平衡C. 能量的平衡D. 动量的平衡二、简答题（每题10分，共30分）6. 简述机械设计中材料选择的基本原则。

7. 解释什么是应力集中，并举例说明如何减少应力集中。

8. 描述机械设计中常见的几种连接方式，并简要说明其特点。

三、计算题（每题15分，共30分）9. 假设有一个直径为100mm的轴，承受最大扭矩为500Nm。

请计算该轴在最大扭矩下的剪切应力，并确定其是否满足安全要求（假设材料的许用剪切应力为75MPa）。

10. 给定一个机械零件的尺寸和材料属性，计算其在特定载荷下的变形量，并判断是否满足设计要求。

四、设计题（每题20分，共20分）11. 设计一个简单的机械手爪，用于抓取不同形状和大小的物体。

请描述其工作原理，所需材料，以及可能的改进方向。

五、论述题（每题10分，共10分）12. 论述机械设计中创新的重要性，并给出两个实际的创新设计案例。

六、结束语本次考试到此结束，请各位同学认真检查自己的答案，确保没有遗漏。

祝各位同学取得优异的成绩。

【注】本试卷仅供参考，具体考试内容和形式以实际考试为准。

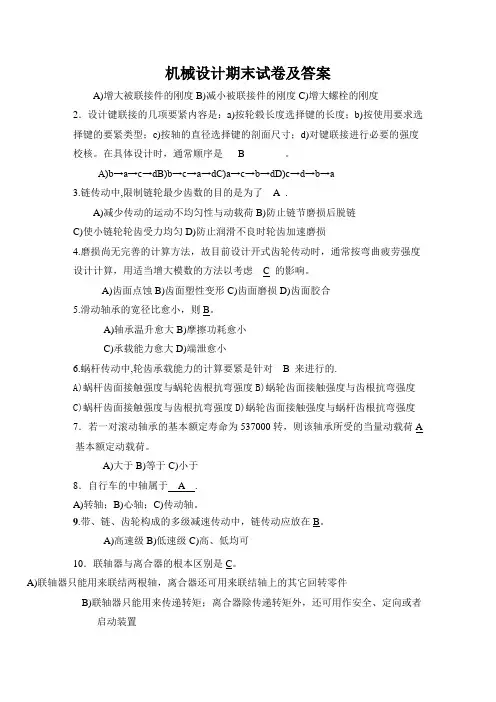

机械设计期末试卷及答案A)增大被联接件的刚度B)减小被联接件的刚度C)增大螺栓的刚度2．设计键联接的几项要紧内容是：a)按轮毂长度选择键的长度；b)按使用要求选择键的要紧类型；c)按轴的直径选择键的剖面尺寸；d)对键联接进行必要的强度校核。

在具体设计时，通常顺序是___B________。

A)b→a→c→dB)b→c→a→dC)a→c→b→dD)c→d→b→a3.链传动中,限制链轮最少齿数的目的是为了__A_.A)减少传动的运动不均匀性与动载荷B)防止链节磨损后脱链C)使小链轮轮齿受力均匀D)防止润滑不良时轮齿加速磨损4.磨损尚无完善的计算方法，故目前设计开式齿轮传动时，通常按弯曲疲劳强度设计计算，用适当增大模数的方法以考虑__C_的影响。

A)齿面点蚀B)齿面塑性变形C)齿面磨损D)齿面胶合5.滑动轴承的宽径比愈小，则B。

A)轴承温升愈大B)摩擦功耗愈小C)承载能力愈大D)端泄愈小6.蜗杆传动中,轮齿承载能力的计算要紧是针对__B_来进行的.A)蜗杆齿面接触强度与蜗轮齿根抗弯强度B)蜗轮齿面接触强度与齿根抗弯强度C)蜗杆齿面接触强度与齿根抗弯强度D)蜗轮齿面接触强度与蜗杆齿根抗弯强度7．若一对滚动轴承的基本额定寿命为537000转，则该轴承所受的当量动载荷A基本额定动载荷。

A)大于B)等于C)小于8．自行车的中轴属于A.A)转轴；B)心轴；C)传动轴。

9.带、链、齿轮构成的多级减速传动中，链传动应放在B。

A)高速级B)低速级C)高、低均可10．联轴器与离合器的根本区别是C。

A)联轴器只能用来联结两根轴，离合器还可用来联结轴上的其它回转零件B)联轴器只能用来传递转矩；离合器除传递转矩外，还可用作安全、定向或者启动装置C)要把联轴器联结的两轴分离，需要使机器停车进行拆卸；离合器可在机器工作过程中随时使两轴接合或者分离D)联轴器能够使用弹性元件来缓冲吸振；离合器则没有这种特性二、填空题（10分)1．蜗杆传动，蜗杆头数越多，效率越高。

共 6 页 第2页

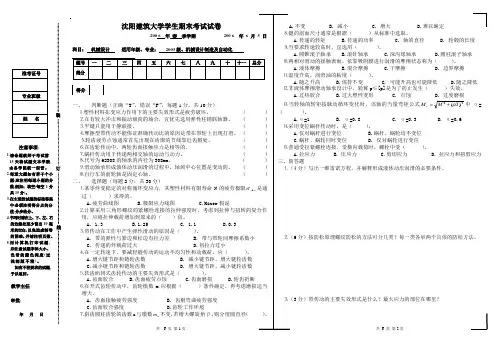

不变 B. 减小 C. 增大 D.难以确定 ）从标准中选取。

A.传递的转矩 B.传递的功率 C. 轴的直径 D. 轮毂的长度 ）。

A.圆锥滚子轴承 B.滚针轴承 C.深沟球轴承 D.圆柱滚子轴承 ）。

液体摩擦 B.混合摩擦 C.干摩擦 D. 边界摩擦 ）。

A.随之升高
B.保持不变
C. 可能升高也可能降低
D.随之降低 p ≤[p]是为了防止发生（ ）失效。

A.过热胶合 B.过大塑性变形 C. 点蚀 D. 过度磨损
2
2)(T M M e α+=中α=）。

A.α=1 B. α=0.8 C. α=0.3 D. α=0.6 ）。

A.仅对蜗杆进行变位
B.蜗杆、蜗轮均不变位
C.蜗杆、蜗轮同时变位
D. 仅对蜗轮进行变位
）。

拉应力 B. 压应力 C.剪切应力 D. 拉应力和扭剪应力 4分）写出一维雷诺方程，并解释形成液体动压润滑的必要条件。

6分）按防松原理螺纹防松的方法可分几类？每一类各举两个具体的防松方法。

3分）带传动的主要失效形式是什么？最大应力的部位在哪里？
图1
图2
图3
共 6 页第5页。

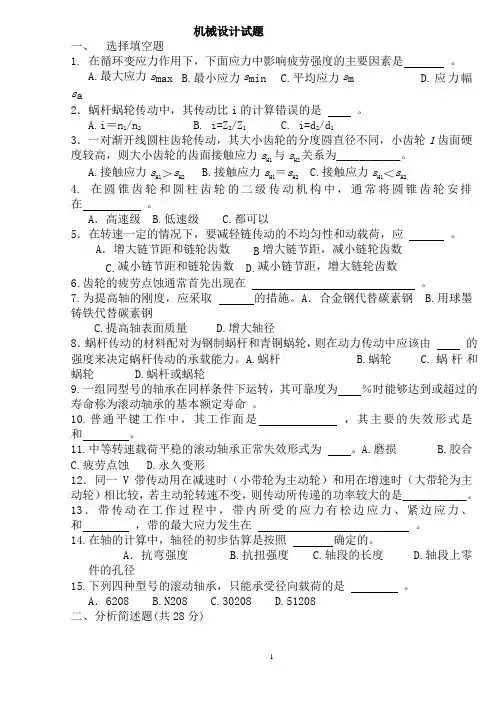

机械设计试题一、选择填空题1. 在循环变应力作用下，下面应力中影响疲劳强度的主要因素是。

A.最大应力s maxB.最小应力s minC.平均应力s mD.应力幅s a2．蜗杆蜗轮传动中，其传动比i的计算错误的是。

A.i＝n1/n2B. i=Z2/Z1C. i=d2/d13．一对渐开线圆柱齿轮传动，其大小齿轮的分度圆直径不同，小齿轮1齿面硬度较高，则大小齿轮的齿面接触应力sH1与sH2关系为___________。

A.接触应力sH1＞sH2B.接触应力sH1＝sH2C.接触应力sH1＜sH24. 在圆锥齿轮和圆柱齿轮的二级传动机构中，通常将圆锥齿轮安排在。

A．高速级 B.低速级 C.都可以5．在转速一定的情况下，要减轻链传动的不均匀性和动载荷，应。

A．增大链节距和链轮齿数B增大链节距，减小链轮齿数C.减小链节距和链轮齿数D.减小链节距，增大链轮齿数6.齿轮的疲劳点蚀通常首先出现在。

7.为提高轴的刚度，应采取的措施。

A．合金钢代替碳素钢 B.用球墨铸铁代替碳素钢C.提高轴表面质量D.增大轴径8．蜗杆传动的材料配对为钢制蜗杆和青铜蜗轮，则在动力传动中应该由的强度来决定蜗杆传动的承载能力。

A.蜗杆 B.蜗轮 C.蜗杆和蜗轮 D.蜗杆或蜗轮9.一组同型号的轴承在同样条件下运转，其可靠度为％时能够达到或超过的寿命称为滚动轴承的基本额定寿命。

10.普通平键工作中，其工作面是，其主要的失效形式是和。

11.中等转速载荷平稳的滚动轴承正常失效形式为。

A.磨损 B.胶合C.疲劳点蚀D.永久变形12．同一V带传动用在减速时（小带轮为主动轮）和用在增速时（大带轮为主动轮）相比较，若主动轮转速不变，则传动所传递的功率较大的是___________。

13．带传动在工作过程中，带内所受的应力有松边应力、紧边应力、和，带的最大应力发生在。

14.在轴的计算中，轴径的初步估算是按照确定的。

A．抗弯强度 B.抗扭强度 C.轴段的长度 D.轴段上零件的孔径15.下列四种型号的滚动轴承，只能承受径向载荷的是。

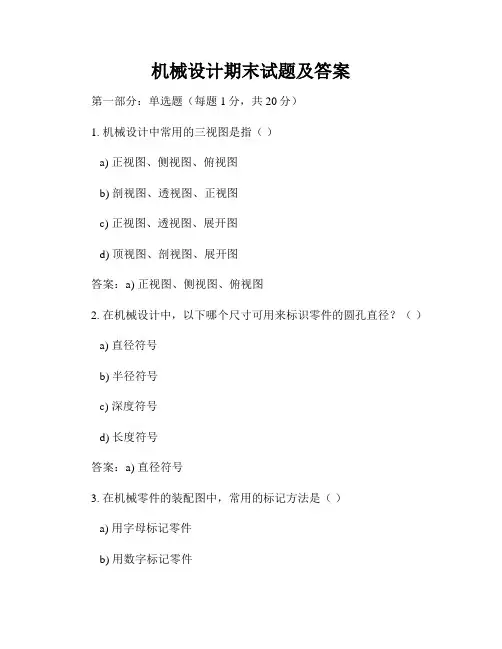

机械设计期末试题及答案第一部分：单选题（每题1分，共20分）1. 机械设计中常用的三视图是指（）a) 正视图、侧视图、俯视图b) 剖视图、透视图、正视图c) 正视图、透视图、展开图d) 顶视图、剖视图、展开图答案：a) 正视图、侧视图、俯视图2. 在机械设计中，以下哪个尺寸可用来标识零件的圆孔直径？（）a) 直径符号b) 半径符号c) 深度符号d) 长度符号答案：a) 直径符号3. 在机械零件的装配图中，常用的标记方法是（）a) 用字母标记零件b) 用数字标记零件c) 用符号标记零件d) 用箭头标记零件答案：b) 用数字标记零件4. 在机械设计中，配合公差是指（）a) 基本尺寸与基本公差的配合b) 标准尺寸与基本公差的配合c) 实际尺寸与实际公差的配合d) 描图尺寸与实际公差的配合答案：c) 实际尺寸与实际公差的配合5. 机械设计中常用的联轴器类型是（）a) 键槽联轴器b) 弹性联轴器c) 万向节联轴器d) 变速联轴器答案：c) 万向节联轴器6. 以下哪种材料适用于高温工作环境下的机械零件？（）a) 铝合金b) 不锈钢c) 铸铁d) 钛合金答案：d) 钛合金7. 在计算机辅助设计中，常用的三维建模软件是（）a) AutoCADb) SolidWorksc) Pro/Engineerd) CATIA答案：b) SolidWorks8. 机械设计中的静载荷是指（）a) 静止状态下所受的荷载b) 动态状态下所受的荷载c) 工作负荷和冗余负荷之和d) 垂直于受力方向的荷载答案：a) 静止状态下所受的荷载9. 机械设计中的齿轮传动是指（）a) 平行轴间通过齿轮传递动力b) 非平行轴间通过齿轮传递动力c) 齿轮之间通过链条传递动力d) 齿轮之间通过皮带传递动力答案：a) 平行轴间通过齿轮传递动力10. 在机械设计中，用于连接两个轴的紧固件是（）a) 螺栓b) 螺钉c) 螺母d) 锁紧圈答案：c) 螺母11. 机械设计中，制动器常用的工作原理是（）a) 摩擦力制动原理b) 液压原理c) 电磁原理d) 机械原理答案：a) 摩擦力制动原理12. 在机械设计中，以下哪项属于机械传动的安全系数？（）a) 齿轮的模数b) 轴的直径c) 轴的强度d) 链条的长度答案：c) 轴的强度13. 在机械设计中，采用齿轮传动而不是带传动的主要原因是（）a) 齿轮传动效率更高b) 齿轮传动更节能c) 齿轮传动更稳定d) 齿轮传动更节省空间答案：c) 齿轮传动更稳定14. 在机械设计中，以下哪种材料常用于制造机床导轨？（）a) 铸铁b) 铝合金c) 不锈钢d) 钢材答案：a) 铸铁15. 机械设计中，以下哪种方法可以增加机械零件的硬度？（）a) 高温处理b) 低温处理c) 表面处理d) 金属涂层答案：c) 表面处理16. 在机械设计中，常用的工作范围与几何公差配合的尺寸界限为（）a) 最大值和最小值b) 孔的上限和下限c) 轴的上限和下限d) 最大公差和最小公差答案：b) 孔的上限和下限17. 在机械设计中，以下哪种紧固件适用于双头螺纹连接？（）a) 螺栓b) 套筒螺母c) 拉钉d) 弹簧销答案：b) 套筒螺母18. 机械设计中，常用的螺纹连接方式是（）a) 内螺纹和外螺纹相配合b) 内螺纹和内螺纹相配合c) 外螺纹和外螺纹相配合d) 内螺纹和齿轮相配合答案：a) 内螺纹和外螺纹相配合19. 机械设计中常用的轴承类型是（）a) 滚动轴承b) 滑动轴承c) 磁悬浮轴承d) 气浮轴承答案：a) 滚动轴承20. 机械设计中，以下哪种工艺可用于制造复杂形状的机械零件？（）a) 钣金加工b) 铸造c) 锻造d) 机加工答案：b) 铸造第二部分：简答题（每题5分，共30分）1. 请简述“创新”在机械设计中的重要性。

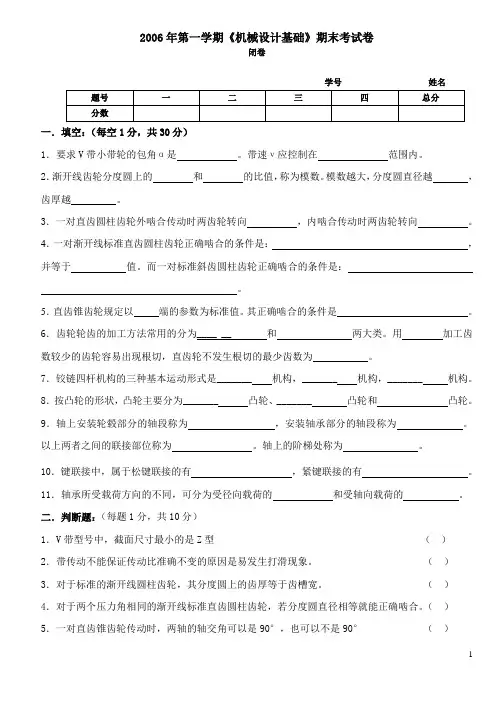

2006年第一学期《机械设计基础》期末考试卷闭卷学号姓名一．填空：（每空1分，共30分）1．要求V带小带轮的包角α是。

带速ν应控制在范围内。

2．渐开线齿轮分度圆上的和的比值，称为模数。

模数越大，分度圆直径越，齿厚越。

3．一对直齿圆柱齿轮外啮合传动时两齿轮转向，内啮合传动时两齿轮转向。

4．一对渐开线标准直齿圆柱齿轮正确啮合的条件是：，并等于值。

而一对标准斜齿圆柱齿轮正确啮合的条件是：。

5．直齿锥齿轮规定以端的参数为标准值。

其正确啮合的条件是。

6．齿轮轮齿的加工方法常用的分为____ __ 和两大类。

用加工齿数较少的齿轮容易出现根切，直齿轮不发生根切的最少齿数为。

7．铰链四杆机构的三种基本运动形式是_______ 机构，_______ 机构，_______ 机构。

8．按凸轮的形状，凸轮主要分为_______ 凸轮、_______ 凸轮和凸轮。

9．轴上安装轮毂部分的轴段称为，安装轴承部分的轴段称为。

以上两者之间的联接部位称为。

轴上的阶梯处称为。

10．键联接中，属于松键联接的有，紧键联接的有。

11．轴承所受载荷方向的不同，可分为受径向载荷的和受轴向载荷的。

二．判断题：（每题1分，共10分）1．V带型号中，截面尺寸最小的是Z型（）2．带传动不能保证传动比准确不变的原因是易发生打滑现象。

（）3．对于标准的渐开线圆柱齿轮，其分度圆上的齿厚等于齿槽宽。

（）4．对于两个压力角相同的渐开线标准直齿圆柱齿轮，若分度圆直径相等就能正确啮合。

（）5．一对直齿锥齿轮传动时，两轴的轴交角可以是90°，也可以不是90°（）6．所谓惰轮，就是在轮系中对传动比不起作用但改变传动装置转向的齿轮。

（）7．曲柄为主动件的曲柄摇杆机构一定具有急回特性。

（）8．由于花键联接较平键联接承载能力高，定心精度高而应用于载荷较大场合。

（）9．用轴肩、轴环、挡圈、圆螺母、轴套等结构及零件可对零件作周向固定。

（）10．滑动轴承为了保证润滑，油沟应开在轴承的非承载区。

《机械设计》期末考试试卷附答案一、单项选择题(本大题共20小题，每小题2分，共40分)1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题2分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和。

机械设计考试题一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【 C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C 】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C 是指【D】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135°D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

《机械设计基础》期末考试试卷适用班级考试形式班级姓名学号一、填空题(每空1分，共10*1=10分）1、普通螺纹的公称直径指的是螺纹的径。

2、运动副接触形式有：、、。

3、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数，齿轮传动也越。

4、凸轮机构中，凸轮基圆半径愈大，压力角愈，机构传动性能愈好。

5、凸轮主要由、、三个基本构件组成。

二、判断题（每题2分，共10*2=20分）1、机器是由机构组合而成的，机构的组合一定就是机器。

（）2、按其接触形式，运动副分为点线接触的高副和面接触的低副。

（）3、平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。

（）4、机构能具有相对运动的条件是其自由度F ＞0。

（）5、普通螺纹主要用于联接。

（）6、根据曲柄存在的条件判定铰接四杆机构中已存在曲柄，则此机构是不会成为双摇杆构的。

（）7、蜗杆的螺旋线有左旋和右旋两种，在传动中多用右旋。

（）8、间歇运动机构的主动件和从动件，都是可以互相调换的。

（）题号一二三四五总分总分人得分阅卷人得分阅卷人得分9、机构具有确定运动的条件是机构自由度与原动件个数相等。

（）10、普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

（）阅卷人得分三、选择题（每题3分，共10*3=30分）1、对于铰链四杆机构，当满足杆长之和的条件时，若取()为机架，将得到双曲柄机构。

A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2、凸轮机构从动杆的运动规律，是由凸轮的（）所决定的。

A．压力角B．滚子C．形状D．轮廓曲线。

3、在双曲柄机构中，已知三杆长度为a=80mm，b=150mm，c=120mm，则d杆长度为（）。

A．＜110mm；B．110mm≤d≤190mm；C．≥190mm；D．任意长度。

4、平面四杆机构无急回特性时，行程速比系数（）。

A．大于1B．小于1C．等于1D．不确定5、为保证四杆机构良好的机械性能，（）不应小于最小许用值。

北京科技大学2005 —2006 学年度第 1 学期机械设计试题A（时间120分钟）学院班级学号姓名一、单项选择题(在下列各题中，选择符合题意的答案，将其代号填入括号内)（本大题共15 小题，每小题1分，总计15 分）1、按受载情况分类，后驱动的汽车，支持后轮的轴，是 B 。

A.心轴B.转轴C.传动轴D. 轴心2、刚性大、对中性好的两轴间的联接宜选用 A 联轴器。

A.凸缘B.弹性柱销C.万向D.滑块3、带传动的中心距过大时，会导致_____C______。

A.带的寿命短B.带的弹性滑动加剧C.带在工作时会产生颤动D.小带轮包角减小而易产生打滑4、链传动中两轮轴线的相对位置应____A______。

A.平行B.相交成一定的角度C.相交成直角D.成任意角交错5、链条中宜尽量避免使用过渡链节，这主要是因为________A_________。

A.过渡链节的链板要受附加弯矩的作用B.装配困难C.过渡链节制造困难D.要使用较长的销轴6、相同公称尺寸的三角形细牙螺纹和粗牙螺纹相比，因细牙螺纹的螺距小，小径大，故细牙螺纹的___B____。

A.自锁性好，螺杆受拉强度低B.自锁性好，螺杆受拉强度高C.自锁性差，螺杆受拉强度高D.自锁性差，螺杆受拉强度低7、在闭式减速硬齿锥齿轮传动中，载荷平稳，按_____A______作为计算齿轮工作能力准则是可能的。

A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度8、对于工作温度较高或较长的轴系应采用____B_____的固定结构。

A.两端固定B.一端固定、一端游动C.两端游动D.任意一种11、下图是某零件的疲劳极限应力图。

该零件应力工作点为Ｐ，循环特性ｒ＝常数，则A 点就是该零件的极限应力。

Ａ.ＭＢ.ＮＣ.ＱＤ.Ａ12、平键联接当采用双键时两键应___C___布置。

A.、在周向相隔90︒B、.在周向相隔120︒C.、在周向相隔180︒D.、在轴向沿同一直线13、下列滚动轴承密封装置中_____A______属于接触式密封。

机械设计期末考试题与答案中原⼯学院2003～2004学年第⼀学期机械制造及⾃动化专业机械设计课程期末试卷（答案）⼀、是⾮题(⽤“√”表⽰正确，“×”表⽰错误填在题末的括号中)。

(本⼤题共10⼩题，每⼩题1分，总计10分)1、受静载荷作⽤的零件只能产⽣静应⼒，受变载荷作⽤的零件才能产⽣变应⼒。

（ × ）2、受交变横向载荷作⽤的普通螺栓联接，在正常⼯作时螺栓杆所受到的拉⼒不变。

（ √ ）3、为了使V 带的⼯作侧⾯能与V 带轮轮槽的⼯作侧⾯紧紧贴合，因为V 带的剖⾯楔⾓为40o，因⽽V 带轮轮槽⾓也相应为40o 。

（ × ）4、为了避免带打滑，可将带轮上与带接触的表⾯加⼯得粗糙些以增⼤摩擦。

（ × ）5、对轮齿沿齿宽作适当的修形（⿎形齿），可以⼤⼤改善载荷沿接触线分布不均匀的现象。

（ √ ） 6、齿⾯点蚀是润滑良好的软齿⾯闭式齿轮传动常见的失效形式。

（ √ ） 7、直齿圆锥齿轮的强度计算中，通常近似地以⼤端分度圆处的当量圆柱齿轮来代替圆锥齿轮进⾏强度计算。

（ × ） 8、与齿轮传动的变位⽅法相类似，不仅可以对蜗杆进⾏变位加⼯，⽽且也可以对蜗轮进⾏变位加⼯。

（ × ） 9、某45钢轴的刚度不⾜，可以采取改⽤40Cr 合⾦钢措施来提⾼其刚度。

（ × ） 10、滚动轴承的基本额定寿命是指⼀组轴承中10%的轴承发⽣疲劳破坏，⽽90%的轴承不发⽣疲劳破坏前的转数（以106为单位）或⼯作⼩时数。

（ √ ）⼆、选择题(将正确的代码A 、B 、C 、D 填⼊横线上⽅的空格处)。

(本⼤题共15⼩题，每⼩题1.5分，总计15分)1．零件的截⾯形状⼀定，当截⾯尺⼨增⼤时，其疲劳极限值将随之__ B __。

A. 增⾼B. 降低C. 不变D. 有时增⾼，有时降低2．对于联接⽤螺纹，主要要求联接可靠，⾃锁性能好，故常选⽤__ A __。

A ．升⾓⼩，单线三⾓形螺纹 B ．升⾓⼤，双线三⾓形螺纹 C. 升⾓⼩，单线梯形螺纹 D ．升⾓⼤，双线矩形螺纹3. 设计键联接时，有以下主要容：①按使⽤要求选择键的类型；②对键联接进⾏必要的强度校核计算；③按轴径选择键的剖⾯尺⼨；④按轮毂宽度选择键的长度。
