机械设计基础试题库及答案一、选择题1. 下列哪种材料属于塑性材料？A. 碳钢B. 合金钢C. 铝D. 玻璃答案：A2. 在机械设计中，下列哪种方式可以提高连接件的可靠性？A. 增加连接件的尺寸B. 提高连接件的材料强度C. 增加连接件的个数D. 减小连接件的尺寸答案：B3. 下列哪种配合属于过盈配合？A. 间隙配合B. 过盈配合C. 过渡配合D. 紧配合答案：B4. 下列哪种方式可以减小齿轮传动中的噪音？A. 提高齿轮材料硬度B. 提高齿轮加工精度C. 减小齿轮模数D. 增大齿轮齿数答案：B5. 下列哪种机构属于速度传递机构？A. 齿轮机构B. 蜗轮蜗杆机构C. 曲柄摇杆机构D. 凸轮机构答案：B6. 下列哪种方式可以提高弹簧的弹性？A. 增加弹簧丝径B. 增加弹簧圈数C. 提高弹簧材料弹性模量D. 减小弹簧丝径答案：C7. 下列哪种联轴器具有弹性？A. 刚性联轴器B. 弹性联轴器C. 无弹性联轴器D. 挠性联轴器答案：B8. 下列哪种方式可以减小滑动摩擦？A. 增大接触面粗糙度B. 减小接触面粗糙度C. 增大接触面压力D. 减小接触面压力答案：B9. 下列哪种润滑方式属于人工润滑？A. 油浴润滑B. 压力润滑C. 飞溅润滑D. 脂润滑答案：D10. 下列哪种因素会影响轴承的寿命？A. 轴承材料B. 轴承尺寸C. 载荷大小D. 以上都对答案：D二、填空题1. 机械设计中，设计压力是指在______条件下，容器顶部的压力。
答案：正常操作2. 基本尺寸是指在机械设计中，尺寸的______。
答案：最小极限尺寸3. 下列哪种配合属于过渡配合？A. 间隙配合B. 过盈配合C. 过渡配合D. 紧配合答案：C4. 下列哪种机构属于动力传递机构？A. 齿轮机构B. 蜗轮蜗杆机构C. 曲柄摇杆机构D. 凸轮机构答案：A5. 弹簧的弹性模量是指弹簧材料的______。
答案：弹性特性6. 下列哪种联轴器具有弹性？A. 刚性联轴器B. 弹性联轴器C. 无弹性联轴器D. 挠性联轴器答案：B7. 滑动摩擦系数是指两个接触面间的______与正压力的比值。
《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（50%）。
2、三角形螺纹的牙型角α＝（60），适用于（连接），而梯形螺纹的牙型角α＝（30），适用于（传动）。
3、螺纹连接防松，按其防松原理可分为（摩擦）防松、（机械）防松和（永久）防松。
4、带传动在工作过程中，带内所受的应力有（紧松边拉力产生的拉应力）、（离心拉应力）和（弯曲应力），最大应力发生在（紧边与小带轮接触处）。
5、链传动设计时，链条节数应选（偶数）数(奇数、偶数)。
链轮齿数应选（奇）数；速度较高时，链节距应选（小）些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按（接触强度）设计，按（弯曲强度）校核；硬齿面闭式齿轮传动一般按（弯曲强度）设计，按（接触强度）校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（相同），材料的许用接触应力（不同），工作中产生的齿根弯曲应力（不同），材料的许用弯曲应力（不同）。
8、蜗杆传动的总效率包括啮合效率η、（轴承）效率和（搅油）效率。
其中啮合效率η=（），影响蜗杆传动总效率的主要因素是（啮合效率）。
9、轴按受载荷的性质不同，分为（转轴）、（心轴）、（传动轴）。
10、滚动轴承接触角越大，承受（转向）载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是（ A ）应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( B )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb 和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( A )。
A．避免螺栓受附加弯曲应力作用 B．便于安装 C．为安置防松装置4、选取V带型号，主要取决于（ D ）。
机械设计考试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，以下哪种情况下需要考虑材料的疲劳强度？A. 零件仅承受静态载荷B. 零件承受周期性变化的载荷C. 零件只在初期使用时承受载荷D. 零件在高温环境下工作2. 机械设计中，为了提高轴的刚度，以下哪种方法最有效？A. 增加轴的直径B. 改变轴的材料C. 增加轴的长度D. 增加轴的表面粗糙度3. 下列哪种传动方式具有传动效率高的特点？A. 链传动B. 齿轮传动C. 液压传动D. 皮带传动4. 在机械设计中，为了减少摩擦和磨损，通常采用哪种方法？A. 增加接触压力B. 减少接触面积C. 使用润滑剂D. 增加表面粗糙度5. 机械零件的公差等级是根据什么来确定的？A. 零件的形状B. 零件的尺寸C. 零件的加工成本D. 零件的功能要求6. 以下哪种类型的轴承通常用于承受轴向载荷？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承7. 在机械设计中，为了提高机构的传动精度，通常采用哪种方法？A. 增加传动链的长度B. 采用精密齿轮C. 增加传动链的弹性D. 减少传动链的刚度8. 以下哪种材料最适合用于制作高温环境下工作的机械零件？A. 铸铁B. 不锈钢C. 铝合金D. 钛合金9. 在机械设计中，为了提高零件的疲劳强度，可以采用哪种方法？A. 增加零件的尺寸B. 改变零件的形状C. 采用表面处理技术D. 改变零件的材料10. 机械设计中，为了确保零件的可靠性，通常需要进行哪种类型的分析？A. 静态分析B. 动态分析C. 疲劳分析D. 热分析二、填空题（每题2分，共20分）1. 在机械设计中，__________是指零件在规定的使用寿命内，不发生断裂或不允许的变形的能力。
2. 为了减少机械运转中的摩擦和磨损，设计时应尽量使接触面保持__________状态。
3. 机械设计中，常用的传动方式有齿轮传动、皮带传动、链传动和__________传动。
机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。
A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。
A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。
A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。
A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。
A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。
A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。
A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。
机械设计考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”是指（）。
A. 传动、传递、传送B. 传动、传递、转矩C. 传动、传递、转换D. 传动、传递、传递答案：B2. 机械设计中，齿轮传动的主要失效形式是（）。
A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 在机械设计中，以下哪种材料通常不用于制造齿轮（）。
A. 钢B. 铸铁C. 塑料D. 铝答案：C4. 滚动轴承的基本额定寿命是指在额定动负荷作用下，轴承能够达到（）转数。
A. 90%B. 95%C. 97.5%D. 99%答案：C5. 机械设计中，轴的设计需要考虑的因素不包括（）。
A. 强度B. 刚度C. 稳定性D. 重量答案：D二、多项选择题1. 机械设计中，以下哪些因素会影响齿轮的寿命（）。
A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD2. 机械设计中，以下哪些因素会影响轴承的寿命（）。
A. 轴承类型B. 轴承材料C. 轴承安装D. 轴承预紧力答案：ABCD3. 机械设计中，以下哪些因素会影响轴的稳定性（）。
A. 轴的直径B. 轴的材料C. 轴的支撑方式D. 轴的载荷分布答案：ABCD三、判断题1. 机械设计中，齿轮的模数越大，齿轮的承载能力越强。
（）答案：√2. 机械设计中，轴承的预紧力越大，轴承的寿命越长。
（）答案：×3. 机械设计中，轴的直径越大，轴的刚度越好。
（）答案：√四、简答题1. 简述机械设计中，为什么需要考虑齿轮的齿面硬度？答案：齿轮的齿面硬度直接影响齿轮的承载能力和寿命。
齿面硬度越高，齿轮的耐磨性越好，承载能力越强，从而可以提高齿轮的使用寿命和可靠性。
2. 简述机械设计中，轴承预紧力的作用是什么？答案：轴承预紧力的作用是提高轴承的刚度和精度，减少轴承的振动和噪音，防止轴承在运转过程中发生轴向或径向的移动，从而保证轴承的正常工作和延长其使用寿命。
五、计算题1. 已知一齿轮传动系统，齿轮1的齿数为20，齿轮2的齿数为40，求齿轮2的转速是齿轮1转速的多少倍？答案：齿轮2的转速是齿轮1转速的1/2倍。
机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 以下关于齿轮传动的说法，正确的是：A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案：B4. 机械设计中，轴承的寿命通常与以下哪个因素无关？A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案：D5. 在机械设计中，以下哪种情况不会导致材料的疲劳破坏？A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案：C6. 以下关于材料硬度的描述，错误的是：A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案：B7. 机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 销连接答案：A8. 以下哪种润滑方式属于动态润滑？A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案：C9. 在机械设计中，以下哪种材料通常用于制造轴承？A. 木材B. 塑料C. 陶瓷D. 铸铁答案：C10. 以下关于机械加工的描述，错误的是：A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案：C二、填空题（每题2分，共20分）1. 机械设计中，________是用来表示零件在空间中位置的图示方法。
答案：三视图2. 金属材料的强度通常与其________有关。
答案：晶粒大小3. 齿轮传动的效率与________有关。
答案：齿面硬度4. 轴承的寿命可以通过________来计算。
机械设计考试题库及答案一、单项选择题1. 在机械设计中，下列哪种材料通常用于制造轴承？A. 铸铁B. 铝合金C. 铜合金D. 钢答案：D2. 机械设计中，为了减少磨损，通常采用哪种措施？A. 提高工作温度B. 增加接触压力C. 降低表面粗糙度D. 增加润滑油答案：C3. 以下哪个不是机械设计中的常见失效形式？A. 疲劳破坏B. 过载破坏C. 腐蚀破坏D. 热膨胀答案：D4. 在机械设计中，哪种类型的弹簧适用于承受压缩载荷？A. 螺旋弹簧B. 板簧C. 扭簧D. 所有类型的弹簧答案：A5. 机械设计中，为了提高齿轮的承载能力，通常采取的措施是什么？A. 增加齿数B. 减小模数C. 增加齿宽D. 减小齿宽答案：C二、多项选择题6. 机械设计中，以下哪些因素会影响齿轮的寿命？A. 材料选择B. 齿轮精度C. 润滑条件D. 齿轮形状答案：A, B, C7. 机械设计中，以下哪些因素会影响轴承的寿命？A. 轴承材料B. 轴承安装精度C. 轴承预紧力D. 轴承工作环境答案：A, B, C, D8. 机械设计中，以下哪些措施可以提高轴的疲劳强度？A. 减小应力集中B. 提高表面粗糙度C. 增加轴的直径D. 使用高强度材料答案：A, C, D9. 机械设计中，以下哪些因素会影响联轴器的使用寿命？A. 联轴器材料B. 联轴器类型C. 联轴器安装误差D. 联轴器维护答案：A, B, C, D10. 机械设计中，以下哪些因素会影响带传动的效率？A. 带的类型B. 带的张紧度C. 带的磨损D. 带的预紧力答案：A, B, C三、判断题11. 机械设计中，为了提高齿轮的传动效率，可以增加齿轮的模数。
（对/错）答案：错12. 机械设计中，材料的屈服强度越高，其疲劳强度也越高。
（对/错）答案：对13. 机械设计中，为了减少轴承的摩擦，可以增加轴承的预紧力。
（对/错）答案：错14. 机械设计中，提高轴的表面硬度可以提高其疲劳强度。
机械设计习题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目等于主动件数目正确答案：D2、杆长不等的铰链四杆机构，若以最短杆为机架，则是（）机构A、双曲柄B、双曲柄或双摇杆C、双摇杆D、曲柄摇杆正确答案：B3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、90°B、60°C、30°D、60°正确答案：A4、在高速运转的情况下，下列哪种轴承可以代替推力轴承？（）A、润心球轴承B、滚针轴承C、圆锥滚子轴承D、向心球轴承正确答案：D5、对于i12=n1/n2说法最正确的是( )A、表示圆柱齿轮传动比B、1为主动轮，2为从动轮C、表示蜗杆蜗轮传动比D、表示圆锥齿轮传动比正确答案：B6、浇铸巴氏合金轴瓦首先清理轴瓦基体然后对轴瓦基体浇铸表面（）A、镀铬B、镀铜C、镀锡D、镀锌正确答案：C7、以下哪个不是滚动轴承的结构特征（）？A、接触角B、偏转角C、游隙D、偏移角正确答案：B8、基本周转轮系是由（）构成。
A、行星轮、惰轮和中心轮B、行星轮和中心轮C、行星轮、行星架和中心轮D、行星轮、惰轮和行星架正确答案：C9、蜗杆传动的精度有（）个等级A、12B、7C、8D、9正确答案：A10、轴的结构形状和尺寸应尽量满足加工、装配和维修的要求。
为此常采用的措施（）①当某一轴段需车制或磨销加工时，应留有退刀槽或砂轮越程槽；②轴上所有鏪槽应沿轴的同一母线布置；③为了便于所有轴上零件的装配和去除毛刺，轴端及轴肩一般均应制45度的倒角。
过盈配合轴段的装入端加工出半锥圆角为30度的导向锥面；④为便于加工，应使轴上直径相近的圆角、倒角、键槽和越程槽等尺寸一致A、①②③B、①③C、①②③④D、②④正确答案：C11、我国国家标准规定的标准压力角为( )A、60°B、90°C、20°D、30°正确答案：C12、根据轴的载荷性质分：（）①心轴②传动轴③转轴A、①②③B、①③C、②③D、①②正确答案：A13、铰链四杆机构中，与机架相连，并能实现360°旋转的构件是（）A、摇杆B、机架C、曲柄D、连杆正确答案：C14、常见的推力滑动轴承有实心、空心、（）、多环。

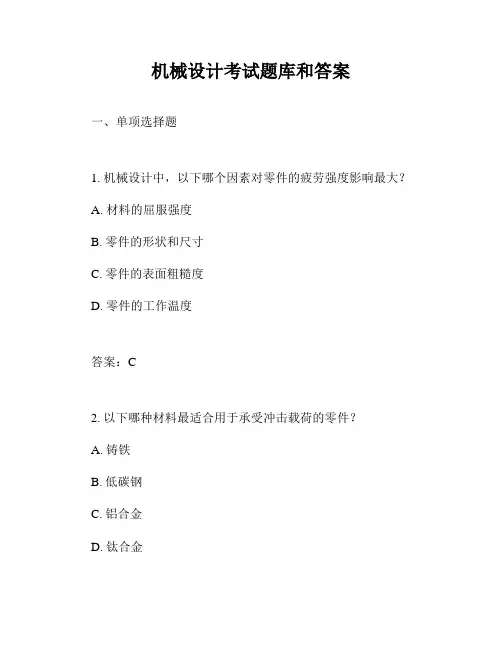

机械设计考试题库和答案一、单项选择题1. 机械设计中，以下哪个因素对零件的疲劳强度影响最大？A. 材料的屈服强度B. 零件的形状和尺寸C. 零件的表面粗糙度D. 零件的工作温度答案：C2. 以下哪种材料最适合用于承受冲击载荷的零件？A. 铸铁B. 低碳钢C. 铝合金D. 钛合金答案：B3. 在机械设计中，以下哪种连接方式属于可拆卸连接？A. 焊接B. 铆接C. 胶接D. 螺栓连接答案：D4. 以下哪种润滑方式适用于高速轻载的轴承？A. 油浴润滑B. 飞溅润滑C. 油环润滑D. 滴油润滑答案：D5. 机械设计中，以下哪种传动方式的传动效率最高？A. 带传动B. 链传动C. 齿轮传动D. 蜗轮蜗杆传动答案：C二、多项选择题6. 以下哪些因素会影响齿轮的寿命？A. 齿轮材料B. 齿轮的制造精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：ABCD7. 在机械设计中，以下哪些因素会影响轴承的寿命？A. 轴承材料B. 轴承的预紧力C. 轴承的工作环境D. 轴承的润滑条件答案：ABCD8. 以下哪些措施可以提高轴的疲劳强度？A. 提高轴的表面硬度B. 改善轴的表面粗糙度C. 增加轴的直径D. 采用空心轴设计答案：ABCD9. 以下哪些因素会影响联轴器的使用寿命？A. 联轴器的材料B. 联轴器的制造精度C. 联轴器的安装误差D. 联轴器的润滑条件答案：ABCD10. 在机械设计中，以下哪些因素会影响带传动的效率？A. 带的类型B. 带的张紧度C. 带的运行速度D. 带的工作环境答案：ABCD三、判断题11. 材料的疲劳强度与材料的屈服强度成正比。
（对/错）答案：错12. 材料的硬度越高，其耐磨性越好。
（对/错）答案：对13. 齿轮的齿数越多，其传动比越小。
（对/错）答案：错14. 轴承的预紧力越大，其寿命越长。
（对/错）答案：错15. 润滑油的粘度越高，其润滑效果越好。
（对/错）答案：错四、简答题16. 简述机械设计中为什么要进行强度校核。
机械设计考试题及答案一、单项选择题（每题2分，共20分）1. 机械设计中，以下哪个因素是影响齿轮传动效率的主要因素？A. 齿轮材料B. 齿轮精度C. 齿轮润滑D. 齿轮形状答案：C2. 以下哪个不是滚动轴承的基本元件？A. 内圈B. 外圈C. 滚动体D. 轴套答案：D3. 在机械设计中，以下哪个不是轴的设计要求？A. 强度B. 刚度C. 重量D. 颜色答案：D4. 以下哪种材料不适合用于制造齿轮？A. 钢B. 铸铁C. 塑料D. 铝答案：C5. 以下哪个不是联轴器的主要功能？A. 传递扭矩B. 补偿轴向、径向和角向偏差C. 承受压力D. 减少振动和冲击答案：C6. 以下哪个不是机械密封的主要组成部分？A. 静环B. 动环C. 弹簧D. 轴承答案：D7. 在机械设计中，以下哪个不是轴承寿命的计算参数？A. 轴承类型C. 轴承安装误差D. 轴承价格答案：D8. 以下哪个不是齿轮传动的优点？A. 结构紧凑B. 传动比稳定C. 噪音大D. 效率高答案：C9. 以下哪个不是滑动轴承的润滑方式？A. 油润滑B. 脂润滑C. 干摩擦答案：C10. 在机械设计中，以下哪个不是齿轮失效的主要形式？A. 齿面磨损B. 齿面点蚀C. 齿面塑性变形D. 齿轮断裂答案：C二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响齿轮的寿命？A. 齿轮材料B. 齿轮精度C. 齿轮润滑D. 齿轮形状E. 齿轮安装误差答案：A, B, C, E12. 以下哪些是滚动轴承的特点？A. 摩擦系数小B. 启动力矩小C. 可承受高转速D. 可承受高压力E. 维护简单答案：A, B, C, E13. 以下哪些是轴的设计要求？A. 强度B. 刚度C. 重量E. 材料答案：A, B, D, E14. 以下哪些是联轴器的主要功能？A. 传递扭矩B. 补偿轴向、径向和角向偏差C. 承受压力D. 减少振动和冲击E. 传递转速答案：A, B, D, E15. 以下哪些是机械密封的主要组成部分？A. 静环B. 动环C. 弹簧E. 密封圈答案：A, B, C, E三、填空题（每题2分，共20分）16. 机械设计中，齿轮的________是影响其承载能力的关键因素之一。
机械设计试卷集
一．齿轮受力分析
1、.已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如图所示。
试将
蜗杆、蜗轮的轴向力、圆周力、蜗杆的螺旋线方向和转动方向标在图中。
2、已知图中螺旋锥齿轮1的旋转方向，在图中标出螺旋锥齿轮2和蜗轮的旋转方向，并说
明蜗杆的旋向。
3如图所示传动系统，主动齿轮1的转动方向n1和螺旋角旋向如图所示，为使Ⅱ轴所受的轴向力较小：
(1)试安排齿轮2的螺旋角旋向和蜗杆3的导程角旋向(用文字说明旋向并在图中画出)；
(2)标出齿轮2和蜗杆3上的啮合点的三个分力的方向；
(3)标出蜗轮的转向并说明蜗轮的螺旋角旋向。
答案如下：
4.已知在一对斜齿圆柱齿轮传动中，2轮为从动轮，其螺旋线方向为左旋，圆周力Ft2方向如图所示。
试确定主动轮1的螺旋线方向、轴向力Fa1的方向，并在图上标出。
（10分）
5图示为直齿圆锥齿轮和斜齿圆柱齿轮组成的两级传动，动力由轴Ⅰ输入，轴Ⅲ输出，轴Ⅲ的转向如图所示。
试分析：
（1）在图中画出各轮的转向；
（2）为使中间轴Ⅱ所受轴向力可以抵消一部分，确定斜齿轮3、4的螺旋方向；
（3）画出圆锥齿轮2和斜齿轮3所受各分力的方向。
（10分）
6已知在某一级蜗杆传动中，蜗杆为主动轮，转动
方向如题31图所示，蜗轮的螺旋线方向为左
旋。
试将两轮的轴向力Fa1、Fa2，圆周力Ft1、
Ft2，蜗杆的螺旋线方向和蜗轮的转动方向标在图中。
7图示一蜗杆传动，已知主动蜗杆1的旋向和转向如图所示。
试确定：
(1)从动蜗轮2的转向和旋向，并在图上表示；
(2)在图中标出蜗轮和蜗杆所受各分力(径向力Fr、圆周力Ft和轴向力Fa)的方向。
8
9如图所示为斜齿圆柱齿轮减速器和蜗杆减速器组成的二级减速装置。
1）小圆柱齿轮主动时，画出蜗轮的旋转方向及其各分力方向。
2）从轴承和轴受力情况分析，这样设计斜齿轮和蜗杆的螺旋方向是否合理？为什么？
3）按图示技术方案设计完成后，如果误将蜗杆减速器放在高速级，而负载功率及转速均不变，分析可能会出现什么问题？
1—电动机2、4—联轴器3—斜齿圆柱齿轮减速器5—蜗杆减速器
10图示为蜗杆一圆锥齿轮传动，已知输出轴III的转向nIII，为使中间轴II上的轴向力相互抵消一部分，试决定：（15分）
（1）蜗杆、蜗轮的轮齿的螺旋线方向（蜗轮的标于图中）。
（2）蜗杆的转向nI。
（3）II轴上蜗轮和圆锥齿轮在啮合点所受各力的方向
11所示的啮合传动，试在图中画出主动轮与从动轮在啮合点处所受到的各个作用力(Ft 、Fr
和Fa)的方向，图中标有箭头的为主动轮
12如题图所示为二级斜齿圆柱齿轮减速器。
已知：电动机功率P=3KW ，转速n1=970r/min ；高速级mnl=2mm ，Z1=25，Z2=53，
113β=︒；低速级mn3=3mm ，Z3=22，Z4=50 。
试求：
（1）为使轴II 上的轴承所承受的轴向力较小，确定低速级齿轮3、4的螺旋线方向（绘在图上表示）；
（2）绘出低速级齿轮3、4在啮合点处所受圆周力、径向力和轴向力的方向； （3）齿轮3的螺旋角
3
β取多大值时才能使II 轴上所受轴向力相互抵消？（计算时不考虑
摩擦损失）
（4）计算高速级齿轮1、2所受圆周力、径向力和轴向力的大小(15分)
二．凸轮机构
1、在某凸轮机构中，推杆位移s和凸轮基圆转角Ө之间的关系如下表所示，根据该表数据
绘制位移线图。
Ө（rad）π/3 π/6 π/6 2π/3 2π/3
S（mm）20 0 12 0 -32
2图示的凸轮机构中，凸轮为一圆盘。
试在图上作出：
（1）基圆；
ϕ和从动件的位移 s；
（2）图示位置的凸轮转角
（3）图示位置时的从动件压力角α。
3图所示偏置直动尖端从动件盘形凸轮机构，凸轮廓线为一个圆，圆心为O1，凸轮的转动中心为O。
（1）在图上作出基圆rb、偏距圆e。
（2）利用反转法原理，求凸轮从图示位置转过90°后，从动件的位移s、机构的压力角α，在图上标注出来。
（不必作文字说明，但必须保留作图线。
）
4图示为一偏置式直动尖底从动件盘形凸轮机构。
已知从动件尖底与凸轮廓线在B0点接触时为初始位置。
试用作图法在图上标出：
(1)当凸轮从初始位置转过ϕ1=90°时，从动件走过的位移S1；
(2)当从动件尖底与凸轮廓线在B2点接触时，凸轮转过的相应角度ϕ2。
6图示尖顶对心移动从动杆盘状凸轮机构
（1）作出图示位置压力角；
（2）求该凸轮基圆半径rb=?
(3) 求从动杆升程 h=?
三．分析轴结构
1下图所示：采用什么对带轮和齿轮进行周向定位和轴向定位？
2编号指出图示轴系结构的错误并说明其错误原因。
（图中圆角及倒角不考虑，轴承采用脂润滑）
3按示例①所示，指出图示轴系结构的其他错误。
示例
①——缺少调整垫片。
4示例①所示，编号指出其他错误（不少于7处）。
（注：不考虑轴承的润滑方式以及图中的倒角和圆角）。
示例：①——缺少调整垫片
5、分析图示传动技术方案是否合理。
（10分）
6指出下图轴系结构中的错误，至少五处。
(错处用序号①、②……表示)，并简要说明其不合理的原因。
7
8指出图上的错误并改正。
（用图表示或用文字解释均可）
9指出下图结构中的错误5处，并提出改正措施（在图上修改线用文字说明）
10按示例①所示，编号指出其他错误(不少于7处)。
(注：不考虑轴承的润滑方式以及图中的倒角和圆角)
示例：①—缺少调整垫片
11示为用一对圆锥滚子轴承外圆窄外圈窄边相对安装的轴系结构。
试按例①所示，指出图中的其它结构错误(不少于7处)。
(注：润滑方式、倒角和圆角忽略不计。
)
四．机构自由度分析与计算
1、计算图示机构的自由度并在图中用数字标出构件名称，若存在复合铰链、虚约束以及局
部自由度，请在图中标出。
2计算自由度，并判断该机构运动是否确定
3如图所示，已知摆动导杆机构的行程速比系数 2K =，机架长度50AB l mm
=，求曲柄
的长度
BC
l
4.试计算如图所示机构的自由度，若含有复合铰链、局部自由度、虚约束时应明确指出。
5计算图示机构的自由度，并分析组成此机构的基本杆组。
由又如在该机构中改选 EG 为原动件,试问组成此机构的基本杆组是否与前有所不同,为什么?
6图所示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。
C A B F
G H
E
D
C
B A
7
8自由度计算 构件数n= 高副数PH= 低副数PC= 自由度数F=
9计算图示机构的自由度，并判定其是否具有确定的运动。
10计算如图所示机构的自由度。
11说明机构具有确定相对运动的条件，并判断机构运动是否确定？
12说明机构具有确定相对运动的条件，并判断机构运动是否确定？
五．轮系分析与计算
1已知图示轮系的各齿轮齿数，求轮系的传动比i1H。
2图示轮系中，设已知各轮齿数，n1=300r/min。
试求行星架H的转速n H的大小和转向。
3在图所示复合轮系中，已知各轮均为规范齿轮，各轮齿数为：z 1=18，z 2=51，z 2′=17，z 4=73，
试求该轮系的传动比i 1H ，并说明轮1与系杆的转向关系。
4图示轮系，已知：1z =2z =18，3z =54，4z =24，5z =30，6z =84，求传动比21H i 。
5
6在图示轮系中，设已知Z 1=Z 2=Z 3=Z 4=20，Z 3=Z 5=60，均为规范齿轮传动。
若已知轮1的转速
为n 1=1440r/min ，试求轮5的转速。
7图示轮系，已知：Z 1=20，Z 2=40，Z 3=80，Z 4=Z 5=30，Z 6=90。
求i 16=?
1
2 3 3
4 5
8图所示轮系中，已知1n =480r ／min ，3n =-80r ／min ，其转向如题35图，
601=z ，2z =40，32z z ='
=20，求系杆H 的转速H n 的大小和方向。
9如下图所示轮系中，已知Z 1=16，Z 2=36，Z 3=25，Z 4=50，Z 5=2，Z 6=20，若n 1=600r/min ，
求蜗轮的转速n 6及各轮的转向。
10计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束请明确指出。
11、计算图示机构的自由度，若含有复合铰链，局部自由度和虚约束请明确指出。
O 2
O 3
O 4
O G
1
n
1
2
3
4
5。
