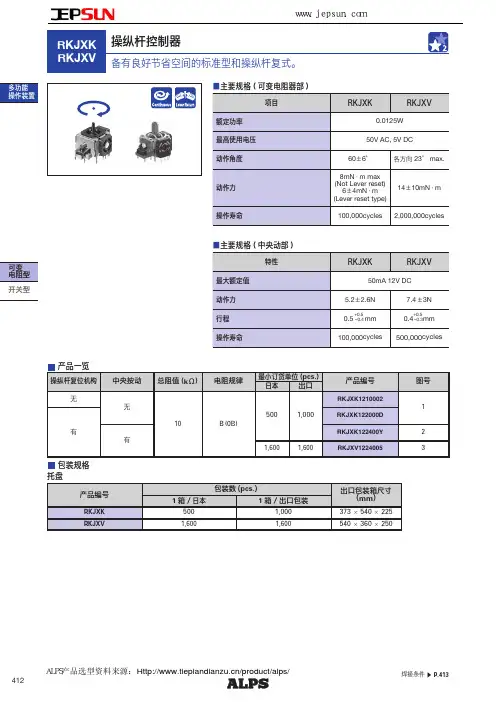

ALPS操纵杆控制器RKJXK系列选型手册

感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。

本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。

CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。

RKC使用说明书仲克飞RKC使用说明书感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。

本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2外形尺寸安装方法3.接线端子构成接线注意事项4.规格输入设定显示输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警温度报警加热器断线报警（HBA）控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。

CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装外形尺寸安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。

滑动电位器旋钮操作型金属轴中空轴本款产品没有推荐产品，需要制作新的定位零件。

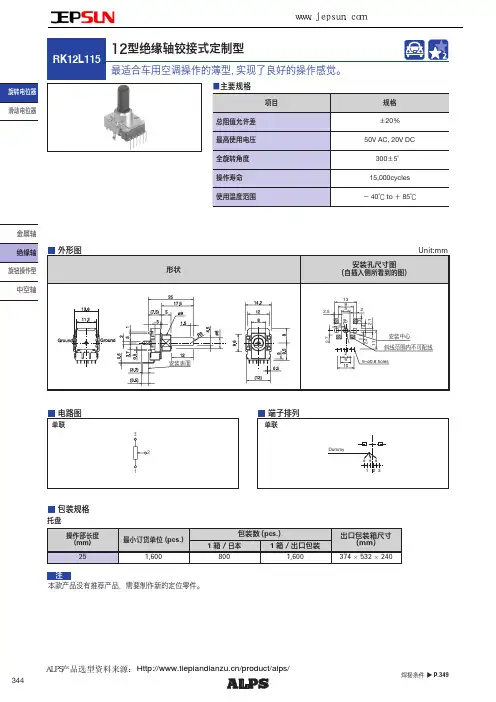

注托盘包装规格焊接条件▲P.349/product/alps/ＡＬＰＳ产品选型资料来源：344旋转电位器旋钮操作型329金属轴绝缘轴旋转电位器滑动电位器型9mm size 11mm size 12mm size 14mm size 型号RK09K11RK09D11RK09K12RK09Y11LRK11KRK12L12RK12L115RK14K 单联2联单联2联单联2联照片端子安装方向Vertical / HorizontalHorizontal Vertical / Horizontal Vertical Vertical /Horizontal 轴套无有/无无有有/无使用温度范围－10℃ to ＋ 70℃－40℃ to ＋ 85℃－10℃ to ＋ 70℃操作寿命5,000cycles10,000cycles1,000,000 cycles 15,000cycles 车用产品-----●-生命周期电性能总阻值（kΩ）5, 10, 20, 50, 100, 200105, 10, 20, 50, 100, 2005, 10, 20, 50, 1005, 10, 20, 50, 100, 200电阻规律15A, 1B, 3B, 15C 1B15A, 1B, 3B, 15C15A, 1B, 3B15A, 1B, 3B, 15C总阻值允许差±20％±30％±20％额定功率0.05W 0.03W 0.01W 0.05W最高使用电压50V AC 20V DC50V AC for AC only 50V AC 5V DC50V AC 20V DC50V AC for AC only 50V AC 20V DC50V AC for AC only 相互偏差-－40dB to0dB 3dB max.--音量在ｰ40dB to 0dB 3dB max.音质用 在中心 2dB max.-音量在ｰ40dB to 0dB 3dB max.音质用 在中心 2dB max.绝缘电阻100MΩ min.250V DC 100MΩ min.500V DC 100MΩ min.250V DC 耐电压250V AC for 1minute500V AC for 1minute 300V AC for 1minute 中间输出端子无有/无无无 / 有(音质用)機械的性能定位无, 中央无无, 中央特别定做无, 中央终端止挡强度0.3N ・m -With out bushi n g 0.5N ・mWith bushing 0.6N ・m0.5N ・m 0.6N ・m轴推拉强度50N max.30N max.80N max.耐振性能10 to 55 to10Hz / 分、全振幅1.5mm, X, Y, Z 3方向各2小时轴形状平轴, 齿轴, 螺丝刀型平轴端子形状插入式页330336337341344345● 绝缘轴电位器焊接条件 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・349● 电位器 使用时的注意事项 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・404● 电位器 测量方法·试验方法 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・406● 电位器 电阻规律 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・408注表中的●符号表示适用于系列内的全部产品。

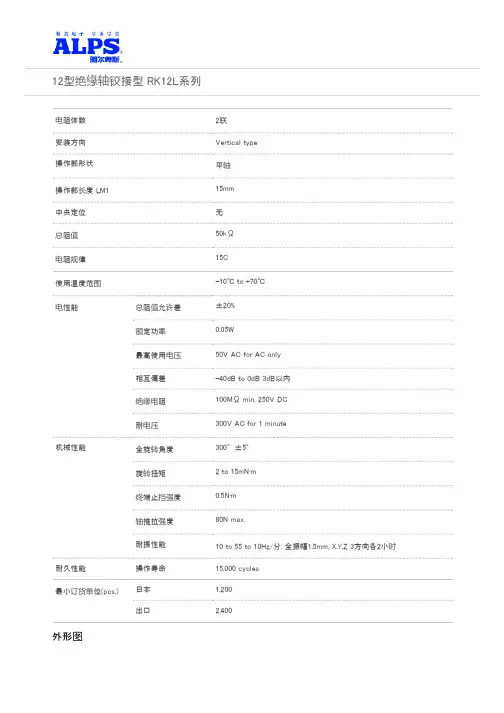

12型绝缘轴铰接型 RK12L系列电阻体数2联安装方向Vertical type操作部形状平轴操作部长度 LM115mm中央定位无总阻值50kΩ电阻规律15C使用温度范围-10℃ to +70℃电性能总阻值允许差±20%额定功率0.05W最高使用电压50V AC for AC only相互偏差-40dB to 0dB 3dB以内绝缘电阻100MΩ min. 250V DC耐电压300V AC for 1 minute机械性能全旋转角度300°±5°旋转扭矩 2 to 15mN·m终端止挡强度0.5N·m轴推拉强度80N max.耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3方向各2小时耐久性能操作寿命15,000 cycles最小订货单位(pcs.)日本1,200出口2,400外形图安装孔尺寸图自插入侧看端子排列/电路图包装规格托盘包装数(pcs.)1箱/日本1,2001箱/出口包装2,400出口包装箱尺寸(mm)543×377×250焊接条件浸焊方式的参考举例预热焊接面表面温度100℃ max.加热时间 1 min. max.浸焊焊接温度260℃ max.焊接时间5s max.焊接次数 2 time max.手工焊接方式的参考举例烙铁头温度350℃ max.焊接时间3s max.焊接次数 1 time表示本系列共通的注释。

1. 本产品目录中产品的颜色，与实物的颜色有所差异。

2. 请以最小订购单位的N(整数）倍来订货。

3. 除了产品一览之外，还备有丰富的可适用产品规格。

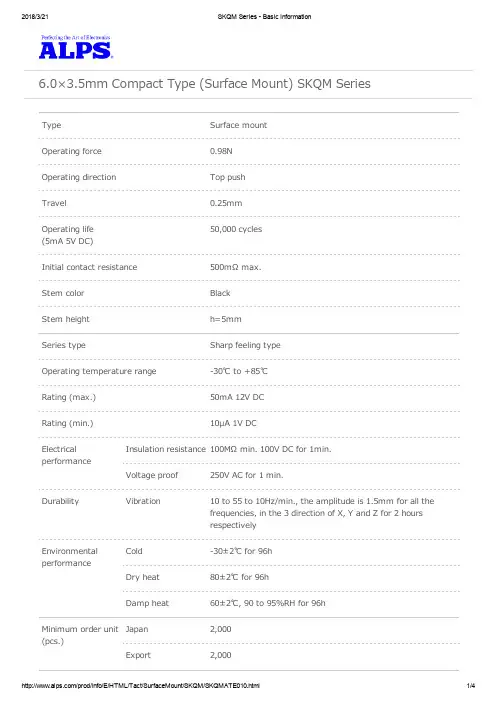

6.0×3.5mm Compact Type (Surface Mount) SKQM SeriesType Surface mountOperating force0.98NOperating direction Top pushTravel0.25mmOperating life50,000 cycles(5mA 5V DC)Initial contact resistance500mΩ max.Stem color BlackStem height h=5mmSeries type Sharp feeling typeOperating temperature range-30℃ to +85℃Rating (max.)50mA 12V DCRating (min.)10µA 1V DCInsulation resistance100MΩ min. 100V DC for 1min.ElectricalperformanceVoltage proof250V AC for 1 min.Durability Vibration10 to 55 to 10Hz/min., the amplitude is 1.5mm for all thefrequencies, in the 3 direction of X, Y and Z for 2 hoursrespectivelyCold-30±2℃ for 96hEnvironmentalperformanceDry heat80±2℃ for 96hDamp heat60±2℃, 90 to 95%RH for 96hJapan2,000Minimum order unit(pcs.)Export2,000DimensionsLand DimensionsViewed from mounting face. Circuit DiagramPacking SpecificationsTaping1 reel2,000Number of packages(pcs.)1 case / Japan20,00020,0001 case / exportpackingTape width (mm)12Export package measurements (mm)395×395×205Soldering ConditionsCondition for Reflow1. Heating methodDouble heating method with infrared heater.2. Temperature measurementThermocouple 0.1 to 0.2 Φ CA(K) or CC(T) at solder joints (copper foil surface). A heat resisting tape should be used for fix measurement.3. Temperature profile(1) The above temperature shall be measured of the top of switch. There are cases where PC board'stemperature greatly differs from that of the switch, depending on the material, size, thickness of PC board's and others. Care, should be taken to prevent the switch's surface temperature from exceeding 260℃.(2) Soldering conditions differ depending on reflow soldering machines. Prior verification of soldering condition is highly recommended.Manual SolderingItems ConditionSoldering temperature350℃ max.Duration of soldering3s max.Capacity of soldering iron60W max.1. Consult with us for availability of TACT switch™ washing.2. Prevent flux penetration from the top side of the TACT switch™.3. Switch terminals and a PC board should not be coated with flux prior to soldering.4. The second soldering should be done after the switch returns to normal temperature.Notes are common to this series/models.1. This site catalog shows only outline specifications. When using the products, please obtain formalspecifications for supply.2. Please place purchase orders for taping products per minimum order unit (1 reel or a case).3. For φ330mm diameter reel requirements, please contact us.4. This products can be used in vehicles.Although these products are designed to perform over a wide operating temperature range, please ensure that you receive and read the formal delivery specifications before use.。

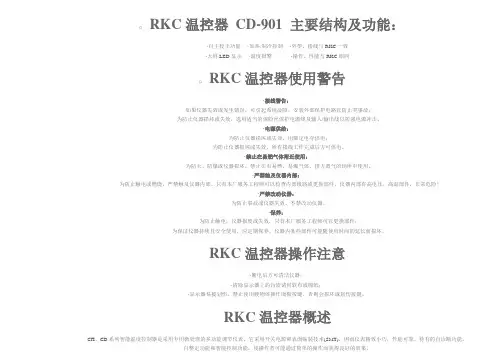

o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。

8.各装置参数表----------------------------------------------[本参数表仅供参考。

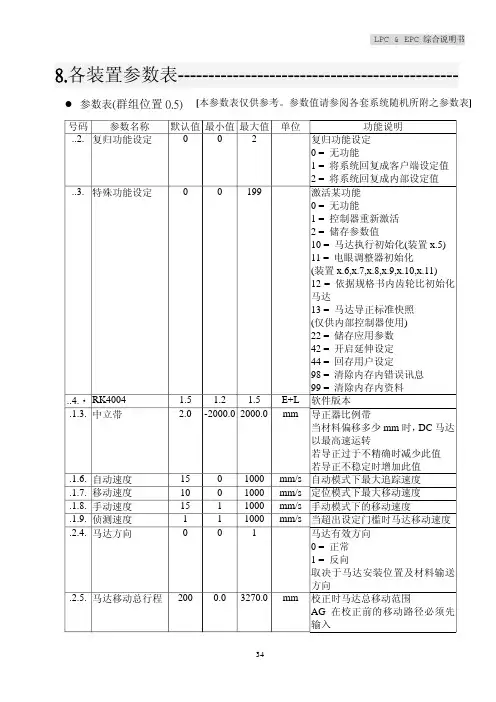

参数值请参阅各套系统随机所附之参数表] z参数表(群组位置0.5)号码参数名称默认值最小值最大值单位功能说明..2. 复归功能设定0 0 2 复归功能设定0 = 无功能1 = 将系统回复成客户端设定值2 = 将系统回复成内部设定值..3. 特殊功能设定0 0 199 激活某功能0 = 无功能1 = 控制器重新激活2 = 储存参数值10 = 马达执行初始化(装置x.5)11 = 电眼调整器初始化(装置x.6,x.7,x.8,x.9,x.10,x.11)12 = 依据规格书内齿轮比初始化马达13 = 马达导正标准快照(仅供内部控制器使用)22 = 储存应用参数42 = 开启延伸设定44 = 回存用户设定98 = 清除内存内错误讯息99 = 清除内存内资料..4.‧RK4004 1.5 1.2 1.5 E+L 软件版本.1.3. 中立带 2.0 -2000.02000.0mm 导正器比例带当材料偏移多少mm时，DC马达以最高速运转若导正过于不精确时减少此值若导正不稳定时增加此值.1.6. 自动速度15 0 1000mm/s自动模式下最大追踪速度.1.7. 移动速度10 0 1000mm/s定位模式下最大移动速度.1.8. 手动速度15 1 1000mm/s手动模式下的移动速度.1.9. 侦测速度 1 1 1000mm/s当超出设定门槛时马达移动速度.2.4. 马达方向0 0 1 马达有效方向0 = 正常1 = 反向取决于马达安装位置及材料输送方向.2.5. 马达移动总行程200 0.0 3270.0mm 校正时马达总移动范围AG在校正前的移动路径必须先输入例如:AG2591正负100时,正为100负为100 总行程200mm.2.6. 移动范围 + 95 0.0 3270.0mm 马达正向移动范围.2.7. 移动范围 - 95 -3270.00.0 mm 马达反向移动范围.2.8. 极限％警告95 0 100 ％移动极限点％前警示界线.3.4. 编码器分辨率8 8 9999p/revrev编码器分辨率编码器每转的分辨率（脉冲/转）.3.5. 旋转齿轮8.0 0.1 100.0马达齿轮变速器输入马达齿轮比.3.6. 线性齿轮 5.0 0.1 250.0mm/rev线性齿轮变速器输入旋转对应于线性移动的变速比.3.7. 机构齿轮系数 1.00 0.10 5.00 - 机构比率.4.0. 移动控制器参数标题.4.1. 移动中立带 2.0 0.1 200.0mm 位置控制器比例带.4.7. 速度控制器参数标题.4.8. 最大马达速度2750 100 4000rpm 1马达速度特性值,2速度极限必须值AG-2591- (2750rpm)AG-2691- (3070rpm).5.0. 速度_P 2.00 0.01 10.00速度控制器P组件.5.1. 速度_I 0.10 0.01 5.00 速度控制器I组件.5.5. 电流控制器参数标题.5.6. 切断电流8.0 0.0 10.0 A 马达输出位阶切断电流.5.7. 马达电流 2.9. 0.0 7.0 A 最达许可额定马达电流AG-2591-2.9AAG-2691-4.9A.6.0. 电流限制- -7.007.00 A 目前可允许马达电流.6.1. 实际电流- -20.020.0 A 实际测得马达电流.6.2. 电流_P 2.6 0.0 100.0电流控制器P组件.6.3. 电流_I 0.4 0.0 50.0 电流控制器I组件.6.4. 设定电流设定马达电流显示.6.8. 诊断功能参数标题.6.9. 系统错误xx 错误显示1 = 供应电压< 20V DC2 = 供应电压> 30V DC3 = 超出切断电流4 = 散热片温度 > 70℃5 = 编码器错误6 = 编码器讯号反相7 = 无右电眼讯号8 = 无左电眼讯号10 = 马达线中断11 = 马达被封锁12 = 马达输出位阶错误13 = 马达被封锁14 = 近接开关有数个开关点15 = 马达行程终点进接开关错失16 = 外部电压输出过载.7.9. I/O架构参数标题.8.0. >数字输入状态- 00 FF HEX目前数字输入显示.8.2. X4.1输入使用 2 -10 10 X4.1输入使用.8.3. X4.4输入使用 3 -10 10 X4.4输入使用.8.4. X4.7输入使用 4 -10 10 X4.7输入使用.8.5. X20.2输入使用- -10 10 X20.2输入使用.8.6. X.3.2输入使用- -10 10 X.3.2输入使用.9.1. 系统架构参数标题.9.2. 控制器种类0 0 3 控制器种类0 = 比例式马达(默认值)1 = 积分马达.9.3. 控制模式0 0 99 控制模式1.1.2. 材料速度架构参数标题1.1.3. 材料速度常数10 10 100 l/m1.1.4. 材料最大速度0 0 4000m/min1.1.5. 材料速度限制0 0 4000m/min1.1.6. 实际材料速度0 0 4000m/min1.1.7. 适应控制参数标题1.1.8. 适应的功能0 0 3 选择适合的放大率设定0 = 无功能1 = 中立带范围依据外部CAN讯号2 = 中立带范围依据材料速度3 = 移动速度依据外部CAN讯号4 = 移动速度依据材料速度0.5 (RK4004) : ============RK4004 50W 控制器 group : 0 ; device : 5z 指拨开关z 参数表 (本参数表仅供参考。
