六棱块坡面防护施工技术交底

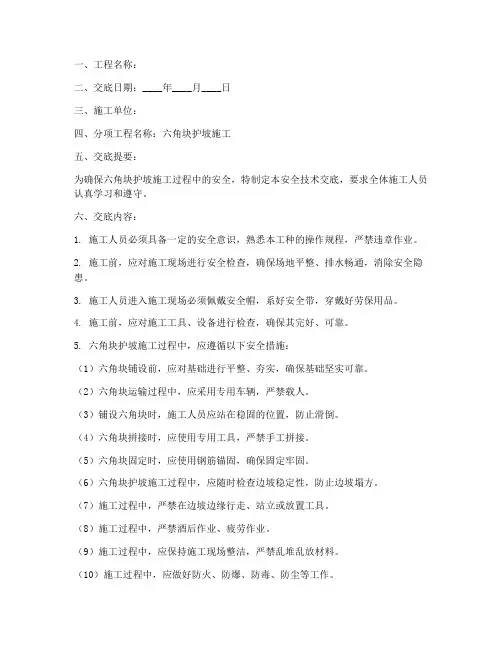

一、工程名称：二、交底日期：____年____月____日三、施工单位：四、分项工程名称：六角块护坡施工五、交底提要：为确保六角块护坡施工过程中的安全，特制定本安全技术交底，要求全体施工人员认真学习和遵守。

六、交底内容：1. 施工人员必须具备一定的安全意识，熟悉本工种的操作规程，严禁违章作业。

2. 施工前，应对施工现场进行安全检查，确保场地平整、排水畅通，消除安全隐患。

3. 施工人员进入施工现场必须佩戴安全帽，系好安全带，穿戴好劳保用品。

4. 施工前，应对施工工具、设备进行检查，确保其完好、可靠。

5. 六角块护坡施工过程中，应遵循以下安全措施：（1）六角块铺设前，应对基础进行平整、夯实，确保基础坚实可靠。

（2）六角块运输过程中，应采用专用车辆，严禁载人。

（3）铺设六角块时，施工人员应站在稳固的位置，防止滑倒。

（4）六角块拼接时，应使用专用工具，严禁手工拼接。

（5）六角块固定时，应使用钢筋锚固，确保固定牢固。

（6）六角块护坡施工过程中，应随时检查边坡稳定性，防止边坡塌方。

（7）施工过程中，严禁在边坡边缘行走、站立或放置工具。

（8）施工过程中，严禁酒后作业、疲劳作业。

（9）施工过程中，应保持施工现场整洁，严禁乱堆乱放材料。

（10）施工过程中，应做好防火、防爆、防毒、防尘等工作。

6. 六角块护坡施工结束后，应对施工现场进行清理，确保无安全隐患。

七、安全注意事项：1. 施工人员应遵守施工现场的安全规章制度，服从现场管理人员指挥。

2. 施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。

3. 施工过程中，如发现安全隐患，应立即报告现场管理人员，及时处理。

4. 施工过程中，如发生安全事故，应立即启动应急预案，及时救治伤员，并报告相关部门。

八、培训与考核：1. 施工单位应组织施工人员进行安全技术培训，确保施工人员掌握安全操作技能。

2. 施工单位应定期对施工人员进行安全考核，确保施工人员具备安全操作能力。

3. 施工单位应加强对施工人员的安全教育，提高施工人员的安全意识。

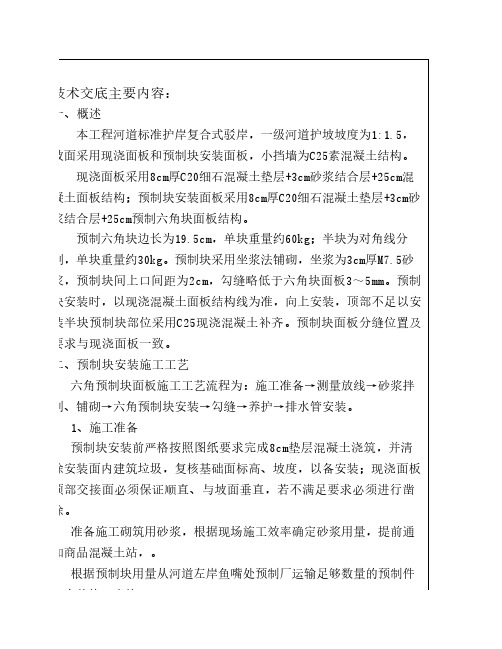

技术交底主要内容：一、概述本工程河道标准护岸复合式驳岸，一级河道护坡坡度为1:1.5，坡面采用现浇面板和预制块安装面板，小挡墙为C25素混凝土结构。

现浇面板采用8cm厚C20细石混凝土垫层+3cm砂浆结合层+25cm混凝土面板结构；预制块安装面板采用8cm厚C20细石混凝土垫层+3cm砂浆结合层+25cm预制六角块面板结构。

预制六角块边长为19.5cm，单块重量约60kg；半块为对角线分割，单块重量约30kg。

预制块采用坐浆法铺砌，坐浆为3cm厚M7.5砂浆，预制块间上口间距为2cm，勾缝略低于六角块面板3～5mm。

预制块安装时，以现浇混凝土面板结构线为准，向上安装，顶部不足以安装半块预制块部位采用C25现浇混凝土补齐。

预制块面板分缝位置及要求与现浇面板一致。

二、预制块安装施工工艺六角预制块面板施工工艺流程为：施工准备→测量放线→砂浆拌制、铺砌→六角预制块安装→勾缝→养护→排水管安装。

1、施工准备预制块安装前严格按照图纸要求完成8cm垫层混凝土浇筑，并清除安装面内建筑垃圾，复核基础面标高、坡度，以备安装；现浇面板顶部交接面必须保证顺直、与坡面垂直，若不满足要求必须进行凿除。

准备施工砌筑用砂浆，根据现场施工效率确定砂浆用量，提前通知商品混凝土站，。

根据预制块用量从河道左岸鱼嘴处预制厂运输足够数量的预制件（含整块、半块）。

（含整块、半块）。

2、测量放线沿河堤方向，按照直线段10m、曲线段5m布置控制断面，每个断面的底部、中部和坡顶分别打定位桩，标出护坡坡面位置，并用鱼绳拉横纵线控制预制块安装；其中横线控制竖直度、纵线控制坡度。

六角块安装时，每一层必须拉横线控制顺直度，同时应拉竖线及斜线控制坡度、平整度。

3、砂浆铺砌本工程用M7.5砂浆采用在商品混凝土站拌制，由混凝土罐车运至施工现场，每次罐车运送砂浆量应根据施工现场施工效率进行调整，确保砂浆在3小时内用完，砂浆超出初凝时间后不得继续使用。

砂浆铺砌时，应随预制块安装分层铺砌，铺砌厚度根据预制块实际厚度适当调整。

交底人
接受交底人
注：本表一式二份，由施工单位项目技术负责人填写，监理单位、施工单位保存。

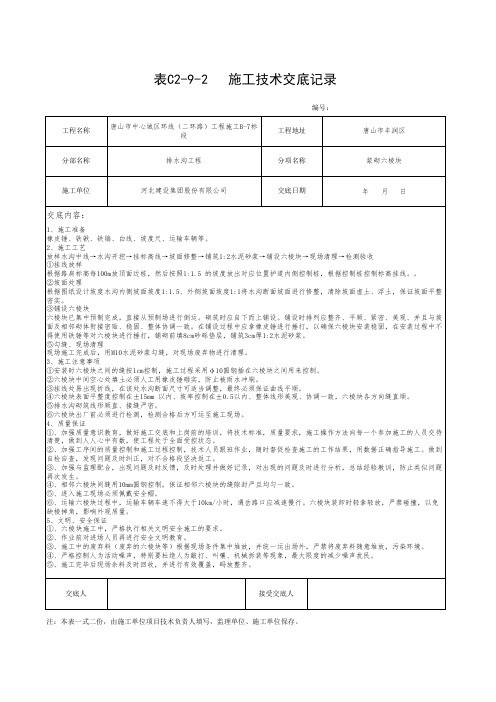

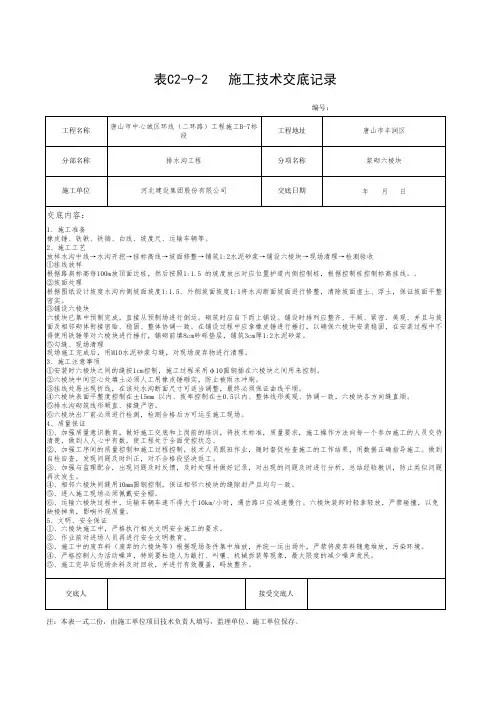

表C2-9-2
施工技术交底记录
编号：
工程名称
唐山市中心城区环线（二环路）工程施工B-7标 段
工程地址
唐山市丰润区
分部名称
排水沟工程
ቤተ መጻሕፍቲ ባይዱ
分项名称
浆砌六棱块
施工单位
河北建设集团股份有限公司
交底日期
年
月
日
交底内容：
1、施工准备 橡皮锤、铁锹、铁镐、白线、坡度尺、运输车辆等。 2、施工工艺 放样水沟中线→水沟开挖→挂标高线→坡面修整→铺筑1:2水泥砂浆→铺设六棱块→现场清理→检测验收 ①挂线放样 根据路肩标高每100m放顶面边桩，然后按照1:1.5 的坡度放出对应位置护道内侧控制桩，根据控制桩控制标高挂线。。 ②坡面处理 根据图纸设计坡度水沟内侧坡面坡度1:1.5、外侧坡面坡度1:1将水沟断面坡面进行修整，清除坡面虚土、浮土，保证坡面平整 密实。 ③铺设六棱块 六棱块已集中预制完成，直接从预制场进行倒运。砌筑时应自下而上铺设。铺设时排列应整齐、平顺、紧密、美观、并且与坡 面及相邻砌体衔接密贴、稳固、整体协调一致。在铺设过程中应拿橡皮锤进行捶打，以确保六棱块安装稳固，在安装过程中不 得使用铁锤等对六棱块进行捶打，铺砌前填8cm砂砾垫层，铺筑3cm厚1:2水泥砂浆。 ⑤勾缝、现场清理 现场施工完成后，用M10水泥砂浆勾缝，对现场废弃物进行清理。 3、施工注意事项 ①安装时六棱块之间的缝按1cm控制，施工过程采用φ10圆钢插在六棱块之间用来控制。 ②六棱块中间空心处填土必须人工用橡皮锤砸实，防止被雨水冲刷。 ③挂线处易出现折线，在该处水沟断面尺寸可适当调整，最终必须保证曲线平顺。 ④六棱块表面平整度控制在±15mm 以内、坡率控制在±0.5以内、整体线形美观、协调一致，六棱块各方向缝直顺。 ⑤排水沟砌筑线形顺直、接缝严密。 ⑥六棱块出厂前必须进行检测，检测合格后方可运至施工现场。 4、质量保证 ①、加强质量意识教育，做好施工交底和上岗前的培训，将技术标准，质量要求，施工操作方法向每一个参加施工的人员交待 清楚，做到人人心中有数，使工程处于全面受控状态。 ②、加强工序间的质量控制和施工过程控制，技术人员跟班作业，随时督促检查施工的工作结果，用数据正确指导施工。做到 自检自查，发现问题及时纠正，对不合格段坚决返工。 ③、加强与监理配合，出现问题及时反馈，及时处理并做好记录，对出现的问题及时进行分析，总结经验教训，防止类似问题 再次发生。 ④、相邻六棱块间缝用10mm圆钢控制，保证相邻六棱块的缝隙封严且均匀一致。 ⑤、进入施工现场必须佩戴安全帽。 ⑥、运输六棱块过程中，运输车辆车速不得大于10km/小时，遇岔路口应减速慢行。六棱块装卸时轻拿轻放，严禁碰撞，以免 缺棱掉角，影响外观质量。 5、文明、安全保证 ①、六棱块施工中，严格执行相关文明安全施工的要求。 ②、作业前对进场人员再进行安全文明教育。 ③、施工中的废弃料（废弃的六棱块等）根据现场条件集中堆放，并统一运出场外，严禁将废弃料随意堆放，污染环境。 ④、严格控制人为活动噪声，特别要杜绝人为敲打、叫嚷、机械拆装等现象，最大限度的减少噪声扰民。 ⑤、施工完毕后现场余料及时回收，并进行有效覆盖，码放整齐。

一、工程概况工程名称：[项目名称]工程地点：[具体位置]施工单位：[施工单位名称]监理单位：[监理单位名称]施工日期：[开始日期]至[结束日期]二、六角块护坡施工概述六角块护坡是一种新型生态护坡技术，主要由六角形块体组成，具有环保、美观、施工简便等特点。

本工程采用六角块护坡技术进行护坡施工，旨在提高护坡稳定性，美化边坡环境。

三、安全技术措施1. 施工人员培训（1）施工前对全体施工人员进行安全技术培训，确保每位施工人员了解本工程的安全技术要求。

（2）培训内容包括：六角块护坡施工工艺、安全操作规程、应急救援措施等。

2. 施工现场安全措施（1）施工现场设置明显的安全警示标志，确保施工区域安全。

（2）施工现场设置安全通道，保证施工人员通行畅通。

（3）施工现场设置安全防护设施，如防护栏杆、安全网等，防止施工人员坠落。

3. 施工设备安全措施（1）施工设备必须符合国家相关安全标准，并定期进行检验、维护。

（2）施工设备操作人员必须持证上岗，熟悉设备操作规程。

4. 施工材料安全措施（1）施工材料必须符合国家相关标准，确保质量合格。

（2）施工材料堆放整齐，防止倾倒伤人。

5. 施工环境安全措施（1）施工现场合理规划，确保排水畅通，防止积水。

（2）施工现场设置防尘、降噪设施，减少施工对周边环境的影响。

6. 施工操作安全措施（1）施工过程中，严格按照六角块护坡施工工艺进行操作。

（2）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）施工人员上下班途中，注意交通安全。

四、应急处置措施1. 事故报告（1）发生安全事故时，立即停止施工，报告给现场负责人。

（2）现场负责人接到报告后，应立即向监理单位、施工单位报告。

2. 事故处理（1）根据事故情况，采取相应的应急措施，防止事故扩大。

（2）对受伤人员进行救治，并及时联系医疗机构。

3. 事故调查（1）事故发生后，对事故原因进行调查，查明事故责任。

六、种植草皮
1、砌筑完成后，在空心砖内覆盖20cm厚拌合草籽种植土，并浇水。
七、安全要求
1、开挖清理基脚弃土，片石、砂子材料堆放位置与高度不能影响路基边坡及基坑的稳定。
2、砌筑过程中，搬运石头时，要注意安全，防止石头砸伤人的意外事故发生；同时还应派专人注意观察路基边坡的稳定性，以防止路基边坡塌方，造成人员身亡事故的发生。
1、石子：要求选用级配良好，质地坚硬，不含有机植物残体、垃圾等杂物的天然碎石，石子粒径不得大于50mm，含泥量不得大于5%。
2、砂：采用颗粒级配良好材质坚硬的中砂，不得含有杂草、树根等有机杂质，含泥量不得大于3%。
四、六棱砖铺设：
1、先砌脚墙、后砌护脚；砌筑脚墙和护脚时，按10m一道伸缩缝，在相邻2伸缩缝间分段砌筑，缝内全断面填塞沥青麻丝。脚墙与护脚连接处，护脚片石必须咬入脚墙内，可先预砌一层片石，确保连接处片石连接紧密，相互咬接，祥见附图。
3、加工石料时要戴防护镜，并控制石屑飞出方向，避免伤人；砌石时要轻拿轻放，防止挤手；工作面上待用石料应放稳，防止滑落砸脚。
4、严禁在酒后进入现场工地，一经发现，立即离开施工现场，并且给予相应的处罚。
交底人
接底人
3.2砂浆
1、砌体工程所用砂浆的强度等级应符合设计要求。
2、砂浆中所用水泥、细骨料、水等原材料的质量要求，必须送试验室检测合格后，方可使用。砂子采用中粗砂。
3、M7.5水泥砂浆配合比（kg）： 275（西水32.5水泥）：1510（中粗砂）：225（自来水）或1（西水32.5水泥）：5.49（中粗砂）：0.82（自来水）。
技术交底记录
工程名称
南部滨海大道东端桥隧建设工程-山体隧道工程施工三标段
分部（分项）工程
长春路支线隧道出口道路

交底单位名称： 编号：
工程名称

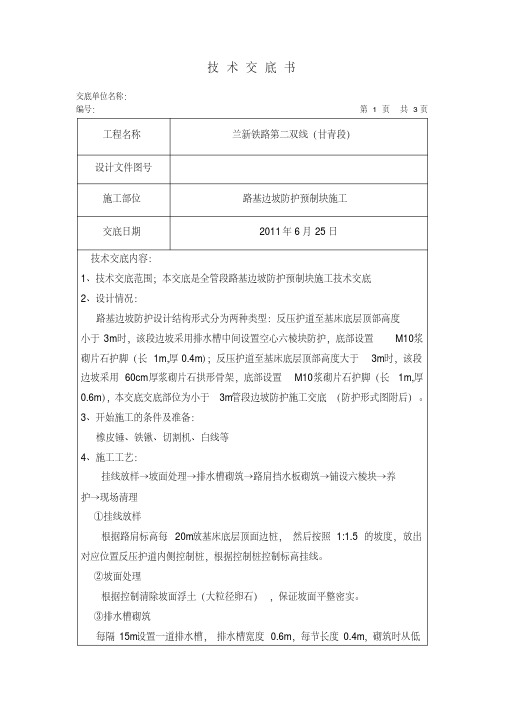

技术交底书
第 1 页 共 3页Biblioteka 兰新铁路第二双线（甘青段）
设计文件图号 施工部位
路基边坡防护预制块施工
交底日期
2011 年 6 月 25 日
技术交底内容： 1、技术交底范围；本交底是全管段路基边坡防护预制块施工技术交底 2、设计情况：
路基边坡防护设计结构形式分为两种类型：反压护道至基床底层顶部高度 小于 3m时，该段边坡采用排水槽中间设置空心六棱块防护，底部设置 M10浆 砌片石护脚（长 1m,厚 0.4m）；反压护道至基床底层顶部高度大于 3m时，该段 边坡采用 60cm厚浆砌片石拱形骨架，底部设置 M10浆砌片石护脚（长 1m,厚 0.6m），本交底交底部位为小于 3m管段边坡防护施工交底 （防护形式图附后） 。 3、开始施工的条件及准备：
橡皮锤、铁锹、切割机、白线等 4、施工工艺：
挂线放样→坡面处理→排水槽砌筑→路肩挡水板砌筑→铺设六棱块→养 护→现场清理
①挂线放样 根据路肩标高每 20m放基床底层顶面边桩， 然后按照 1:1.5 的坡度， 放出
对应位置反压护道内侧控制桩，根据控制桩控制标高挂线。 ②坡面处理 根据控制清除坡面浮土（大粒径卵石） ，保证坡面平整密实。 ③排水槽砌筑 每隔 15m设置一道排水槽， 排水槽宽度 0.6m，每节长度 0.4m，砌筑时从低
1. 0
0.1
0.1
4%
0. 3 0. 5 0.15
路肩 挡水 板尺 寸图
1: 1. 5
交底人：
复核人：
接受人：
往上砌筑，根据坡面长度计算出所需排水槽的数量，必要时砌筑半块排水槽， 保证排水槽深入路肩挡水板且顶面跟挡水板异形块平齐， 排水槽砌筑应埋入边 坡深度 0.1m（六棱块顶面 0.2m）深度。砌筑采用挤浆法，缝宽 1.5cm 深 1cm 的凹槽，保证灰缝饱满。

技术交底记录
工程名称路基工程交底单位土方队交底项目路基附属六棱块交底日期
一、适用范围
路基附属六棱块预制与安装。

二、技术要求
1、路基坡面采用满铺时，空心砖尺寸采用变长20cm，高8cm，厚3cm。

2、路基坡面采用混凝土骨架、混凝土植草窗或钢筋混凝土框架梁防护
时空心砖尺寸为边长20cm，高15cm，厚4cm。

三、六棱块预制
1、六棱块预制需工厂化生产，使用平板振捣台振捣，振捣时间9～12秒为宜，不得少振和过振。

2、六棱块使用强度为C25的混凝土浇筑。

3、拆模后应及时覆盖养护。

四、六棱块安装
1、六棱块安装以平顺美观为原则，要成线，成面。

2、先将路基坡面整平夯实，再挂线码放。

3、码放时应用橡皮锤敲实，确定保牢固密实。

4、码放完成后及时回填客土，平且压实，确保六棱砖内植草绿化能顺
单位负
责人：交底
人：
接收
人：
利进行。

5、混凝土预制块安装后坡面整齐、平顺、紧密、并与坡面及相邻砌体
衔接密贴、稳固。

五、路基附属六棱块1、进入作业区必须按标准戴好安全帽穿戴好劳动保护用品。

2、经常检查工具材料、物件堆码垛情况防止松动倒塌伤人。

3、施工时要注意保护环境
采取措施不压缩、不侵占、不污染河道保护水源、灌渠保护树木、植被。

运输道路、便道应洒水防尘防止污染环境。

河北建设集团股份有限公司
交底日期
年
月
日
交底内容：
1、施工准备 橡皮锤、铁锹、铁镐、白线、坡度尺、运输车辆等。 2、施工工艺 放样水沟中线→水沟开挖→挂标高线→坡面修整→铺筑1:2水泥砂浆→铺设六棱块→现场清理→检测验收 ①挂线放样 根据路肩标高每100m放顶面边桩，然后按照1:1.5 的坡度放出对应位置护道内侧控制桩，根据控制桩控制标高挂线。。 ②坡面处理 根据图纸设计坡度水沟内侧坡面坡度1:1.5、外侧坡面坡度1:1将水沟断面坡面进行修整，清除坡面虚土、浮土，保证坡面平整 密实。 ③铺设六棱块 六棱块已集中预制完成，直接从预制场进行倒运。砌筑时应自下而上铺设。铺设时排列应整齐、平顺、紧密、美观、并且与坡 面及相邻砌体衔接密贴、稳固、整体协调一致。在铺设过程中应拿橡皮锤进行捶打，以确保六棱块安装稳固，在安装过程中不 得使用铁锤等对六棱块进行捶打，铺砌前填8cm砂砾垫层，铺筑3cm厚1:2水泥砂浆。 ⑤勾缝、现场清理 现场施工完成后，用M10水泥砂浆勾缝，对现场废弃物进行清理。 3、施工注意事项 ①安装时六棱块之间的缝按1cm控制，施工过程采用φ10圆钢插在六棱块之间用来控制。 ②六棱块中间空心处填土必须人工用橡皮锤砸实，防止被雨水冲刷。 ③挂线处易出现折线，在该处水沟断面尺寸可适当调整，最终必须保证曲线平顺。 ④六棱块表面平整度控制在±15mm 以内、坡率控制在±0.5以内、整体线形美观、协调一致，六棱块各方向缝直顺。 ⑤排水沟砌筑线形顺直、接缝严密。 ⑥六棱块出厂前必须进行检测，检测合格后方可运至施工现场。 4、质量保证 ①、加强质量意识教育，做好施工交底和上岗前的培训，将技术标准，质量要求，施工操作方法向每一个参加施工的人员交待 清楚，做到人人心中有数，使工程处于全面受控状态。 ②、加强工序间的质量控制和施工过程控制，技术人员跟班作业，随时督促检查施工的工作结果，用数据正确指导施工。做到 自检自查，发现问题及时纠正，对不合格段坚决返工。 ③、加强与监理配合，出现问题及时反馈，及时处理并做好记录，对出现的问题及时进行分析，总结经验教训，防止类似问题 再次发生。 ④、相邻六棱块间缝用10mm圆钢控制，保证相邻六棱块的缝隙封严且均匀一致。 ⑤、进入施工现场必须佩戴安全帽。 ⑥、运输六棱块过程中，运输车辆车速不得大于10km/小时，遇岔路口应减速慢行。六棱块装卸时轻拿轻放，严禁碰撞，以免 缺棱掉角，影响外观质量。 5、文明、安全保证 ①、六棱块施工中，严格执行相关文明安全施工的要求。 ②、作业前对进场人员再进行安全文明教育。 ③、施工中的废弃料（废弃的六棱块等）根据现场条件集中堆放，并统一运出场外，严禁将废弃料随意堆放，污染环境。 ④、严格控制人为活动噪声，特别要杜绝人为敲打、叫嚷、机械拆装等现象，最大限度的减少噪声扰民。 ⑤、施工完毕后现场余料及时回收，并进行有效覆盖，码放整齐。

一丁方式砌筑；镶面丁石的长度不应小于顺石宽度的1.5倍。
3.2砂浆
1、砌体工程所用砂浆的强度等级应符合设计要求。
2、砂浆中所用水泥、细骨料、水等原材料的质量要求，必须送实验室检测合格后，方可 使用。砂子米用中粗砂。
3、M7.5水泥砂浆配合比（kg）：275（西水32.5水泥）：1510（中粗砂）：225（自 来水）或1（西水32.5水泥）：5.49（中粗砂）：0.82（自来水）。

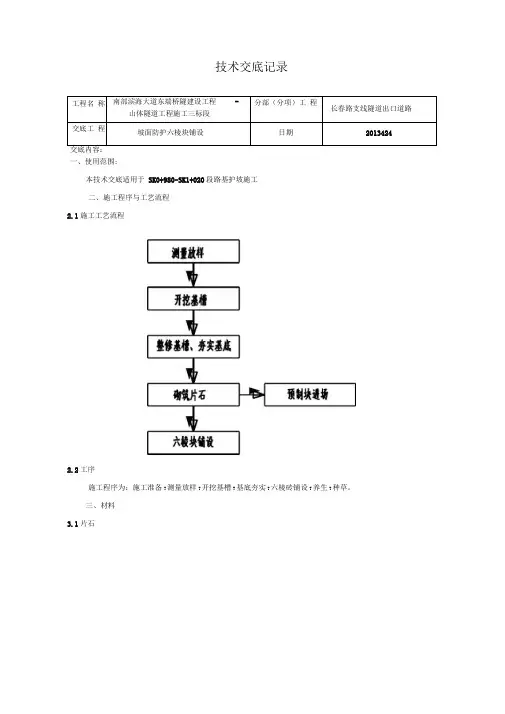

技术交底记录
工程名 称
南部滨海大道东端桥隧建设工程-
山体隧道工程施工三标段
分部（分项）工 程
长春路支线隧道出ห้องสมุดไป่ตู้道路
交底工 程
坡面防护六棱块铺设
日期
2013424
交底内容：
一、使用范围:
本技术交底适用于SK0+980-SK1+020段路基护坡施工
二、施工程序与工艺流程
2.1施工工艺流程
2.2工序
施工程序为：施工准备t测量放样t开挖基槽t基底夯实t六棱砖铺设t养生t种草。
4、砂浆应具有适当的流动性和良好的和易性。简易判定方法：用手捏成小团，以指缝不 出浆，松手后不松散为度。
5、砂浆应随拌随用。当在运输或贮存过程中发生离析现象时，砌筑前应重新拌和。已凝 结的砂浆，不得使用。
6、砂浆拌和必须采用机械搅拌，磅秤计量。
7、砂浆稠度应为30~50mm
3.3六棱块
1、规格见附图
3、 浆砌片石完成后，必须“工完料清”，3日内清除工作面，多余片石运离现场，清 除弃石。对污染的级配碎石表面予以清理干净，侵占的施工便道予以恢复。
六、种植草皮
1、砌筑完成后，在空心砖内覆盖20cm厚拌合草籽种植土，并浇水。
七、安全要求

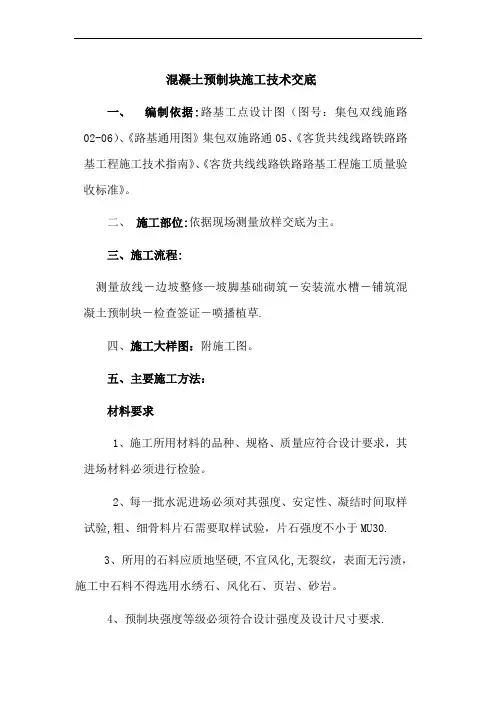

混凝土预制块施工技术交底一、编制依据:路基工点设计图（图号：集包双线施路02-06）、《路基通用图》集包双施路通05、《客货共线线路铁路路基工程施工技术指南》、《客货共线线路铁路路基工程施工质量验收标准》。

二、施工部位:依据现场测量放样交底为主。

三、施工流程:测量放线－边坡整修—坡脚基础砌筑－安装流水槽－铺筑混凝土预制块－检查签证－喷播植草.四、施工大样图：附施工图。

五、主要施工方法：材料要求1、施工所用材料的品种、规格、质量应符合设计要求，其进场材料必须进行检验。

2、每一批水泥进场必须对其强度、安定性、凝结时间取样试验,粗、细骨料片石需要取样试验，片石强度不小于MU30.3、所用的石料应质地坚硬,不宜风化,无裂纹，表面无污渍，施工中石料不得选用水绣石、风化石、页岩、砂岩。

4、预制块强度等级必须符合设计强度及设计尺寸要求.基础开挖1、基础开挖必须严格挖制开挖尺寸严禁超挖或欠挖。

2、基础开挖后在砌筑前必须将底面浮渣清除干净。

3、基坑开挖后应及时进行砌筑，严禁长时间曝露,特别应避免雨水浸泡基坑.4、基坑开挖标高允许偏差为0～-50mm.铺砌1、混凝土预制块铺筑前要带线刷坡清除浮土，填补坑凹,使坡面大致平整。

2、混凝土预制块砌筑由下到上铺筑，铺设时采用橡皮锤击打使混凝土预制块与坡面密贴，不得使用铁锤等硬物。

3、混凝土预制块与混凝土预制块间密贴.4、混凝土预制块拼装排列整齐、平顺、紧密、美观，并与坡面及相邻砌体衔接密贴、稳固。

砂浆1、砌体工程所用砂浆的强度等级为M7。

5,施工中必须符合设计要求。

砌筑时砂浆采用搅拌站拌合，在施工时留置砂浆试件。

2、砂浆应具有适当的流动性和良好的和易性。

简易判定方法：用手捏成小团，以指缝不出浆，松手后不松散为度.23、砂浆应随拌随用。

当在运输或贮存过程中发生离析现象时,砌筑前应重新拌和。

已凝结的砂浆，不得使用。

砌筑砂浆石砌体的砌筑应符合下列规定：1、砌体砌筑时必须采用挤浆法施工，严禁先满铺石块，再灌砂浆的灌浆法施工,确保灰缝饱满，施工时，应在下一层石块顶面满铺一层砂浆，其厚度应使石块在挤压时能使砌缝内砂浆密实、饱满为准，一般铺浆厚度为4~5cm.2、砌筑中，石料大小搭配，较大的石块大面朝底,小石块挤塞填缝。

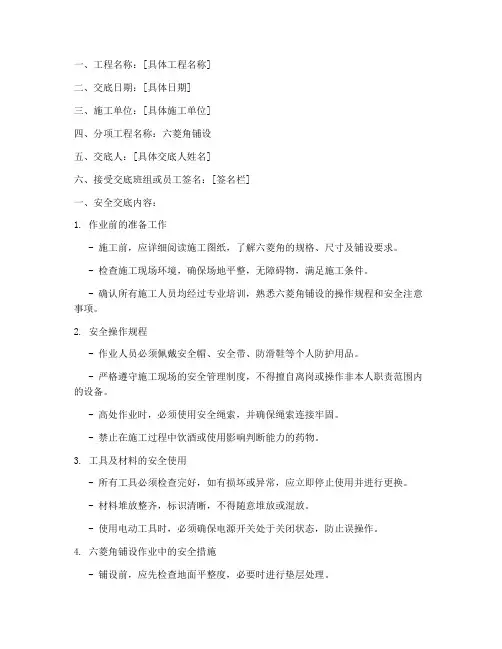

一、工程名称：[具体工程名称]二、交底日期：[具体日期]三、施工单位：[具体施工单位]四、分项工程名称：六菱角铺设五、交底人：[具体交底人姓名]六、接受交底班组或员工签名：[签名栏]一、安全交底内容：1. 作业前的准备工作- 施工前，应详细阅读施工图纸，了解六菱角的规格、尺寸及铺设要求。

- 检查施工现场环境，确保场地平整，无障碍物，满足施工条件。

- 确认所有施工人员均经过专业培训，熟悉六菱角铺设的操作规程和安全注意事项。

2. 安全操作规程- 作业人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。

- 严格遵守施工现场的安全管理制度，不得擅自离岗或操作非本人职责范围内的设备。

- 高处作业时，必须使用安全绳索，并确保绳索连接牢固。

- 禁止在施工过程中饮酒或使用影响判断能力的药物。

3. 工具及材料的安全使用- 所有工具必须检查完好，如有损坏或异常，应立即停止使用并进行更换。

- 材料堆放整齐，标识清晰，不得随意堆放或混放。

- 使用电动工具时，必须确保电源开关处于关闭状态，防止误操作。

4. 六菱角铺设作业中的安全措施- 铺设前，应先检查地面平整度，必要时进行垫层处理。

- 铺设过程中，注意观察地面情况，避免因地面不平或凹凸不平导致六菱角损坏或铺设不牢固。

- 铺设时，操作人员应站在安全位置，不得在未固定的六菱角上行走或站立。

- 铺设过程中，若发现异常情况，应立即停止作业，查明原因并采取措施后，方可继续施工。

5. 紧急情况处理- 如遇紧急情况，应立即停止作业，迅速撤离现场，并报告现场负责人。

- 发生事故时，应立即启动应急预案，采取有效措施进行救援。

二、交底总结为确保六菱角铺设工程顺利进行，达到安全无事故的目的，所有施工人员必须认真遵守以上安全技术交底内容。

现场负责人应对施工过程进行全程监督，确保安全措施得到有效执行。

请所有接受交底人员认真阅读并签字确认，以示对安全责任的认知和承担。

[接受交底人员签名][交底人签名][日期]注：以上安全技术交底模板仅供参考，具体交底内容应根据实际工程情况和安全要求进行调整。

六、种植草皮
1、砌筑完成后,在空心砖内覆盖20cm厚拌合草籽种植土，并浇水。
七、安全要求
1、开挖清理基脚弃土,片石、砂子材料堆放位置与高度不能影响路基边坡及基坑的稳定。
2、砌筑过程中,搬运石头时，要注意安全，防止石头砸伤人的意外事故发生;同时还应派专人注意观察路基边坡的稳定性，以防止路基边坡塌方，造成人员身亡事故的发生.
3、加工石料时要戴防护镜,并控制石屑飞出方向，避免伤人；砌石时要轻拿轻放，防止挤手;工作面上待用石料应放稳，防止滑落砸脚。
4、严禁在酒后进入现场工地，一经发现，立即离开施工现场，并且给予相应的处罚。
交底人
接底人

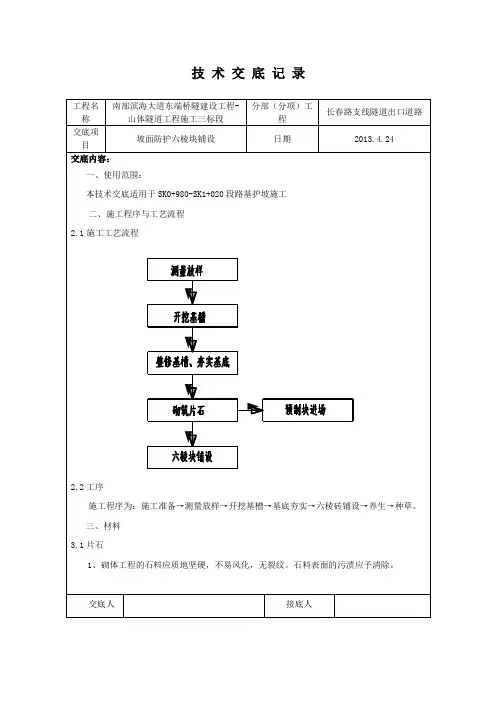

技术交底记录
工程名称
南部滨海大道东端桥隧建设工程—山体隧道工程施工三标段
分部（分项)工程
长路支线隧道出口道路
交底项目
坡面防护六棱块铺设
日期
2013。4。24
交底内容:
一、使用范围：
本技术交底适用于SK0+980-SK1+020段路基护坡施工
二、施工程序与工艺流程
2。1施工工艺流程
2.2工序
施工程序为：施工准备→测量放样→开挖基槽→基底夯实→六棱砖铺设→养生→种草。
4、砂浆应具有适当的流动性和良好的和易性。简易判定方法:用手捏成小团,以指缝不出浆,松手后不松散为度。
5、砂浆应随拌随用.当在运输或贮存过程中发生离析现象时,砌筑前应重新拌和.已凝结的砂浆，不得使用。
6、砂浆拌和必须采用机械搅拌，磅秤计量.
7、砂浆稠度应为30~50mm。
3。3六棱块
1、规格见附图
3.4沙砾垫层
3。2砂浆
1、砌体工程所用砂浆的强度等级应符合设计要求。
2、砂浆中所用水泥、细骨料、水等原材料的质量要求,必须送试验室检测合格后,方可使用。砂子采用中粗砂。

实心六棱块施工技术交底一、工程概况本标段K6+137.6～K6+300路基左侧、K6+122.8～K6+300路基右侧挖方边坡采用预制空心六棱块铺砌植草防护。

K6+137.6～K6+300路基左侧和K6+122.8～K6+300路基右侧一级边坡采用大空心六棱块铺砌植草防护，二三级边坡采用小空心六棱块铺砌植草。

大桥0#台两侧尾矿防护按照原设计砌筑片石。

原K6+350两侧各设置一处集水井，集水井须加设雨水篦子，可适当调整集水井纵向尺寸便于和雨水篦子配套，新增工程量四方现场签认。

二、施工工艺六棱块铺砌植草防护施工工艺：1、坡面整修根据图纸设计边坡坡度、基础高程等数据设固定的样板挂线，清刷尾矿表面的浮土，填补坑凹并拍实使坡面平整，坡面整修经验收合格后，方可进行下道工序施工。

2、基底夯实基础砌筑前，基础必须进行夯实，特别是护脚土体，其压实度一般大于90%，两侧护脚回填料应分层夯实，防止坡脚下沉，六棱块雨季滑塌。

3、护脚砌筑护脚及其坡脚防护采用M7.5浆砌片石砌筑，片石强度不低于30MPa，右侧边坡护脚墙顶层平台夯实30cm黏土，护脚墙顶水平距离为2m，（因边坡超挖及雨季冲刷等原因，图纸设计与现场实际的护脚墙顶水平距离有较大出入，原设计右侧护脚调整部分可按补充图纸施工，新增工程量如有出入，四方进行现场确定签认），各部护脚大样图如下：右侧护脚墙大样图左侧一级护脚大样图二三级护脚大样图4、六棱块铺砌植草一级边坡采用大空心六棱块、二三级边坡采用小空心六棱块，大小六棱块均采用C25混凝土在集中场地统一预制，吊装到施工现场安装。

六棱块铺砌时铺砌坡度、坡脚砌筑坡度与设计边坡坡度一直，块间留1cm砌缝，用M15号水泥砂浆砌缝，六棱块镶砌完毕后，块内回填尾矿后种植紫憓槐，坡顶加固采用M7.5浆砌片石铺筑。

大空心六棱块外边长30cm，内边长23.1cm，壁厚6cm，高为20cm；小空心六棱块外边长20cm，内边长16cm，壁厚3cm，高为10cm，大样图见下，施工时当与护脚的距离不能安放半块六棱块时，剩下的坡面用M7.5浆砌片石铺筑。

（3）定位砌块砌完后，要先在圈内底部铺一层砂浆，厚度要使石料在挤压安砌时能紧密连接，砌缝饱满，腹石砌筑按下列规定：
①石料间的砌缝要相互交错，咬搭。砂浆密实，石料不得无浆直接接触，也不得先干填石料后铺灌砂浆。
②石料要进行搭配，较大的以大面为主，较宽砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留空隙。
编制者
复核者
接收单位
接收人
6环保措施
6.1由专人具体负责将环保、水保工作与每个施工人员的责任、权利、利益和义务有机的结合，作到奖优罚劣。
6.2施工现场做到工完料尽，及时清理，确保施工现场及周围环境。
6.3施工前做好场地布置和临时排水设施，确保施工排水畅通，以免造成水土流失。
6.4施工中对弃碴集中处理，并对弃碴场进行防护，防止污染环境。
2.2主要机具：
砂浆搅拌机、铁锹、灰盘、小推车、勾缝匙等。
2.3砂浆
2.3.1砂浆配合比通过试验确定，根据沙的含水率调整施工配合比
2.3.2砂浆要具有适宜的流动性和良好的和易性，现场和用手捏成小团，以指缝不出浆，松手不松散为宜。
3.3.3砂浆要随搅随用，当已发生离析，泌水现象时，要在砌筑前重新搅合，已经凝结的砂浆不可使用。
3.浆砌片石护坡砌筑工艺
3.1挂线找平
（1）按照边坡坡度、砌体厚度、基底和路肩高程设标准样架挂线，对高边坡宜采用分层挂线进行。
（2）护坡砌筑前应清除坡面松动浮渣，坡背应紧贴路基。
3.2铺砌浆砌片石填缝
1）浆砌片石
（1）必须采用挤浆法分层，分段铺砌。分段位置一般设在沉降缝或伸缩缝处，段内各砌块的砌缝要相互错开，砌缝砂浆要饱满。
4.为便于养护，间距50-100m左右沿坡面在肋柱位置设置检查踏步一处，宽0.6m。

桥台锥坡交底-六棱块
■标准化文件发布号：（9456-EUATWK・MWUB-WUNN・INNUL・DDQTY・KII
西成客运专线
技术交底
交底内容
2.施工准备
1.1材料：
1.1.1水泥：由项目部统一供应，必须有出厂合格证，经检验合格。

并没用超过规定的储存时间，无结块、无硬化现象。

1.1.2河沙：由项目部统一供应，每批河沙均要经过外观检查和取样试验，并出示试验报告作为该批的试验依据。

1.1.3水：现场取用通过水质化验的生活用水。

1.1.4 A棱块：预制块的质量和规格应符合设计要求，构件外形轮廓清晰，线条直顺，不得有翘曲现象，混凝土表面平整，无蜂窝，颜色一致。

1.2砂浆
1.2.1砂浆配合比通过试验确定，根据沙的含水率调整施工配合比
1.2.2砂浆要具有适宜的流动性和良好的和易性，现场和用手捏成小团，以指缝不出浆，松手不松散为宜。

1.2.3砂浆要随搅随用，当己发生离析，泌水现象时，要在砌筑前重新搅合，已经凝结的砂浆不可使用。

2.桥台椎体砌筑
2.1工艺流程
施工准备一测量放线一坡角修整一基坑开挖一垂裙与坡面砌筑一六棱块铺砌一砌体养护。

2.2测量放线
根据桥台设计图，结合台背的回填高度，确定锥坡，坡率垂裙基坑开挖位置和深度。

2.3坡面修整
填方基本稳定后，采用线法将锥坡按设计坡度刷平，坑洼不平部分填料夯实，使坡面平整圆顺。

2.4基坑开挖
垂裙基础开挖前，用白灰洒岀开挖边界，采用人工开挖，保证垂裙基坑的开挖尺寸符合设计和规范的要求。

编制部门：中铁六局集包增建第二双线工程指挥部第一项目部技术交底编号：LJ—I—NDK628+600～NDK634+730.5第1页共2页工程名称NDK623+388～NDK634+730段路基边坡防护授权班组交底内容六角空心砖铺砌交底日期年月日一、技术要求：1、本交底以《集宁至包头段增建第二双线工程路基通用图-集包双施路通05-11》设计文件为依据确定骨架护坡砌筑各部尺寸；3、封边、护脚采用M7.5水泥砂浆砌筑片石，砂浆应严格按照施工配合比拌制，每盘重量必须过秤，采用滚筒式搅拌机拌合，并应随拌随用。

当在运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌合。

已凝结的砂浆，不得使用。

（施工配合比见附件）4、基础砌体施工前，应报技术人员会同监理对基槽进行检查。

5、砌体工程的石料应质地坚硬，不宜风化，无裂纹。

石料表面的污渍应予清除。

片石中部厚度不得小于15cm。

6、作镶面的片石宜选用表面较平整，尺寸较大者，且边缘厚度不得小于15cm。

7、浆片均采用挤浆法分层、分段砌筑。

分段位置宜设在伸缩缝处，段内各砌块的砌缝应互相错开，砌缝应用捣棍捣实填满，保证砌缝饱满。

8、排水槽沿线路方向每隔25m设置一处，采用C15混凝土预制槽铺砌，排水槽每节长0.5m。

9.具体施工尺寸见附件图二、砌体表面的砌缝，应符合下列规定：（1）定位砌块表面砌缝的宽度不得超过4cm。

砌体表面与三块相邻石料相切的内切圆直径，不得大于7cm，两层间的错缝不得小于8cm。

（2）填腹部分的砌缝宜减小，在较宽的砌缝中可用小石块塞填。

三、砌体应及时用草袋覆盖，并经常洒水保持湿润，常温下养护期不得少于7天，气温超过30℃时不少于10天。

编制部门：中铁六局集包增建第二双线工程指挥部第一项目部第 2页共2页四、砌体的砂浆未达到设计强度前，不得承受重载。

五、砌体表面砌缝采用凹缝，应在砌筑时留出深于砌体表面2cm的空缝。

六、选择适当主骨架位置设置浆砌片石检查梯，检查梯间距100～200米(在每个涵洞入口边坡处设置检查梯)，步距0.3m。

济南至徐州高速公路济宁至鱼台（鲁苏界）段工程施表1 工程技术交底表承包单位：中铁二十一局集团有限公司合同号：LQSG-4 监理单位：山东恒建工程监理咨询有限公司编号：工程名称路基防护工程施工时间2016.4.2~4.30桩号及部位台前及锥坡护坡工程项目六棱砖安装技术∧设计∨要求施工准备:1、坡面处理锥坡及路基边坡设计的坡比为1：1.5，根据坡比清除坡面浮土，保证坡面平整密实。

2、台背及相邻路基填筑到设计高程。

3、路基边坡刷坡到设计坡比。

4、锥坡基础M7.5浆砌片石施工结束。

施工方案预制六棱砖在加工厂集中加工，出厂安装前检验六棱砖的结构尺寸、强度、外观等。

经检验合格后的六棱砖方可运至安装现场，在运送过程中注意保护六棱砖的边角和表面。

1、锥坡及防护施工的工艺流程施工放线备料挖基、修整坡面 M7.5浆砌片石基础安装六棱砖坡面2、浆砌片石基础及坡面六棱砖护坡施工1）基础挖方：锥坡挖基采用人工配合挖机进行开挖。

挖基前先测量放线，定出开挖中线及边线。

2）开挖后有水的情况下先做好排水处理。

浆砌时先在基坑底部铺一层砂浆再摆放片石，片石要摆放紧密，空隙处用砂浆填满，砂浆饱满、密室。

每一层片石均需座浆。

基础顶面用砂浆抹平，砌筑的断面尺寸符合图纸设计要求。

3）在基础中心及两端设置沉降缝，沉降缝宽2cm，用竹胶板填塞。

4）在坡面夯实、整平后方可开始安装六棱砖。

5）坡面修整后开始由下往上、从中间向两边的施工顺序安装。

摆放时要使砌块密室，块与块之间的间距基本一致，块与块紧密贴在一起，不能有缝隙。

6）护坡与桥台盖梁相接处采用砂浆抹平。

7）锥坡与路肩或地面的连接必须平顺，便于排水，以免护坡背后冲刷或渗透坍塌。

8）锥坡顶面的平台用砼浇筑平整。

（长75cm，深25cm）3、施工注意事项及要求1）安装后的护坡整体平顺，砌块无松动、突兀现象，整体与路基边坡一致。

2）桥头锥坡填土夯实后刷坡，然后用片石砌筑锥坡基础。

锥坡护坡六棱砖安装在填方稳定后施工，坡面挂线，安装面平顺，注意安装六棱砖水平面朝下。
