挤压第二章 挤压基本原理

挤压第二章 挤压基本原理

1.对塑性的影响
图2-7 提高塑性的挤压方法 a)施加反向推力的挤压法 b)包套挤压法
2.对变形抗力的影响
图2-8 不同加工方法对变形抗力的影响 a)冷拉拔 b)冷挤压
第三节 挤压变形的附加应力与残余应力
一、挤压变形的附加应力 二、附加应力产生的原因 三、残余应力 四、附加应力和残余应力的危害性 五、防止和消除附加应力和残余应力的方法
图2-3 正挤压空心件的金属流动情况 a)挤压前的初始状态 b)挤压时的网格变化情况
三、反挤压变形的流动分析
图2-4 反挤压变形的网格图 a)变形前 b)稳定变形 c)非稳定变形
三、反挤压变形的流动分析
图2-5 反挤压变形分区 a)变形分区 b)变形区应力应变 1─已变形区 2─死区 3─变形区 4─过渡区 5─待变形区
五、防止和消除附加应力和残余应力的方法
(1)减少摩擦阻力的影响 在挤压加工中，为了减少摩擦阻力，应采用合适的润滑剂， 研磨凸、凹模的工作表面，降低表面粗糙度，减少真实接触面积。 (2)合理设计模具工作部分的结构和尺寸 以保证挤压件的变形与应力分布较为均匀。 (3)尽可能采用组织均匀的金属变形 挤压前对坯料进行均匀化处理，使其尽可能在 晶粒大小均匀的状态下变形，以减小附加应力。 (4)挤压后采用有效的热处理方法以消除残余应力 第一种残余应力用低温回火方法 就可大为减小；第二种残余应力采用将挤压件加热到稍低于再结晶温度下可以完全 消除；第三种残余应力，只有经过再结晶才能消除。
14681DA
主编
第二章 挤压基本原理
第一节 第二节 第三节 第四节 第五节
挤压变形的金属流动分析 挤压变形的应力与应变 挤压变形的附加应力与残余应力 挤压件的常见缺陷 挤压对金属组织和力学性能的影响

第2章 挤压分类及基本原理ppt课件

第2章 挤压分类及基本原理ppt课件

精选课件PPT
Page 9
9
第二章 挤压分类及基本原理
可将坯料内部的变形情况分为五个区域(见图2-5)： 1区为已变形区； 2区为金属“死区”，它紧贴着凸模端表面，呈倒锥形，该 锥形大小随凸模端表面与坯料间的摩擦阻力大小而变化；
图 2-5 反挤压变形分区
1-已变形区 2-死区 3-变形区 4-过渡区 5-待变形区
精选课件PPT
Page 14
14
第二章 挤压分类及基本原理
二、挤压变形程度
挤压变形程度表示方法有以下三种：
1. 断面减缩率 2. 挤压比 3. 对数变形程度
A A A 0 110% 0 A0
G A0 A1
ln A0 A1
三者之间存在如下关系：
精选课件PPT
A
1
1 G
lnG
ln 1 1PaAge 15
15

第二章 挤压分类及基本原理
三、应力状态对挤压变形的影响
1. 对塑性的影响 挤压变形区中的基本应力状态是三 向压应力。在塑性成形中，变形区内的金属受拉应力的 影响越小，受压应力的影响越大，则塑性越高；相反， 则塑性越低。因此，挤压变形可以大大提高被挤压坯料 的塑性。
精选课件PPT
Page 16
16
一、挤压变形的应力与应变状态
正挤压时变形区的应力状态是三向受压，变形是 两向压缩、一向向外挤出伸长的应变状态。
杯形件反挤压可把变形区分为内、外两个不同区 域：内区域的变形与圆柱体镦粗类似，是一向压缩、 两向伸长的应变状态；外区域的变形与受内压的圆环 变形类似，是两向伸长(轴向和切向)、一向压缩(径向) 的应变状态。
精选课件PPT
Page 6
6

第五节 挤压

第五节 挤压

定径带具有不同长度 的挤压凹模模膛
具有过渡区的挤压凹 模模膛
（二） 反挤压的金属变形
挤 压 力 P
正挤压
反挤压 Ⅰ Ⅱ
挤压轴位移 Ⅲ
• 挤压力比正挤压小20～30 ％，且与坯料长度无关。 • 反挤压时的塑性变形区很 小，集中在模孔附近，网 格的横向线与筒壁基本上 垂直，进入模孔时才发生 剧烈的弯曲。不存在锭坯 内中心层与周边层区域的 相对位移，金属流动较均 匀。 • 产生挤压缩尾的倾向很小， 压余可比正挤压时减少一 半。 • 挤压筒和模具的磨损小， 寿命长。 • 死区很小，恶化制品表面 质量。
带润滑垫的挤压 1-冲头；2-坯料；3-润滑垫；4-凹模
2）在锻件图允许的范围内，在凹 模模膛孔口作出适当的锥角或圆 角。
3）用加反向力的方法进行挤压。 这有助于减少内、外层变形金属 的流速差和附加应力，挤压低塑 性材料时宜采用。
加反向推力的挤压
——对形状复杂的挤压件可以综合采取以下措施 ：
a、凹模模膛孔口采用不同锥角。 b、凹模模膛孔口的定径带采用不同 的长度。 c、设置过渡区，使金属通过凹模模 膛孔口时变形均匀。

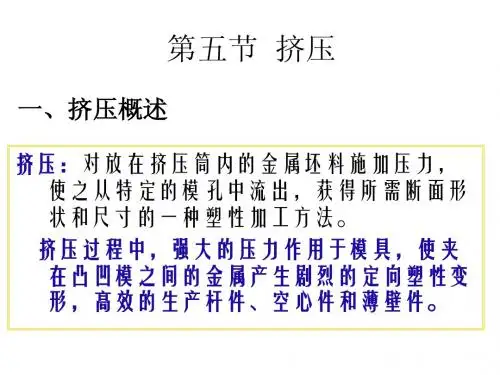

第五节 挤压
一、挤压概述
挤压：对放在挤压筒内的金属坯料施加压力， 使之从特定的模孔中流出，获得所需断面形 状和尺寸的一种塑性加工方法。 挤压过程中，强大的压力作用于模具，使夹 在凸凹模之间的金属产生剧烈的定向塑性变 形，高效的生产杆件、空心件和薄壁件。
㈠ 挤压的基本方式 按金属流动方向与凸模运动方向间的关系分： 1.正挤压 2.反挤压 3.复合挤压 4.径向挤压 挤压按坯料的挤压温度不同又分为： 1.热挤压； 2.冷挤压； 3.温挤压。 温挤压的长处在于：适当的加热降低了钢料的变
二、冷挤压的金属变形 ㈠ 正挤压的金属变形

第一章挤压基本原理

第一章挤压基本原理
当其它条件相同时，变形程度增加，变形的不均匀性也增加。 当其它条件相同时，变形程度增加，变形的不均匀性也增加。
4）毛坯尺寸的影响： ）毛坯尺寸的影响：
“毛坯高径比 设毛坯高度为 0，直径为 0 毛坯高径比” 毛坯高径比 设毛坯高度为h 直径为d 当1<h0／d0<1.5时，变形不均匀程度随 0的增加而增加； ／ 时 变形不均匀程度随h 的增加而增加； 当h0／d0＞1.5时，变形不均匀程度不再增高。 ／ ＞ 时 变形不均匀程度不再增高。
“形状相似性” 形状相似性” 形状相似性 毛坯横断面的形状越接近凹模孔的形状， －毛坯横断面的形状越接近凹模孔的形状， 则变形越均匀。 则变形越均匀。
3.变形速度的影响：（设备的工作部分的运动速度） 变形速度的影响：（设备的工作部分的运动速度 设备的工作部分的运动速度）
“双面性”------临界速度 临界速度 一般来讲，变形速度增加，金属变形抗力增加， 一般来讲，变形速度增加，金属变形抗力增加，塑性 降低，变形不均匀程度增加； 降低，变形不均匀程度增加； 当变形速度很高，热效应显著，毛坯温度升高， 当变形速度很高，热效应显著，毛坯温度升高，抗力 降低，塑性增加，变形不均匀程度减少。 降低，塑性增加，变形不均匀程度减少。
用实心毛坯反挤杯形件时，各阶段的流动情况，如图 用实心毛坯反挤杯形件时，各阶段的流动情况，如图1— 12所示。 所示。 所示
1.初始态 初始态 2.稳定态 稳定态
Ⅰ－死区：紧贴凸模端面， 死区：紧贴凸模端面， 呈倒锥形， 呈倒锥形，这是因摩擦力而粘 滞了金属而形成的。 滞了金属而形成的。 Ⅱ－剧烈变形区：稳定变形 剧烈变形区： 后，该区仅限于轴向范围约 （0.1－0.2）d1之内。 － ） 之内。 Ⅲ－刚性平移区：金属流动 刚性平移区： 至形成杯壁后，不再变形。 至形成杯壁后，不再变形。 内外壁变形不均： 内外壁变形不均：内壁变形 程度较大。 程度较大。

第2章 挤压分类及基本原理

第2章 挤压分类及基本原理
Page 22
图2-9 正挤压时产生的附加应力
第二章 挤压分类及基本原理
图2-9 正挤压时产生的附加应力
就正挤压的基本应力来说，都是压应力。但由于金属流动不 均匀，从而在外层产生了不利于塑性变形的附加拉应力。基本应 力与附加应力的代数和，就是工作应力。如被挤材料塑性较差时， 该附加拉应力可能使工件产生开裂。
第二章 挤压分类及基本原理

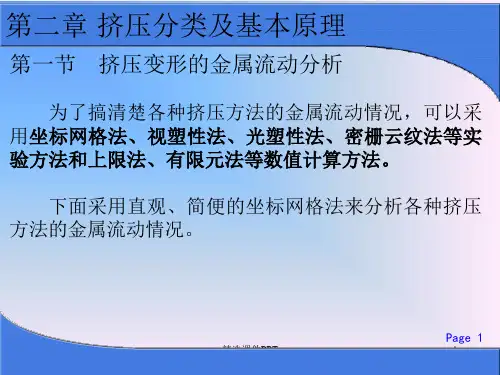

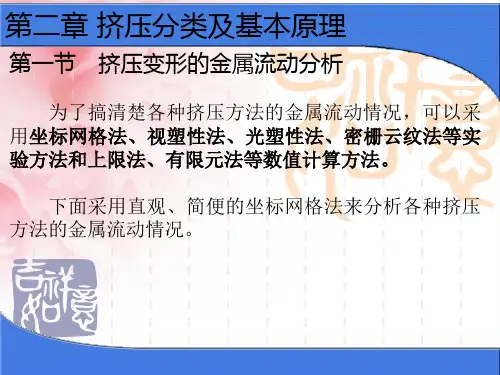

第一节 挤压变形的金属流动分析
为了搞清楚各种挤压方法的金属流动情况，可以采 用坐标网格法、视塑性法、光塑性法、密栅云纹法等实 验方法和上限法、有限元法等数值计算方法。 下面采用直观、简便的坐标网格法来分析各种挤压 方法的金属流动情况。
Page 1
第二章 挤压分类及基本原理
第二种残余应力采用将挤压件加热到稍低于再结晶温度下可 以完全消除；
第三种残余应力，只有经过再结晶才能消除。
Page 29
第二章 挤压分类及基本原理
第四节 挤压件的常见缺陷
一、表面折叠
多余表皮金属被压入坯料表层所形成的缺陷，称为表面折叠。 正挤压中，挤压头部较粗大的杆形件，需要采用两道成形工 序。如果在第一道正挤压中工件的头部与杆部连接处圆弧太大， 则在第二道成形工序中因凹模的圆角半径较小，便有可能使坯料 过渡区部分的材料被压入端部的底平面上，形成如图2-11a所示的 折叠。 反挤压时凹模底部设有较大的圆角半径，而坯料底部为直角 过渡，在挤压过程中就会产生折叠，如图2-11b、c所示。
Page 5
第二章 挤压分类及基本原理
二、正挤压空心件变形的流动分析
正挤压空心件的坐标网格变化情况见图2-3。坯料除了受凹 模工作表面的接触摩擦影响外，还受到芯棒表面接触摩擦的影 响，因而坯料上的横向坐标线向后弯曲，不再有产生超前流动 的中心区域，这说明正挤压空心件的金属流动比正挤压实心件 均匀一些。

第一篇 第二章 挤压

第一篇 第二章 挤压

三、挤压的优点与缺点
1、优点 (1) 强烈的三向压应力状态； (2) 断面形状复杂； (3) 灵活性，多品种、多规格； (4) 尺寸精度、表面质量好于热轧； (5) 易实现生产过程的自动化和封闭化。
2、缺点 (1) 废料损失大 10-15%； (2) 加工速度低；(摩擦大，温度升高，易产生废品) (3) 长度与断面上组织和性能不均匀； (4) 工具消耗大。
在变形锥内横线与挤压筒壁垂直，在进入模孔后才发生 剧烈弯曲，纵线在进入塑性变形区时的弯曲程度要较正 挤压时大的多。
正挤压
反挤压
二、受力情况
三向等压应力状态：未挤部分与筒壁间无摩擦，也不参与变形。
三、延伸系数沿轴向的分布
反挤压制品沿长度方向上的变形 是均匀的，性能也比较均匀。 a— λ=10，棒材Φ40mm； b—λ=4.0，棒材Φ62mm 1—反挤压； 2—正挤压
– – – – 第一，制品尺寸精确，壁厚偏差小； 第二，变形较均匀，废料损失少； 第三，简化了空心材的生产工艺，可生产复杂断面的空心材， 第四，在制品上有焊缝。该法适用于具有良好焊接性能的铝、镁、铅、 锌及其合金。
其它正向挤压
水封挤压 在普通挤压机的模出口处设置一个较大 的水槽。制品出模后直接进入水封槽中，防止金 属被氧化的挤压方法，如图1—13所示。水封挤压 法主要适用于易氧化的紫铜和黄铜合金。近年来， 在变形铝合金管、棒、型材生产上也被采用，主 要用于挤压后水封淬火，提高制品的强度。
• 1、2 脱皮挤压
在挤压过程中，把锭坯表层 金属被挤压垫切离而滞留在挤压筒内的挤压方法， 称之为脱皮挤压，如图1—2所示。当挤压垫比挤压 荷的内径小2—4mm，在挤压过程中即可实现脱皮。 • 脱皮挤压的特点：
第一，制品表面光洁。 第二、压余减少，比普通挤压的残料损失减少10％左右。 第三。变形均匀。 第四，增加了清理锭皮工序，利用清理垫片，一次冲程 清理。

挤压分类及基本原理


第二章 挤压分类及基本原理
三、缩孔
缩孔是指变形过程中变形体一些部位上产生较大的空洞或凹 坑的缺陷。
图2-13 挤压时的缩孔 a) 正挤压时的缩孔 b) 反挤压时的角部缩孔

第二章 挤压分类及基本原理
当正挤压进行到待变形区厚度较小、甚至只有变形区而无待 变形区厚度时，会产生图2-13a所示的缩孔。若变形程度较大，润 滑条件、凹模入口又不利，则中心层的金属流动快，外层流动落 后于中心层，产生浅缩孔；若外层金属根本不向下移动，反而向 上移动，便产生很深的缩孔。
图 2-5 反挤压变形分区 1-已变形区 2-死区 3-变形区 4-过渡区 5-待变形区
第二章 挤压分类及基本原理
3区为剧烈变形区，坯料金属在此区域内产生剧烈流动， 该区的轴向范围大约为(0.1-0.2)d1(d1为反挤压凸模直径)，当凸 模下行到坯料底部仍大于此界限尺寸时，仍为稳定变形状态， 金属流动局限于3区内；
第三种附加应力：为了平衡一个晶粒内部由于各部分之间的 不均匀变形而产生的附加应力。
第二章 挤压分类及基本原理
三、残余应力
引起塑性体变形的作用力取消以后，随之消失的仅是基本应 力。附加应力不是由外力引起的，而是为了自身得到平衡引起的。 因此，当外力取消以后，附加应力并不消失而残留在变形体内部， 称为残余应力。
1-凸模 2-工件 3-凹模 4-下凸模 D-死区
第二章 挤压分类及基本原理
复合挤压存在向不同出口挤出的流动的分界面，即 分流面。分流面的位置影响两端金属的相对挤出量，但 由于受到零件形状及变形条件(如模具结构、摩擦润滑 等)的影响，分流面至今尚无简单决定的方法。
第二章 挤压分类及基本原理
第二节 挤压变形的应力与应变
将圆柱体坯料切成两块，见图2-1(a)。在其中的一块剖 面刻上均匀的网格，并在剖面上涂润滑油，再与另一块的 剖面拼合在一起放入挤压凹模模腔内进行正挤压。当挤 压至某一时刻时停止挤压，取出试件，将试件沿拼合面 分开，此时可以观察到坐标网格的变化情况。

5-3_冷挤压的许用变形程度汇总

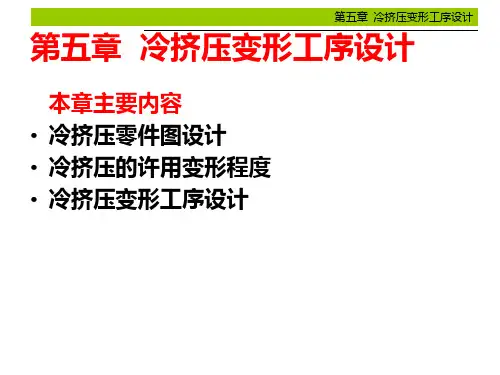

第五章 冷挤压变形工序设计
4）模具工作部分的结构形式
Hale Waihona Puke 模具工作部分的形状不同，成形相同挤压件所 需的单位压力是不一样的，因此，许用变形程度 也就不一样。
5）坯料表面润滑状态 毛坯表面润滑条件好坏直接影响到单位挤压力 的大小，因此，润滑条件的优劣理应对许用变形 程度值有较大的影响。
第五章 冷挤压变形工序设计
第五章 冷挤压变形工序设计
黑色金属正挤压的许用变形程度
1一模具的许用单位压力为2500MPa 2一模具的许用单位压力为2000MPa
第五章 冷挤压变形工序设计
2、反挤压的许用变形程度
反挤压时，毛坯材料硬度与许用变形程度的关 系见下图。该关系曲线由实验测得，其试验条件 是：毛坯的相对高度h0／d0＝1.0、经退火软化 、表面磷化加皂化处理，模具的许用单位压力分 别为 2000MPa和2500MPa。
第五章 冷挤压变形工序设计
第五章 冷挤压变形工序设计
黑色金属反挤压的许用变形程度 1一模具的许用单位压力为2500MPa 2一模具的许用单位压力为2000MPa
第五章 冷挤压变形工序设计
反挤压的最大变形程度随坯料硬度的 增加而减小，最小变形程度随坯料硬度的增 加而 上升。
第五章 冷挤压变形工序设计
碳钢和某些低合金钢的许用变形程度
注：1.润滑条件良好。2．低强度金属取上限，高强度金属取下限。
第五章 冷挤压变形工序设计
三、黑色金属的许用变形程度
1、正挤压的许用变形程度
正挤压时，毛坯材料硬度与许用变形程度的关 系见下图。该关系曲线由实验测得，其试验条件 是：毛坯的相对高度h0／d0=1.0、凹模锥角α ＝ 120°、毛坯经退火软化、表面磷化加皂化处理， 模具的许用单位压力分别为2000MPa和 2500MPa。

5-3_冷挤压的许用变形程度


第五章 冷挤压变形工序设计
黑色金属正挤压的许用变形程度
1一模具的许用单位压力为2500MPa 2一模具的许用单位压力为2000MPa
第五章 冷挤压变形工序设计
2、反挤压的许用变形程度
反挤压时，毛坯材料硬度与许用变形程度的 关系见下图。该关系曲线由实验测得，其试验条 件是：毛坯的相对高度h0／d0＝1.0、经退火软化 、表面磷化加皂化处理，模具的许用单位压力分 别为 2000MPa和2500MPa。
第五章 冷挤压变形工序设计
2、反挤压杯形件的一次成形范围
反挤压杯形件的典型形状 a)直孔杯形件 b)阶梯孔杯形件
第五章 冷挤压变形工序设计
1) 孔的深度h 为了保证反挤压凸模在挤压过程中不失去稳 定性，孔的深度h应受凸模长径比的限制。以此为 依据，对于不同材料杯形件允许的相对孔深h／d1 分别为 有色金属及其合金杯形件 3～6 黑色金属杯形件 2～3
第五章 冷挤压变形工序设计
1)
毛坯高径比h0/d0正挤压时
毛坯高径比h0/d0(h0为毛坯高度；d0为毛坯直 径，d0≈D；D为挤压件头部直径)过大，必然会加大 摩擦阻力，增大挤压力，见下图。 由图可以看出，挤压力增大倍数n随高径比 h0/d0增大而加大，为了不使单位挤压力超出许用值 ，一般应限制h0/d0≤8。
挤压件材料种类 许用变形程 度取值(％) 98 壁厚尺寸界限 许用比值s0／D ≥1／200 极限值／mm ≥0．1
纯铝、纯铜等
硬铝、黄铜等
钢
85
75
≥1／25
≥1／15
≥0．8
≥1．0
注：D——反挤杯形件外径。
第五章 冷挤压变形工序设计
4) 内孔径d1
为了保证反挤压时不超出模具的许用单位压 力，根据反挤压单位压力与变形程度的关系，内 孔径d1的一次成形范围应受最小和最大许用变形 程度的限制。 例如，黑色金属反挤压时，合适的变形程度 应在下述范围内25％≤εA≤75%，经换算后，内 孔径d1一次成形范围应为0．5D≤d1≤0．86D

地震模拟挤压实验报告(3篇)

第1篇一、实验背景地震作为一种自然灾害，给人类生命财产带来了极大的威胁。

为了提高地震救援能力，我国科研机构开展了地震模拟挤压实验，以研究地震发生时建筑物结构受力情况及人员被困状态。

本实验旨在模拟地震发生时建筑物结构变形和人员被困情况，为地震救援提供理论依据和技术支持。

二、实验目的1. 了解地震发生时建筑物结构变形规律；2. 研究地震模拟挤压过程中人员被困状态；3. 探索地震救援技术手段，提高救援成功率。

三、实验方法1. 实验设备：地震模拟挤压实验台、钢筋砼模型、传感器、数据采集系统等；2. 实验材料：钢筋、混凝土、钢筋砼构件等；3. 实验步骤：（1）搭建钢筋砼模型，模拟建筑物结构；（2）将传感器安装在钢筋砼模型上，实时监测结构变形；（3）对钢筋砼模型进行地震模拟挤压实验，记录结构变形数据；（4）观察并记录人员被困状态，分析救援难点；（5）根据实验数据，分析地震救援技术手段。

四、实验结果与分析1. 建筑物结构变形规律实验结果显示，在地震模拟挤压过程中，建筑物结构变形具有以下规律：（1）结构变形初期，构件出现裂缝，裂缝宽度随挤压强度增大而增大；（2）结构变形中期，裂缝扩展，构件出现剪切破坏；（3）结构变形后期，构件出现塑性变形，最终导致结构失效。

2. 人员被困状态实验结果表明，在地震模拟挤压过程中，人员被困状态如下：（1）被困人员可能位于建筑物内部或坍塌的废墟中；（2）被困人员可能受到压伤、骨折等伤害；（3）被困人员可能面临缺氧、脱水等生命危险。

3. 地震救援技术手段根据实验结果，提出以下地震救援技术手段：（1）生命迹象搜索：利用声波、红外线等设备，搜索被困人员生命迹象；（2）横向安全破拆救援：采用液压剪、电锯等工具，破拆建筑物结构，为救援人员提供通道；（3）车辆挤压破拆救援：使用专用破拆工具，破拆被困人员周围的车辆等障碍物；（4）受限空间救援：采用专用救援设备，将被困人员从狭窄空间中救出；（5）斜向支撑破拆：在救援过程中，采用斜向支撑破拆，保证救援人员安全。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
度来衡量（hs）。
死区的作用：对提高制品表面质量有利。 原因：死区的顶部能阻碍锭坯表面的杂质与缺陷进入变形
区压缩锥，而流入制品表面。 4、剧烈剪切带：处于快速流动区与死区之间。 5、头部未变形区：棒材前端
一、填充挤压阶段
1、填充系数 λ c λc= F0/Fp F0：挤压筒内孔横截面积
2、镦粗
Fp：锭坯的横截面积
中心缩尾
环形缩尾
皮下缩尾
2、克服缩尾的措施 a.用适当的工艺，确保流动均匀，减少锭尾径向流动； b.进行不完全挤压(可能出现缩尾时，中止挤压，存在压 余，约为锭坯直径的10~30%)； c.脱皮挤压；
e.车皮挤压； f.改善铸锭表面质量，某厂引进气穴铸造 g.锭接锭挤压
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
封闭空间压力高→气泡、起皮
措施：(1)控制长径比 3~4；
(2)梯温挤压（前高后低）
二、基本挤压阶段
1、挤压比 λ= F0/∑F1 制品的断面积为F1
2、变形区内的应力与变形状态
σr≈σθ
|σr |>|σθ|(由中心到边部)
3、主应力分布的不均匀性
轴向 ： |变形区入口|>|变形区出口|
|变形区边部|>|变形区中心|
挤压的品种
棒
(六角棒) (圆棒)
(方棒)
管
(铝பைடு நூலகம்)
(防锈铝管)
(散热器管)
(方管)
(方管)
(方管)
型
(开瓶器型材)
(铝管型材)
(铝型材)
(铝型材) (型管)
挤压时金属的变形特点
◆按流动特征与挤压力的变化规律分成三个阶段
填充挤压阶段：即开始挤压阶段，金属充满挤压筒和模孔，挤
压力急剧上升；
基本挤压阶段：即稳定挤压阶段，挤压力随锭坯长度缩短、表
4、根据材料的受力情况 普通挤压 静液挤压
三、挤压的优点与缺点
1、优点 (1) 强烈的三向压应力状态； (2) 断面形状复杂； (3) 灵活性，多品种、多规格； (4) 尺寸精度、表面质量好于热轧； (5) 易实现生产过程的自动化和封闭化。
2、缺点 (1) 废料损失大 10-15%； (2) 加工速度低；(摩擦大，温度升高，易产生废品) (3) 长度与断面上组织和性能不均匀； (4) 工具消耗大。
径向 ： |变形区入口|>|变形区出口|
|变形区边部|>|变形区中心|
三、挤压终了阶段
1、死区引起的缩尾
中心流动快，体积供应不足,边部金属向中部转移，形成挤压缩尾。
中心缩尾：后死区小(氧化皮等缺陷带入中心，彼此不能焊合) 环形缩尾：后死区大(挤压垫和挤压筒交界角落处金属沿后端
难变形区流向中间层)
皮下缩尾：剧烈剪切带与死区发生断裂或形成滞流区， 死区金属参与流动。
面摩擦力总量减小；
终了挤压阶段：即紊流挤压阶段，工具对金属的冷却，强烈的
摩擦，使挤压力上升。
◆用网格法研究的结果
挤压流线
1 、变形区（压缩锥）：纵向线在进出压缩锥时，发生方向相
反的两次弯曲，其弯曲的角度由外层向内逐渐减小，挤压中心线 上的纵向线不发生弯曲。 当金属进入压缩锥后，径向和周向承受压缩变形，轴向延伸变形。
2、横向线弯曲，中心超前，越接近出口面其弯曲越大(中心
金属流速>边部)。 a. 边部非矩形，中部近矩形 b. 边部剪切变形>中心剪切变形 c. 边部总延伸>中部总延伸(或外层金属的主延伸变形>内层) d. 纵向上总延伸：前端<后端 e. 纵向上边部延伸：前端>后端
3、存在两个难变形区，前死区，后死区。一般指前死区，用高
挤压时的变形规律
挤压的基本方法

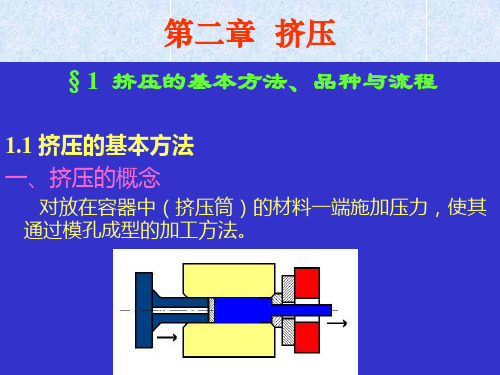

一、挤压的概念
对放在容器中（挤压筒）的材料一端施加压力，使其 通过模孔成型的加工方法。
二、分类
1、根据制品特征 实心挤压：如棒； 空心挤压：如管； 型材挤压：如型
2、根据材料流出模孔的方向与挤压杆运动方向 正向挤压：相同
反向挤压：相反
3、根据挤压力的传输介质 油压 水压
