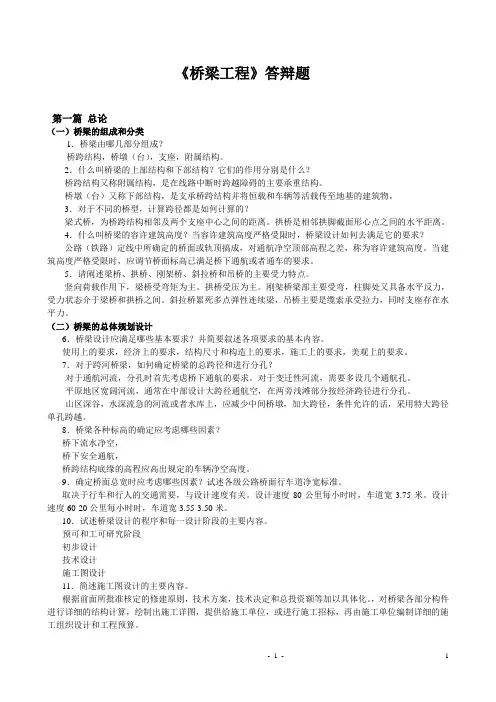

《桥梁工程》答辩题第一篇总论（一）桥梁的组成和分类1．桥梁由哪几部分组成？桥跨结构，桥墩（台），支座，附属结构。

2．什么叫桥梁的上部结构和下部结构？它们的作用分别是什么？桥跨结构又称附属结构，是在线路中断时跨越障碍的主要承重结构。

桥墩（台）又称下部结构，是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。

3．对于不同的桥型，计算跨径都是如何计算的？梁式桥，为桥跨结构相邻及两个支座中心之间的距离。

拱桥是相邻拱脚截面形心点之间的水平距离。

4．什么叫桥梁的容许建筑高度？当容许建筑高度严格受限时，桥梁设计如何去满足它的要求？公路（铁路）定线中所确定的桥面或轨顶搞成，对通航净空顶部高程之差，称为容许建筑高度。

当建筑高度严格受限时，应调节桥面标高已满足桥下通航或者通车的要求。

5．请阐述梁桥、拱桥、刚架桥、斜拉桥和吊桥的主要受力特点。

竖向荷载作用下，梁桥受弯矩为主。

拱桥受压为主。

刚架桥梁部主要受弯，柱脚处又具备水平反力，受力状态介于梁桥和拱桥之间。

斜拉桥累死多点弹性连续梁，吊桥主要是缆索承受拉力，同时支座存在水平力。

（二）桥梁的总体规划设计6．桥梁设计应满足哪些基本要求？并简要叙述各项要求的基本内容。

使用上的要求，经济上的要求，结构尺寸和构造上的要求，施工上的要求，美观上的要求。

7．对于跨河桥梁，如何确定桥梁的总跨径和进行分孔？对于通航河流，分孔时首先考虑桥下通航的要求。

对于变迁性河流，需要多设几个通航孔。

平原地区宽阔河流，通常在中部设计大跨径通航空，在两旁浅滩部分按经济跨径进行分孔。

山区深谷，水深流急的河流或者水库上，应减少中间桥墩，加大跨径，条件允许的话，采用特大跨径单孔跨越。

8．桥梁各种标高的确定应考虑哪些因素？桥下流水净空，桥下安全通航，桥跨结构底缘的高程应高出规定的车辆净空高度。

9．确定桥面总宽时应考虑哪些因素？试述各级公路桥面行车道净宽标准。

取决于行车和行人的交通需要，与设计速度有关。

设计速度80公里每小时时，车道宽3.75米。

1 方案拟订与比选1.1 设计资料(1）技术指标：汽车荷载：公路—I级桥面宽度:26m采用双幅（12+2×0.5）m（2）设计洪水频率：百年一遇；（3)通航等级：无；(4)地震动参数：地震动峰值加速度0.05g，地震动反应谱特征周期0。

35s,相当于原地震基本烈度VI度。

1.2 设计方案鉴于展架桥地质地形情况。

该处地势平缓，故比选方案主要采用简支梁桥和连续梁桥形式。

根据安全、适用、经济、美观的设计原则，我初步拟定了三个方案。

1。

2。

1 方案一：(8×40）m预应力混凝土简支T型梁桥本桥的横截面采用T型截面（如图1—1).防收缩钢筋采用下密上疏的要求布置所有钢筋的焊缝均为双面焊，因为该桥的跨度较大，预应力钢筋采用特殊的形式（如图1—2)布置,这样不仅有利于抗剪，而且在拼装完成后,在桥面上进行张拉，可防止梁上缘开裂。

优点:制造简单,整体性好,接头也方便，而且能有效的利用现代高强材料，减少构件截面,与钢筋混凝土相比，能节省钢材，在使用荷载下不出现裂缝等。

缺点：预应力张拉后上拱偏大，影响桥面线形，使桥面铺装加厚等。

施工方法：采用预制拼装法（后张法）施工,即先预制T型梁,然后用大型机械吊装的一种施工方法。

其中后张法的施工流程为：先浇筑构件混凝土,并在其中预留孔道，待混凝土达到要求强度后，将预应力钢筋穿入预留的孔道内，将千斤顶支承与混凝土构件端部，张拉预应力钢筋，使构件也同时受到反力压缩.待张拉到控制拉力后，即用夹片锚具将预应力钢筋锚固于混凝土构件上，使混凝土获得并保持其预压应力.最后，在预留孔道内压注水泥浆。

，使预应力钢筋与混凝土粘结成为整体.桥中心桩号1：1000立 面卵石卵石卵石亚粘土亚粘土亚粘土淤泥质土淤泥质土淤泥质土细砂细砂亚砂土亚砂土亚砂土 立面图（尺寸单位：cm ）图2图1图1—1 （尺寸单位：cm ） 图1—21。

2。

2 方案二：（86+148+86)m 预应力混凝土连续箱形梁桥本桥采用单箱单室（如图1—3）的截面形式及立面图(如图1-4)，因为跨度很大（对连续梁桥）,在外载和自重作用下,支点截面将出现较大的负弯矩，从绝对值来看，支点截面的负弯矩大于跨中截面的正弯矩，因此，采用变截面梁能符合梁的内力分布规律，变截面梁的变化规律采用二次抛物线。

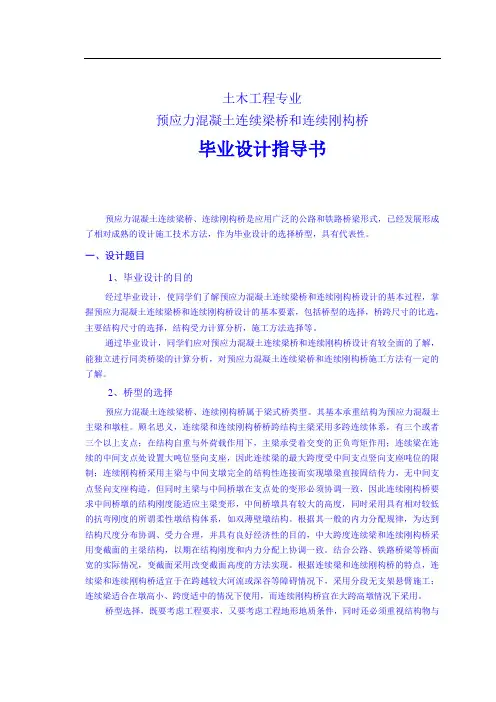

土木工程专业预应力混凝土连续梁桥和连续刚构桥毕业设计指导书预应力混凝土连续梁桥、连续刚构桥是应用广泛的公路和铁路桥梁形式，已经发展形成了相对成熟的设计施工技术方法，作为毕业设计的选择桥型，具有代表性。

一、设计题目1、毕业设计的目的经过毕业设计，使同学们了解预应力混凝土连续梁桥和连续刚构桥设计的基本过程，掌握预应力混凝土连续梁桥和连续刚构桥设计的基本要素，包括桥型的选择，桥跨尺寸的比选，主要结构尺寸的选择，结构受力计算分析，施工方法选择等。

通过毕业设计，同学们应对预应力混凝土连续梁桥和连续刚构桥设计有较全面的了解，能独立进行同类桥梁的计算分析，对预应力混凝土连续梁桥和连续刚构桥施工方法有一定的了解。

2、桥型的选择预应力混凝土连续梁桥、连续刚构桥属于梁式桥类型。

其基本承重结构为预应力混凝土主梁和墩柱。

顾名思义，连续梁和连续刚构桥桥跨结构主梁采用多跨连续体系，有三个或者三个以上支点；在结构自重与外荷载作用下，主梁承受着交变的正负弯矩作用；连续梁在连续的中间支点处设置大吨位竖向支座，因此连续梁的最大跨度受中间支点竖向支座吨位的限制；连续刚构桥采用主梁与中间支墩完全的结构性连接而实现墩梁直接固结传力，无中间支点竖向支座构造，但同时主梁与中间桥墩在支点处的变形必须协调一致，因此连续刚构桥要求中间桥墩的结构刚度能适应主梁变形，中间桥墩具有较大的高度，同时采用具有相对较低的抗弯刚度的所谓柔性墩结构体系，如双薄壁墩结构。

根据其一般的内力分配规律，为达到结构尺度分布协调、受力合理，并具有良好经济性的目的，中大跨度连续梁和连续刚构桥采用变截面的主梁结构，以期在结构刚度和内力分配上协调一致。

结合公路、铁路桥梁等桥面宽的实际情况，变截面采用改变截面高度的方法实现。

根据连续梁和连续刚构桥的特点，连续梁和连续刚构桥适宜于在跨越较大河流或深谷等障碍情况下，采用分段无支架悬臂施工；连续梁适合在墩高小、跨度适中的情况下使用，而连续刚构桥宜在大跨高墩情况下采用。

西南交通大学本科毕业设计（论文）高速铁路(60+108+60)m 预应力混凝土连续梁桥设计年级:学号:姓名:专业:指导老师:2013年 6 月院系专业年级姓名题目指导教师评语指导教师 (签章)评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月毕业设计（论文）任务书班级学生姓名学号发题日期：2013年3月 4 日完成日期：2013年6月19日题目高速铁路(60+108+60)m预应力混凝土连续梁桥设计1.目的、意义培养土木工程专业本科毕业生综合应用大学所学的各门基础课和专业课知识，并结合相关设计规范，掌握桥梁设计的基本原理和方法，独立完成一座桥梁的设计工作的能力，熟悉有关设计规范的应用和相关桥梁专业计算软件的使用所做的设计工作应该满足相关规范的要求。

设计计算无误，数据表格化；文整说明简明扼要，条理清晰。

通过设计，提高学生分析问题、解决问题的能力，达到桥梁工程设计人员的初步水平，为将来走上工作岗位打下良好的基础。

2.设计基础资料(1) 设计标准：高速铁路，双线，设计速度350km/h，按ZK荷载设计；无碴轨道。

(2) 桥面布置：桥面宽度12m。

线间距5m。

建筑限界按净高为7.25m，双线净宽9.88m。

(3) 桥面线形：平面为直线，纵坡为平坡，中跨桥面跨中高程为500m。

桥面横坡：2%。

(4) 设计基准温度20°C，体系温度变化：±20°C。

(5) 基础变位：相邻墩台基础不均沉降1cm。

(6) 基本风压：500Pa。

其它基础资料见提供的附图（电子版）。

3.设计规范(1) 《铁路技术管理规程》（铁道部令第29号）(2) 《铁路桥涵设计基本规范》（TB10002.1－2005）(3) 《铁路桥梁钢结构设计规范》（TB 10002.2-2005）(4) 《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3-2005）(5) 《铁路桥涵砼和砌体结构设计规范》（TB-10002.4-2005）(6) 《铁路桥涵地基和基础设计规范》（TB10002.5-2005）(7) 《高速铁路设计规范》（试行）(TB 10621-2009)(8) 《铁路桥涵施工技术规范》（TB10203-2002）4.材料规格(1) 主梁混凝土：C55级混凝土；(2) 主墩混凝土：C50级混凝土；(3) 预应力钢筋及锚具：预应力钢绞线：符合美国ASTM A416—97A标准，270级高强度低松弛钢绞线，其标准强度fpk=1860Mpa，Ep=1.95×105Mpa，松弛率小于0.035，用于全桥纵向预应力钢束和主桥横桥向预应力钢束及部分竖向预应力钢束。
