EASY 时间继电器操作说明

时间继电器怎么调时间？工作原理及种类等内容讲解时间继电器，是一种延长启动或关闭时间的一种电器元件，你可以把它理解为一个简单的定时器，定时开关，它主要应用于各类机器的控制电路中，是使用低电压小电流控制高电压大电流的一种常见的工业电器元件。

对于时间继电器，大家想要了解更多吗？那么接下来小编就为大家讲解一下时间继电器怎么调时间？工作原理、种类、接线方法、作用、主要功能、选型方法及保护方法。

时间继电器怎么调时间？(1)调整静铁心与衔铁间的非导磁性垫片非导磁性垫片不同厚度改变了工作气隙，气隙改变后，衔铁闭合后的稳定磁通也随之改变，由于磁通在正常工作时已接近饱和，气隙改变不大时对稳定磁通的大小几乎没有影响，但接入一定厚度的垫片将使剩磁通明显改变，因而改变了磁通变化曲线的位置，在释放弹簧松紧一定情况下，释放磁通不变，因此增加垫片的厚度可以减少延时；反之将增加延时。

非导磁性垫片一般用磷铜片制成，厚度为0.1、0.2、0.3mm,这种调节延时的方法为阶梯调节，故用于粗调。

2、调节释放弹簧释放弹簧越紧，反力越大，衔铁越易打开，延时越小，反之释放弹簧越松，则延时越大，释放弹簧的调节有一定限度，不能无限制地调松释放弹簧以达到延时增大，因为弹簧过松，延时会不准确，甚至衔铁会不能释放；同样也不能使弹簧过紧，以免衔铁不能吸合，这种方法可以连续平滑调节，故用于细调。

时间继电器工作原理当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开，但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降，经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合，从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间，延时时间的长短可以用螺钉调节空气室进气孔的大小来改变，吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

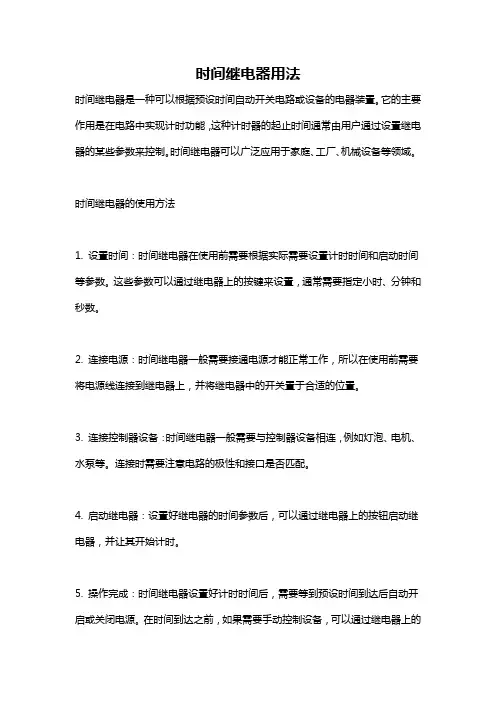

时间继电器用法
时间继电器是一种可以根据预设时间自动开关电路或设备的电器装置。

它的主要作用是在电路中实现计时功能，这种计时器的起止时间通常由用户通过设置继电器的某些参数来控制。

时间继电器可以广泛应用于家庭、工厂、机械设备等领域。

时间继电器的使用方法
1. 设置时间：时间继电器在使用前需要根据实际需要设置计时时间和启动时间等参数。

这些参数可以通过继电器上的按键来设置，通常需要指定小时、分钟和秒数。

2. 连接电源：时间继电器一般需要接通电源才能正常工作，所以在使用前需要将电源线连接到继电器上，并将继电器中的开关置于合适的位置。

3. 连接控制器设备：时间继电器一般需要与控制器设备相连，例如灯泡、电机、水泵等。

连接时需要注意电路的极性和接口是否匹配。

4. 启动继电器：设置好继电器的时间参数后，可以通过继电器上的按钮启动继电器，并让其开始计时。

5. 操作完成：时间继电器设置好计时时间后，需要等到预设时间到达后自动开启或关闭电源。

在时间到达之前，如果需要手动控制设备，可以通过继电器上的
按键来实现。

时间继电器的应用范围
1. 灯光控制：时间继电器可以根据预设时间自动控制灯光的开关，节约能源。

2. 水泵控制：时间继电器可以根据预设时间控制水泵的开关，使水资源的利用更加合理。

3. 电机控制：时间继电器可以帮助控制电动机的启停，实现自动化控制，提高生产效率。

4. 空调控制：时间继电器可以根据预设的时间自动开启和关闭空调，减少能源消耗。

总之，时间继电器是一种灵活方便的电器装置，可以根据预设时间自动控制各种电气设备的开关，广泛应用于各种场合。

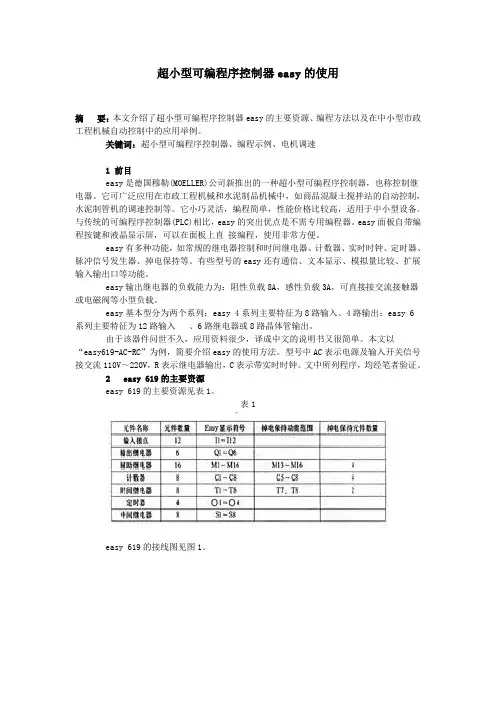

超小型可编程序控制器easy的使用摘要：本文介绍了超小型可编程序控制器easy的主要资源、编程方法以及在中小型市政工程机械自动控制中的应用举例。

关键词：超小型可编程序控制器、编程示例、电机调速1 前目easy是德国穆勒(MOELLER)公司新推出的一种超小型可编程序控制器，也称控制继电器。

它可广泛应用在市政工程机械和水泥制品机械中，如商品混凝土搅拌站的自动控制，水泥制管机的调速控制等。

它小巧灵活，编程简单，性能价格比较高，适用于中小型设备。

与传统的可编程序控制器(PLC)相比，easy的突出优点是不需专用编程器。

easy面板自带编程按键和液晶显示屏，可以在面板上直接编程，使用非常方便。

easy有多种功能，如常规的继电器控制和时间继电器、计数器、实时时钟、定时器、脉冲信号发生器、掉电保持等。

有些型号的easy还有通信、文本显示、模拟量比较、扩展输入输出口等功能。

easy输出继电器的负载能力为：阻性负载8A，感性负载3A，可直接接交流接触器或电磁阀等小型负载。

easy基本型分为两个系列：easy 4系列主要特征为8路输入、4路输出；easy 6系列主要特征为12路输入、6路继电器或8路晶体管输出。

由于该器件问世不久，应用资料很少，译成中文的说明书又很简单。

本文以“easy619-AC-RC”为例，简要介绍easy的使用方法。

型号中AC表示电源及输入开关信号接交流110V～220V，R表示继电器输出，C表示带实时时钟。

文中所列程序，均经笔者验证。

2 easy 619的主要资源easy 619的主要资源见表1。

表1easy 619的接线图见图1。

图1注意：接线时接至easy输入端的均为常开触点。

原继电器控制电气原理图中的常闭触点可在easy编程时在开关符号处加上划线表示。

如easy的l号输人开关闭合，编程时11表示常开触点闭合，／1 1表示常闭触点断开(本文中“／I”即表示“i”，余类推)。

3．使用电路图编程easy的编程直接使用电路图，与常规的继电器控制原理图接近。

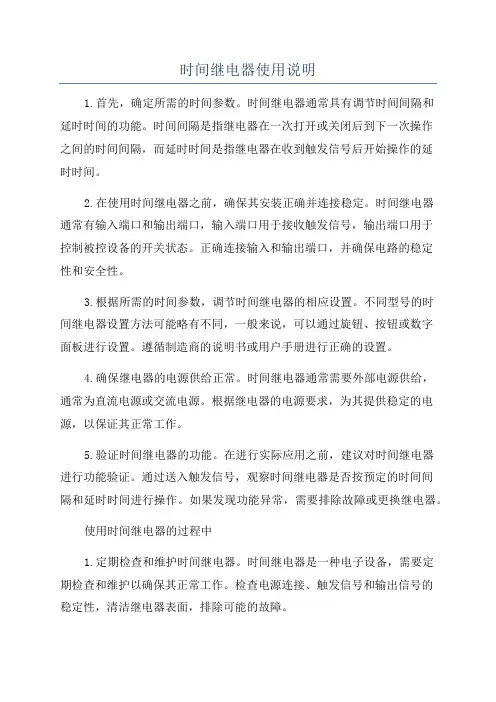

时间继电器使用说明1.首先，确定所需的时间参数。

时间继电器通常具有调节时间间隔和延时时间的功能。

时间间隔是指继电器在一次打开或关闭后到下一次操作之间的时间间隔，而延时时间是指继电器在收到触发信号后开始操作的延时时间。

2.在使用时间继电器之前，确保其安装正确并连接稳定。

时间继电器通常有输入端口和输出端口，输入端口用于接收触发信号，输出端口用于控制被控设备的开关状态。

正确连接输入和输出端口，并确保电路的稳定性和安全性。

3.根据所需的时间参数，调节时间继电器的相应设置。

不同型号的时间继电器设置方法可能略有不同，一般来说，可以通过旋钮、按钮或数字面板进行设置。

遵循制造商的说明书或用户手册进行正确的设置。

4.确保继电器的电源供给正常。

时间继电器通常需要外部电源供给，通常为直流电源或交流电源。

根据继电器的电源要求，为其提供稳定的电源，以保证其正常工作。

5.验证时间继电器的功能。

在进行实际应用之前，建议对时间继电器进行功能验证。

通过送入触发信号，观察时间继电器是否按预定的时间间隔和延时时间进行操作。

如果发现功能异常，需要排除故障或更换继电器。

使用时间继电器的过程中1.定期检查和维护时间继电器。

时间继电器是一种电子设备，需要定期检查和维护以确保其正常工作。

检查电源连接、触发信号和输出信号的稳定性，清洁继电器表面，排除可能的故障。

2.遵循使用指南和安全规范。

根据时间继电器的使用指南和安全规范操作，并遵循相关法律法规。

不正确的操作或安装可能会导致电击、火灾或其他安全事故。

3.留意继电器的额定参数。

时间继电器通常具有最大电流和电压额定值。

在使用过程中，确保被控设备的电流和电压符合继电器的额定参数，并不要超过其额定值，以免造成设备故障或损坏。

4.尽量避免长时间连续使用。

时间继电器通常设计用于间歇性操作，长时间连续使用可能会对继电器产生过大的负荷压力，导致故障或寿命缩短。

如果需要长时间持续操作，考虑使用额定功率更大的继电器或其他电控设备。

时间继电器说明书时间继电器说明书1. 简介时间继电器是一种电气设备，用于控制电路在特定时间间隔内的开关操作。

它可以在预定的时间后自动打开或关闭电路，用户可以根据自己的需要调整时间间隔。

时间继电器广泛应用于定时控制、定时报警、定时通断以及定时计量等领域。

2. 工作原理时间继电器的工作原理是基于电磁吸合和释放机制。

它由一个电磁线圈和一个触点组成。

当电磁线圈通电时，产生一个磁场使触点闭合，电路闭合；当电磁线圈断电时，触点打开，电路断开。

通过调整电磁线圈通电的时间和断电的时间，可以实现定时开关的功能。

3. 安装和接线时间继电器的安装和接线相对简单，但需要注意以下事项：- 首先，确保切断电源，以避免触电和设备损坏。

- 确认继电器的额定电压和工作电压是否匹配。

- 将时间继电器连接到电路中，注意正确连接继电器的输入和输出端子。

- 根据需要，可以采用螺丝、焊接或插件等方式固定时间继电器。

4. 使用方法使用时间继电器时，用户需要调整时间继电器的参数以实现所需的定时功能。

具体操作步骤如下：1. 通电：将时间继电器连接到电源电路中，确保电源稳定。

2. 设置时间：根据所需的定时时间，调整继电器上的旋钮或按键，设置合适的工作时间。

3. 开始运行：确认时间设置无误后，打开电源，时间继电器将开始按照设置的时间间隔进行开关操作。

5. 注意事项在使用时间继电器时，需要注意以下事项：- 请按照设备说明书上的电气参数和使用条件来使用时间继电器，避免过压或过载造成的设备损坏。

- 请定期检查和清洁时间继电器，确保其正常工作。

如发现继电器产生异常声音、发热或其他故障，请立即停止使用，并寻找专业人士进行维修或更换。

- 在操作和维护时间继电器时，务必切断电源，以免触电和电路损坏。

- 请妥善保管时间继电器的使用说明书和保修卡，以备将来查询或维修。

6. 常见问题解答问题1：继电器无法正常工作，怎么办？- 解决方法：首先检查电源线是否连接正确，电压是否稳定；其次，检查继电器的触点是否清洁，是否存在松动或损坏；最后，检查继电器的参数设置是否正确。

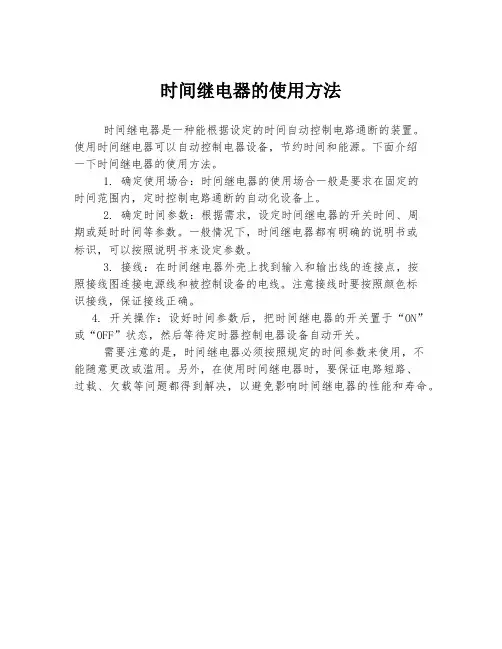

时间继电器的使用方法
时间继电器是一种能根据设定的时间自动控制电路通断的装置。

使用时间继电器可以自动控制电器设备，节约时间和能源。

下面介绍
一下时间继电器的使用方法。

1. 确定使用场合：时间继电器的使用场合一般是要求在固定的
时间范围内，定时控制电路通断的自动化设备上。

2. 确定时间参数：根据需求，设定时间继电器的开关时间、周
期或延时时间等参数。

一般情况下，时间继电器都有明确的说明书或
标识，可以按照说明书来设定参数。

3. 接线：在时间继电器外壳上找到输入和输出线的连接点，按
照接线图连接电源线和被控制设备的电线。

注意接线时要按照颜色标
识接线，保证接线正确。

4. 开关操作：设好时间参数后，把时间继电器的开关置于“ON”或“OFF”状态，然后等待定时器控制电器设备自动开关。

需要注意的是，时间继电器必须按照规定的时间参数来使用，不
能随意更改或滥用。

另外，在使用时间继电器时，要保证电路短路、
过载、欠载等问题都得到解决，以避免影响时间继电器的性能和寿命。

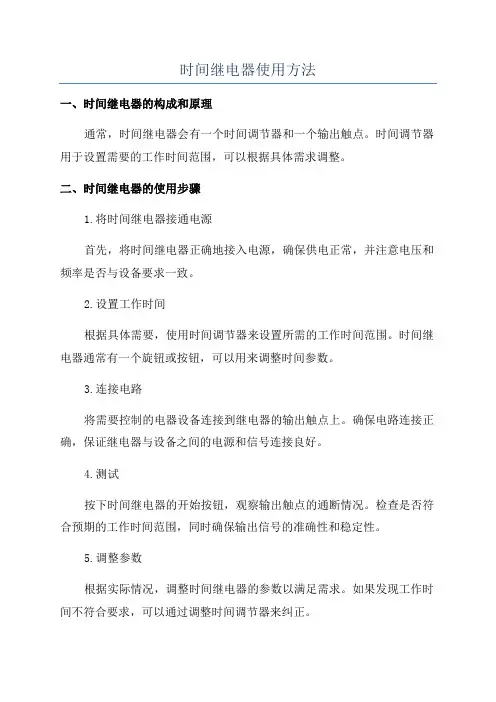

时间继电器使用方法一、时间继电器的构成和原理通常，时间继电器会有一个时间调节器和一个输出触点。

时间调节器用于设置需要的工作时间范围，可以根据具体需求调整。

二、时间继电器的使用步骤1.将时间继电器接通电源首先，将时间继电器正确地接入电源，确保供电正常，并注意电压和频率是否与设备要求一致。

2.设置工作时间根据具体需要，使用时间调节器来设置所需的工作时间范围。

时间继电器通常有一个旋钮或按钮，可以用来调整时间参数。

3.连接电路将需要控制的电器设备连接到继电器的输出触点上。

确保电路连接正确，保证继电器与设备之间的电源和信号连接良好。

4.测试按下时间继电器的开始按钮，观察输出触点的通断情况。

检查是否符合预期的工作时间范围，同时确保输出信号的准确性和稳定性。

5.调整参数根据实际情况，调整时间继电器的参数以满足需求。

如果发现工作时间不符合要求，可以通过调整时间调节器来纠正。

6.固定时间继电器在进行实际应用之前，应将时间继电器固定在合适的位置。

避免受到外部干扰，确保可靠性和稳定性。

7.进行正常运行在完成以上步骤后，确认时间继电器已按要求开始正常运行。

确保继电器的工作稳定，并根据需要进行进一步的调整。

三、时间继电器的注意事项1.合理选择时间继电器的类型和规格，以满足设备的需求。

2.根据操作手册或使用说明书，正确理解和使用时间继电器。

3.熟悉电路布线图和接线图，确保正确连接电路。

4.避免时间继电器过负荷工作，以免影响其寿命和性能。

5.定期检查并维护时间继电器，确保其正常运行和灵敏度。

6.在使用时间继电器的过程中，特别是在进行调整和更改参数时，应注意安全措施，以避免电击和其他安全风险。

四、时间继电器的应用范围1.家电中，时间继电器可以用于控制空调、洗衣机、燃气炉等设备的开/关机时间，实现自动化控制。

2.工业设备中，时间继电器可用于控制机械、仪器、电机等设备的工作时间，实现自动化生产。

3.交通信号灯中，时间继电器可用于控制红绿灯的换灯时间，保证交通流畅和安全。

继电器的使用说明第一节继电器原理知识首先，继电器的定义是一种自动控制装置，当输入量(电、磁、声、光、热)达到一定值时，输出量会发生飞跃性的变化。

继电器是具有隔离功能的自动开关元件。

它广泛应用于遥控、遥测、通信、自动控制、机电一体化和电力电子设备。

它是最重要的控制元素之一。

.继电器通常具有感应机制(输入部件),可以反映某些输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光等)。

)；有一个致动器(输出部分)，可以控制受控电路的“开”和“关”；在继电器的输入部分和输出部分之间，还有一个连接和隔离输入量、处理功能和驱动输出部分的中间机构(驱动部分)。

作为控制元件，继电器具有以下功能:.1)扩大控制范围。

例如，当多触点继电器的控制信号达到一定值时，多电路可以根据触点组的不同形式同时接通、断开和接通。

.2)放大。

例如，灵敏继电器、中间继电器等。

可以用很小的控制量来控制大功率电路。

.3)集成信号。

例如，当多个控制信号以规定的形式输入到多绕组继电器时，通过比较和合成实现预定的控制效果。

4)自动、远程控制和监控。

例如，自动装置上的继电器与其他电器一起，可以形成程序控制电路来实现自动操作。

第二，继电器的工作原理如图所示。

当控制电路中的开关K闭合时，电磁铁将具有磁性，吸引衔铁使继电器触点接通，连接到触点的电源电路将接通。

当控制开关K关闭时，电磁铁的磁性被消除，继电器触点弹簧打开，电源电路也关闭。

第三，继电器的继电器特性当电枢开始拉入时，继电器的输入信号X从零连续增加到动作值xx，并且继电器的输出信号立即从y=0跳到y=ym，也就是说，常开触点从关到开。

一旦触点闭合，输入量x继续增加，并且输出信号y不会再次改变。

当输入值x从大于xx的值下降到xf时，继电器开始释放，常开触点断开(如图1所示)。

我们把继电器的这种特性称为继电器特性，也叫继电器输入——首先，继电器的定义是一种自动控制装置，当输入量(电、磁、声、光、热)达到一定值时，输出量会发生飞跃性的变化。

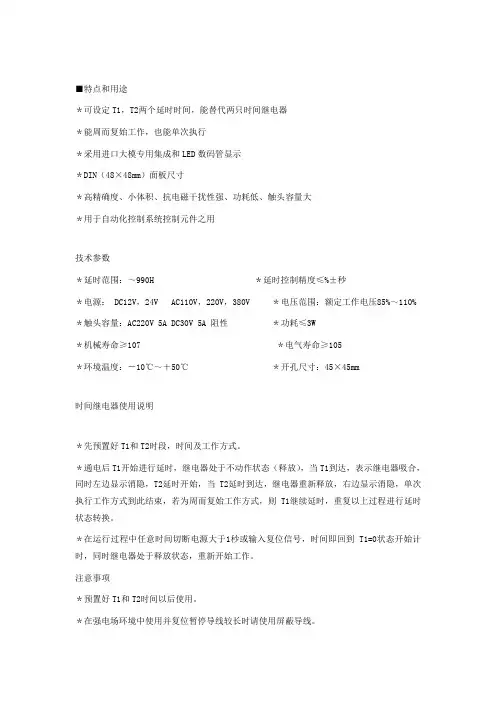

■特点和用途＊可设定T1，T2两个延时时间，能替代两只时间继电器＊能周而复始工作，也能单次执行＊采用进口大模专用集成和LED数码管显示＊DIN（48×48mm）面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：～990H ＊延时控制精度≤%±秒＊电源： DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W＊机械寿命≥107 ＊电气寿命≥105＊环境温度：－10℃～＋50℃ ＊开孔尺寸：45×45mm时间继电器使用说明＊先预置好T1和T2时段，时间及工作方式。

＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。

＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。

注意事项＊预置好T1和T2时间以后使用。

＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。

＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。

＊在较大电流时，请配交流接触器使用型号: HD48S-2Z工作电压：AC220V DC24V下产品说明：先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子秒以上，或断开电源秒以后再接通电源，才能完成设定。

即可实现单次循环,也可实现往复循环.如驱动较大电流应与交流接触器配合使用。

工作方式:往复循环延时触点数量:1组延时触点我想知道用时间继电器控制两个灯泡，其中一个亮2秒后另一个亮2秒。

如此循环动作的电路图怎么画？您好！你看看我的图是否适合你。

时间继电器的使用方法
时间继电器是一种能够按照预定时间进行开关控制的电器元件，广泛应用于定时开关、定时报警、定时控制等领域。

它的使用方法相对简单，但需要注意一些细节，下面就来详细介绍时间继电器的使用方法。

首先，选择合适的时间继电器非常重要。

在选择时间继电器时，需要考虑控制的电压范围、定时范围、接点负载能力等因素。

确保所选的时间继电器能够满足实际控制需求。

接下来，进行接线操作。

将电源正极接入时间继电器的电源输入端，负极接入电源输入端的负极。

然后将负载设备的正极接入时间继电器的接点端，负极接入时间继电器的接点端的负极。

接线完成后，注意检查接线是否牢固，避免出现接触不良或者短路等问题。

调节时间参数是使用时间继电器的关键步骤。

根据实际需求，调节时间继电器上的定时旋钮或者按键，设置所需的定时时间。

有的时间继电器还可以设置定时模式，例如循环定时、单次定时等，根据实际需求进行设置。

在使用时间继电器时，需要注意一些安全事项。

首先，避免超负荷使用时间继电器，以免损坏设备或者引起安全事故。

其次，定期检查时间继电器的工作状态，确保其正常运行。

另外，注意防水防潮，避免时间继电器受潮而影响正常使用。

最后，合理设置时间继电器的工作模式。

根据实际需求，合理安排时间继电器的工作时间和休息时间，避免不必要的能耗浪费。

总的来说，时间继电器的使用方法并不复杂，但需要注意一些细节问题。

正确选择、接线、调节时间参数、注意安全事项和合理设置工作模式是使用时间继电器的关键步骤。

希望本文的介绍能够帮助大家更好地使用时间继电器，实现精确的定时控制。

时间继电器的用法和接法
时间继电器是一种常用的电动开关，它能根据设定的时间和信号触发，实现定时自动控制，从而提高品质。

它替代了以往手动控制的方式，可以
节省人力，而且运行控制更精准可靠。

时间继电器的接法一般分为单相、三相及其它电源几种，比如：
1、单相电源：将时间继电器的引出线接在有效的单相电源上，L-N
接1、2号引出线，N-PE接3、4号引出线，L-PE可不接；
2、三相电源：将时间继电器的引出线接在有效的三相电源上，L-U
接1、4号引出线，L-V接2、5号引出线，L-W接3、6号引出线，N-PE
可不接；
3、变频电源：将时间继电器的引出线接在有效的变频电源上，E-W
接1、4号引出线，U-V接2、5号引出线，N-PE接3、6号引出线，E-PE
可不接；
另外，还可以将时间继电器的引出线接在有效的电容器末端，另一端
接在有效的电源上，以实现滤波抑制干扰的作用。

时间继电器的使用非常简单，只要切换时间设置按钮，设定好时间后
就可以自动控制，大大提高了控制的精确度。

它的安装也非常方便，不需
要改动原有的电源架构，方便快捷，是一款可靠的定时开关控制装置。

时控继电器操作方法
时控继电器是一种能够按照预定的时间开关电路的设备，操作方法如下：
1. 调节时间设置：根据需要，旋转或按压继电器上的时间调节钮或按钮，将所需的开启时间和关闭时间设置到继电器上。

2. 连接电源和电路：将继电器连接到电源线路中，确保电源接头正确地连接到继电器的输入端，并将需要控制的电路连接到继电器的输出端。

3. 启动继电器：根据继电器上的启动按钮或开关，手动启动继电器。

4. 检查和确认：检查继电器是否按照预定的时间开关电路，确认电路的开启和关闭时间是否满足要求。

5. 定期维护和调整：对于长时间使用的时控继电器，定期进行维护和调整，检查时间设置是否准确，电路连接是否正常，并及时更换电池等消耗件。

注意事项：
- 在操作继电器时，要遵守电器设备的安全操作规程，确保操作人员和设备的安全。

- 在连接和操作继电器时，确保电源已经断开，并且按照正确的顺序进行操作。

- 对于不熟悉时控继电器操作的人员，建议阅读设备的使用说明书，或寻求专业人士的帮助。

时间继电器使用说明书时间继电器产品使用说明书西安铁路信号工厂1 概述a)产品特点：时间继电器是属于信号继电器品种之一，是为满足用户对原时间继电器缓吸时间的不同要求而设计的系列继电器，时间继电器（以下简称继电器）继电器有四种缓吸时间可供选择；也可根据用户的要求来改变继电器的缓吸时间。

b)主要用途和适用范围：适用于铁路信号电路或其它控制电路中。

c)品种、规格：分为半导体时间继电器和单片机时间继电器。

d)型号的组成及代表意义：J S B（D） X C — 850线圈电阻插入式信号半导体（单片机）时间继电器e) 使用环境条件（1）温度：-5℃～+40℃；（2）相对湿度：90%以下（+25℃）；（3）气压：不低于70kPa（相当于海拔高度3000m以下）；f)工作条件（1）振动：振频不大于15Hz，振幅不大于0.45mm；（2）工作位置：水平(如图1所示)；（3）周围无引起爆炸危险的有害气体，并应有防尘措施。

2 结构特征及工作原理继电器结构分为接点部分和磁路部分，其核心是采用单结晶体管或单片机延时电路，经过不同的接线，来获得所需的延时，以满足信号电路的需要。

3 产品技术特性3.1 继电器电气特性如表1所示。

表1 电气特性和时间特性（+20℃）各型继电器线圈的电阻值，应符合表2的规定，5Ω以上者，误差应不应超过±10%，将测得的电阻值换算到+20℃时的数值。

按如下公式换算 R 20=)20(1-+t R tα式中：R 20——温度为+20℃时的电阻值，Ω；R t——环境温度为t时测得的电阻值，Ω；t——测量时的环境温度，℃；α——在0℃时被测线圈导体材料的电阻温度系数（铜为0.004 1/℃）。

3.2继电器机械特性见表3所示表3 继电器机械特性3.3继电器接点及插座簧片通以0.5A电流时的接触电阻应不超过表3的规定。

表4 继电器接触电阻3.4在试验的标准大气条件下，继电器和插座的绝缘电阻均不小于100MΩ。

电工知识：时间继电器的接线设置使用，简简单单，明明白
白！
时间继电器有通电延时型，断电延时型，当然线圈电压也有220V 交流，和24V直流，使用之前我们一定要看好线圈电压是多少伏的，那么既然说到时间继电器，我们就想知道时间继电器使用到哪里？比如说两台电机顺序启动，我们可以用时间继电器控制，星三角降压启动，星型形换三角形的时候我们也会用到时间继电器来转换。

接线图：我们以图中通电演示继电器：时间继电器如何使用到实际电路中，我们首先来看时间继电器，接线图，图中为例，我们可以看出时间的2---7是电源。

5------6 常开-延时闭合，5---8常闭，延时断开。

同样的1----3常开延时闭合。

1---4常闭延时断开
时间设置：时间继电器如何设置时间，大家看图中分别有1---2---3---4. 我们结合上图，2--4 1秒 1---4 10秒 2---3 60秒1---3 6分钟
时间继电器器控制灯，延时灯亮，延时灯灭，左图延时断开，所以用到时间继电器1---4 5--8 都是延时断开。

右图：1---3 6---8 延时闭合。

这就是时间继电器使用方法。

总结：时间继电器工作原理，使用方法，如何调整时间，如何控制负载，接线方法，感谢大家阅读，如果您有好的建议意见欢迎下方留言。
