碗扣式脚手架规格

碗扣式脚手架产品详细介绍来源：什么是碗扣式脚手架？碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。

其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。

碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。

在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。

在横杆和斜杆上焊接插头。

组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。

碗扣式钢管脚手架立柱横距为1.2 m，纵距根据脚手架荷载可为1.2 m；1.5 m；1.8 m；2.4 m，步距为1.8 m、2.4 m。

搭设时立杆的接长缝应错开，第一层立杆应用长1.8 m和3.0 m的立杆错开布置，往上均用3.0 m长杆，至顶层再用1.8 m和3.0 m两种长度找平。

高30 m以下脚手架垂直度偏差应控制在1/200以内，高30 m以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100 mm。

一．碗扣式脚手架优缺点评比。

碗扣式脚手架是一种新型承插式钢管脚手架。

脚手架独创了带齿碗扣接头，具有拼拆迅速、省力，结构稳定可靠，配备完善，通用性强，承载力大，安全可靠，易于加工，不易丢失，便于管理，易于运输，应用广泛等特点。

碗扣式脚手架是在一定长度的直径48MM X 3.5MM钢管立杆和顶杆上，每隔600MM 焊下碗扣及限位销，上碗扣则对应套在立杆上并可沿立杆上下滑动。

安装时将上碗扣的缺口对准限位销后，即可将上碗扣抬起（沿立杆向上滑动），把横杆接头插入下碗扣圆槽内，随后将上碗扣沿限位销滑下并沿顺时针方向旋转以扣紧横杆接头，与立杆牢固地连接在一起，形成框架结构。

每个下碗扣内可同时装4横杆接头，位置任意。

优点：（1）多功能：能根据具体施工要求，组成不同组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架，悬挑架等多种功能的施工装备。

也可用于搭设施工棚、料棚、灯塔等构筑物。

特别适合于搭设曲面脚手架和重载支撑架。

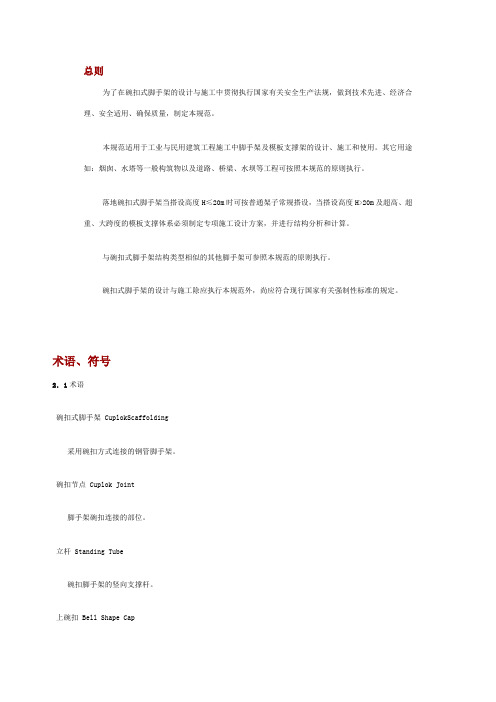

总则为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。

本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。

其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。

落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。

与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。

碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。

术语、符号2．1术语碗扣式脚手架 CuplokScaffolding采用碗扣方式连接的钢管脚手架。

碗扣节点 Cuplok Joint脚手架碗扣连接的部位。

立杆 Standing Tube碗扣脚手架的竖向支撑杆。

上碗扣 Bell Shape Cap沿立杆滑动起锁紧作用的碗扣节点零件。

下碗扣 Bowl Shape Socket焊接于立杆上的碗型节点零件。

立杆连接销 Pin立杆竖向接长连接专用销子。

限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。

横杆 Flat TubeCross碗扣式脚手架的水平杆件。

横杆接头 Spigot焊接于横杆两端的连接件。

专用斜杆：Special Batter Tube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。

水平斜杆 Horizontal SlantTube钢管两端焊有插头的水平连接斜杆。

十字撑 CrossBracing用作双排脚手架竖向加强支撑的构件。

八字斜杆 Splayed Slant Strut斜杆八字型设置方式。

间横杆：Intermediate Flat Tube钢管两端焊有插卡装置的横杆。

挑梁：Bracket脚手架作业平台的挑出构件，分宽挑梁和窄挑梁。

连墙杆 ConnectedAnchor in Wall脚手架与建筑物连接的构件。

碗扣脚手架常用规格碗扣脚手架是一种常见的建筑施工辅助工具，广泛应用于各种建筑工程中。

它的主要作用是提供支撑和稳定的平台，使工人能够安全地进行施工作业。

在使用碗扣脚手架时，了解常用规格可以帮助施工人员选择适当的脚手架，确保施工过程安全顺利。

本文将介绍碗扣脚手架的常用规格。

一、架体高度规格碗扣脚手架的架体高度规格通常以米为单位。

常见的规格包括1.5米、2米、2.5米、3米等。

选择适当的架体高度规格取决于施工工程的实际需求，如楼层高度、工程类型等。

一般情况下，较低的架体高度适用于低楼层施工，而较高的架体高度适用于高层建筑施工。

二、桥架长度规格桥架是碗扣脚手架的主要组成部分，也是施工人员工作的平台。

桥架的长度规格通常以米为单位，常见的规格有1.8米、2.4米、3.0米等。

选择适当的桥架长度规格需要考虑工程的横向距离，确保施工过程中的稳定性和安全性。

三、扣件类型及数量规格碗扣脚手架的连接方式主要依靠扣件。

常用的扣件类型有直通扣件、对接扣件等。

直通扣件适用于直线或单一方向的连接，对接扣件适用于拐角连接。

扣件的数量规格取决于脚手架的结构和使用需求。

在选择扣件时，要根据工程要求和脚手架的设计规范进行计算，确保连接牢固可靠。

四、支撑脚规格支撑脚是碗扣脚手架的重要组成部分，用于支撑整个脚手架的重量。

支撑脚的规格通常以直径为单位，常见的规格有48mm、60mm等。

支撑脚的规格选择要考虑脚手架的负荷要求，确保其能够承受重量并保持稳定。

五、横梁规格碗扣脚手架的横梁是连接桥架和支撑脚的关键部件。

横梁的规格通常以直径为单位，常见的规格有48mm、60mm等。

横梁的规格选择要根据桥架长度和支撑脚的规格进行匹配，确保连接稳固。

六、安全性能要求除了常用规格之外，碗扣脚手架还需要符合一定的安全性能要求。

这些要求包括承载能力、抗风能力、水平稳定性等。

在选择脚手架时，施工单位应仔细核对产品的安全性能指标，确保其符合国家规定的标准和要求。

碗扣式脚手架计算书计算依据：1、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20162、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、脚手架参数风荷载体型系数μs 1计算简图碗扣脚手架剖面图碗扣脚手架正面图碗扣脚手架平面图三、横向水平杆验算横向水平杆钢管类型SPG-90(Φ48X900)横向水平杆自重G khg(kN) 0.036单跨间水平杆根数n jg 2 间水平杆布置方式1步1设横向水平杆抗弯强度设计值[f](N/mm2) 205 横向水平杆截面惯性矩I(mm4) 121900横向水平杆弹性模量E(N/mm2) 206000 横向水平杆截面抵抗矩W(mm3) 5080 承载能力极限状态q=γ0[1.3×(G khg/l b+G kjb×l a/(n jg+1))+0.9×1.5×G kzj×l a/(n jg+1)]=1×[1.3×(0.036/0.90+0.350×1.50/(2.00+1))+0.9×1.5×2.000×1.50/(2.00+1)]=1.629kN/m正常使用极限状态q'=G khg/l b+G kjb×l a/(n jg+1)+G kzj×l a/(n jg+1)=0.036/0.90+0.350×1.50/(2.00+1)+2×1.5/(2+1) =1.215kN/m计算简图如下：1、抗弯验算M max=ql b2/8=1.629×0.902/8=0.165kN.mσ=M max/W=0.165×106/5080=32.478N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=5q'l b4/(384EI)=5×1.215×9004/(384×206000×121900)=0.413mm≤[ν]=min[l b/150，10]=min[900/150，10] =6mm满足要求！3、支座反力计算承载能力极限状态R1=R2=ql b/2=1.629×0.90/2=0.733kN正常使用极限状态R1'=R2'=q'l b/2=1.215×0.90/2=0.547kN4、水平杆接头焊接剪切强度验算τ端部= ql b/2=1.629×0.90/2=0.733kN≤[τ]=25kN满足要求！四、间水平杆验算单跨间水平杆根数n jg 2 间水平杆布置方式1步1设间水平杆钢管类型JSPG-90 间水平杆自重G kjg(kN) 0.044间水平杆抗弯强度设计值[f](N/mm2) 205 间水平杆截面惯性矩I(mm4) 121900间水平杆弹性模量E(N/mm2) 206000 间水平杆截面抵抗矩W(mm3) 5080 承载能力极限状态q=γ0[1.3×(G kjs/l b+G kjb×l a/(n jg+1) )+0.9×1.5×G kzj×l a/(n jg+1)]=1×[1.3×(0.044/0.90+0.350×1.50/(2.00+1))+0.9×1.5×2.000×1.50/(2.00+1)]=1.6 41kN/m正常使用极限状态q'=G kjs/l b+G kjb×l a/(n jg+1)+G kzj×l a/(n jg+1)=0.044/0.90+0.350×1.50/(2.00+1)+2×1.5/(2+1)=1.224kN/m计算简图如下：1、抗弯验算M max=ql b2/8=1.641×0.902/8=0.166kN.mσ=M max/W=0.166×106/5080=32.708N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=5q'l b4/(384EI)=5×1.224×9004/(384×206000×121900)=0.416mm≤[ν]=min[l b/150，10]=min[900/150，10] =6mm满足要求！3、支座反力计算承载能力极限状态R1=R2=ql b/2=1.641×0.90/2=0.738kN正常使用极限状态R1'=R2'=q'l b/2=1.224×0.90/2=0.551kN4、水平杆接头焊接剪切强度验算τ端部= ql b/2=1.641×0.90/2=0.738kN≤[τ]=25kN满足要求！五、纵向水平杆验算由上节可知F1=R1=0.738kN/mq=γ01.3×G kzg/l a=1×1.3×0.060/1.50=0.052kN/m正常使用极限状态F1'=R1'=0.551kN/mq'=G kzg/l a=0.060/1.50=0.040kN/m计算简图如下：1、抗弯验算σ=M max/W=0.384×106/5080=75.517N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算νmax =2.734mm≤[ν]=min[l a/150，10]=min[1500.00/150，10] =10.00mm满足要求！3、水平杆接头焊接剪切强度验算τ端部=0.777kN≤[τ]=25kN满足要求！4、下碗扣组焊后剪切强度验算τ端部=2×0.777+0.733=2.287kN≤[τ]=60kN满足要求！六、荷载计算立杆钢管类型LG-A-180(Φ48X180立杆自重G kl(kN) 0.1020)外斜杆材料形式专用斜杆专用外斜杆WXG-1518(Φ48 ×2340)外斜杆自重G kwg(kN) 0.093 外斜杆布置5跨1设1k(1)、立杆的自重标准值NG1k1外立杆：NG1k1=H×G kl/1.80=19.800×0.102/1.80=1.122kN内立杆：NG1k1=1.122kN(2)、纵向水平杆的自重标准值NG1k2外立杆：NG1k2=G kzg×(n+1)=0.060×(10.00+1)=0.660kN内立杆：NG1k2=0.660kN(3)、横向水平杆的自重标准值NG1k3外立杆：NG1k3=G khg×(n+1)/2=0.036×(10.00+1)/2=0.198kN内立杆：NG1k3=0.198kN(4)、外斜杆的自重标准值NG1k4外立杆：NG1k4=G kwg×n×1/5=0.093×10.00×1/5=0.186kN1/5表示专用外斜杆5跨1设(5)、水平斜杆的自重标准值NG1k5外立杆：NG1k5=(n+1)×G ksg×(l a2+l b2)0.5×1/10/2=(10.00+1)×0.038×(1.502+0.902)0.5×1/10/2=0.037k N1/10表示钢管扣件水平斜杆10步1设内立杆：NG1k5=0.037kN(6)、间水平杆的自重标准值N G1k6外立杆：NG1k6=(n+1)×n jg×G kjg×1/1/2=(10.00+1)×2.00×0.044×1/1/2=0.484kN 1/1表示间水平杆1步1设内立杆：NG1k6=0.484kN结构自重标准值NG1k总计外立杆：N G1k=NG1k1+NG1k2+NG1k3+NG1k4+NG1k5+NG1k6=1.122+0.66+0.198+0.186+0.037+0.484=2.687kN；内立杆：N G1k=NG1k1+NG1k2+NG1k3+NG1k5+NG1k6=1.122+0.66+0.198+0.037+0.484=2.501kN；2、构配件自重标准值NG2k(1)、脚手板的自重标准值NG2k1外立杆：NG2k1=(n+1)×l a×l b×G kjb×1/2/2=(10.00+1)×1.50×0.90×0.350×1/2/2=1.299kN；1/2表示脚手板2步1设内立杆：NG2k1=1.299kN；(2)、栏杆挡脚板的自重标准值NG2k2外立杆：NG2k2=(n+1)×l a×G kdb×1/2 =(10.00+1)×1.50×0.170×1/2=1.403kN；1/2表示挡脚板2步1设(3)、围护材料的自重标准值NG2k3外立杆：NG2k3=G kmw×l a×H =0.010×1.50×19.80=0.297kN；构配件自重标准值NG2k总计外立杆：NG2k=NG2k1+NG2k2+NG2k3=1.299+1.403+0.297=2.999kN；内立杆：NG2k=NG2k1=1.299=1.299kN；单立杆施工活荷载计算外立杆：NQ1k=l a×l b×(n zj×G kzj)/2= 1.50×0.90×(2.00×2.00)/2=2.700kN；内立杆：NQ1k=2.700kN；组合风荷载作用下单立杆轴向力：外立杆：N=1.3×(NG1k+NG2k)+0.9×1.5NQ1k=1.3×(2.687+2.999)+0.9×1.5×2.700=11.036kN 内立杆：N=1.3×(NG1k+NG2k)+0.9×1.5NQ1k=1.3×(2.501+1.299)+0.9×1.5×2.700=8.585kN七、立杆稳定性验算l0=kμh=1×1.55×1800=2790mm长细比λ=l0/i=2790/15.800=176.582≤230满足要求！2、立杆稳定性验算l0=kμh=1.155×1.55×1800=3222.45mm长细比λ=l0/i=3222.45/15.8=203.953查《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2016附表C.0.1得，φ= 0.175M w=γLφwγQ M wk=γLφwγQ(0.05ζw k l a H12)=0.9×0.6×1.5×(0.05×0.6×0.195×1.5×3.62)=0.092 kN·m立杆的轴心压力设计值N=1.3×(NG1k+NG2k)+0.9×1.5NQ1k=1.3×(2.687+2.999)+0.9×1.5×2.700=11.036kN σ=γ0[N/(φA)+M w/W]=1×[11036.07/(0.175×489.00)+0.092×106/5080]=147.074N/mm2≤ [f]=205N/mm2 满足要求！八、连墙件承载力验算Lw k l l k a长细比λ=l0/i=600.00/15.80=37.975，查《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2016附表C.0.1得，φ= 0.896连墙件约束脚手架平面外变形所产生的轴向力N0，取3.00kN。

说到盘扣脚手架相信大家都不会感到陌生，因为不管是在演唱会、运动会、展览会等临时用的舞台，还是观礼台、广告架等的搭建都能看到其身影，但说到比较常用的规格型号有哪些，很多人确是知之甚少，下边就一起来了解一下吧。

1、型号
盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。

A型:就是市场上常说的60系列的，也就是说，立杆直径是60mm，一般采用内连接，也就是连接棒在立杆内部连接，现主要用于重型支撑，如桥梁工程中。

B型:也就是48系列的，立杆直径48mm主要用于房建与装饰装修，一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。

同时，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。

2、规格
盘扣脚手架主要杆件为:立杆，水平杆，斜杆，可调托构成，而盘扣脚手架
的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。

以上就是盘扣脚手架常用规格和型号的内容介绍，希望对大家进一步的了解有所帮助，同时，如有不清楚的可咨询郑州市宜工租赁有限公司，该公司是集科研，设计，生产，销售，租赁，维修等综合服务为一体的综合性实力企业，不仅拥有各种规格的圆柱模板，超宽模板，碗扣脚手架、工字钢、园模抱箍、贝雷架、上下丝托、架子管、扣件、大中小型发电机组等施工机械，且品种多样，规格齐全，因此，现深受客户的好评。

ICS团体标准T/CMRA XXXX-XXXX组合式带肋塑料模板应用技术标准Ribbed plastic formwork applied technical standard (征求意见稿）201X-XX-XX发布 201X-XX-XX实施中国基建物资租赁承包协会目次1 总则 (2)2 术语和符号 (3)3 基本规定 (6)4 材料、制作与检验 (7)5 设计荷载及变形值 (10)5.1 荷载标准值 (10)5.2 荷载设计值 (11)5.3 荷载组合 (11)5.4 变形值规定 (11)6 施工 (15)6.1 施工一般规定 (15)6.2 施工设计计算 (15)6.3 施工配板设计 (18)6.4 模板安装 (19)7 验收与拆除 (21)7.1 质量检查与验收 (21)7.2 模板拆除 (22)8 维修、保管与运输 (24)附录A 常用塑料模板体系的组成 (25)附录B 常用塑料模板性能指标 (29)附录C 常用塑料模板规格尺寸表 (30)附录D 常用塑料模板名称及规格表 (32)附录E 常用塑料模板力学性能指标 (33)本规程用词说明 (34)引用标准名录 (35)条文说明 (36)1总则1.0.1 为规范建筑工程组合式带肋塑料模板的应用，保证工程质量，做到安全适用、技术先进、经济合理，制定本标准。

1.0.2 本标准适用于建筑工程中现浇混凝土结构和预制混凝土构件所采用的组合式带肋塑料模板的设计、施工及验收。

1.0.3 组合式带肋塑料模板的工程应用，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1 组合式带肋塑料模板 Ribbed plastic formwork根据建筑工程结构的特点，按建筑模数设计，并经专用设备注塑加工而成的、可组合拼装的带肋模板。

2.1.2 平面模板 Panel formwork与背部肋板一同注塑成型的平面模板。

2.1.3 弧形模板 Arc formwork与背部肋板一同注塑成型的带有弧形面的模板。

《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166—20083．2．4 采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》GB／T 700中Q235A级钢的要求，板材厚度不得小于6mm，并应经600～650℃的时效处理。

严禁利用废旧锈蚀钢板改制。

3．3．8 可调底座底板的钢板厚度不得小于6mm，可调托撑钢板厚度不得小于5mm。

3．3．9 可调底座及可调托撑丝杆与调节螺母啮合长度不得少于6扣，插入立杆内的长度不得小于150mm。

5．1．4 受压杆件长细比不得大于230，受拉杆件长细比不得大于350。

6．1．4 双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座(见图6．1．4)。

1 斜杆应设置在有纵、横向横杆的碗扣节点上；2 在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3 当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；4 当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。

6．1．6 当采用钢管扣件作斜杆时应符合下列规定：1 斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N·m；2 纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨(见图6．1．6)。

6．1．7 连墙件的设置应符合下列规定：1 连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；2 每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4．5m；3 连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4 连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
