熟悉设备安装图纸

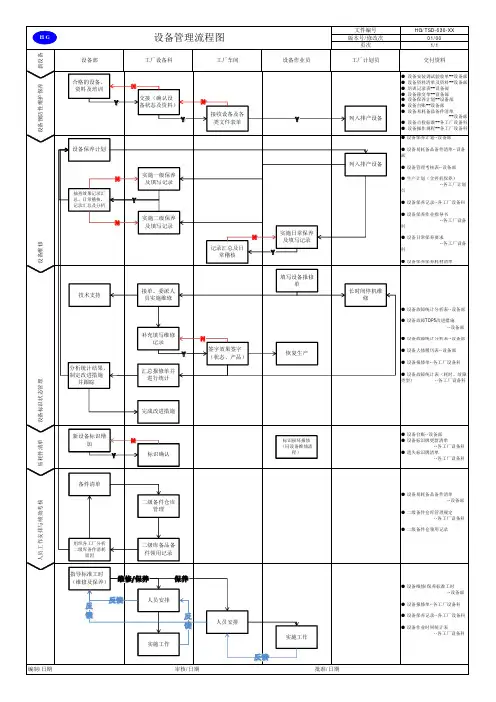

设备安装组工作流程
资料组 材料供应组
设备安装组 监理单位 施工单位 监理单位 造价单位
设备安装组 土建组 资料组
1
熟悉设备安装图纸
验收无问题后
资料齐全 组织人员
合格
合格
自检合格提报申请
提供资料完整
组织人员
无问题后签字
设备安装基础完工
购买设备到
厂
接受设备清单及出厂合格证 与相关人员去现场验收
与相关人员去现场
验收 接受设备基础完工资料
开始 提报设备计划 开始设备安装 存档
存档 现场监督
验收（合格）签字
验收（合格）签字
设备工程竣工 整理资料。
电气自动化设备安装与维修的工作流程图解析随着科技的不断发展，电气自动化设备在各个领域得到了广泛应用。
然而，这些设备的安装和维修并不是一项简单的工作，需要经过一系列的步骤和流程。
本文将对电气自动化设备安装与维修的工作流程进行详细解析。
一、设备安装前的准备工作在进行设备安装之前，需要进行一系列的准备工作。
首先，需要对设备进行检查和测试，确保设备的正常运行。
其次，需要准备好所需的工具和材料，如螺丝刀、电线、绝缘胶带等。
此外，还需要对施工现场进行清理和整理，确保施工的顺利进行。
二、设备安装的具体步骤设备安装是整个工作流程的核心环节，需要按照一定的步骤进行操作。
首先，需要进行设备的定位和固定，确保设备的位置合理且稳定。
然后，需要进行电源线的连接，包括将电源线插入设备的插座，并进行绝缘处理。
接下来，需要进行信号线的连接，将信号线与设备相应的接口进行连接。
最后，需要进行设备的调试和测试，确保设备的正常运行。
三、设备维修的流程与技巧设备在使用过程中难免会出现故障，需要进行及时的维修。
设备维修的流程包括故障排查、故障分析、故障修复和设备测试等步骤。
首先，需要对故障进行排查，找出故障的具体原因。
其次，需要进行故障的分析，确定故障的性质和范围。
然后，需要进行故障的修复，采取相应的措施进行修复。
最后，需要进行设备的测试，确保设备的正常运行。
在进行设备维修时，还需要掌握一些技巧。
首先，需要注意安全，确保在维修过程中不会给自己和他人带来伤害。
其次，需要熟悉设备的工作原理和结构，以便更好地进行故障排查和修复。
此外，还需要具备一定的电气知识和技能，能够熟练操作各种工具和设备。
四、设备安装与维修的注意事项在进行设备安装与维修过程中，还需要注意一些事项。
首先，需要遵守相关的安全规定和操作规程，确保工作的安全进行。
其次，需要保持工作现场的整洁和清理，避免杂物堆积和安全隐患。
此外，还需要定期对设备进行检查和维护，以延长设备的使用寿命。
设备安装施工方案1概述神木化学工业20万吨/年甲醇工程三标段要紧包括空分装置〔270#〕、压缩机房〔672#〕、装置区变电所、空分操纵室〔370A#〕、中控安装〔152#〕、合成〔80#〕、膜回收〔803#〕等工段。
2静止设备安装2.1施工中执行的标准及要求2.1.1业主或制造厂提供的设备安装标准2.1.2?中低压化工设备施工及验收标准?HGJ209-832.1.3?化工塔类设备施工及验收标准?HGJ211-852.1.4?化工工程建设起重施工标准?HGJ201-832.2设备总体安装原那么：先大后小，先里后外。
2.3静止设备安装工艺流程图2.4安装方法及技术要求2.4.1设备安装前，应认真核对设备的方位，确认无误前方可就位。
设备的寻正与寻平应按根底上的安装基准线〔中心标记、水平标记〕对应设备上的基准测点进行调整和测量。
设备各支承的底面标高以根底上的标高基准线为基准。
2.4.2塔类设备安装前应核对出厂质量证实书的要紧技术数据，并对设备进行复测。
检查塔壁上的纵向中心线是否清楚正确，并在上下两端作出明显标记，作为安装寻正的基准点。
2.4.3卧式容器安装要害是能够保证设备的自由膨胀伸缩，标高、中心和水平度应严格按标准要求执行。
标高准许偏差±3mm。
2.4.4设备寻正、立式设备寻正采纳经纬仪分不在0°、90°两个方向同时测量〔见立式设备寻正图1〕，垂直度准许偏差为1/1000。
卧式设备的寻正：卧式设备水平度的寻刚要害在于正确选择设备水平度的基准面，一般选择设备的主法兰口，水平或铅垂的轮廊面或指定的基准面、加工面。
卧式设备采纳U型管道液位计和水平仪寻正，寻正方法采纳歪垫铁调整。
设备垫铁组高度为30-60mm。
2.4.5设备寻平常，依据要求用垫铁进行调整，不应用紧固或放松地足螺栓及局部加注：D-为设备外径L-为卧式设备两支座间距离h-为立式设备两端部测点间距离2.4.6垫铁应露出设备支座板外缘10-20mm，垫铁伸进长度应超过地足螺栓，且应保证设备支座受力均衡。
