安装工艺流程图

中 国 建 筑 澳 塔 项 目 经 理 部

China Construction Macau Tower Project Management

54

钢结构安装工艺流程图

钢结构埋件检查， 钢构件

连接件安装 现场监理 吊装就位 测量

构件检查、 认可 临时固定 校正

地面拼装、组合单元

垂直度,标高,水平

就位尺寸等检查

高强螺栓安装

初拧 终拧

检查、整理高强螺栓资料 监理 焊接

及焊接前吊装测量资料 认可

焊接检查

精装修施工工艺内容总流程图

项目名称精装修施工

装修验收

根据图纸放样

水电整改工程

地坪找平

木工基础工程

防水工程

墙地砖工程

墙顶批腻子

全场整理清洁

分包施工内容 重点采购项目

1、水电、消防

2、土建尺寸

石材

3、土建质量

4、门窗

土建、精装修移交

墙、地砖

1、标高

2、放线、排版

卫 生

洁 具

1、电安装、给排水管道整改到位

2、空调、新风系统 卫浴挂件

1、木地板水泥沙找平层 水龙头

1、门框基础（集中加工）

灯具、开关、插座面板

2、壁柜基础

饰面板、吊顶面板

3、吊顶基础

门 锁 、 门吸 4、不锈钢、镜面基础

5、木饰面基础（复式户型有户内楼梯基层）

1、卫生间、厨房墙身地面防水

2、阳台防水

1、厨卫墙面

2、厨卫地面

3、窗台石、淋浴间挡水石、门槛石

4、客厅地面

1、吊顶做防锈处理、补缝批腻子

2、客厅、餐厅、房间墙顶面批腻子

3、打磨

现场大检查 铝扣板吊顶 1、卫生间安装2、厨房间安装墙底面刷漆

水、电器安装

卫浴镜面浴柜

卫浴五金配件 全场整理清洁

墙地砖窗台等

木地板底板、入户门、户内门、门套安装

1、底面一涂

1、门扇

2、面二涂 入户门、户内门门扇、淋浴房安装 2、门锁

3、门吸

1、水件安装 墙面贴墙纸、不锈钢、镜面安装

2、开关面板、浴霸

3、简易吸顶灯、T5 灯、射灯、筒灯、室内外壁灯 1、内基础安装

1、马桶安装 橱柜安装 2、台面安装、柜门安装

2、卫生间镜面、浴柜

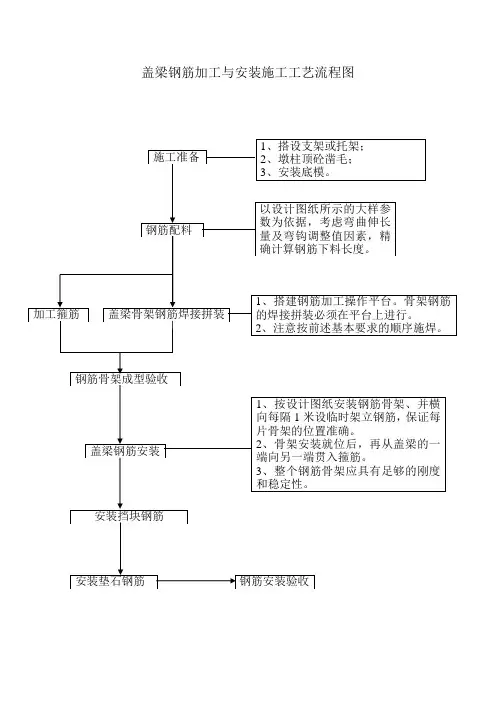

盖梁钢筋加工与安装施工工艺流程图

1、搭设支架或托架；

2、墩柱顶砼凿毛；

3、安装底模。 施工准备

钢筋配料

盖梁骨架钢筋焊接拼装 加工箍筋 1、搭建钢筋加工操作平台。骨架钢筋的焊接拼装必须在平台上进行。

2、注意按前述基本要求的顺序施焊。

钢筋骨架成型验收

盖梁钢筋安装

安装挡块钢筋

安装垫石钢筋 钢筋安装验收 1、按设计图纸安装钢筋骨架、并横向每隔1米设临时架立钢筋，保证每片骨架的位置准确。

2、骨架安装就位后，再从盖梁的一端向另一端贯入箍筋。

3、整个钢筋骨架应具有足够的刚度和稳定性。 以设计图纸所示的大样参数为依据，考虑弯曲伸长量及弯钩调整值因素，精确计算钢筋下料长度。

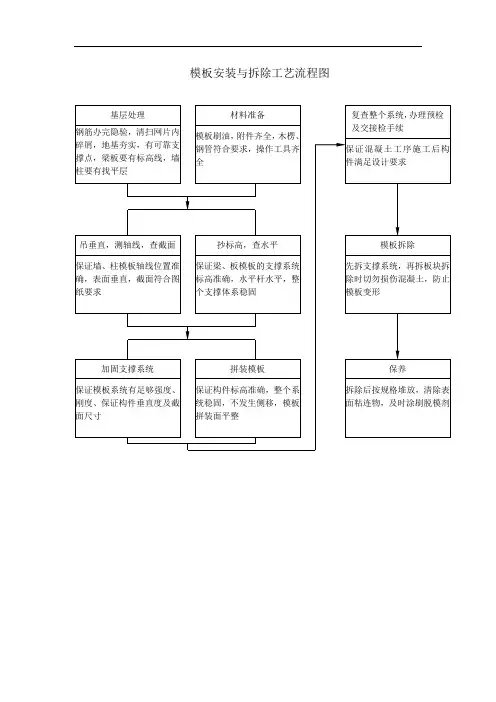

基层处理

钢筋办完隐验，清扫网片内碎屑，地基夯实，有可靠支撑点，梁板要有标高线，墙柱要有找平层 材料准备

模板刷油，附件齐全，木楞、钢管符合要求，操作工具齐全

吊垂直，测轴线，查截面

保证墙、柱模板轴线位置准确，表面垂直，截面符合图纸要求 抄标高，查水平

保证梁、板模板的支撑系统标高准确，水平杆水平，整个支撑体系稳固

加固支撑系统

保证模板系统有足够强度、刚度、保证构件垂直度及截面尺寸 拼装模板

保证构件标高准确，整个系统稳固，不发生侧移，模板拼装面平整 复查整个系统，办理预检及交接检手续

保证混凝土工序施工后构件满足设计要求

模板拆除

先拆支撑系统，再拆板块拆除时切勿损伤混凝土，防止模板变形

保养

拆除后按规格堆放，清除表面粘连物，及时涂刷脱模剂 模板安装与拆除工艺流程图
