泵与风机的运行及调节

第六章 泵与风机的运行与调节主要内容（一）管网特性及泵与风机运行 （二）泵与风机的联合运行 （三）泵与风机运行工况的控制调节 （四）泵与风机的叶片切割和加长 （五）泵与风机运行中的几个问题（一）管网特性及泵与风机运行 1、管网特性曲线及其影响因素 2、泵与风机的稳定运行1、管网特性及其影响因素所谓管网特性，就是管网中的流量Q 与所需要消耗的压头H C 之间的关系。

管网特性主要与哪些因素相关？首先，根据水泵的管网特性方程讨论其影响因素，如P111,图5-1示，列伯努利方程：A-1：2-B ：式中H w g 与H w j 为进、出管阻损。

两式相减，并整理后可以得到该水泵管网所需要消耗压头的表达式：式中，管网阻力特性系数：管路的静扬程：H s t 为抛物线的截距，H s t 与流量Q 无关，第二项φ与流量Q 呈平方关系，说明管网特性曲线为二次抛物线，则其管网特性曲线如P112,图5-2中上方的二次曲线。

同理可得风机管网特性曲线。

类似前述E q 的形式（推导略）：H H VP VP g w g AAgggg .211222+++=+ρρH H VP VP jw j BBgg gg .222222+++=+ρρQFH V H V H H P P H VV V V H H H H P P PP Hg d lg d l g g gg g g g g g g t s t s w t AB C A B j w g w j g A B C22.2.2222212..122)(2)()2()()2222()(ζλζλρρρρρ∑+∑+=∑+∑+=+∑++-=--++++++-=-=显然，对于风机管网来说，由于空气密度较小，管网特性曲线方程的第一项中，p t 的值很小，可近似忽略不计，说明风机管网特性曲线的截距比水泵小得多，而对于那些从大气吸入和排至大气等情况来说，式中第一项（p B —p A ）也近似为零，∴图5-2中下方过原点的二次曲线。

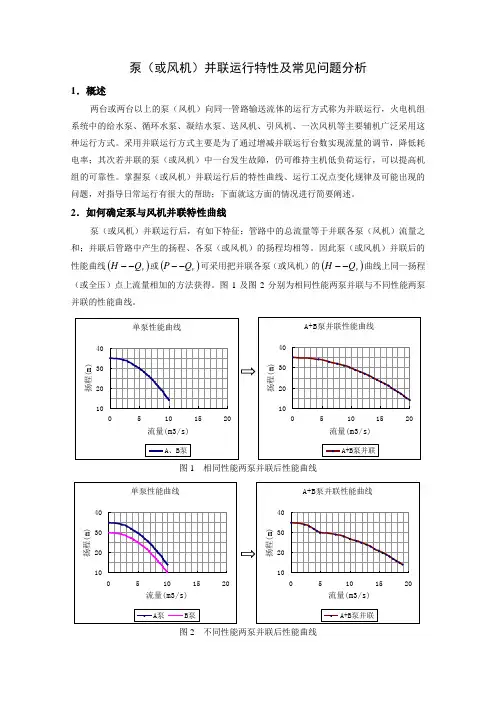

泵（或风机）并联运行特性及常见问题分析1．概述两台或两台以上的泵（风机）向同一管路输送流体的运行方式称为并联运行，火电机组系统中的给水泵、循环水泵、凝结水泵、送风机、引风机、一次风机等主要辅机广泛采用这种运行方式。

采用并联运行方式主要是为了通过增减并联运行台数实现流量的调节，降低耗电率；其次若并联的泵（或风机）中一台发生故障，仍可维持主机低负荷运行，可以提高机组的可靠性。

掌握泵（或风机）并联运行后的特性曲线、运行工况点变化规律及可能出现的问题，对指导日常运行有很大的帮助；下面就这方面的情况进行简要阐述。

2．如何确定泵与风机并联特性曲线泵（或风机）并联运行后，有如下特征：管路中的总流量等于并联各泵（风机）流量之和；并联后管路中产生的扬程、各泵（或风机）的扬程均相等。

因此泵（或风机）并联后的性能曲线()v Q H --或()v Q P --可采用把并联各泵（或风机）的()v Q H --曲线上同一扬程（或全压）点上流量相加的方法获得。

图1及图2分别为相同性能两泵并联与不同性能两泵并联的性能曲线。

图1 相同性能两泵并联后性能曲线图2 不同性能两泵并联后性能曲线3．如何确定泵与风机并联运行工况点泵（或风机）并联运行工况点由泵并联性能曲线()v Q H --与管路阻力曲线()v c Q H --共同确定，两曲线的交点即为并联运行工况点。

求泵（或风机）并联运行工况点的关键是确定泵并联性能曲线()v Q H --与管路阻力曲线()v c Q H --，泵并联性能曲线()v Q H --的求法在第2项已经介绍，下面简要介绍一下管路阻力曲线的求法。

一般情况下，泵（或风机）并联运行的管路系统由并联管段和串联管段两部分组成，流体在管路中流动时，管路中的总阻力可表示为∑∑++=并联管段串联管段静HHH H c ；计算串联管段阻力∑串联管段H 时，流量取管路总流量v Q ；计算并联管段阻力∑并联管段H 时，流量取2vQ 。

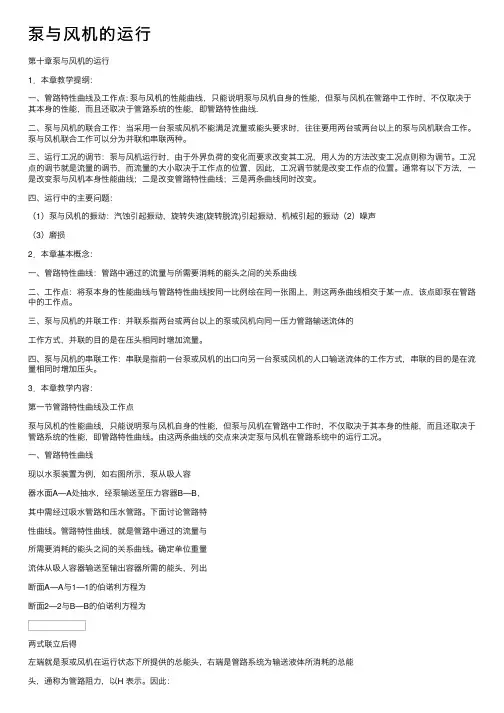

泵与风机的运⾏第⼗章泵与风机的运⾏1．本章教学提纲：⼀、管路特性曲线及⼯作点: 泵与风机的性能曲线，只能说明泵与风机⾃⾝的性能，但泵与风机在管路中⼯作时，不仅取决于其本⾝的性能，⽽且还取决于管路系统的性能，即管路特性曲线.⼆、泵与风机的联合⼯作：当采⽤⼀台泵或风机不能满⾜流量或能头要求时，往往要⽤两台或两台以上的泵与风机联合⼯作。

泵与风机联合⼯作可以分为并联和串联两种。

三、运⾏⼯况的调节：泵与风机运⾏时，由于外界负荷的变化⽽要求改变其⼯况，⽤⼈为的⽅法改变⼯况点则称为调节。

⼯况点的调节就是流量的调节，⽽流量的⼤⼩取决于⼯作点的位置，因此，⼯况调节就是改变⼯作点的位置。

通常有以下⽅法，⼀是改变泵与风机本⾝性能曲线；⼆是改变管路特性曲线；三是两条曲线同时改变。

四、运⾏中的主要问题：（1）泵与风机的振动：汽蚀引起振动，旋转失速(旋转脱流)引起振动，机械引起的振动（2）噪声（3）磨损2．本章基本概念：⼀、管路特性曲线：管路中通过的流量与所需要消耗的能头之间的关系曲线⼆、⼯作点：将泵本⾝的性能曲线与管路特性曲线按同⼀⽐例绘在同⼀张图上，则这两条曲线相交于某⼀点，该点即泵在管路中的⼯作点。

三、泵与风机的并联⼯作：并联系指两台或两台以上的泵或风机向同⼀压⼒管路输送流体的⼯作⽅式，并联的⽬的是在压头相同时增加流量。

四、泵与风机的串联⼯作：串联是指前⼀台泵或风机的出⼝向另⼀台泵或风机的⼈⼝输送流体的⼯作⽅式，串联的⽬的是在流量相同时增加压头。

3．本章教学内容：第⼀节管路特性曲线及⼯作点泵与风机的性能曲线，只能说明泵与风机⾃⾝的性能，但泵与风机在管路中⼯作时，不仅取决于其本⾝的性能，⽽且还取决于管路系统的性能，即管路特性曲线。

由这两条曲线的交点来决定泵与风机在管路系统中的运⾏⼯况。

⼀、管路特性曲线现以⽔泵装置为例，如右图所⽰，泵从吸⼈容器⽔⾯A—A处抽⽔，经泵输送⾄压⼒容器B—B，其中需经过吸⽔管路和压⽔管路。

下⾯讨论管路特性曲线。

《泵与风机》课程总结引言：2010年下半学年，我们热能专业学习了《泵与风机》这门专业课程，通过一学期的学习与认识，我初步掌握了泵与风机的专业常识及操作方面的知识。

泵与风机是一种利用外加能量输送流体的机械。

通常将输送液体的机械称为泵，输送气体的机械称为风机。

按其作用，泵与风机用于输送液体和气体，属于流体机械；按其工作性质，泵与风机是将原动机的机械能转化为流体的动能与压能，因此又属于能量转化机械。

泵与风机在生活中应用十分广泛，在农业中的排涝、灌溉；石油工业中的额输油和注水；化学工业中的高温、腐蚀性流体的排送；冶金工业中的鼓风机流体的输送等等都离不开泵与风机。

从我们专业角度来看，泵与风机在火力发电厂中的作用也不容小视。

在火力发电厂中，泵与风机是最重要的辅助设备，担负着输送各种流体，以实现电力生产热力循环的任务。

如：排粉机或一次风机、送风机、引风机、给水泵、循环水泵、主油泵等等一些辅助设备。

总之，泵与风机在火电厂中应用极为广泛，起着极其重要的作用。

其运行正常与否，直接影响火力发电厂的安全及经济运行。

随着科学的发展，泵与风机正向着大容量、高参数、高转速、高效率、高自动化、高性能和低噪音的方向发展。

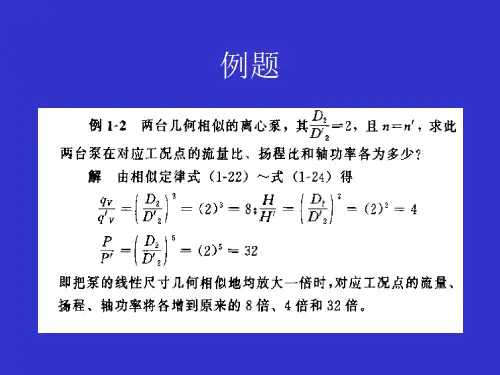

课程学习：第一章泵与风机的概述第二节泵与风机的性能参数泵与风机的性能参数有流量、扬程或全压、功率、效率、转速，水泵还有允许吸上真空高度或允许气蚀余量等。

第三节泵与风机的分类及工作原理泵与风机按工作原理可分为三大类：（一）叶片式（二）容积式（三）其他形式（喷水泵、水击泵）按产生的压头分：（一）低压泵、高压泵（二）通风机、压气机（离心通风机、轴流通风机）按产生的作用分：（一）给水泵、凝结水泵、循环水泵、主油泵等等各种泵与风机的工作原理及特点：1、离心式泵与风机1、2、3、2、轴流式泵与风机3、混流式泵与风机4、往复式泵与风机5、齿轮泵6、螺杆泵7、罗茨泵8、喷射泵4、5、6、7、8、9、10、第二章叶片式泵与风机的构造第一节离心泵常用结构及其主要部件1、单级单吸悬臂式离心泵2、多级单吸分段式离心泵3、单级双吸中开式离心泵离心泵的主要部件：泵由转体、静体以及部分转体三类部件组成。
