图纸比例标准

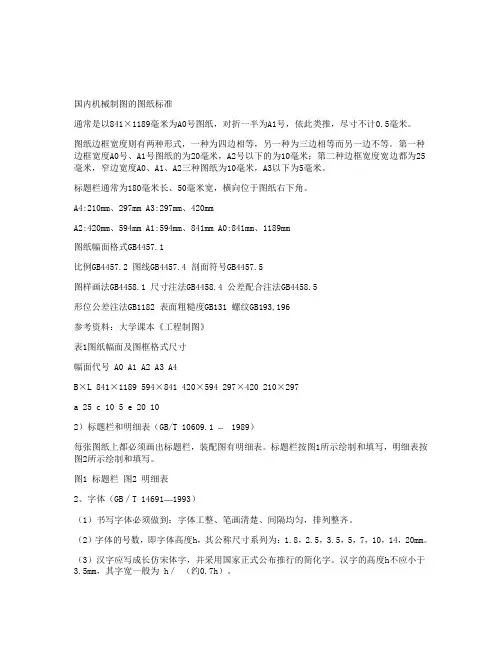

国内机械制图的图纸标准

通常是以841×1189毫米为A0号图纸，对折一半为A1号，依此类推，尽寸不计0.5毫米。 图纸边框宽度则有两种形式，一种为四边相等，另一种为三边相等而另一边不等。第一种边框宽度A0号、A1号图纸的为20毫米，A2号以下的为10毫米；第二种边框宽度宽边都为25毫米，窄边宽度A0、A1、A2三种图纸为10毫米，A3以下为5毫米。

标题栏通常为180毫米长、50毫米宽，横向位于图纸右下角。 A4:210mm、297mm A3:297mm、420mm

A2:420mm、594mm A1:594mm、841mm A0:841mm、1189mm 图纸幅面格式GB4457.1

比例GB4457.2 图线GB4457.4 剖面符号GB4457.5 图样画法GB4458.1 尺寸注法GB4458.4 公差配合注法GB4458.5

形位公差注法GB1182 表面粗糙度GB131 螺纹GB193,196 参考资料：大学课本《工程制图》

表1图纸幅面及图框格式尺寸 幅面代号 A0 A1 A2 A3 A4

B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10

2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。 图1 标题栏 图2 明细表

2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为 h／ （约0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。

机械制图的基本要求

一、图纸幅面

绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是：A0、A1、A2、A3、A4。必要时，也允许选用所规定的加长幅面。加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

二、图框格式

在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

三、标题栏

gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。

四、比例（gb/t14690-93）

比例是图中图形与实物相应要素的线性尺寸之比。需要按比例绘制图样时，应由规定的系列中选取适当的比例。

为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。

五、字体(gb/t14691-93)图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

字体的高度（用h表示）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。字体高度代表字体的号数。

1. 汉字

汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。长仿宋体的书写要领是：横平竖直，注意起落，结构匀称，填满方格. 二 数字和字母

2. 数字和字母有直体和斜体两种。一般采用斜体，斜体字字头向右倾斜，与水平线约成75°角。在同一图样上，只允许选用一种形式的字体。

六、图线（gb/t17450-1998）

1. 图线线型及其应用

SolidWorks工程图转AutoCAD图的比例问题及其尺寸标注

(2014-02-20 22:27:43)

转载▼

标签：

solidworks

工程图

autocad

尺寸标注

图纸比例 分类： CAD设计

SolidWorks工程图转AutoCAD图的比例问题及其尺寸标注

我经检验后认为比较好的做法：

将sw图转化为AutoCAD图的dwg格式文件时，如果图纸比例（p1）和视图实际使用的比例p2（可能为自定义比例）不同，假设原始尺寸为s，那么存为cad后尺寸生成数值为s×p1×(1/p2)≠s。举例：图纸比例为1:5，而某一个视图采用自定义比例1:2，原始尺寸为1960，则转换成cad中图直接标注尺寸时显示尺寸,196×（1/2）×5=490。因此，需要图纸比例和视图比例两者使用相同的比例，才可确保尺寸正确。为保证在cad中标注尺寸时出现数值正确，对此处理措施有：

1、在保存成Autocad图之前可采取如下措施：

方法一：将图纸比例设置为视图中采用的比例（图纸空白处右键→属性，设置图纸比例。），然后再存为cad图的dwg格式文件。

方法二：在保存CAD图dwg文件时，在保存确定之前，打开“选项”，在[比例输出1:1]下勾上“激活”，将“基本比例”选取为视图实际的比例；

2、在保存前不处理，保存后处理。

也可在Autocad图中进行缩放来处理，按照上述cad尺寸生成原理对从sw图转换后的cad视图按照比例缩放即可，放大倍数为(1/p1×p2)。生成尺寸×倍数=[s×p1×(1/p2)]×(1/p1×p2)=s。此法适合sw工程图中的几个视图采用不同的比例，此时转换为CAD图时，不能保证cad每个视图的尺寸标注均为正确，只能保证视图比例和图纸比例相同的那个视图尺寸标注正确。对于这种情况，为便于倍数计算，不妨在SW中将图纸比例设为1:1，各个视图的需要进行的缩放倍数直接为SW视图中的比例的倒数！

比例是AutoCAD中的一个很重要的概念，本论坛有关AutoCAD的比例概念已有很多介绍，只不过没有系统总结，最近有几个帖子又谈到这个问题，所以，我想就AutoCAD的比例概念专门发个话题分几帖做个系统介绍。错误之处敬请指正。

一、绘图比例

我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。一般来说不会因为图纸比例是1：100就输入1000/100=10。这样，AutoCAD绘图实际是没有绘图比例这个概念的。

二、打印比例

实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即 ”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。

为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。

正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
