图纸尺寸标准

图纸尺寸标准是指在工程设计和制图中，规定了图纸的尺寸和比例，以便于工程师、设计师和制图人员进行统一的制图和阅读。图纸尺寸标准的制定是为了保证图纸的统一性和规范性，方便各方的交流和合作。在实际工程设计和制图中，遵循图纸尺寸标准是非常重要的，下面将介绍一些常见的图纸尺寸标准及其应用。

首先，ISO国际标准是全球通用的图纸尺寸标准，其中最常见的是ISO A系列和ISO B系列。ISO A系列图纸尺寸标准包括A0、A1、A2、A3、A4等，其中A0为最大尺寸，A4为最小尺寸。ISO B系列图纸尺寸标准包括B0、B1、B2、B3、B4等，与A系列相比，B系列图纸的尺寸稍大一些。这些ISO标准的图纸尺寸通常用于一般工程设计和制图中，其比例为1:√2，即每个尺寸的长宽比都是根号2。

其次，除了ISO标准外，不同国家和地区也有各自的图纸尺寸标准。例如，美国常用的图纸尺寸标准包括ANSI A、ANSI B、ANSI C等，日本常用的图纸尺寸标准包括JIS B0、JIS B1、JIS B2等。这些地区性的图纸尺寸标准在实际应用中也有一定的影响，特别是在国际工程项目中，需要考虑到不同地区的标准和习惯。

另外，除了常见的ISO和地区性标准外，还有一些特殊的图纸尺寸标准，如大幅面图纸、小幅面图纸、非标准图纸等。这些特殊的图纸尺寸标准通常用于特定的工程项目或特定的制图要求，需要根据实际情况进行制定和应用。

总的来说，图纸尺寸标准在工程设计和制图中起着非常重要的作用，它不仅规定了图纸的尺寸和比例，还影响着工程设计和制图的统一性和规范性。因此，在实际工程项目中，需要严格遵循图纸尺寸标准，并根据需要选择合适的标准和尺寸。只有这样，才能保证工程设计和制图的质量，促进工程项目的顺利进行。

合集下载

标准图纸幅面尺寸

标准图纸幅面尺寸

标准图纸幅面尺寸

国际标准 （ISO） 单位：mm

图幅代码 宽边尺寸（b） 长边尺寸(l) 长边加长后尺寸

A0 841 1189 1189 x 1682、2523

A1 594 841 841 x 1783、2378

A2 420 594 594 x 1261、1682、2102

A3 297 420 420 x 681、1189、1486、1783、2080

A4 210 297 297 x 630、841、1051 、1261、1471……

加长图幅的尺寸是由基本图幅的宽边乘整数倍增加后得出

ANSI美国国家标准 单位：inch

图框边距

• 对于不留装饰边的图纸：a=c

• 英制图框边距：a=1.5”

• c=0.5”

图幅尺寸 宽边尺寸（b） 长边尺寸(l)

A 9 12

B 12 18

C 18 24

D 24 36

E1 30 42

E 36 48

图纸打印及加长版对应的图纸尺寸

图纸打印及加长版对应的图纸尺寸

图纸加长标准尺寸

A0图纸标准尺寸(长*宽) 1189*841mm

A0+1/8: 1338*841

A0+1/4: 1487*841

A0+3/8: 1635*841

A0+1/2: 1784*841

A0+5/8: 1932*841

A0+3/4: 2081*841

A0+7/8: 2230*841

A0+1: 2378*841

A1图纸标准尺寸 841*594

A1+1/4: 1051*594

A1+1/2: 1261*594

A1+3/4: 1472*594

A1+1: 1682*594

A1+5/4: 1892*594

A1+3/2: 2102*594

A2图纸标准尺寸 594*420

A2+1/4: 743*420

A2+1/2: 892*420

A2+3/4: 1041*420

A2+1: 1189*420

A2+5/4: 1338*420 A2+3/2: 1487*420

A2+7/4: 1635*420

A2+2: 1784*420

A2+9/4: 1932*420

A2+5/2: 2081*420

A3图纸标准尺寸 420*297

A3+1/2: 631*297

A3+1: 841*297

A3+3/2: 1051*297

A3+2: 1261*297

A3+5/2: 1472*297

A3+3: 1682*297

A3+7/2: 1892*297

A4图纸标准尺寸 297*210

A4+1/2: 445*210

A4+1: 594*210

标准制图图纸尺寸大小

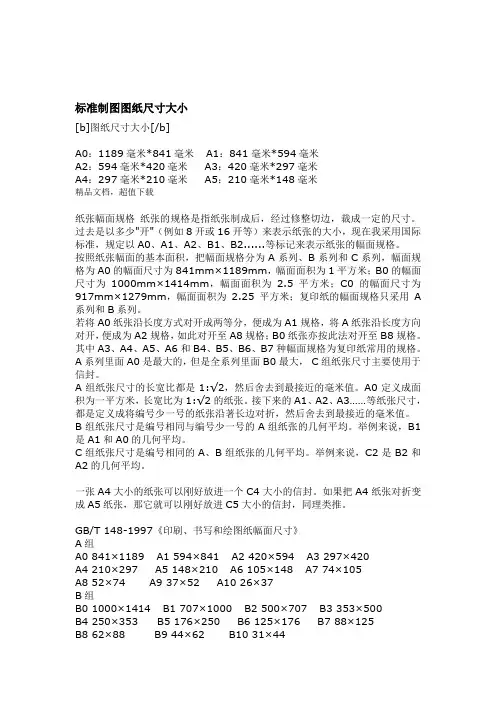

标准制图图纸尺寸大小

标准制图图纸尺寸大小[b]图纸尺寸大小[/b]

A0：1189毫米*841毫米 A1：841毫米*594毫米

A2：594毫米*420毫米 A3：420毫米*297毫米

A4：297毫米*210毫米 A5：210毫米*148毫米

精品文档，超值下载

纸张幅面规格 纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。

按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。

若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。

其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。

A系列里面A0是最大的，但是全系列里面B0最大， C组纸张尺寸主要使用于信封。

A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。A0定义成面积为一平方米，长宽比为1:√2的纸张。接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。

B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。举例来说，B1是A1和A0的几何平均。

C组纸张尺寸是编号相同的A、B组纸张的几何平均。举例来说，C2是B2和A2的几何平均。

一张A4大小的纸张可以刚好放进一个C4大小的信封。如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。

cad图纸尺寸标准

cad图纸尺寸标准

表1图纸幅面及图框格式尺寸

幅面代号 A0 A1 A2 A3 A4

B×L 841×1189 594×841 420×594 297×420 210×297

a 25

c 10 5

e 20 10

2）标题栏和明细表（GB/T 10609.1 – 1989）

每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图1 标题栏

图2 明细表

2、字体（GB／T 14691—1993）

（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为 h／ （约0.7h）。

（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。

（5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。

3、图线

1）基本线型

根据国标GB/T 17450－1998《技术制图

图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

表2基本线型及应用

2）图线的宽度

图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。

在同一图样中，同类图线的宽度应一致。

4．比例

表3 常用比例

原值比例 1:1

缩小比例 （1:1.5） 1:2 （1:2.5） （1:3） （1:4） 1:5
