110k V X X变电站现场标牌110kVXX变电站现场标牌1.进站四牌一图，即（1）工程概况牌：（2）工程项目管理目标牌：质量控制目标：变电工程质量满足国家及行业施工验收规范、标准及质量检验评定标准的要求。
建筑工程：分项、分部工程合格率为100%，单位工程优良率为100%，观感得分率≥90%；安装工程：分项及分部工程合格率为100%，单位工程优良率为100%。
建筑工程外观及电气安装工艺优良。
不发生一般施工质量事故。
工程无永久性质量缺陷。
工程带负荷一次启动成功。
最终建成达标投产工程和争创国家电网公司山东电力集团公司优质工程。
安全控制目标：坚决贯彻执行《国家电网公司基建安全管理规定》、山东电力集团公司的安全管理相关规定，认真履行建设单位、设计单位、施工单位、监理单位等参建各方的安全职责，要求参建各方做到事前预控周密、过程控制严格，以实现施工安全的可控、能控、在控。
安全目标：总体目标努力实现安全“零事故”。
具体目标：不发生人身伤亡事故；不发生因工程建设引起的电网及设备事故；不发生一般施工机械设备损坏事故；不发生火灾事故；不发生环境污染事件；不发生负主要责任的重大交通事故。
文明施工目标：依据《国家电网公司输变电工程安全文明施工标准化规定》要求，创建“文明施工示范工地”，树立国家电网公司输变电工程安全文明品牌形象：“设施标准、行为规范、施工有序、环境整洁”。
现场的安全文明施工设施、安全标识标志、绿色施工等各个方面必须达到国家电网公司《输变电工程安全文明施工标准》（Q/GDW 250-2009版）中的相关要求。
安全标示、标志清晰规范，实行办公区、加工区和施工区域的分区隔离。
土建和电气协同作业、多个施工标段共同施工时，综合考虑整体规划、交叉作业、工序交接等关键环节的文明施工要求。
工期控制目标：坚持以“工程进度服从安全、质量”为原则，积极采取相应措施，确保工程开、竣工时间和工程阶段性里程碑进度计划的按时完成。

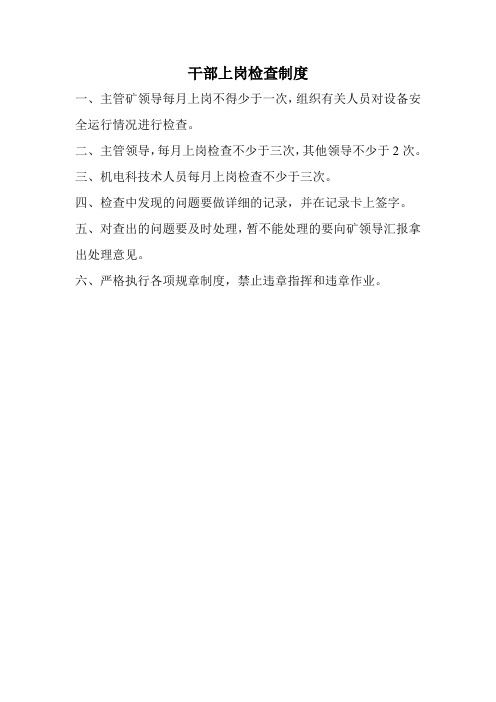

干部上岗检查制度一、主管矿领导每月上岗不得少于一次，组织有关人员对设备安全运行情况进行检查。
二、主管领导，每月上岗检查不少于三次，其他领导不少于2次。
三、机电科技术人员每月上岗检查不少于三次。
四、检查中发现的问题要做详细的记录，并在记录卡上签字。
五、对查出的问题要及时处理，暂不能处理的要向矿领导汇报拿出处理意见。
六、严格执行各项规章制度，禁止违章指挥和违章作业。
进入要害场所管理制度一、值班人员要提高警惕，加强保护，防止磕坏，保护设备和设备不受损失。
二、门口悬挂“工作重地，闲人免进”警示牌。
三、遇到上级检查工作或外宾参观时，必须持有证明或有关人员陪同，方可入内，并填写来客登记。
四、上班时严禁交友会客。
五、易燃、易爆物品禁止入内。
必要的润滑油，擦机线妥善保管。
据电气设备有一定的距离。
六、加强对防火材料的管理，定期检查，更换灭火器做到有备无患。
机电设备运行、维护保养制度一、设备的启动，运行岗司机必须严格执行操作规程和岗位责任制，发现异常情况立即查明原因，停机排除，本人不能处理上报有关领导或机电维修处理。
二、设备维修（包机人）应掌握熟悉本人所维修设备的原理，性能每日巡回检查一遍，发现问题及时处理。
三、凡设备需加润滑油部位，检查工应按照设备使用说明书，定期检查并添加润滑油，并检查运行温度，声音是否正常，密闭是否完好，发现问题应及时处理。
四、严禁机电设备带病超负荷运行，由此而引起的设备损坏追查维护人员有关领导的责任。
五、机电队组领导应经常深入现场检查设备完好状况和运行情况，查阅设备维护保养工作记录，对失职人员应追查责任，提出逐步改进措施。
设备缺陷管理制度为加强设备管理，保证设备安全运行，根据设备的实际，特制订设备缺陷管理制度，规定如下：一、设备缺陷处理原则：（1）、设备缺陷，要求小缺陷不过班，大缺陷不过天。
（2）、高峰负荷时不能消除的缺陷，低负荷时消除。
（3）、对暂不能消除的重大缺陷，各岗位制订出技术措施，对技术复杂、条件困难的缺陷，技术措施应报矿分管领导批准。
电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸： 200*160 和 80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。
黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。
黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压实验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中【高压配电装置构架的爬梯上，变压．禁止攀登，高压危险！7．器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。
8．线路相位标志牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。
10．根据国标定做，常规板厚0.8mm，1.5mm。
电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等。
名称规格cm名称规格cm名称规格cm20×10 设备在运行 25×16 停电 20×10 禁止合闸．配电室名称标识牌数量规格材料备注塑料PVC国标配电室#1机组6KV 2块26KV#2机组配电室块PVC国标塑料机组励磁配电室#1 块2 PVC塑料国标机组励磁配电室#2 塑料PVC国标块2．。
电力安全标示牌清单以及式样表1：电力安全标示牌清单（变电站部分）电力安全标示牌制作标准图1：禁止类标示牌制作标准序号名称 A B A1 D(B1) D1 C α1 禁止合闸，有人工作！200 160 45 120 0.8D 0.08D 45°2 禁止合闸，线路有人工作！200 160 45 120 0.8D 0.08D 45°3 禁止分闸！200 160 45 120 0.8D 0.08D 45°4 禁止攀登，高压危险!200 160 45 120 0.8D 0.08D 45°500 400 112 300 0.8D 0.08D 45°表2：禁止标示牌制图参数(单位：mm)序号名称式样尺寸（mm）颜色字样1 禁止合闸，有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字2 禁止合闸，线路有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字3 禁止分闸！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字4 禁止攀登，高压危险! 500×400200×160白底，红色圆形斜杠，黑色禁止标志符号黑字5 止步，高压危险！300×240200×160白底，黑色正三角形及标志符号，衬底为黄色黑字6 在此工作！250×250衬底为绿色，中有直径200mm和65mm白圆圈黑字，写于白圆圈中7 从此上下！250×250衬底为绿色，中有直径200mm白圆圈黑字，写于白圆圈中8 从此进出！250×250衬底为绿色，中有直径200mm白圆圈黑体黑字，写于白圆圈中图2：禁止类标示牌的标准色图3：警告类标示牌制作标准序号名称 A B B1(A1) A2 C1 止步，高压危险！200 160 120 45 0.064A1300 240 180 67 0.064A1 表3：警告类标示牌制图参数(单位：mm)图4：警告类标示牌的标准色图例图5：提示类标示牌制作标准序名称 A D 号1 在此工作！250 2002 从此上下！250 2003 从此进出！250 200表4：提示标示牌制图参数(单位：mm)图6：提示类标示牌的标准色图7：禁止合闸有人工作图8：禁止合闸线路有人工作图9：禁止分闸图10：禁止攀登，高压危险！图11：止步，高压危险！图13：在此工作图14：从此进出图12：从此上下下面红色字体为赠送的个人总结模板，不需要的朋友下载后可以编辑删除xx年电气工程师个人年终总结模板根据防止人身事故和电气误操作事故专项整治工作要求，我班针对现阶段安全生产工作的特点和重点，为进一步加强落实安全工作，特制定了防止人身事故和防电气误操作事故的(两防)实施细则。
输电线路牌“三牌”制作悬挂标准一、线路名称：110kV园前线色标：黄色二、相序牌悬挂标准1、规格：长200，宽160（搪瓷制品（双面镀瓷））2、相序牌底色分别为黄、绿、红三种颜色,即 A、B、C 三相，3、悬挂要求：变电所进出线终端塔、耐张塔、换位塔、前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、电力线、桥梁、输油及输气管道。
4、悬挂位置：横担。
三、警示牌1、标准：长400，宽320（搪瓷制品（双面镀瓷））2、字体样式（包括藏汉双语）2.1 警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.2 警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
3、悬挂位置及方式3.1 铁塔：在标识牌左右侧垂直方向各安装 1 根固定支架，每块牌采用2个安装支架，并以中孔分别固定在2付L卡具上。
四、杆塔号牌1、尺寸：长 400mm×宽 320mm（搪瓷制品（双面镀瓷））2、要求：电力线路设备标志牌基本型式为矩形，字号根据标志牌尺寸、字数适当调整。
杆号牌的总体版面分上下两部分布置，上方标识是线路编号+线路名称，下方是杆塔编号。
分割线线宽3 mm；杆塔编号：采用三位阿拉伯数字和一位汉字（号）组成。
实例3、安装要求3.1 杆号牌直接与螺栓、支架接触的地方，必须在杆号牌正反两面各安装1个聚酯垫，其它连接螺栓两端只需各配1个平垫。
所有固定螺栓均为 M16 螺栓，配1个螺母及一个防松扣紧螺母。
3.2 杆号牌由支架加强（连接）后，通过L夹具安装在铁塔辅材上，不得单点悬挂。
3.3螺栓穿向：所有螺栓均由杆号牌正面向后穿。
4、安装方式4.1铁塔：在标识牌左右侧垂直方向各安装1根固定支架，每块牌采用2个安装支架，并以中孔分别固定在2付L卡具上。
110 kv变电站安全标志施工模板在110 kV变电站的建设和运行过程中，安全是至关重要的。
为了提高工作人员的安全意识，减少安全事故的发生，必须建立起一套完善的安全标志施工模板。
本文将为您介绍110 kV变电站安全标志施工模板的内容和要求。
一、标志种类及标志要求1. 安全警示标志安全警示标志主要用于警示人员注意周围的安全风险和潜在危险。
在110 kV变电站内部，安全警示标志的要求如下：（1）标志种类：警示标志的种类包括危险警示标志、禁止标志、警告标志等。
（2）标志位置：标志应设置在工作区域的入口、出口、危险区域的周边以及潜在危险源的附近。
（3）标志内容：标志上的文字和图标应清晰明确，标志的颜色应醒目易辨认。
2. 安全指示标志安全指示标志主要用于指示人员应该如何正确地进行操作或采取相应的安全措施。
在110 kV变电站内部，安全指示标志的要求如下：（1）标志种类：指示标志的种类包括操作指示标志、安全提示标志、紧急出口标志等。
（2）标志位置：标志应设置在工作区域的显眼位置，以便工作人员能够方便地看到。
（3）标志内容：标志上的文字应简明扼要，图标应与文字相符合，标志的颜色应醒目易辨认。
二、标志的制作与安装1. 标志的制作（1）材料选择：标志的材料应选择耐候性好、防水、防腐、耐用的材料。
（2）标志的尺寸：标志的尺寸应根据实际情况进行合理的规划，以保证标志的可见性。
（3）标志的制作方式：标志可以采用印刷、贴纸或喷涂的方式进行制作，制作的标志应符合标准规定。
2. 标志的安装（1）标志的安装位置：标志应安装在工作人员能够方便看到的位置，如墙壁、柱子等。
（2）标志的安装高度：标志的安装高度应根据实际情况进行合理的规划，一般不低于1.5米。
（3）标志的安装固定：标志的安装应牢固可靠，避免因风吹或其他因素导致标志松动或脱落。
三、标志的维护与更新1. 标志的维护（1）定期检查：定期对标志进行检查，发现损坏或破损的标志应及时更换或修复。
电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸： 200*160 和 80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。
黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。
黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。
8．线路相位标志牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。
10．根据国标定做，常规板厚0.8mm，1.5mm。
电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;。
