1．如图，纸板PQ上有一小孔。
请作出物体AB通过小孔在光屏MN上所成的像。
2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。
3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。
4．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。
5．画出图中人眼通过平面镜M看到桌底下球的光路。
6．画出图中字母“F”在平面镜中的像。
7．如图S是平面镜前一物体。
请作出人能通过平面镜看到S的像的范围。
8．如图所示，竖直向上的光经平面镜反射后，沿与入射光线成120°的方向向上射出。
请画出平面镜的安装位置。
9．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中作出S发出的光经平面镜反射后到达A点的光路图。
10．P是人眼S看到的水中的鱼，请作出看到它的光路图。
11．如图所示是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。
12．当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。
13．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM 是SP经此平面镜反射后的反射光线。
请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。
答案1．(变式题)如图，纸板PQ上有一小孔。
请作出物体AB通过小孔在光屏MN上所成的像。
2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。
3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。
4．(2015·黔西南)如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。
5．(2015·茂名)画出图中人眼通过平面镜M看到桌底下球的光路。
6．画出图中字母“F”在平面镜中的像。
人教版八上物理专题训练（一）光学作图一1.如图所示，光射在水面上，在图中画出反射光线。
2.请按照要求画图：在图中，做出入射光线，标出反射角。
3.如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。
4.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。
5.自行车尾灯结构如图所示，夜晚当有光照射到尾灯时可起到明显警示作用。
试画出图中这两条光线的反射光线。
6.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像AʹBʹ。
7.根据平面镜的成像特点，请画出像AʹBʹ所对应的物体。
8.AʹOʹ是AO在平面镜中成的像，如图，请画出平面镜的位置。
9.请利用平面镜成像的特点在图中作出从S发出的一条光线经平面镜反射后过A点的光路图。
10.如图所示，请根据平面镜成像特点，在图中画出“眼睛通过玻璃板看到烛焰顶端”的光路图。
11.A点是蜡烛的位置，它在平面镜中的像的位置在B点，如图所示，请画出在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）。
12.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中确定点光源S及其像Sʹ的位置，并完成光路图。
13.如图所示，在某房间的天花板上装有平面镜M，S是一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
14.如图，一束光沿AO方向从空气斜射入水中，在图中画出折射光线的大致方向。
（按要求作图）15.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。
16.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。
17.图中OAʹ是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OBʹ的大致位置。
18.如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。
请画出入射光线、反射光线和折射光线的大致方向。
人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。
初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。
2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。
3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。
4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。
（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。
6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。
7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。
8．如图所示，画出烛光下杆AB在桌面上的影子范围。
9．画出图中入射光线的反射光线。
10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。
11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。
如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。
请画出本次控制电视机的光路。
12．有时，黑板反光会“晃”着部分同学的眼睛。
如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。
13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。
全国初中物理竞赛试题精编第10讲—光学作图专题精练1．如图甲所示，是凹透镜的三条特殊光线画法。
实际上凹透镜也可以成像，物体经凹透镜所成的像是正立缩小的虚像。
如图乙所示，MN是主光轴，A'B'是物体AB通过凹透镜所成的像，请你根据凹透镜的三条特殊光线，在乙图中画出凹透镜的位置并标出其中一个焦点的位置。
（保留作图痕迹）【答案】【详解】连接AA'，与MN的交点即为凹透镜的光心O，然后画凹透镜，作平行与MN的光线AC，连接A'C即为折射光线，折射光线与MN的交点即为焦点F。
如图所示2．有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示，并且光线a经凸透镜折射后的折射光线与凸透镜的光轴平行。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置。
【答案】【详解】（1）因为S发出的一条光线经平面镜反射后，反射光线为a，光线a经凸透镜折射后的折射光线与凸透镜的光轴平行，由此可知光线a的反向延长线过焦点，所以反向延长光线a，与主光轴的交点为透镜的焦点F（S'）。
（2）已知点光源S在平面镜中的像与凸透镜的焦点F重合，画出像S'（F）的对称点，可得点光源的位置S。
所求画图如图所示3．已知暗箱内有一只凹透镜和一只平面镜。
请在暗箱内画出完整的光路图，填上光学仪器，并注明凹透镜虚焦点F的位置。
【答案】【详解】延长射入黑箱的光线，该光线经平面镜反射后，反射光线与射出黑箱的光线交于一点B，过该点垂直主光轴画出凹透镜；前面反射光线OB与主光轴的交点F为凹透镜的焦点；画出入射光线AO与反射光线OB的夹角的角平分线，即法线，垂直法线画出平面镜，如图所示：4．承德避暑山庄湖景如画，如图甲所示。
小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。
图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。
![[名校]八年级上物理《光现象作图题》专项练习含答案](https://uimg.taocdn.com/94fdf00bf705cc1754270925.webp)
[名校]八年级上物理《光现象作图题》专项练习含答案专题训练光学作图题.（1）如图所示，一根竹竿BC竖立在地面上，请画出它在路灯O 下的影子。
（2）请画出光源S发出的光照到不透明物体MN上时，在墙壁AB上出现的影子。
.“井底之蛙，所见甚小．”请利用光的直线传播的知识，在图中画出青蛙（位置在图中A点）能看到的天空范围．.如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯S的位置。
.如图所示，点光源处于S点位置，P、Q为不透明的挡板，试作出点光源能够照亮挡板右侧的区域。
（用阴影线画出）.如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
.如图所示，画出入射光经互相垂直的两个平面镜反射的光路图，保留作图痕迹。
.苹果受充足的阳光照射才会变红，有些部位阳光照射不到，因此苹果通常不是全红．小亮在苹果树下铺设一层银色地膜，如图甲所示．利用光的反射使苹果能接受更多的光照，大部分苹果会整个变红，甜度也会增加，这样的苹果市场价格变高，易于销售．这项小创意使他家苹果收益大幅提升．请你在图乙中画出一束太阳光经银色地膜反射至苹果A的光路图．.如图所示，小明利用一块平面镜使此时的太阳光沿水平方向射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．.如图甲为开封铁塔及其倒影的美景。
请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
.如图所示，一束光经A点所在的平面镜反射后照到盆中花上B点处请画出平面镜的位置和光路图。
.如图所示，李师傅要从房子A处拉导线到河岸装一盏路灯，然后拉线到房子B处安装另一盏路灯，那么河岸上的路灯安装在何处时所用导线的总长度最短？小明将河岸当作平面镜，运用光学作图法很简单地确定了安装位置，请你画出小明所作的图。
.如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域。
作图题一（光学）卷一1．如图所示，一天晚上，家住××小区的小莉在街道边等候公共汽车，公共汽车站牌顶端的路灯照在小莉身上在路面上留下一道长长的影子。
请通过作图法确定影长并将它标在图中。
2．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）3．如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小。
4．光线L射到某平面镜上，使其沿水平方向传播，如图所示。
请在图中画出所需平面镜的位置。
（要求保留必要的作图痕迹）5．在图中，如果使光线照射到井底，试画出平面镜的放置位置。
（要求保留作图痕迹）6．如图所示，光线经潜望镜内的平面镜反射后进入眼睛，请把光路图补充完整。
7．如图所示，已知一束光的一条边缘光线a的传播光路，请根据光的反射定律作出另一条边缘光线b的传播光路，并在虚线框内画出相应的光学元件。
8．画出图中物体AB在平面镜中所成的虚像。
9．如图所示，A′O′是AO在平面镜中成的像，请你大致作出平面镜的位置。
10．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置。
11．如图所示，发光点S发出的某光线经平面镜发射后，发射光线恰好经过A点，请在图中画出这条光线。
12．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路。
13．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像。
14．如图为一辆轿车的俯视示意图。
O点为司机眼部所在位置，司机在右侧的后视镜AB（看作平面镜）中能看到车尾C点。
根据平面镜成像规律画出司机眼睛看到C点的光路图。
15．如图所示，OA是一条入射光线．现欲将它反射入洞内，请你画出平面镜的位置及反射的光路。
光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。
是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

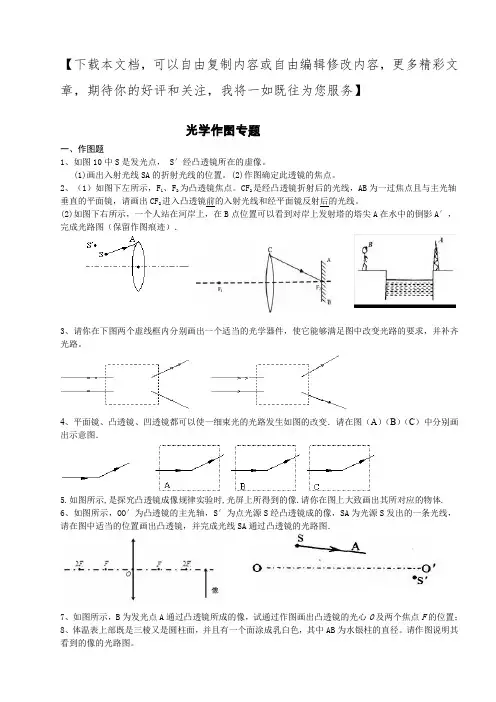

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。
(1)画出入射光线SA的折射光线的位置。
(2)作图确定此透镜的焦点。
2、（1）如图下左所示，F1、F2为凸透镜焦点。
CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。
(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。
4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。
请作图说明其看到的像的光路图。
..29、如图，黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
10、如图11所示，由发光点A 发出的光射到水面上，同时发生反射和折射，反射光线经过S 点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。
请在图10中作出通过细管看见物块的入射光线。
12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB 垂直入射。
中考物理高频考点《光学作图》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。
2．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。
3．如图所示，请画出入射光线经凹透镜后的折射光线，将光路图补充完整。
4．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．6．物理素养挑战赛中，小平被要求用A处的激光手电照亮B处的物体，但两者中间有一位置固定不透光的遮挡物。
于是他找来一个平面镜放在如图所示的位置顺利完成任务，请你画出他用到的光路。
7．请在图中完成光路图。
8．如图，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。
因为S才是鱼真实的位置，S′处是鱼的像的位置。
请你在图中作出由S发出经过水面后射入人眼的光线。
9．在图中，应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'。
10．在下图中完成光路图，并标出A点的像A’。
11．一束光从空气斜射到水面上，折射光线如图所示，请画出对应的入射光线和反射光线。
12．一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）13．如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r．14．在下图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
15．画出如图中对应的折射光线；16．请完成图中的光路图17．请画出图中物体AB在平面镜中所成的像A'B′。
光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。
保留作图痕迹。
2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。
注意标出法线，不考虑光的反射。
3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。
请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。
6.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角的大小。
7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。
9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。
请你作出这条入射光线并完成光路图。
12.如图所示，请画出两条光线经过凹透镜后的折射光线。
13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。
14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。
2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3．如图所示，画出两条经凹透镜折射后的光线。
4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
7．请在图中画出入射光线经过透镜后的折射光线。
8．请画出图中的入射光线。
9．在下列虚线框内画出合适的透镜。
10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。
12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。
14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。
请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。
（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
八年级上册物理光学作图专题（基础版）1.根据光的反射定律，完成下面左图中的光路图，并标出反射角的大小。
2.如图所示，一束光经平面镜反射后，竖直向下射向井中，请你做出法线并画出平面镜的位置。
3.光线射向半球形玻璃砖，请画出完整的反射和折射光路图。
4.如图是一束光线射到平面镜上的反射光线，请你画出入射光线。
5.点发出一束光射向水面，一部分光经水面反射后射向A点，还有一部分光折射入水中射向B点，请完成反射和折射光路图。
6.如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中。
请你通过作图画出反射光线，并标出平面镜的位置。
7.根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图。
8.如图所示，L1为入射光线，L2为反射光线。
请在图中画出平面镜的位置。
（请保留作图痕迹。
）9.图中S点是水中鱼所在的位置，S'点是人的眼睛在P处看到的鱼的像的位置。
请完成人眼在P处看到鱼的光路图，并画出该光线在水面发生反射的反射光线。
10.如图，水下射灯发出一束光从水斜射向空气，请画出反射光线和折射光线的大致方向。
11.如图是经过平面镜反射后射向凸透镜的一束光线，请在图中补全经凸透镜折射的光线与射向平面镜的入射光线。
12.如图所示，一束光从空气射向半圆形玻璃砖的圆心，OA是经玻璃砖上表面反射的光，同时有一部分光通过玻璃砖并从其下表面射出，请完成这束光通过玻璃砖的光路图。
13.根据光的反射定律，完成下图中的光路图。
14.将一平面镜斜放在水槽中，有一束光线垂直射入水面，如图所示，请画出这束光线进入水中的折射光线和入射到平面镜后的反射光线。
15.如图，S是发光源，请你依据光的反射定律作出S光经反射后经过A点的光线。
16.请在图中画出物体在平面镜中的像，并画出一条眼睛能看到物体点的像的光路图。
17.光线BF从凸透镜射出后射到位于凸透镜焦点的镜面上，请画出进入凸透镜前的入射光线和经平面镜反射后的反射光线。
18.如图，ABC为一直角三角形玻璃砖的横截面。
八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。
4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
