物理中考光学力学电磁学作图题大全(附解析)

第二十章电与磁专题20.6 磁学作图问题（拓展）1.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。

2.利用安培定则作图考法:（1）已知螺线管的导线绕法和电流方向，标出螺线管两端的N、S极；（2）已知螺线管的导线绕法和螺线管两端的N、S极，标出电流方向；（3）已知电流方向、螺线管两端的N、S极，画出螺线管的导线绕法。

3.磁学作图的理论依据（1）通电直导线周围的磁场方向的判定。

（2）安培定则。

4.磁学作图注意事项抓住"右手螺旋定则"三个要点：(1)出右手；(2)四指与电流方向一致；(3)大拇指所指为N极方向。

5.根据以下规律和规定来完成作图（1）同名磁极相互排斥，异名磁极相互吸引．（2）磁感线的方向从N极到S极．（3）小磁针N极的指向与该点磁感线的方向一致．（4）安培定则，四指指向为电流方向，大拇指指向为N极方向．（5）磁感线是带箭头的曲线，通电螺线管外部和内部磁场的方向相反。

外部磁场的磁感线两端要与磁极接触。

【例题1】指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地磁场指示方向。

如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。

【答案】如图所示。

【解析】地磁场的地磁南极在地理北极附近，地磁南极在地理北极附近；小磁针北极指向地理北极，磁感线的切线方向为该点的磁场方向，在在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。

2．【例题2】如图所示，请根据小磁针指向确定电源a端的极性，用“+”或“﹣”填在（）内。

【答案】如图所示：。

【解析】已知小磁针指向，根据磁极间的相互作用可确定螺线管的极性，然后利用安培定则可确定电源a 端的极性。

已知小磁针右端为N极，根据磁极间的相互作用可确定螺线管的左端为S极，右端为N极，用右手握住螺线管，大拇指所指的方向为N极方向，四指指向电流方向，则电流从螺线管的左端流入，所以电源a 端为正极。

专题22 电磁学作图题专项（解析版）目录一、热点题型归纳........................................................................................................................................................【题型一】实物图补充连接类型......................................................................................................................【题型二】电路设计类型..................................................................................................................................【题型三】根据电路图画实物图或实物图画电路图类型..............................................................................【题型四】电器补充类型..................................................................................................................................【题型五】磁现象类型......................................................................................................................................二、最新模考题组练....................................................................................................................................................【题型一】实物图补充连接类型【典例分析】（2021•安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。

磁学作图专题训练（50题）1、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“−”极，并标出通过通电螺线管外A点的磁感线的方向。

2、如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“−”极。

3、如图所示，闭合开关后，图中小磁针的指向不发生改变，根据图中小磁针的指向，画出闭合开关后，通电螺线管磁感线的方向，并标出电源的正极。

4、请你在图中标出电源的“+”、“−”极和小磁针的N极。

5、如图所示，请根据小磁针静止时N极的指向，标出磁感线的方向、电源的正负极。

6、如图所示，电磁铁的极性已经标出，请按要求作图。

①在括号内用“+”或“−”标出电源的极性，②标出磁感线的方向。

7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。

8、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。

（2）电源右端的极性（用“+”或“-”表示）。

（3）条形磁体左端的极性（用“N”或“S”表示)。

9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。

10、在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。

11、标出图中闭合开关后通电螺线管的N极。

12、如图，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。

13、如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极，画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。

14、如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。

15、根据小磁针静止时N极的指向，在图中标出电源“+”极并用箭头表示磁感线的方向。

微专题练习：电磁作图姓名：_____________ 日期：____月____日等第：________1、如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极．2、如图所示，请标出小磁针静止时的N极和磁感线的方向。

3、请在图中将小磁针的北极涂黑，并以“N”表示．4、闭合开关后，小磁针静止时指向如图所示，请在电源左右两端的括号中用“＋”“－”标出电源的正负极．5、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．6、如图所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁感线方向并标出电源的正极．7、如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．8、如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向。

9、将图中的电磁铁连入你设计的电路中(在方框内完成)．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极．10、开关S闭合后通电螺线管和条形磁铁A之间磁感线的形状如图甲所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极．电源NS11、如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A点磁感线的方向；(2)乙通电螺线管电源的正、负极．12、根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“＋”、“－”极。

13、如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S 极和用“＋”标出电源的正极．14、如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。

其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。

白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。

2024年中考物理复习压轴真题专项汇编—作图题（光学和力学综合46题）【题型1力的示意图与图示】1．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。

【答案】【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：2．（2023•自贡）如图所示，物体A静止在斜面上，请画出物体A的受力示意图。

【答案】【解答】解：从A的重心分别沿竖直向下、沿斜面向上和垂直于斜面向上的方向画一条带箭头的线段，分别用G、f和F表示重力、摩擦力和支持力。

如下图所示：3．（2023•云南）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。

【答案】见解答【解答】解：拉力的方向沿绳子向上，作用点在灯笼上，从灯笼由绳子的接触点作竖直向上的拉力；如图所示：4．（2023•兰州）如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。

正因如此，避险车道被称为高速公路上的“救命道”。

请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。

【答案】【解答】解：失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相关字母，如图所示：5．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。

【答案】见解答【解答】解：小球受浮力和重力，浮力和重力是一对平衡力，过重心作竖直向下的重力和竖直向上的浮力，如下图：6．（2023•贵州）如图所示是在水平地板上推动拖把向左移动的情景。

请分析并画出地板对拖把头的作用力的示意图（O点为拖把头重心）。

【答案】见解答【解答】解：拖把头受到地面的竖直向上的支持力和向右的摩擦力，作用点都在拖把头重心O，如图所示：7．（2023•鄂州）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随传送带先做加速运动，后随传送带一起匀速运动。

中考作图专题-电磁学作图1．如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。

请在图中标出磁极的名称以及小磁针的N极。

2．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。

请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。

3．闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。

请在图中标出小磁针的N极和A点的磁感线方向。

4．给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

5．如图所示，在螺线管旁悬挂一条形磁体。

闭合开关后，条形磁体向左偏。

请在括号内标出：（1）通电螺线管的“N”或“S”极；（2）电源的“+”或“-”极。

6．在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。

7．条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；①小磁针的N极。

8．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。

9．根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

10．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。

请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。

11．如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。

12．如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。

13．闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。

14．当金属温度降低到某一时，会产生神奇的现象。

在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270①，使锡盘出现超导性。

此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。

初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。

（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。

4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。

（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5、透镜（1）请画出入射光线通过透镜后的折射光线。

（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。

（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。

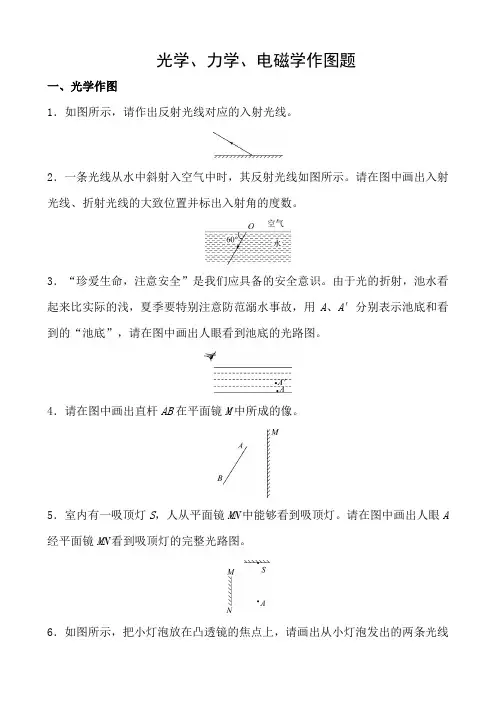

光学、力学、电磁学作图题一、光学作图1．如图所示，请作出反射光线对应的入射光线。

2．一条光线从水中斜射入空气中时，其反射光线如图所示。

请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。

3．“珍爱生命，注意安全”是我们应具备的安全意识。

由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故，用A、A′分别表示池底和看到的“池底”，请在图中画出人眼看到池底的光路图。

4．请在图中画出直杆AB在平面镜M中所成的像。

5．室内有一吸顶灯S，人从平面镜MN中能够看到吸顶灯。

请在图中画出人眼A 经平面镜MN看到吸顶灯的完整光路图。

6．如图所示，把小灯泡放在凸透镜的焦点上，请画出从小灯泡发出的两条光线经凸透镜折射后的光线。

7.根据入射光线和折射光线，请在图中虚线框内画出适当类型的透镜。

8．如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN 反射后射入水中，请画出：(1)S在平面镜中所成的像S′；(2)经MN反射后过A点的反射光线OA；(3)OA照射到水池底的光路图。

9．用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。

然后经水平地面上的平面镜反射，在墙壁上形成一个光点A。

请在图中画出：(1)a的入射光线；(2)光点A的位置；(3)标出反射角度数。

二、力学作图10．如图所示，一个小球在竖直挡板的作用下静止在斜面上，请作出小球所受11．为了探究铝块在液体中所受浮力的大小跟液体密度的关系，小明将同一铝块用测力计提着分别浸入水和煤油中，如图所示。

已知水的密度为 1.0×103 kg/m3，煤油的密度为0.8×103 kg/m3，请根据实验作出铝块在水和煤油中所受浮力的示意图。

12．如图所示，笔筒静止在水平桌面上，请画出笔筒受力的示意图。

13．将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示。

请画出此时小球的受力示意图。

中考物理总复习《电磁学作图》专项检测卷(带有答案)学校:___________姓名：___________班级：___________考号：___________1、请用笔画线表示导线，将图1中的电灯和开关正确接入家庭电路。

2、将图2中的三孔插座(带保险盒)正确接入电路．图1 图23、如图3所示，画出两盏灯的连线，并接入家庭电路．要求开关控制两盏灯，且每盏灯都能正常发光．1 4、请将图4中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电．图3 图45、小明设计了一种利用“声控”开关(有声音时自动闭合，无声音时自动断开)和“光控”开关(有光照时自动断开，无光照时自动闭合)自动控制的楼道灯，使得只有在天黑且有声音时灯才亮．请你根据小明的设计意图，用笔画线代替导线完成如图5所示的电路．(导线不得交叉)6、如图6所示，图甲是家庭中常用的一种插线板。

小文同学在使用中发现：开关断开时指示灯不亮，插孔不能供电；开关闭合时指示灯亮，插孔能供电；如果指示灯损坏，开关闭合时插孔也能供电。

根据以上描述，请在图乙中用笔画线代替导线完成电路连接。

图5 图67、如图7所示，图甲是某宾馆的房卡，它相当于一个开关。

只有房卡插入卡槽里，房间内的灯和插座才能工作。

图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。

为使灯和插座正常工作，请将图乙中的电路图补充完整。

8、有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮．如图8所示，现有灯L、声控开关S声(有声音时开关闭合)和光控开关S光(光线暗时开关闭合)，请设计并连接满足上述要求的电路．图7 图8 9、如图9所示，图甲是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．10、学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫.前门来的客人关闭开关，办公室的电铃响、红灯亮;后门来的客人关闭开关，办公室的电铃响、绿灯亮.请在图10中帮助他画出符合要求的电路图(导线不得交叉).11、如图11所示，根据左侧电路实物图，在右侧方框内画出对应的电路图.图10 图1112、如图12所示，请在图中标出小磁针静止时的N极和A点处的磁感线方向．13、画出图13中A点处磁场的方向，并把小磁针N极涂黑.图12 图1314、如图14所示，请根据通电螺线管的N、S极，标出小磁针N极、通电螺线管的磁感线方向以及电源的正、负极．15、如图15所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管的绕线，并标出电源的正、负极.图14图1516、如图16所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．17、请在图17中用笔画线代替导线，将汽车的启动原理图连接完整。

2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。

2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。

请画出点光源S并补全光路图。

3．如图所示，画出两条经凹透镜折射后的光线。

4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。

6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。

7．请在图中画出入射光线经过透镜后的折射光线。

8．请画出图中的入射光线。

9．在下列虚线框内画出合适的透镜。

10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。

11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。

12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。

请在图中画出光源S 经凸透镜所成的像S`。

（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。

14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。

请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。

（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。

如图甲所示。

请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。

中考物理总复习《光学作图》专项测试题-带有答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路；2．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M'及人眼看见这个点的光路图。

3．⑴ 如图甲是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O’是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图．⑴ 如图乙所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．4．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像A′B′．( )5．如图所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线。

6．图中平面镜前有一点光源S，其发出的一条光线经过平面镜反射后经过A点，试完成光路图。

7．利用平面镜成像的特点在图中根据平面镜中的像A B''画出物体AB。

8．如图，光线经凸透镜折射后，折射光线恰好经过凸透镜另一侧焦点F。

再经水平面上的平面镜反射。

请在图中画出入射光线和反射光线。

9．如图所示，已画出了入射光线和法线，标出了入射角i，请根据光的反射定律，使用作图工具规范画出它的反射光线并标出反射角r。

10．如图，凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，入射光线AB平行主光轴，请画出AB经过凸透镜后的折射光线和进入水中后大致的折射光线。

11．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

12．如图所示，入射光线与水面成30°角斜射入水中，请作出其反射光线和折射光线。

13．要使光线发声如图所示的偏折,在方框内适当的画出合适的光学元件(保留作图痕迹)，一种利用光的反射，一种利用光的折射14．如图所示，点光源S发出的光从空气斜射入水中时发生反射和折射，已知反射光线经过C点，折射光线经过D点，分别画出反射光线和折射光线，并用α标出反射角，用β标出折射角。

精品中考物理专题训练：电（磁）学作图题及解析一、作图题1.某同学在家中练习安装A、B两盏完全相同的电灯，并公用一个开关控制。

接上照明电路后，结果是：开关闭合时A灯不发光，B灯发光；开关断开时，两灯都发光，但很暗，请你在图中方框内画出这个电路图。

解；如图所示；【解析】解答：由题意知，开关断开时，两灯串联，那么开关闭合时，A灯被短路，B灯工作，所以电路图如下：【分析】根据开关的在开合两种情况下，两个灯泡的发光情况来判断两个灯泡的串并联关系，由于开关闭合时A灯不发光，B灯发光，说明A灯被短路；因为开关断开时，两灯都发光，但很暗，说明这时A灯分压，两灯串联，根据分析画电路图即可。

2.在如图所示电路的“○”里填上适当的电表符号，使两灯并联。

解：如图所示：【解析】解答：要使两灯并联，必须闭合开关，电流从电源正极经开关后分为两支，一支经中间的电表、上方的灯泡回到电源的负极，所以中间的电表是电流表，另一支经左下的灯泡、最上方的电表回到电源的负极，所以最上方的电表是电流表。

左上方的电表不能有电流通过，故为电压表，电路连接关系如图所示：【分析】并联电路中，各用电器在不同的支路上；电流表和所测量的位置串联，电压表和所测量的位置并联。

3.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合开关S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。

解：如图所示：【解析】解答：滑动变阻器的滑片向左移动时，电流表的示数不变且不为零，滑动变阻器与灯泡并联，电流表测量通过灯泡的电流，如图所示：【分析】电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。

4.如图所示，将电流表或电压表的符号填入图中“〇”里，使开关闭合后灯L1、L2串联且都能发光。

解：如图所示：【解析】解答：根据题目要求使开关闭合后灯L1、L2串联且都能发光，则最上面的圆圈只能是电压表，才保证了一条支路，最右边的圆圈只能是电流表，才能保证电流从正极出发，经过开关、两灯泡、电流表回到负极，这样电路就通了且只有一条支路，故中间的圆圈只能是电压表，故如下图所示：。

题型训练2：作图题——1光学作图类型1：光的反射1．（2018·重庆A卷）请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.2．（2018·内江）如图，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．3．（2016·孝感）如图，一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）．类型2：平面镜成像作图4．（2018·福建）根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.5．（2018·遂宁）一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜（保留作图痕迹）．6．（2018·黔东南）画出图中S发出的光线经平面镜反射后过P点的光路．类型3：光的折射作图7．（2018·威海）空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出一条入射光线及其折射光线即可）．8．（2018·黄石）如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．9．（2018·河南）如图，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．10．（2018·成都）如图，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．类型4：透镜折射作图11．（2018·昆明）完成图中经过凸透镜后的两条光线．12．（2018·连云港）按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线．13．（2018·孝感）如图，F为凸透镜的焦点，BC为某光线经过平面镜后的反射光线，请在图中画出与BC 对应的入射光线和BC经凸透镜后的折射光线．14．如图，画出烛焰上一点S发出的两束光线经过透镜的光路，并依此确定发光点S的像点S′.题型训练2：作图题——2力学作图类型1：画指定力的示意图1．（2018·南宁）请在图中画出南瓜所受重力G的示意图．2．（2018·广安）如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图．3．（2017·黄冈）如图，一个活塞的简化示意图，请在图中画出活塞下行过程中受到的摩擦力的示意图（力的作用点画在O点）．4．用细线悬挂着的小球靠在竖直墙边，画出小球对墙的压力的示意图．5．（2018·吉林）请在图中画出潜水艇所受浮力的示意图．6．（2018·扬州）如图，A、B两球带异种电荷，画出A受到重力和吸引力的示意图．7.（2017·德州）如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．8．（2018·滨州）如图所示，用线将吊灯悬挂在天花板上，线对吊灯的拉力F＝4 N，请在图中画出吊灯受力的示意图．（拉力的作用点取在吊灯的重心）9．（2018·聊城）踢出去的足球在操场上慢慢滚动后停下来，画出操场上向左滚动的足球受力的示意图．10．（2018·孝感）如图，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A 在竖直方向上的受力示意图．11．（2018·邵阳）请你在下图中画出静止在水中的小球所受力的示意图．12．（2018·南京）如图，小明沿滑道下滑，画出滑道对小明作用力的示意图．（作图时用方框代替小明）13．（2018·安徽）如图甲，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点（见图乙）．请在图乙中画出物块受力的示意图．14．（2017·德阳）如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．15．（2018·娄底）在图甲中画出拉力F对支点O的力臂l.16．（2018·广东）如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l.17．（2017·威海）如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂l1和阻力F2的示意图．18．（2018·德阳）如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图．19．（2018·黄石）旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图．20．台湾省农民张文任栽种出一个超级大南瓜．为将南瓜顺利装车，村民们用如图所示的滑轮，用绳子绕制成滑轮组．在20 s时间内，村民们用750 N的拉力将绳端沿竖直方向匀速向下拉动6 m，把南瓜提升1.5 m（g取10 N/kg）．按题意画出滑轮组的绳子绕法．题型训练2：作图题——3电磁学作图类型1：根据电路图连接实物图1．按图（a）所示的电路图，连接图（b）所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡发光变亮．（电源为两节新干电池，灯泡的最小电阻为5 Ω）2．要求测量额定电压为2.5 V小灯泡的电功率．按照电路图a，将图c的实物连接成实验电路．（小灯泡电阻约为8 Ω）类型2：根据实物图画电路图3．（2018·兰州）根据下面的实物图画出与之对应的电路图．4．（2018·眉山）根据左侧电路实物图，在右侧方框内画出对应的电路图．类型3：根据要求连接实物图5．（2018·湘西）用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．6．（2018·上海）如图，添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小．类型4：设计电路图7．（2018·烟台）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．8．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光．提醒司机有乘客需要下车．请设计一个符合要求的电路图．（已画出指示灯和电源，如图所示）类型5：实物图改错9．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有导线连接错误？若有，请在连接错误的导线上打“×”，并在原图上加以改正，改动的线要尽量少．10．小明要测量额定电压为2.5 V的小灯泡正常发光时的电阻，连接的电路如图所示．电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确．类型6：家庭电路的连接11．（2018·济宁）将图中的三孔插座（带保险盒）正确接入电路．12．（2018·吉林）请在图中正确连接电路图．13．（2018·广东）如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．类型7：磁现象作图14．（2018·苏州）如图中，标出小磁针静止时的N极和A点处的磁感线方向．15．小磁针在如图所示的位置静止，标出小磁针的N极．类型8：通电螺线管作图16．（2018·怀化）在图甲中括号内标出通电螺线管的N、S极和小磁针的N、S极．17．（2018·达州）如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．18．（2018·东营）如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．19．（2018·遂宁）如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S极和用“＋”标出电源的正极．20．将图中的电磁铁连入你设计的电路中（在方框内完成）．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极．类型9：电磁继电器作图21．（2017·天水）如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．。

ABO A水空气O空气玻璃A玻璃O空气A（2）完成图中的各光路图。

）在图中的虚线框内填入适当类型的透镜，并完成光路图。

）图中画出了光线通过透镜前、后的方向，在方框中画出适当类型的透镜。

）如图所示，B A ''为AB 的像，此光具一定是 镜。

在图上画出光心的位置。

4. 放在水平面上的物体A同时受到F1、F2两个力作用，如图（a）所示。

请在图（b）中画出这两个力的合力的图示。

5. 有一重20N的铁块，受一水平向左、大小为15N的拉力作用而做匀速直线运动，如图所示。

若所有力的作用点都在物体的重心上，请在图中用力的图示法画出除了重力和拉力以外的其他力。

6. 传送带上有一个物体m，当它在如图所示位置时，它与传送带一起以1m/s的速度在水平方向上匀速运动。

空气阻力不计。

请在图中画出m受力情况的示意图。

vm（三）电学1. 电路（1）根据要求画出电路图。

①灯L1和L2并联；②S1、S2都闭合时L1和L2都发光；③S1闭合、S2断开时，只有L1发光。

（2）某控制电路的一部封闭部件上，有三个接线柱A、B、C和电灯、电铃各一只，如图所示。

连接A、C，灯亮，铃不响；连接A、B，铃响，灯不亮；连接B、C，灯不亮，铃不响，请你根据上述情况在方框内画出这个部件的电路图。

（3）根据要求将如图所示元件连成电路图（各元件位置不动）①甲图中的灯L1、L2串联，电流表测串联电路的电流；②乙图中的灯L1、L2并联，电流表测灯L1的电流，开关控制两盏灯；③丙图中的灯L1、L2并联，开关控制L1，电流表测L2的电流。

L1L2A+－甲L1L2A+－S乙L1L2A+－S丙（4）根据要求完成以下各题的电路连接（各元件位置不准动）①在图的（甲）中，将灯L1、L2并联，电流表A测通过L2的电流，开关S1和S2分别控制灯L1和L2。

②在图的（乙）中，将灯L1、L2并联，电流表A1测通过灯L1的电流，电流表A测干路中的电流，闭合任意一个开关的同时，断开另一个开关，均能使两盏灯发光。

2022中考物理专项复习考点练习-光学与电磁学作图
一：光学作图
1、钱包掉到沙发下．没有手电筒，小明借助平面镜反射灯光找到了
钱包．图10 中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．
钱包 沙 发
灯
2、如图所示，S是光源，SO是光源发出的一条光线与镜面的夹角为400，画出SO的反射光线和标出反射角的大小。

二：电磁学作图
1、为了测量一只约20Ω电阻R的精确阻值，小明把三节干电池串联
起来作为源，
连成如图15所示的电路．
(1)电路中有两处连接错了，请你在接错的导线上打“×”，并画出正确的连线．
(2)在虚线框内，依照改正后的电路画出电路图．
图15
2、．图是一种温度自动报警器的原理图。

制作水银温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。

请你完成它的电路。

押作图题9：光学、力学和电磁学作图题作图题是广东三卷的必考题型，其中广州卷以特殊题型出现，这里不做过多说明。

广东省卷每年中考考查3道题，考查光路图、力学图和电磁学图，考查较为全面；深圳卷每年考查2道题，光学、力学和电磁学三选二的形式出现，预测今年也是一样，不会出现大的变化。

秘笈1：利用光的反射作图1.根据入（反）射光线作反（入）射光线．．．．．．．．．．．．．．．。

方法：（1）找点：入（反）射光线与反射面的交点即为入射点；（2）作法线：过入射点作垂直于反射面的虚线即为法线，并标出垂足：（3）作光线：根据反射角等于入射角，作出反（入）射光线，并标出箭头表示光的传播方向；（4）标角度：若题中要求标注角度，在完成光路图后，应标出相应的反（入）射角的大小。

2.根据入射光线和反射光线画平面镜．．．．．．．．．．．．．。

方法：（1）作出入射光线和反射光线夹角的角平分线，此线即为法线；（2）过入射光线与反射光线的交点作垂直于法线的一条直线，此直线即为平面镜的位置：（3）用短斜线标出平面镜的非反射面。

【特别提示】作光路图时不要画错箭头．．．．不要漏画。

虚拟光线、辅助．．方向，也不要漏画，法线与反射面的垂直符号线均画虚线，真实光线画实线。

秘笈2：透镜作图1.凸透镜和凹透镜的三条特殊光线：（1）过透镜光心的光线传播方向不变。

（2）平行于主光轴的光线经凸透镜折射后折射光线过焦点，经凹透镜折射后折射光线的反向延长线过焦点。

（3）过焦点的光线经凸透镜折射后折射光线平行于主光轴射出，射向凹透镜另一侧焦点的光线，经凹透镜折射后折射光线平行射出。

作图时注意光的传播方向，且光路可逆。

2.作图时的注意事项（1）明确透镜的种类，即透镜是凸透镜还是凹透镜；（2）明确光线的种类，是过光心的光线，是平行于主光轴的光线还是过焦点的光线；（3）根据三条特殊光线的传播特点作图。

秘笈3：压力的作图无论是作压力的示意图还是判断压力的示意图，主要从以下三个方面考虑：（1）明确被压的物体；（2）压力的作用点在被压物体上；（3）压力的方向与被压物体的表面垂直并指向被压物体。

考点17 力、光学作图题（解析版）力学、光学作图题1．（2020春•内蒙古月考）如图所示，是校园足球比赛的一个场景，请作出足球重力的示意图。

【答案】：如下图【解析】：重力的作用点对形状规则的足球来说在球心。

从力的作用点起沿力的方向，即竖直向下的方向，画一条带箭头的线段。

如图所示：2．（2020•萧县一模）如图，画出水平地面匀速向右运动的砖块所受力的示意图。

【答案】：如下图【解析】：匀速向右运动的砖块受到四个力的作用，由于砖块做匀速直线运动，受力平衡，水平方向上受到向右的推力F、向左的摩擦力f，这两个力是一对平衡力；竖直方向上受到竖直向下的重力G和竖直向上的支持力N，这两个力是一对平衡力；四个力的作用点可画在砖块的重心上，力的示意图如图所示：。

3．（2020春•枣阳市校级月考）重为5牛的小球被沿斜面的细绳拉住，静止在斜面上，如图所示，在图上画出小球受力的示意图。

【答案】：如下图【解析】：对小球进行受力分析可知，小球受到竖直向下的重力、垂直于接触面的支持力，重心都在小球的重心；小球静止在斜面上，受到沿斜面向上的拉力F．过木箱的重心分别沿竖直向下、垂直于斜面向上和平行于斜面向上画一条带箭头的线段，分别用G、F和F拉表示，如图所示：4．（2020春•射阳县校级月考）请按要求完成下列各图。

如图甲所示，茶杯静止在水平桌面上，请画出茶杯受力的示意图。

【答案】：如下图【解析】：茶杯静止在水平桌面上，它受重力和桌面给它的支持力，并且这两个力大小相等、方向相反是一对平衡力。

过茶杯重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，作图时注意两条线段长度要相等，如图所示：5．（2020春•许昌月考）物体A、B在力F作用下，以相同的速度在水平面上向右做匀速直线运动。

请画出物体B在水平方向上的受力示意图。

【答案】：如下图【解析】：物体A、B在力F作用下，以相同的速度在水平面上向右做匀速直线运动，所以小车B在水平方向上受到物体A对它向右的摩擦力和地面对它向左的摩擦力，因为小车做匀速直线运动，所以这两个摩擦力大小相等，如图所示：6．（2020春•二七区校级月考）如图所示，一只重为100N的丹顶鹤正沿直线朝斜向上方向匀速飞翔，用O 点表示丹顶鹤的重心，G表示丹顶鹤的重力，F表示空气对它的作用力，请画出该过程中丹顶鹤的受力情况。
