第十四讲 圈闭和油气藏new

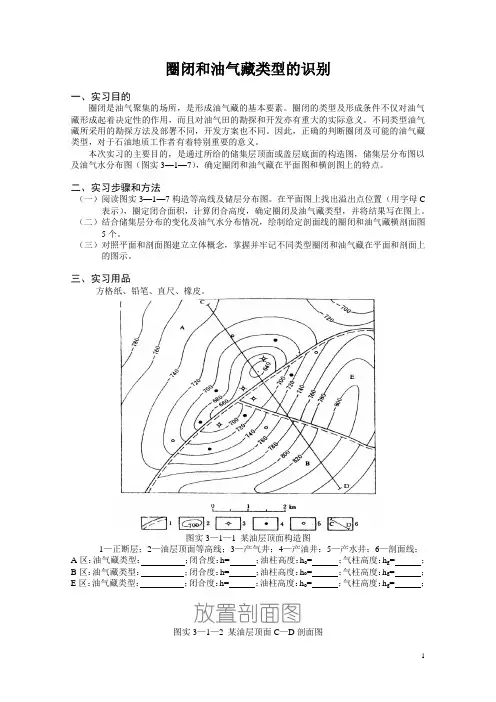

圈闭和油气藏类型的识别一、实习目的圈闭是油气聚集的场所，是形成油气藏的基本要素。

圈闭的类型及形成条件不仅对油气藏形成起着决定性的作用，而且对油气田的勘探和开发亦有重大的实际意义。

不同类型油气藏所采用的勘探方法及部署不同，开发方案也不同。

因此，正确的判断圈闭及可能的油气藏类型，对于石油地质工作者有着特别重要的意义。

本次实习的主要目的，是通过所给的储集层顶面或盖层底面的构造图，储集层分布图以及油气水分布图（图实3—1—7），确定圈闭和油气藏在平面图和横剖图上的特点。

二、实习步骤和方法（一）阅读图实3—1—7构造等高线及储层分布图。

在平面图上找出溢出点位置（用字母C 表示），圈定闭合面积，计算闭合高度，确定圈闭及油气藏类型，并将结果写在图上。

（二）结合储集层分布的变化及油气水分布情况，绘制给定剖面线的圈闭和油气藏横剖面图5个。

（三）对照平面和剖面图建立立体概念，掌握并牢记不同类型圈闭和油气藏在平面和剖面上的图示。

三、实习用品方格纸、铅笔、直尺、橡皮。

图实3—1—1 某油层顶面构造图1—正断层；2—油层顶面等高线；3—产气井；4—产油井；5—产水井；6—剖面线；A区：油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；B区：油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；E区：油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；放置剖面图图实3—1—2 某油层顶面C—D剖面图图实3—2—1 某地层底面构造图及其下伏油层等厚度图1—某地层顶面等高线（m）；2—储层等高线（m）；3—产气井；4—产油井；5—产水井；6—剖面线油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；放置剖面图图实3—2—2某油层F—E剖面线横剖面图纵比例尺：1：4000图实3—3—1 某区地层底面构造图及砂层等厚度图1—砂层所在地层顶面等高线（m）；2—砂层尖灭线；3—砂层等厚线（m）；4—剖面线放置剖面图图实3—3—1 某区地层A—B剖面线横剖面图纵比例尺：1：4000图实3—4—1 某区砂层构造图及不整合面等高线图1—不整合面等高线（m）；2—某砂层顶面等高线（m）；3—某砂层侵蚀终止线；4—剖面线放置剖面图图实3—4—2 某区砂层P—Q剖面线横剖面图纵比例尺：1：5000图实3—5 某区地层顶面构造图及砂层等厚度图1—地层顶面等高线（m）；2—砂层尖灭线；3—砂层等厚线A区：油气藏类型：；闭合度：h= ；B区：油气藏类型：；闭合度：h= ；图实3—6 某区地层顶面构造及砂层分布图1—某地层顶面构造等高线（m）；2—砂层尖灭线；3—正断层A区：油气藏类型：；闭合度：h= ；B区：油气藏类型：；闭合度：h= ；D区：油气藏类型：；闭合度：h= ；图实3—7—1 某油田砂层顶面构造及油藏分布图1—油水界线；2—砂层顶面高线（m）；3—剖面线放置剖面图图实3—7—2 某油层G—H剖面线横剖面图纵比例尺：1：2000。

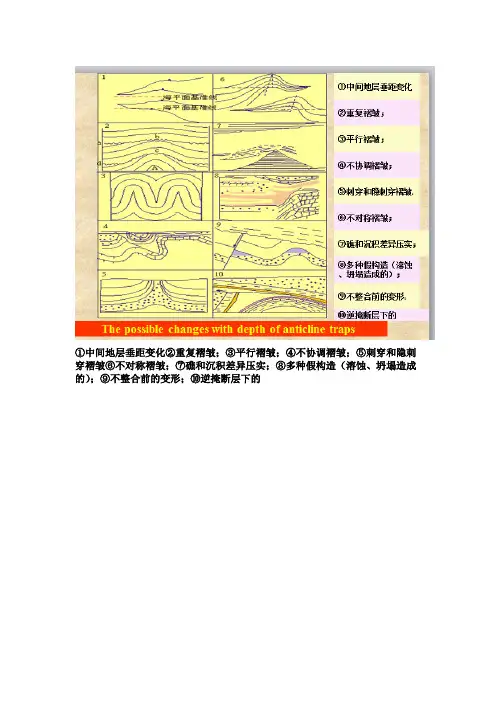

圈闭和油气藏①中间地层垂距变化②重复褶皱；③平行褶皱；④不协调褶皱；⑤刺穿和隐刺穿褶皱⑥不对称褶皱；⑦礁和沉积差异压实；⑧多种假构造（溶蚀、坍塌造成的）；⑨不整合前的变形；⑩逆掩断层下的与同生断层有关的逆牵引背斜圈闭，由于其距油源区近，又是与沉积作用同期形成，同生断层又可作为其油气运移的有利通道，因而常可形成富集高产的油气藏.断层与储集层相结合，在平面上构成封闭状态主要有以下四种基本情况：①一条弯曲断层与单斜地层相切（图中B) ②由两条或更多互相交叉的断层，在储集层上倾方向产生遮挡（图中C）③一条近于平直的断层，在鼻状地层向上开口端产生遮挡，形成所谓的鼻状构造（图中D)；④由几条断层将地层从四周切割成一个孤立断块，形成封闭（图中E)。

该气田的生产层主要是三叠系嘉陵江组的石灰岩和白云岩，其上部为硬石膏层作为盖层。

据岩心分析，其平均孔隙度仅2%，渗透率小于1毫达西；但试井结果，渗透率达几十到几万毫达西，平均值高达3000毫达西以上。

因此，这种良好的渗透性显然是由于次生裂缝发育造成的。

该区蒙特雷组由三部分组成：上部为板状硅质页岩；中部为裂缝性燧石层；下部为石灰质页岩。

中部岩层为主要储集层，其孔隙度仅6%，但裂缝发育且分布均匀，渗透率极高，60%的产量来自该层。

根据与刺穿岩体的关系可分为两类直接与刺穿岩体有关的圈闭和油气藏（图中Ⅰ①-③）。

它包括①盐栓（核）遮挡的圈闭和油气藏；②盐帽沿遮挡的圈闭和油气藏；③盐幅内的透镜体圈闭和油气藏。

与刺穿岩体有成因联系的伴生圈闭和油气藏（图中Ⅱ①-④）。

它包括①盐背斜圈闭和油气藏；②断层圈闭和油气藏；③盐栓周围的不整合圈闭和油气藏；④岩性尖灭圈闭和油气藏。

美国密西西比州的小溪油田为典型的边滩砂岩体油气藏。

砂岩厚度与蛇曲河凹岸一侧延伸方向一致，砂体的形态与边滩一致。

该油田构造为一向北倾斜的鼻状构造，油田分布主要受边滩砂岩体所控制。

油田面积约25km2，原始可采储量达1370万吨。

①中间地层垂距变化②重复褶皱；③平行褶皱；④不协调褶皱；⑤刺穿和隐刺穿褶皱⑥不对称褶皱；⑦礁和沉积差异压实；⑧多种假构造（溶蚀、坍塌造成的）；⑨不整合前的变形；⑩逆掩断层下的与同生断层有关的逆牵引背斜圈闭，由于其距油源区近，又是与沉积作用同期形成，同生断层又可作为其油气运移的有利通道，因而常可形成富集高产的油气藏.断层与储集层相结合，在平面上构成封闭状态主要有以下四种基本情况：①一条弯曲断层与单斜地层相切（图中B) ②由两条或更多互相交叉的断层，在储集层上倾方向产生遮挡（图中C）③一条近于平直的断层，在鼻状地层向上开口端产生遮挡，形成所谓的鼻状构造（图中D)；④由几条断层将地层从四周切割成一个孤立断块，形成封闭（图中E)。

该气田的生产层主要是三叠系嘉陵江组的石灰岩和白云岩，其上部为硬石膏层作为盖层。

据岩心分析，其平均孔隙度仅2%，渗透率小于1毫达西；但试井结果，渗透率达几十到几万毫达西，平均值高达3000毫达西以上。

因此，这种良好的渗透性显然是由于次生裂缝发育造成的。

该区蒙特雷组由三部分组成：上部为板状硅质页岩；中部为裂缝性燧石层；下部为石灰质页岩。

中部岩层为主要储集层，其孔隙度仅6%，但裂缝发育且分布均匀，渗透率极高，60%的产量来自该层。

根据与刺穿岩体的关系可分为两类直接与刺穿岩体有关的圈闭和油气藏（图中Ⅰ①-③）。

它包括①盐栓（核）遮挡的圈闭和油气藏；②盐帽沿遮挡的圈闭和油气藏；③盐幅内的透镜体圈闭和油气藏。

与刺穿岩体有成因联系的伴生圈闭和油气藏（图中Ⅱ①-④）。

它包括①盐背斜圈闭和油气藏；②断层圈闭和油气藏；③盐栓周围的不整合圈闭和油气藏；④岩性尖灭圈闭和油气藏。

美国密西西比州的小溪油田为典型的边滩砂岩体油气藏。

砂岩厚度与蛇曲河凹岸一侧延伸方向一致，砂体的形态与边滩一致。

该油田构造为一向北倾斜的鼻状构造，油田分布主要受边滩砂岩体所控制。

油田面积约25km2，原始可采储量达1370万吨。

美国俄克拉荷马州东部的布奇砂岩中的油田为典型的分流河道砂岩体油气藏。

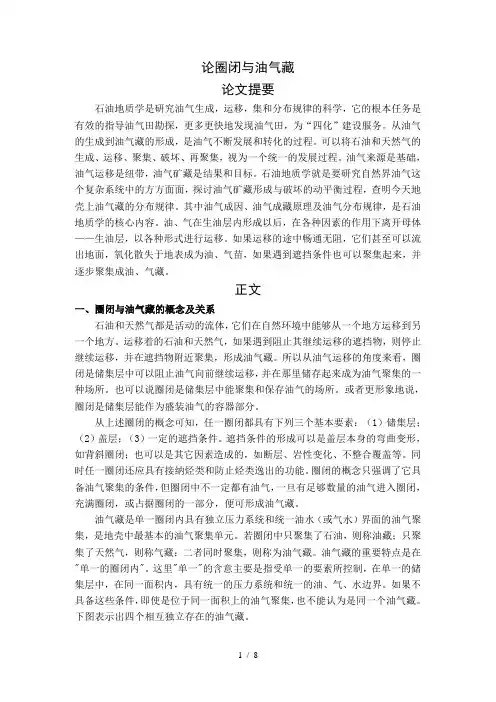

论圈闭与油气藏论文提要石油地质学是研究油气生成，运移，集和分布规律的科学，它的根本任务是有效的指导油气田勘探，更多更快地发现油气田，为“四化”建设服务。

从油气的生成到油气藏的形成，是油气不断发展和转化的过程。

可以将石油和天然气的生成、运移、聚集、破坏、再聚集，视为一个统一的发展过程。

油气来源是基础，油气运移是纽带，油气矿藏是结果和目标。

石油地质学就是要研究自然界油气这个复杂系统中的方方面面，探讨油气矿藏形成与破坏的动平衡过程，查明今天地壳上油气藏的分布规律。

其中油气成因、油气成藏原理及油气分布规律，是石油地质学的核心内容。

油、气在生油层内形成以后，在各种因素的作用下离开母体——生油层，以各种形式进行运移。

如果运移的途中畅通无阻，它们甚至可以流出地面，氧化散失于地表成为油、气苗，如果遇到遮挡条件也可以聚集起来，并逐步聚集成油、气藏。

正文一、圈闭与油气藏的概念及关系石油和天然气都是活动的流体，它们在自然环境中能够从一个地方运移到另一个地方。

运移着的石油和天然气，如果遇到阻止其继续运移的遮挡物，则停止继续运移，并在遮挡物附近聚集，形成油气藏。

所以从油气运移的角度来看，圈闭是储集层中可以阻止油气向前继续运移，并在那里储存起来成为油气聚集的一种场所。

也可以说圈闭是储集层中能聚集和保存油气的场所。

或者更形象地说，圈闭是储集层能作为盛装油气的容器部分。

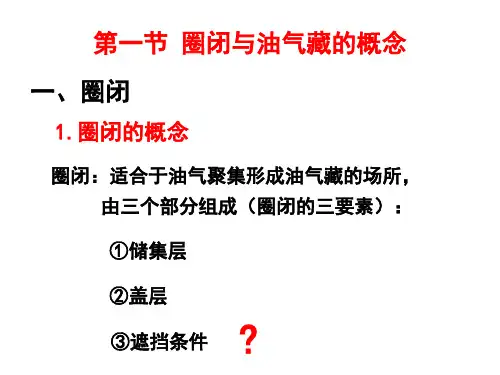

从上述圈闭的概念可知，任一圈闭都具有下列三个基本要素：（1）储集层；（2）盖层；（3）一定的遮挡条件。

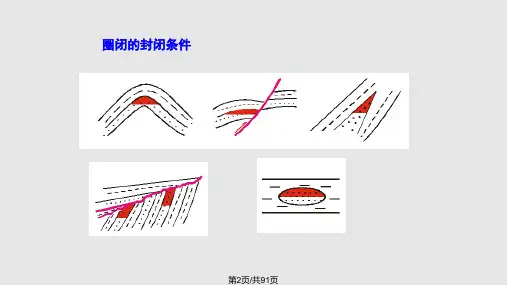

遮挡条件的形成可以是盖层本身的弯曲变形，如背斜圈闭；也可以是其它因素造成的，如断层、岩性变化、不整合覆盖等。

同时任一圈闭还应具有接纳烃类和防止烃类逸出的功能。

圈闭的概念只强调了它具备油气聚集的条件，但圈闭中不一定都有油气，一旦有足够数量的油气进入圈闭，充满圈闭，或占据圈闭的一部分，便可形成油气藏。

油气藏是单一圈闭内具有独立压力系统和统一油水（或气水）界面的油气聚集，是地壳中最基本的油气聚集单元。
