城市污水处理厂的典型流程之沉砂池一、沉砂池的作用城市污水处理厂是处理城市污水的重要设施，其中沉砂池是污水处理过程中的关键环节之一。
沉砂池主要用于去除污水中的悬浮颗粒物和沙砾等重质杂质，提高进一步处理工艺的效果和效率。
沉砂池通常位于污水处理流程的初始阶段，是一种简单而有效的物理处理方法。
二、沉砂池的结构及工作原理1. 结构沉砂池通常由进水管道、分流器、池体、出水管道等部分组成。
池体通常为长方形或圆形的深水池，底部设有废泥收集器，污水从一端进入并在池体内逐渐减速沉淀，清水从另一端流出。
2. 工作原理污水进入沉砂池后，受到自然重力的作用，其中的悬浮固体颗粒物被沉积到底部形成泥层。
清水则在泥层上漂浮至出水口，经过沉砂处理后的水质明显得到改善。
废泥收集器定期清理，将沉积在底部的泥层清除，并送入后续处理设施进行处理。
三、沉砂池的运行维护及注意事项1. 运行维护•定期清理废泥收集器；•监测沉砂池的进水和出水水质；•检查池体结构是否完好。
2. 注意事项•避免污水中含有过多的油脂和化学物质，以防对沉砂池造成影响；•确保进水口和出水口畅通无阻，维持正常的污水流动。
四、沉砂池的优缺点1. 优点•提高污水处理效率；•降低后续处理工艺的负荷；•相对简单、稳定、易于操作。
2. 缺点•需要定期清理废泥；•对污水水质要求较高；•对池体结构和布置要求较严。
五、结语沉砂池作为城市污水处理厂的一部分，在污水处理过程中起着至关重要的作用。
通过有效去除污水中的固体颗粒物，可以提高后续处理工艺的效果，保障城市环境的清洁和人民健康。
因此，在设计与运行城市污水处理厂时，沉砂池的设计、运行和维护都应得到足够的重视。
关于污水沉砂池知识点汇总，及设计参数总结！污水在迁移、流动和汇集过程中不可避免会混入泥砂。
污水中的砂如果不预先沉降分离去除，则会影响后续处理设备的运行。
最主要的是磨损机泵、堵塞管网，干扰甚至破坏生化处理工艺过程。
适用对象沉砂池去除污水中泥砂等粗大颗粒。
主要用于去除污水中粒径大于0.2m m，密度大于 2.65t/立方米的砂粒，以保护管道、阀门等设施免受磨损和阻塞。
沉砂池在污水处理中的作用池在污水处理厂的投资、占地等方面所占的比例很小，但其作用却不可忽视。
若取消沉砂池，大量砂粒将进入后续各处理单元，给污水厂的正常运行带来诸多隐患：1.砂粒进入初沉池会加速污泥刮板的磨损，缩短使用寿命。
2.排泥管道中砂粒的沉积易导致管道的堵塞，进入污泥泵后会加剧叶轮磨损。
3.对于不设初沉池的处理工艺(如氧化沟、C A S S等)或实际运行中由于进水负荷过低而超越初沉池运行的工艺，大量砂粒将直接进入生化池沉积，导致生化池有效容积的减少，同时还会对曝气器产生不利影响。
4.砂粒进入污泥消化池中，将减少有效容积，缩短清理周期。
5.污泥中含砂量的增加会大大影响污泥脱水设备的运行。
砂粒进入带式脱水机会加剧滤布的磨损，缩短更换周期，同时会影响絮凝效果，降低污泥成饼率。
近年来卧螺式离心机在城市污水处理厂中的应用日益广泛，由于该设备采用高速离心分离的方式，砂粒会大大加剧转筒、螺旋等处的磨损。

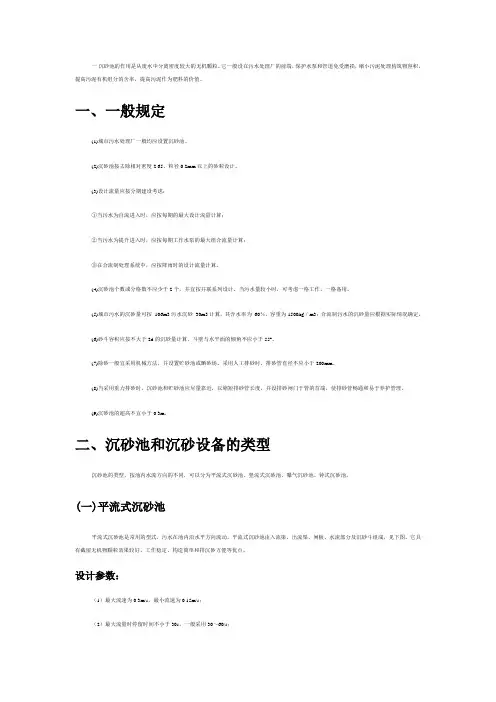

沉砂池一般规定1.城市污水处理厂一般均应设置沉砂池。
2.沉砂池按去除相对密度2.65、粒径0.2m m以上的砂粒设计。
3.污水流量应按分期建设考虑；当污水自留入厂时，按每期最大设计流量计算；用污水泵提升入场时，按每期工作泵的最大组合流量计算；在合流制处理系统中，按降雨时的设计流量计算。
4.沉砂池个数或分格数不应少于2个（格），并按并联系列设计。
5.城市污水的沉砂量按（15-30m3）/（10^6m3）计算，其含水率为60%，容重为1500k g/m3，合流制污水按实际情况确定。
1. 沉砂池1.1. 功能描述沉砂池的作用是从废水中分离相对密度2.65、粒径0.2mm 以上的无机颗粒。
它一般设在污水处理站前端，作为预处理的一部分，以保护水泵和管道免受磨损，缩小污泥处理构筑物容积，提高污泥有机组分的含率，提高污泥作为肥料的价值。
沉砂池一般分为平流式沉砂池、曝气沉砂池、旋流沉砂池。
平流式沉砂池是常用的沉砂池形式，具有构造简单、处理效果好、工作稳定的优点。
但沉砂中夹杂一些有机物，易于腐化散发臭味，难于处置，并且对有机物包裹的砂粒处理效果不好。
曝气沉砂池中曝气的作用是使颗粒之间产生摩擦，将包裹在颗粒表面的有机物除掉，产生洁净的沉砂，提高颗粒的去除效率；同时通过调节曝气量还可以控制污水的旋流速度，维持稳定的除砂效率，且对污水还有预曝气作用。
旋流沉砂池利用机械设备控制污水的流态和流速，加速砂粒的沉淀，具有沉砂粒径小、效果好、占地省等优点。
1.2. 设计要点1.2.1. 平流沉砂池设计参数：Q ——水量(m 3/h)；C 0 ——进水SS 浓度（mg/L ）；C e ——出水SS 浓度（mg/L ）；（1）池容Ve(m 3)选取沉砂池水力停留时间（HRT ），一般为20-30min ；则：60HRT Q K V z e ⋅⋅= HV A e = 式中：K z ——为水量变化系数，一般取1～2；H ——为沉砂池的有效高度，一般取1～1.5m ；选取沉砂池的长宽比，L:B 根据经验值一般选取3～6，则BL B A ⋅=⋅=)6~3()6~3(2设置沉砂池为n 格，一般取2-3格，则： 一格的宽度nB b =（2）沉砂斗设计 沉砂斗的设计容积以2d 的储砂量设计，砂斗的坡度为550沉砂斗容积V(m 3))100()0(224ηρ-⨯-⨯⨯⨯⨯=Ce C Q K V z 式中：Q ——废水日平均水量，m 3/hC 0 ——进水SS 浓度（mg/L ）C e ——出水SS 浓度（mg/L ）ρ ——沉砂容重，一般取1500Kg/m 3η ——沉砂的含水率，一般可取60%综上即可确定沉砂池的规格：材质 钢筋混凝土或砖混数量 1座（n 格）停留时间 HRT超高 0.5m尺寸 L×B×(H+0.5) m（3）配备设备A.刮泥机刮泥机的选取：尺寸一般依据沉砂池的池宽B 和池深h 而定；刮泥机的行走速度为0.6-1.2m/min 之间，材质一般为桁架结构为碳钢+防腐，接水部分为不锈钢。
污水处理主要工艺物理处理法原理：通过物理方面的重力或机械力作用使城镇污水水质发生变化。
物理处理可以单独使用，也可以与生物处理或者化学处理联合使用，与生物处理或者化学处理联合使用时又可称一级处理或初级处理。
污水的物理处理法去除对象是污水中的漂浮物和悬浮物，采取的主要方法有：筛滤截留法—筛网、格栅、过滤等；重力分离法—沉砂池、沉淀池、隔油池、气浮池等；离心分离法—旋流分离器、离心机等。
2.1.1、格栅和筛网格栅由一组或数组平行的金属栅条、塑料齿钩或金属筛网、框架及相关装置组成，倾斜安装在污水渠道、泵房集水井的进口处或污水处理厂的前端，用来截留污水中较粗大漂浮物和悬浮物。
格栅按清渣方式分为两种：机械格栅：自动化程度高、清渣量大、卫生条件好、劳动强度小，但投资大、运行费用高，主要适用于大中型处理厂人工清渣格栅：操作维护简单、运行费用低，但卫生条件差、劳动强度大，适于小型处理厂，应用较少筛网的去除效果，可相当于初次沉淀池的作用。
现很多污水处理厂存在碳源不足问题，采用细筛网或格网代替初次沉淀池可以节省占地，又可以保留有效地碳源。
2.1.2、沉砂池原理：以重力分离为基础，即将进入沉砂池的污水流速控制在只能使比重大的无机颗粒下沉，而有机悬浮颗粒则随水流带走。
作用：去除污水中泥沙、煤渣等相对密度较大的无机颗粒，以免这些杂质影响后续处理构筑物的正常运行。
常用沉砂池的形式有平流式沉砂池、曝气沉砂池和旋流式沉砂池等（1）平流式沉砂池优点：截留无机颗粒效果较好、构造简单，沉砂效果较好且稳定，运行费用低，重力排砂方便。
缺点：流速不易控制、沉砂中有机性颗粒含量较高、排砂常需要洗砂处理等，沉砂中含有机物高，不易脱水，施工相对困难。
适用条件：适用于中小型污水厂（2）曝气沉砂池优点：①沉砂中含有机物的量低于5％；②由于池中设有曝气设备，它还具有预曝气、脱臭、除泡作用以及加速污水中油类和浮渣分离等作用。
这些优点对后续的沉淀池、曝气池、污泥消化池的正常运行以及对沉砂的干燥脱水提供了有利条件。
污水处理厂沉砂池运行管理规定
1、沉砂池的主要功能是以重力或离心力分离为基础，将进入沉砂池的污水流速控制在只能使相对密度大的无机颗粒（粒径大于0.2mm）下沉，而有机悬浮颗粒则随水流带走，尽可能避免砂粒在后续处理构筑物中沉积，减轻砂子对后续污泥回流泵、剩余污泥泵、污泥脱水机等设备及管道的磨损。
2、根据沉砂池形式的不同，沉砂池停留时间不同，国内设计规范规定的时间为30s-3min不等，国外一般为10min。
3、运行管理人员要根据运行经验确定排砂时间，合理安排排砂机工作时间和频次，避免积砂过多出现埋泵或堵管的现象发生。
尤其在雨季，污水中的砂量会明显增加，应注意加大排砂频率。
4、做好运行测量与记录。
应测定每日排砂量的重量或容量，并通过排砂量的变化判断进水含砂量情况以及排砂机是否正常运行。
