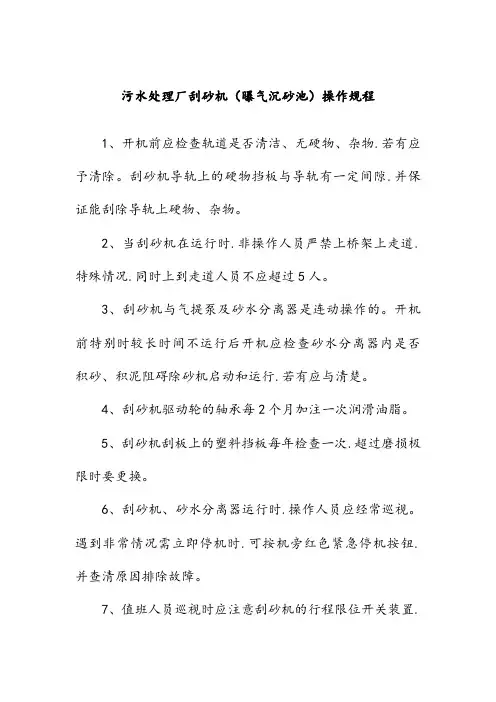

污水处理厂刮砂机（曝气沉砂池）操作规程
1、开机前应检查轨道是否清洁、无硬物、杂物.若有应予清除。刮砂机导轨上的硬物挡板与导轨有一定间隙.并保证能刮除导轨上硬物、杂物。
2、当刮砂机在运行时.非操作人员严禁上桥架上走道.特殊情况.同时上到走道人员不应超过5人。
3、刮砂机与气提泵及砂水分离器是连动操作的。开机前特别时较长时间不运行后开机应检查砂水分离器内是否积砂、积泥阻碍除砂机启动和运行.若有应与清楚。
4、刮砂机驱动轮的轴承每2个月加注一次润滑油脂。
5、刮砂机刮板上的塑料挡板每年检查一次.超过磨损极限时要更换。
6、刮砂机、砂水分离器运行时.操作人员应经常巡视。遇到非常情况需立即停机时.可按机旁红色紧急停机按钮.并查清原因排除故障。
7、值班人员巡视时应注意刮砂机的行程限位开关装置.
必须保证灵敏可靠。否则应立即停机检修。
8、刮砂机的运行状态的选择（手动或自动）由生产调度人员确定。
9、曝气沉砂池运行中不得随意停止供气.以免空气管路被砂堵塞。
