C80型铝合金运煤敞车产品说明:1 主要用途:C80型铝合金运煤敞车是大秦线2万吨重载列车运输煤炭用的专用敞车。
该车能与秦皇岛煤码头的三、四期翻车机及附属设备相匹配,实现不摘钩连续翻卸作业;并能适应环形装车、直进直出装车、解体装车作业及运行时机车动力集中牵引要求。
2 主要结构该车主要由车体、转向架、制动装置、连缓装置等部分组成。
该车车体为双浴盆式、铝合金铆接结构,主要由底架、浴盆、侧墙、端墙和撑杆等组成。
其中:底架(中梁、枕梁、端梁)为全钢焊接结构;浴盆、侧墙和端墙均采用铝合金板材与铝合金挤压型材的铆接结构;浴盆、侧墙、端墙与底架之间的连接采用铆接结构;空气制动装置主要包括1个120型控制阀、2个8″×10″整体旋压密封式制动缸、两套ST2-250型双向闸瓦间隙自动调整器、直端球芯塞门、KZW-4G型或TWG-1型无级空重车自动调整装置、新型高摩合成闸瓦、不锈钢管系及配件,手制动装置采用NSW型手制动机。
车辆的1位端安装E级钢16号联锁式转动车钩或符合AAR标准的F型转动车钩,2位端安装E级钢17号联锁式固定车钩或符合AAR标准的F型固定车钩;采用配套的E级钢钩尾框、MT-2型缓冲器或其它大容量缓冲器。
采用转K6型转向架。
性能参数:载重(t) 80自重(t) ≤20轴重(t) 25自重系数0.25每延米重(t/m) 8.33容积(m3) 87比容(m3/t) 1.09商业运营速度(km/h) 100车辆长度(mm)12000车辆定距(mm)8200车辆最大高度(mm)3793车辆最大宽度(mm)3184限界:符合GB146.1-1983《标准轨距铁路机车车辆限界》的要求。
C80 型铝合金运煤敞车
车型 C80 型铝合金运煤敞车 照片
用途
C80 型铝合金运煤敞车是供在大秦线2 万吨重载列车运输煤炭用的专用敞车。
该车能与秦皇岛煤码头的三、四期翻车机及附属设备相匹配,实现不摘钩连续翻卸作业;并能适应环形装车、直进直出装车、解体装车作业及运行时机车动力集中牵引要求。
性能参数及尺寸
载重80t,自重20t,容积87m 3 ,车辆长度12000mm,车辆定距8200mm,车辆宽度3184mm,车辆高度3793mm。
结构及配置 该车主要由车体、转向架、车钩缓冲装置及制
动装置等组成。
1 车体
该车车体为双浴盆式、铝合金铆接结构,主要由底架、浴盆、侧墙、端墙和撑杆等组成。
其中:底架(中梁、枕梁、端梁)为全钢焊接结构;浴盆、侧墙和端墙均采用铝合金板材与铝合金挤压型材的铆接结构;浴盆、侧墙、端墙与底架之间的连接采用铆接结构。
2 空气制动装置
采用制动主管压力满足500kPa 和600kPa 的制动装置。
主要包括1 个120 型控制阀、2 个8″×10″整体旋压密封式制动缸、两套ST2-250 型双向闸瓦间隙自动调整器、直端球芯塞门、KZW-4G 型或TWG-1 型无级空重车自动调整装置、新型高摩合成闸瓦、压紧式管接头、编织制动软管总成、不锈钢管系及配件。
3 手制动装置
采用NSW 型手制动机。
关于铁路货车制动系统介绍及发展的思考【摘要】对国内外铁路货车的制动系统技术的发展现状进行了阐述,对比分析了电控空气制动系统(ECP)和机车无线同步操纵技术(LOCOTROL)在铁路重载货车中的应用,并对铁路重载货车制动技术发展进行了一些思考。
【关键词】铁路货车;制动技术;电控空气制动系统(ECP)铁路货车是完成铁路货物运输任务的运载工具,而制动装置是铁路货车的重要组成部分之一,是机车车辆实施减速和停车作用的执行机构,是确保列车运行安全的必备装置。
铁路货车随经济发展而不断向高速、重载发展,列车制动的重要性也不仅仅是安全问题,制动已经成为制约列车速度和牵引质量进一步提高的重要因素。
1 国内外铁路货车制动系统发展1.1北美铁路货车制动系统的发展美国在1933年为了满足铁路货运的需求,开发了AB型制动机取代了K型阀。
1968年将AB型空气控制阀改进为ABD型空气控制。
1975年,为了适应长大货车进一步发展的需要,在ABD型空气控制阀基础上增添了常用制动加速阀(简称“W”阀,也称连续局减阀)而改称ABDW型货车空气控制阀,以改善常用制动距离,并于1977年正式定型,代替ABD型空气控制阀装于新造货车上。
后又在ABDW型空气控制阀基础上做局部改进后定型为ABDX型空气控制阀。
ABDX控制阀属于二压力控制阀,通过列车管与副风缸间压差实现制动、缓解和保压等功能。
该控制阀具有多种适应长大列车的性能,主要有局部减压、紧急放风、紧急增压、常用制动加速和加速缓解等作用,促进了列车的制动、缓解性能,增大了列车的制动、缓解波速,减少列车的纵向冲动。
1.2我国铁路货车制动系统的发展我国货车制动技术经历了从仿制、改造到自主研制的发展历程。
建国初期,由于我国铁路机车车辆来自世界许多国家,制动装置以K型制动机为主。
随着载重50t以上新造货车的投入运用,1956年研制在K型制动机的基础上可以提高重车制动率的GK型制动机。
由于铁路运输的不断发展,车辆的载重和速度都相应提高,于1961年开始研制103型空气制动机,1989年在103型空气制动机基础上进行改进,将其间接作用原理改为直接作用原理,同时增加加速缓解作用,保留103型空气制动机原有优点,借鉴国外制动机的先进经验,全面调整了原有参数。
2019年26期技术创新科技创新与应用Technology Innovation and Application铁路重载货车轮对技术的发展现状张彦臣,滕杰(中车齐齐哈尔车辆有限公司,黑龙江齐齐哈尔161002)随着“一带一路”倡议的实施,我国与东欧和欧洲的贸易迅猛发展,对铁路运输能力提出了更高的要求。
重载运输是世界铁路货运发展的主要方向之一,是除高速铁路以外,铁路现代化的又一个标志。
提高货车的轴重是实现重载运输所采用的一个重要手段,而要提高轴重就必须提高重载货车轮对技术水平。
我国目前铁路货运线上运行的70吨级货车的轴重为23吨,80吨级货车的轴重为25吨,轴重为21吨的货车还在大量的使用,显然,我国货车的轴重水平与重载运输先进国家相比存在较大差距,研发出重载轮对以满足研制更大轴重货运装备的需要,任务迫切。
1国内外铁路重载货运发展现状2005年,国际重载协会在巴西召开年会,对“重载铁路”进行了新的定义[1],即满足三条,一是单线年货运量不少于4000万吨,运距在150公里以上,二是单元式列车或者组合式列车牵引重量不小于8000吨,三是车辆轴重达到或超过27吨。
目前国外的情况是,美国、加拿大、澳大利亚、巴西、南非等国家煤炭和矿石资源丰富,货物运量很大,重载运输技术发展较快[2]。
美国主要采取重载单元列车方式运输,列车总重达到136000吨,轴重(29.8-35.7)吨,所有一级铁路的标准轴重为33吨,对不同轴重的货车进行长期运行试验比较,再经过综合分析,美国开行最经济的是32.43吨轴重货车。
加拿大一级铁路标准轴重己升级为33吨。
澳大利亚重载运输技术近年来进步明显,其重载铁路的轴重己经提高到35吨,40吨轴重的机车和货车也已在BHP 线路上广泛应用,牵引重量最高达45000吨,年运量超过亿吨。
巴西卡拉齐斯重载铁路的轴重是30吨。
俄罗斯铁路已经将现有货车轴重提高到了27吨,适用于35吨轴重车辆的关键零部件正在抓紧研制中。
重载铁路(一)大秦铁路大秦铁路自山西省大同市至河北省秦皇岛市,纵贯山西、河北、北京、天津,全长653千米,是中国西煤东运的主要通道之一。
大秦铁路是中国新建的第一条双线电气化重载运煤专线,1992年底全线通车,2002年运量达到一亿吨设计能力。
为最大限度发挥大秦铁路作用,有效缓解煤炭运输紧张状况,自2004年起,铁道部对大秦铁路实施持续扩能技术改造,大量开行一万吨和两万吨重载组合列车,全线运量逐年大幅度提高,2008年运量突破3.4亿吨,成为世界上年运量最大的铁路线。
2010年12月26日,大秦铁路提前完成年运量4亿吨的目标,为原设计能力的4倍。
线路介绍大秦铁路是中国第一条双线电气化开行重载单元列车的运煤专线,主要承担晋北、内蒙西部和陕北的煤炭外运任务。
1992年开通运营,1995年完成1亿吨配套,十几年来,运量逐年增长,2002年实际运量达1.034亿吨,已超过设计1亿吨的运输能力。
技术研发大秦公司通过近几年对运输设备不断的更新改造,大秦运煤专线已达到国际领先水平,尤其采用最先进的技术和设备后,极大提高了运输能力,使煤炭运输达到年运量2.5亿吨,远期目标达到4亿吨。
各专业新技术、新设备简介如下:工务大秦线是全国唯一的一条运煤重载干线,线路钢轨采用重型75kg/mPD3钢轨,重车线已全部铺设为75kg/m无缝线路,共计645公里,与之相匹配的75kg/m固定心砼枕道岔共计170组。
为了消除重载车轮对辙岔有害空间的冲击,减少伤损辙岔的频繁更换,重车线全部改铺为75kg/mSC381可动心砼枕道岔。
现已更换35组,2006年计划更换105组。
电务大秦线GSM-R系统采用了最成熟的GSM系统,与光纤数字传输系统、信息化系统、交换系统、基站系统、列车调度系统、电源系统、终端等组成了具有铁路特色的GSM-R铁路移动交换网。
大秦线传输系统与用户接入系统,用来承载信号系统CTC和集中监测系统、GSM-R 系统、牵引供电和电力远动系统、铁路信息化系统和车辆系统相关业务,为其提供传输通道。
1 概述C 80E(H、F)型敞车(见图1)是我国铁路货车由70 t 级向80 t级全面升级换代的27 t轴重通用敞车,主要由车体、车钩缓冲装置、风制动装置、手制动装置和转向架等组成,用于装运煤炭、矿石、建材、机械设备、钢材及木材等货物,既能满足人工装卸,又能适应翻车机等机械化卸车作业,并且能够适应解冻库作业要求。
自2014年6月14日开始,5 000辆C 80E(H、F)型通用敞车陆续在大秦铁路运煤专用线投入运用考验,采用单元万吨(机车+96辆C 80E(H、F))、1.5万t编组(机车+144辆C 80E(H、F))及组合1.5万t编组(机车+96辆C 80E(H、F)+机车+54辆C 70,机车+108辆C 70+机车+48辆C 80E(H、F),机车+105辆C 80B +机车+48辆C 80E(H、F))的模式进行运用考验,截至2015年8月15日,已运用考验1年2个月,平均运用考验里程为159 513 km,最多运用考验里程为217 251 km,最少运用考验里程为53 911 km。
C 80E(H、F)型通用敞车采用国内最先进的制造设计技术,有效保证在大秦线大坡度、高频率及大载质量条件下的行车安全,但在运用考验过程中也出现了一些不容忽视的、对行车安全有较大影响的故障。
2 C 80E(H、F)型通用敞车主要优点2.1 车轮踏面、轮缘磨耗轻微C 80E(H、F)型通用敞车装用DZ1型交叉支撑式转向架、DZ2型摆动式转向架和DZ3型副构架式转向架,能够实现低动力和准径向两大功能,降低轮轨横向力及车轮磨耗,保证车辆长期稳定可靠运行。
通过对运用20万km的车辆C 80E(H、F)型通用敞车运用考验情况分析研究王保平:大秦铁路股份有限公司湖东车辆段,段长,高级工程师,山西 大同,037300摘 要:C 80E(H、F)型敞车是我国新一代27 t轴重通用敞车,介绍C 80E(H、F)型通用敞车的主要优点,重点分析其在运用考验过程中发生的滚动轴承油脂渗漏、摇枕弹簧窜出、车门门板裂纹、承载鞍纵向弹性垫变形、制动故障关门车、配件漏装错装及质量缺陷等典型故障,并提出相关的建议及措施。
大秦铁路重载范文第一篇:大秦铁路重载范文走近两万吨重载列车在大秦铁路全长653公里的线路上,平均不到15分钟,就有一列运煤列车呼啸而过。
这些列车很长,以至于不选择一个合适的地点,从车头都看不见车尾。
这些忙忙碌碌、来去匆匆的“车影”,构成了大秦线特有的风景,也正是这些“主角”,成就了大秦铁路世界煤炭运量最大、运输效率最高的美誉。
随着我国国民经济的发展,煤炭运输需求持续增长,大秦铁路的运输任务也越来越重。
大秦铁路公司经济吸引区内已探明煤炭储量近6000亿吨,约占全国煤炭总储量的60%,承担着全国四大电网、十大钢铁公司和6000多家工矿企业生产用煤和出口煤炭的运输任务,煤运量占全国铁路总煤炭运量的近1/7(全国铁路2007年完成煤炭运量154374万吨)。
在大秦铁路一步一个台阶的运量增长过程中,两万吨重载列车的开行,发挥了重大作用。
两万吨重载列车于2004年12月12日进行了首次试验。
当时,试验列车由四台SS4改进型电力机车分部牵引、204辆C80型煤运专用敞车组成,全长2658米,总重20000余吨。
此次列车试验由湖东电力机务段承办,列车从山西朔州里八庄站出发,经过9小时40分钟(平均旅速67.5公里/小时)的运行,安全抵达位于渤海之滨的柳村南站,试验取得了圆满成功。
2006年3月28日,两万吨重载列车正式开行。
现在,大秦线两万吨重载列车的编组采用“121”模式(有变化),具体标准是列车头部有一台机车,编组102辆货车,中部有一组由两台机车组成的重联机车,再编组102辆货车(货车数会随实际情况变化),列车尾部还有一台机车。
其中,列车头部的机车为主控机车,中间和尾部的机车为从控机车。
开行两万吨重载列车需要解决一系列技术问题,实现机车同步操纵技术是关键。
大秦铁路部分线路坡道大、隧道多,有的地方甚至是“桥隧相连”,再加上大秦线上列车开行密度大,这就对两万吨重载列车的开行安全提出了更高的要求。
对此,负责列车牵引的湖东电力机务段从美国通用电气公司引进了先进的LOCOTROL系统(机车无线同步操纵系统),即列车分布式动力控制系统。

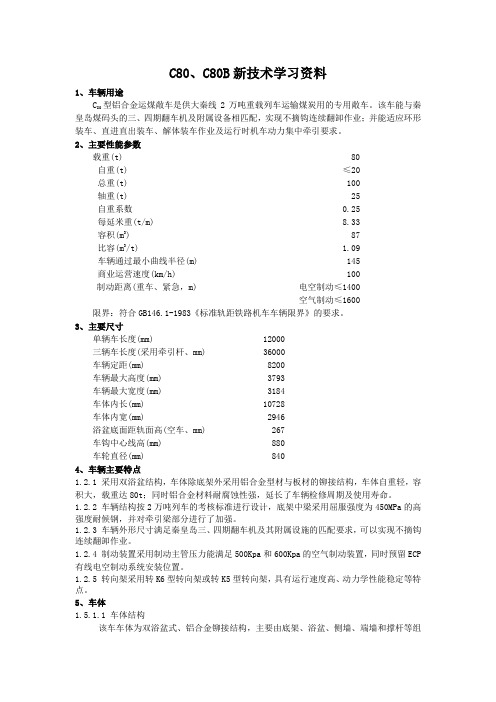

C80、C80B新技术学习资料1、车辆用途C80型铝合金运煤敞车是供大秦线2万吨重载列车运输煤炭用的专用敞车。
该车能与秦皇岛煤码头的三、四期翻车机及附属设备相匹配,实现不摘钩连续翻卸作业;并能适应环形装车、直进直出装车、解体装车作业及运行时机车动力集中牵引要求。
2、主要性能参数载重(t) 80自重(t) ≤20总重(t) 100轴重(t) 25自重系数 0.25每延米重(t/m) 8.33容积(m3) 87比容(m3/t) 1.09车辆通过最小曲线半径(m) 145商业运营速度(km/h) 100制动距离(重车、紧急,m) 电空制动≤1400空气制动≤1600 限界:符合GB146.1-1983《标准轨距铁路机车车辆限界》的要求。
3、主要尺寸单辆车长度(mm) 12000三辆车长度(采用牵引杆、mm) 36000车辆定距(mm) 8200车辆最大高度(mm) 3793车辆最大宽度(mm) 3184车体内长(mm) 10728车体内宽(mm) 2946浴盆底面距轨面高(空车、mm) 267车钩中心线高(mm) 880车轮直径(mm) 8404、车辆主要特点1.2.1 采用双浴盆结构,车体除底架外采用铝合金型材与板材的铆接结构,车体自重轻,容积大,载重达80t;同时铝合金材料耐腐蚀性强,延长了车辆检修周期及使用寿命。
1.2.2 车辆结构按2万吨列车的考核标准进行设计,底架中梁采用屈服强度为450MPa的高强度耐候钢,并对牵引梁部分进行了加强。
1.2.3 车辆外形尺寸满足秦皇岛三、四期翻车机及其附属设施的匹配要求,可以实现不摘钩连续翻卸作业。
1.2.4 制动装置采用制动主管压力能满足500Kpa和600Kpa的空气制动装置,同时预留ECP 有线电空制动系统安装位置。
1.2.5 转向架采用转K6型转向架或转K5型转向架,具有运行速度高、动力学性能稳定等特点。
5、车体1.5.1.1 车体结构该车车体为双浴盆式、铝合金铆接结构,主要由底架、浴盆、侧墙、端墙和撑杆等组成(见图1.3)。
关于大秦线重载车辆车钩磨耗板故障发生的原因及改进建议作者:张亮来源:《科技视界》2019年第13期关于大秦线重载车辆车钩磨耗板故障发生的原因及改进建议张亮(大秦铁路股份有限公司湖东车辆段,山西大同 037300)【摘要】本文阐述了大秦线重载列车的运行特点,重点对TFDS动态检查发现的突出故障:车钩磨耗板窜出、丢失故障,存在的安全隐患进行了分析;从车辆运行特点、卸车方式、配件结构等方面提出优化改进建议,为车辆配件的研发提供可借鉴的思路,保障重载车辆的运输安全。
【关键词】车钩;磨耗板;定位;自锁中图分类号: U270.34 文献标识码: A 文章编号: 2095-2457(2019)13-0046-002DOI:10.19694/ki.issn2095-2457.2019.13.021The Causes of the Failure of Coupler wear Plate of Heavy Duty Vehicles in Daqin Line and the Suggestions for ImprovementZHANG Liang(Daqin railway co. LTD HUDONG ;EHICLESSECTION, Shanxi Datong 037300, China)【Abstract】In this paper, the operation characteristics of heavy haul trains on daqin line are described, and the prominent faults found in TFDS dynamic inspection, such as the failure of the coupler wear plate, missing and the potential safety hazards are analyzed. The optimization and improvement Suggestions are put forward from the aspects of vehicle operation characteristics,unloading mode and parts structure, etc., so as to provide reference ideas for the research and development of vehicle parts and ensure the transportation safety of heavy-duty vehicles.【Key words】Coupling; Wear plate ;positioning; Since the lock0 引言大秦线作为重载运输的重要通道,主要开行C80、C80B、C80E、C70、C64型敞车编组的2万t、1.5万t、万t重载列车。
故障维修C80型货车车辆空重车自动调整装置在运用中的故障陈文强(大秦铁路股份有限公司湖东车辆段,山西 大同 037300)摘 要:本文通过梳理大秦线重载C80型敞车空重车自动调整装置在运用中的常见故障,通过分析常见故障的成因,根据现场的实际情况,总结出常见故障的发现经验,并给出处理意见和方法,压缩技检时间,保证车辆的运用品质。
关键词:大秦重载;C80型货车车辆;KZW-A型空重车自动调整装置1引言大秦线是我国首条煤运通道干线铁路,C80型货车车辆在大秦线上运营多年运行品质较佳,近年来随着“货运增量”与“修程修制”的改革,对C80型敞车的运行品质有了更高的要求,为了能够使空重车自动调整装置起到良好的作用,避免因制动力过小不能按规定距离停车以及因制动力过大对车辆车轮踏面产生损伤,因此,有必要在车辆技术检查时处理空重车自动调整装置故障。
常见的货车空重车自动调整装置大致可以分为KZW型与TWG型,目前C80型敞车使用最多的是KZW-A型,通过梳理KZW-A型空重车自动调整装置在运用中的常见故障,分析常见故障的成因,结合现场实际总结出常见故障的发现经验,并给出处理意见和方法,压缩技检时间,保证车辆的运用品质。
2 常见的故障分析KZW-A型货车空重车自动调整装置主要由测重机构(C-A型传感阀、支架、抑制盘、复位弹簧、触头)、限压阀组成(X-A型限压阀、阀管座)及相应连接管路等组成[1]。
结合现场实际目前KZW-A型空重车自动调整装置在运用中的常见故障有X-A型限压阀显示牌在空车时显示重车位、C-A型传感阀制动时持续排风、抑制盘上窜锈蚀等故障。
2.1 KZW-A型货车空重车自动调整装置故障对车辆运用的危害(1)在空车时制动机以较大的制动力制动,不但增加了车轮损伤故障的发生,而且加快了闸瓦磨耗的速度,从而增加了车轮的消耗量及车辆的运用检修成本。
(2)在重车时制动机以较小的制动力制动,导致列车不能按规定距离停车存在行车隐患。
科技与创新┃Science and Technology&Innovation ·172·2021年第15期文章编号:2095-6835(2021)15-0172-03大秦线C80型货车转向架卡入式滑槽磨耗板一系列故障及防控措施田振国(大秦铁路有限公司湖东车辆段,山西大同037005)摘要:针对目前大秦线重载C80系列万吨、两万吨货物列车转向架装用的卡入式滑槽磨耗板存在的一些常见问题进行深入细致的分析和研究,并找到一些故障的防控措施和办法。
关键词:转向架;卡入式滑槽磨耗板;常见故障;防控措施中图分类号:U279文献标志码:A DOI:10.15913/ki.kjycx.2021.15.0771概述大秦线是全国重载第一线,政治意义和经济意义十分重要,关系着整个太原铁路局。
大秦线铁路货物列车主要以C80系列敞车为主,C80敞车分为不锈钢C80B(H)和铝合金C80(H)两种车型。
随着万吨、两万吨列车的多年运行,一些车辆故障也随之暴露出来。
转向架是车辆负责走行的装置,铸钢侧架是转向架组成的主要部件之一,卡入式滑槽磨耗板是装用在侧架上的钢质基础制动系统的一个磨耗件,方便于更换,可降低侧架滑槽磨损的焊修次数,保证制动梁端部的滑块能在其内正常滑动并减少其磨耗。
通过滑槽磨耗板把侧架滑槽与制动梁滑块磨耗套的滑动接触,变为滑槽磨耗板与制动梁滑块磨耗套的滑动接触,将制动梁的闸瓦与车轮踏面抱紧和分开,实现车辆的正常制动和缓解作用。
各种卡入式滑槽磨耗板故障势必影响到车辆的制动作用,会对车辆行车安全造成一定影响。
一些不明原因的制动缓解不良与滑槽磨耗板的卡滞故障有直接的关系,如果卡入式滑槽磨耗板在运用中发生反装、错装、松动、窜出、裂损,极易造成制动梁在其槽内滑动受阻,一是引发滑槽磨耗板向后滑动造成卡入式滑槽磨耗板卡在枕簧上,出现制动梁在缓解时不易回位,始终保持在制动状态下而造成车辆制动,二是会给车辆运行安全带来重大隐患。
