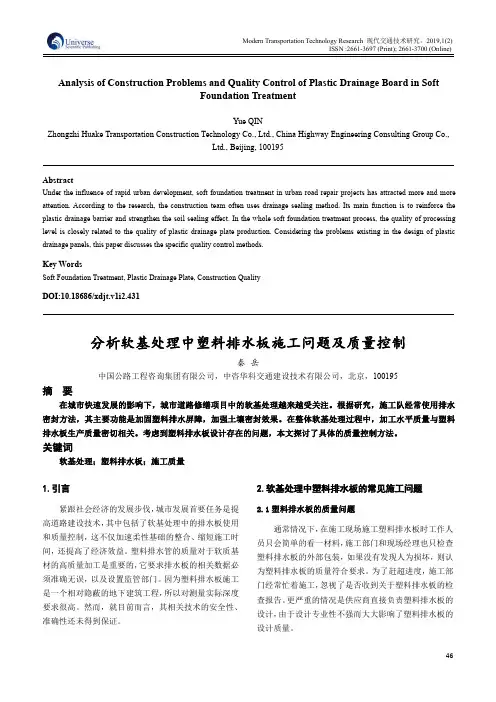

Analysis of Construction Problems and Quality Control of Plastic Drainage Board in SoftFoundation TreatmentYue QINZhongzhi Huake Transportation Construction Technology Co.,Ltd.,China Highway Engineering Consulting Group Co.,Ltd.,Beijing,100195AbstractUnder the influence of rapid urban development,soft foundation treatment in urban road repair projects has attracted more and more attention.According to the research,the construction team often uses drainage sealing method.Its main function is to reinforce the plastic drainage barrier and strengthen the soil sealing effect.In the whole soft foundation treatment process,the quality of processing level is closely related to the quality of plastic drainage plate production.Considering the problems existing in the design of plastic drainage panels,this paper discusses the specific quality control methods.Key WordsSoft Foundation Treatment,Plastic Drainage Plate,Construction QualityDOI:10.18686/xdjt.v1i2.431分析软基处理中塑料排水板施工问题及质量控制秦岳中国公路工程咨询集团有限公司，中咨华科交通建设技术有限公司，北京，100195摘要在城市快速发展的影响下，城市道路修缮项目中的软基处理越来越受关注。
塑料排水板施工质量安全控制要点范文一、工艺要求1.材料检验：施工前对采购的塑料排水板进行检验，确保材料符合相应的国家标准和施工要求。
2.基层准备：施工前对基础进行检查，确保基础面平整、干燥、无泥土、油污和其他杂物。
3.施工条件：施工时环境温度应在5℃以上，湿度不应超过80%。
4.施工工艺：采用预制块安装或现场制作，确保排水板的连接牢固、密封良好。
5.张贴要求：施工结束后将施工记录、施工图纸等资料张贴在工地显眼处，方便监督和查阅。
二、施工安全措施1.施工人员必须经过相关培训和持证上岗，并佩戴好个人防护装备，包括头盔、安全鞋、安全带等。
2.搬运材料时遵循“先轻后重、先低后高、先稳后快”的原则，保持身体平衡，防止摔倒和物体滑落。
3.使用电动工具时应确保工具接地可靠、电线无损坏，并避免在有电源的位置进行施工。
4.设立警示标识和工地围挡，保证施工区域的安全，并确保周边人员不受到伤害。
5.定期检查工具、设备和施工设施的安全性能，及时更换损坏或老化的设备。
6.防火安全：施工场地周围要保持整洁，禁止存放易燃物品，建立有效的消防设备和应急预案。
三、施工质量控制1.材料质量：对塑料排水板进行检查，查看其外观质量，是否有开裂、破损等情况，并进行材料抽样检验。
2.嵌入深度：排水板安装时需保证其嵌入深度符合设计要求，确保排水效果和承重能力。
3.连接牢固：排水板的连接部位需采用专用胶水进行粘接，保证连接牢固，不容易分离。
4.压浆填充：排水板的下方需进行压浆填充，填充均匀，确保排水板与基础之间没有空隙。
5.验收标准：施工结束后进行验收，对排水板的嵌入深度、连接牢固程度、压浆填充情况等进行检查。
6.质量记录：施工过程中及时记录施工情况，包括施工时间、材料使用量、施工工艺等，以备后续查验。
四、施工管理1.项目经理负责制定施工计划、组织施工人员、安排施工队伍等，并与相关部门进行沟通协调。
2.施工现场配备专人负责管理，对施工过程进行监督，确保施工质量和安全。

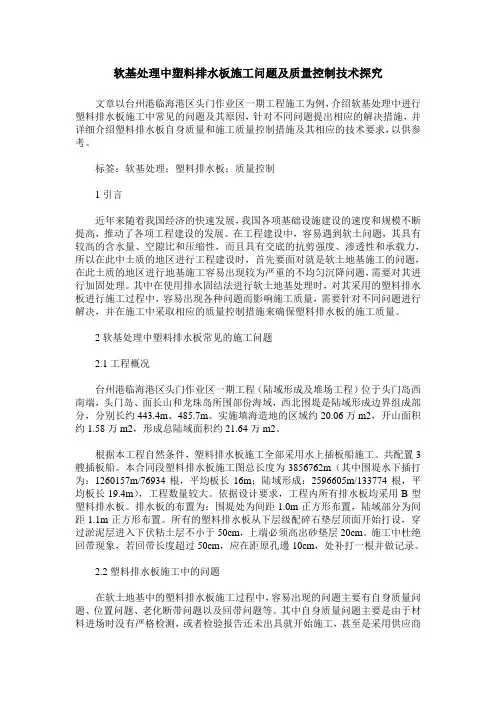

软基处理中塑料排水板施工问题及质量控制技术探究文章以台州港临海港区头门作业区一期工程施工为例，介绍软基处理中进行塑料排水板施工中常见的问题及其原因，针对不同问题提出相应的解决措施，并详细介绍塑料排水板自身质量和施工质量控制措施及其相应的技术要求，以供参考。
标签：软基处理；塑料排水板；质量控制1引言近年来随着我国经济的快速发展，我国各项基础设施建设的速度和规模不断提高，推动了各项工程建设的发展。
在工程建设中，容易遇到软土问题，其具有较高的含水量、空隙比和压缩性，而且具有交底的抗剪强度、渗透性和承载力，所以在此中土质的地区进行工程建设时，首先要面对就是软土地基施工的问题，在此土质的地区进行地基施工容易出现较为严重的不均匀沉降问题，需要对其进行加固处理。
其中在使用排水固结法进行软土地基处理时，对其采用的塑料排水板进行施工过程中，容易出现各种问题而影响施工质量，需要针对不同问题进行解决，并在施工中采取相应的质量控制措施来确保塑料排水板的施工质量。
2软基处理中塑料排水板常见的施工问题2.1工程概况台州港临海港区头门作业区一期工程（陆域形成及堆场工程）位于头门岛西南端，头门岛、面长山和龙珠岛所围部份海域，西北围堤是陆域形成边界组成部分，分别长约443.4m、485.7m。
实施填海造地的区域约20.06万m2，开山面积约1.58万m2，形成总陆域面积约21.64万m2。
根据本工程自然条件，塑料排水板施工全部采用水上插板船施工。
共配置3艘插板船。
本合同段塑料排水板施工图总长度为3856762m（其中围堤水下插打为：1260157m/76934根，平均板长16m；陆域形成：2596605m/133774根，平均板长19.4m），工程数量较大。
依据设计要求，工程内所有排水板均采用B型塑料排水板。
排水板的布置为：围堤处为间距1.0m正方形布置，陆域部分为间距1.1m正方形布置。
所有的塑料排水板从下层级配碎石垫层顶面开始打设，穿过淤泥层进入下伏粘土层不小于50cm，上端必须高出砂垫层20cm。
塑料排水板施工安全专项方案
一、引言
塑料排水板在建筑和道路工程中起到排水和保护作用，是一种重要的施工材料。
然而，在进行塑料排水板的施工过程中，安全问题尤为重要。
为了保障施工人员和周围环境的安全，制定塑料排水板施工安全专项方案具有重要意义。
二、施工前安全措施
1. 确保施工现场清晰明了，清除杂物和障碍物。
2. 检查施工工具和设备的完好情况，确保安全操作。
3. 组织施工人员进行安全培训，了解施工安全规定和应急措施。
三、施工中安全措施
1. 禁止在施工区域内吸烟，避免火灾和烟尘污染。
2. 在上下施工作业时，使用专门的安全设备，如安全带和安全网。
3. 确保施工人员的个人防护装备到位，包括安全帽、防护眼镜、防护手套等。
四、施工后安全措施
1. 清理施工现场，清除材料残余和垃圾，避免堆积影响安全。
2. 对施工区域进行安全检查，确保设施完好，消除安全隐患。
3. 完成施工作业后，及时撤离施工人员，避免滞留造成安全问题。
五、应急措施
1. 突发事件发生时，迅速报警并启动应急预案。
2. 对施工人员进行适当的急救和救援，确保伤者得到及时救治。
3. 对施工区域进行全面清理和恢复，防止事故再次发生。
六、结论
塑料排水板施工安全专项方案的制定和执行对于保障施工安全具有重要意义。
只有做好施工安全工作，才能确保施工过程顺利进行，同时保障人员和环境的安全。
在今后的施工中，应严格执行安全规定，加强安全意识培养，共同维护好施工安全环境。
道路软基处理工程塑料排水板施工专项方案一、工程概况本工程是某道路软基处理工程，道路铺设面积约为1000平方米，设计使用工程塑料排水板进行排水处理。
由于本工程地处污水收集区，需要在排水板下挖掘沟槽进行污水收集处理。
二、施工准备工作1.检查道路软基处理工程施工图纸，确保施工工艺和要求符合设计要求。
2.清理施工区域内的杂物和树木。
3.将施工区域围起来，确保安全。
4.准备必要的施工机械设备，如挖掘机、平板车、铲车等。
5.购买所需材料，包括工程塑料排水板、水泥、砂浆、耐酸碱管、弯头、法兰等。
三、施工过程1.沟槽开挖根据设计图纸要求，在预定的位置进行挖掘沟槽。
沟槽深度应根据设计要求进行调整，确保排水板安装后能够达到排水效果。
2.排水板安装在挖掘好的沟槽中铺设工程塑料排水板，确保板面平整、水平度达标。
在连接处进行必要的拼接，并确保连接处严密，不会产生漏水现象。
排水板与弯头、法兰等连接处应采用专用胶水粘接，确保连接紧密。
3.排水板固定采用水泥砂浆进行固定，按照设计要求确定每个固定点的位置。
在固定时应保证砂浆的均匀覆盖，确保固定牢固。
4.沟槽封闭对于安装好的排水板进行测试，确保排水通畅且没有漏水情况。
当测试通过后，对沟槽进行封闭处理。
采用耐酸碱管、弯头、法兰等材料进行处理，并在封闭之前进行测试，以确保封闭后不会产生漏水现象。
5.施工质量验收对工程进行全面验收，并进行验收记录。
确保施工质量达到设计要求，待验收合格后方可交付使用。
四、施工安全措施1.工作人员必须穿着安全防护装备，如安全帽、防护鞋、手套等。
2.施工现场应设有警示标志，提醒附近行人和车辆注意施工现场。
3.施工区域内严禁吸烟、明火和高温物品。
4.施工机械设备操作时必须谨慎，操作前应检查设备及附件有无裂纹、变形等异常情况，及时予以修理或更换。
5.工程施工结束后应清理施工现场，恢复原有状况。
总之，道路软基处理工程塑料排水板施工专项方案需要工程师们根据施工图纸要求，对施工过程、施工机械设备、施工材料等进行全面准备，以提高施工质量及施工安全性。

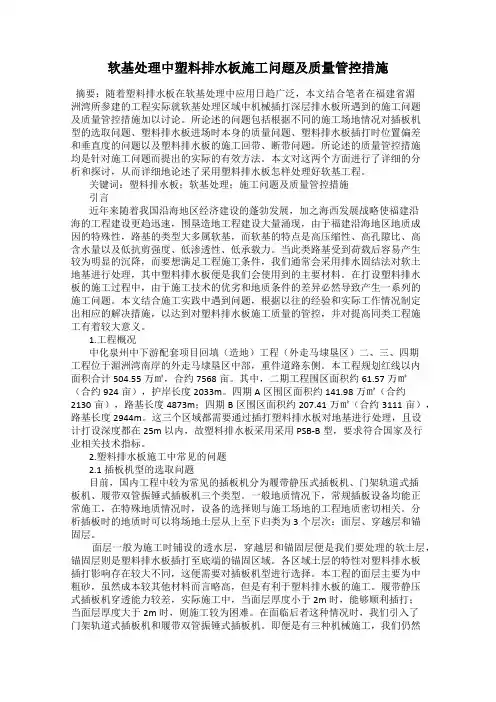

软基处理中塑料排水板施工问题及质量管控措施摘要：随着塑料排水板在软基处理中应用日趋广泛，本文结合笔者在福建省湄洲湾所参建的工程实际就软基处理区域中机械插打深层排水板所遇到的施工问题及质量管控措施加以讨论。
所论述的问题包括根据不同的施工场地情况对插板机型的选取问题、塑料排水板进场时本身的质量问题、塑料排水板插打时位置偏差和垂直度的问题以及塑料排水板的施工回带、断带问题。
所论述的质量管控措施均是针对施工问题而提出的实际的有效方法。
本文对这两个方面进行了详细的分析和探讨，从而详细地论述了采用塑料排水板怎样处理好软基工程。
关键词：塑料排水板；软基处理；施工问题及质量管控措施引言近年来随着我国沿海地区经济建设的蓬勃发展，加之海西发展战略使福建沿海的工程建设更趋迅速，围垦造地工程建设大量涌现，由于福建沿海地区地质成因的特殊性，路基的类型大多属软基，而软基的特点是高压缩性、高孔隙比、高含水量以及低抗剪强度、低渗透性、低承载力。
当此类路基受到荷载后容易产生较为明显的沉降，而要想满足工程施工条件，我们通常会采用排水固结法对软土地基进行处理，其中塑料排水板便是我们会使用到的主要材料。
在打设塑料排水板的施工过程中，由于施工技术的优劣和地质条件的差异必然导致产生一系列的施工问题。
本文结合施工实践中遇到问题，根据以往的经验和实际工作情况制定出相应的解决措施，以达到对塑料排水板施工质量的管控，并对提高同类工程施工有着较大意义。
1.工程概况中化泉州中下游配套项目回填（造地）工程（外走马埭垦区）二、三、四期工程位于湄洲湾南岸的外走马埭垦区中部，重件道路东侧。
本工程规划红线以内面积合计504.55万㎡，合约7568亩。
其中，二期工程围区面积约61.57万㎡（合约924亩），护岸长度2033m。
四期A区围区面积约141.98万㎡（合约2130亩），路基长度4873m；四期B区围区面积约207.41万㎡（合约3111亩），路基长度2944m。
浅谈塑料板排水法施工的质量控制要点No.:00000000000007033唐林阳（衡阳公路桥梁建设有限公司）【摘要】本文针对高速公路软土路基处理中的塑料排水板法，介绍了塑料排水板法施工质量控制要点及方法，可供同行参考。
【关键词】塑料排水板施工质量控制要点1.概述我国的东南沿海地区，尤其是珠江三角洲、长江三角洲等地区，有大量的软弱粘性土，它含水量大、压缩性高、强度低、透水性差、软弱层厚，往往不能满足高等级公路工程要求而产生路基土的破坏。
因此，这类软土地基通常需要采取处理措施，塑料板排水法就是处理软粘土的有效方法之一。
它因操作简单，排水固结效果好而愈来愈多地在高速公路软基处理中推广应用。
2.塑料板排水法基本原理及适用范围塑料板排水法是加速软土地基排水固结的有效方法之一，此法是将带状塑料排水板用插板机将其插入软土地基中，作为竖直排水通道，并将其与砂垫层连通，构成排水系统，利用上部荷载的作用（等载预压、超载预压、真空预压），孔隙中的水被慢慢排出，加速排水固结，以提高地基强度，保证路堤的稳定性。
塑料板排水法适用于处理淤泥质土、淤泥和冲填土等饱和粘性土地基，在处理深度上适用于各种不同的处理深度。
3.塑料板排水法施工工艺塑料板排水法施工工艺如图1所示。
图1 塑料板排水法施工工艺4.塑料板排水法施工质量控制要点4.1. 施工准备要保证塑料排水板良好的排水效果在施工准备阶段必须做好两方面的准备工作，一是编制详细施工组织设计，编制安全、技术方案及建立完善的质量保证体系以满足工程需要，并报监理单位进行审查批复，然后组织该项工程所有人员对批复的施工组织设计进行安全、技术交底，使每一位工作人员明确操作方法及控制要点；二是做好原材料的选取，塑料排水板的各项性能必须要能满足设计及规范要求。
塑料排水板使用前必须进行检验，检验不合格的塑料排水板必须清退出场；进场堆放在现场的塑料排水板应加以覆盖，防止长时间暴露在空气中老化，尤其是塑料排水板板芯外面包裹的透水虑套特别易老化脆烂。

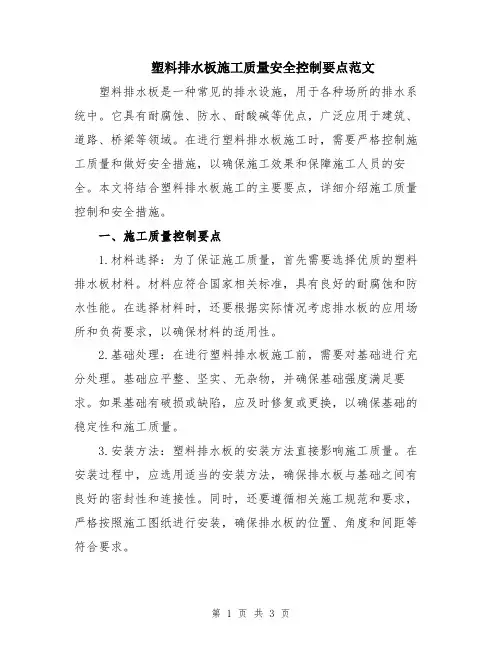

塑料排水板施工质量安全控制要点范文塑料排水板是一种常见的排水设施，用于各种场所的排水系统中。
它具有耐腐蚀、防水、耐酸碱等优点，广泛应用于建筑、道路、桥梁等领域。
在进行塑料排水板施工时，需要严格控制施工质量和做好安全措施，以确保施工效果和保障施工人员的安全。
本文将结合塑料排水板施工的主要要点，详细介绍施工质量控制和安全措施。
一、施工质量控制要点1.材料选择：为了保证施工质量，首先需要选择优质的塑料排水板材料。
材料应符合国家相关标准，具有良好的耐腐蚀和防水性能。
在选择材料时，还要根据实际情况考虑排水板的应用场所和负荷要求，以确保材料的适用性。
2.基础处理：在进行塑料排水板施工前，需要对基础进行充分处理。
基础应平整、坚实、无杂物，并确保基础强度满足要求。
如果基础有破损或缺陷，应及时修复或更换，以确保基础的稳定性和施工质量。
3.安装方法：塑料排水板的安装方法直接影响施工质量。
在安装过程中，应选用适当的安装方法，确保排水板与基础之间有良好的密封性和连接性。
同时，还要遵循相关施工规范和要求，严格按照施工图纸进行安装，确保排水板的位置、角度和间距等符合要求。
4.固定和连接：塑料排水板的固定和连接也是施工质量控制的重要环节。
在固定和连接过程中，应选用适当的固定件和连接件，确保排水板与基础之间的连接牢固、稳定。
同时，还需进行严密检查，确保固定和连接件的质量符合要求，以避免因固定和连接问题导致的排水板松动或脱落。
5.验收和检测：施工完成后，需要进行验收和检测工作，以确保施工质量符合要求。
验收和检测应严格按照相关规范和标准进行，检查排水板的尺寸、平整度、密封性、承载性能等。
如果发现问题或不合格现象，应及时进行修复或更换，以保证施工质量。
二、安全措施1.安全培训：在进行塑料排水板施工前，施工人员应接受相关安全培训。
培训内容包括施工过程中的安全注意事项、施工装备的正确使用方法、应急措施等。
通过培训，提高施工人员的安全意识和技能，减少事故发生的风险。

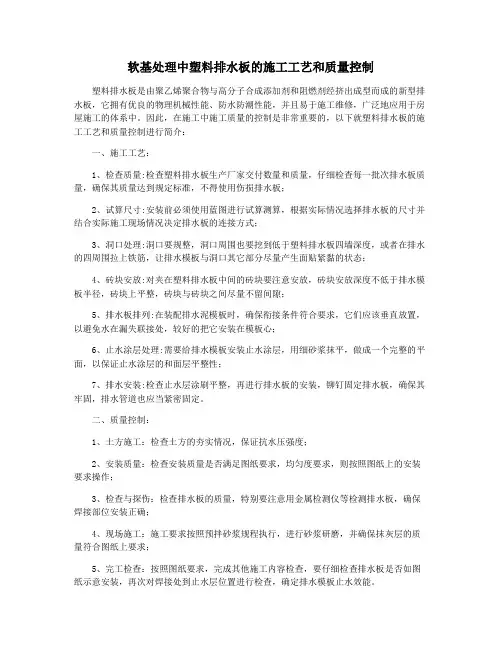

软基处理中塑料排水板的施工工艺和质量控制塑料排水板是由聚乙烯聚合物与高分子合成添加剂和阻燃剂经挤出成型而成的新型排水板，它拥有优良的物理机械性能、防水防潮性能，并且易于施工维修，广泛地应用于房屋施工的体系中。
因此，在施工中施工质量的控制是非常重要的，以下就塑料排水板的施工工艺和质量控制进行简介：一、施工工艺：1、检查质量:检查塑料排水板生产厂家交付数量和质量，仔细检查每一批次排水板质量，确保其质量达到规定标准，不得使用伤损排水板；2、试算尺寸:安装前必须使用蓝图进行试算测算，根据实际情况选择排水板的尺寸并结合实际施工现场情况决定排水板的连接方式；3、洞口处理:洞口要规整，洞口周围也要挖到低于塑料排水板四墙深度，或者在排水的四周围拉上铁筋，让排水模板与洞口其它部分尽量产生面贴紧黏的状态；4、砖块安放:对夹在塑料排水板中间的砖块要注意安放，砖块安放深度不低于排水模板半径，砖块上平整，砖块与砖块之间尽量不留间隙；5、排水板排列:在装配排水泥模板时，确保衔接条件符合要求，它们应该垂直放置，以避免水在漏失联接处，较好的把它安装在模板心；6、止水涂层处理:需要给排水模板安装止水涂层，用细砂浆抹平，做成一个完整的平面，以保证止水涂层的和面层平整性；7、排水安装:检查止水层涂刷平整，再进行排水板的安装，铆钉固定排水板，确保其牢固，排水管道也应当紧密固定。
二、质量控制：1、土方施工：检查土方的夯实情况，保证抗水压强度；2、安装质量：检查安装质量是否满足图纸要求，均匀度要求，则按照图纸上的安装要求操作；3、检查与探伤：检查排水板的质量，特别要注意用金属检测仪等检测排水板，确保焊接部位安装正确；4、现场施工：施工要求按照预拌砂浆规程执行，进行砂浆研磨，并确保抹灰层的质量符合图纸上要求；5、完工检查：按照图纸要求，完成其他施工内容检查，要仔细检查排水板是否如图纸示意安装，再次对焊接处到止水层位置进行检查，确定排水模板止水效能。

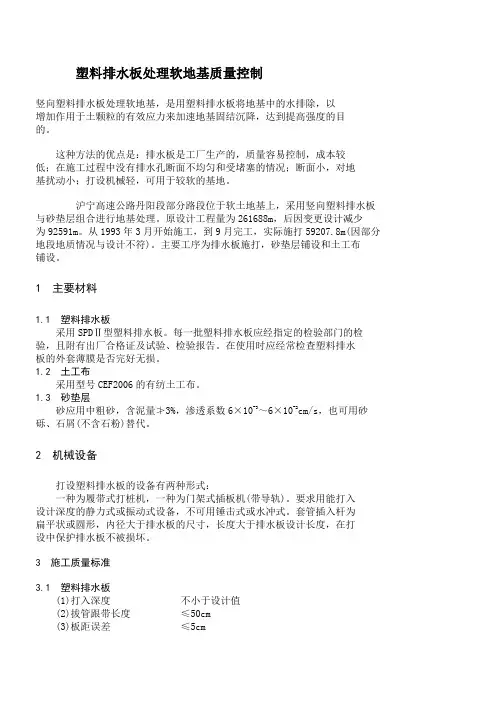

塑料排水板处理软地基质量控制竖向塑料排水板处理软地基，是用塑料排水板将地基中的水排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高强度的目的。
这种方法的优点是：排水板是工厂生产的，质量容易控制，成本较低；在施工过程中没有排水孔断面不均匀和受堵塞的情况；断面小，对地基扰动小；打设机械轻，可用于较软的基地。
沪宁高速公路丹阳段部分路段位于软土地基上，采用竖向塑料排水板与砂垫层组合进行地基处理。
原设计工程量为261688m，后因变更设计减少为92591m。
从1993年3月开始施工，到9月完工，实际施打59207.8m(因部分地段地质情况与设计不符)。
主要工序为排水板施打，砂垫层铺设和土工布铺设。
1 主要材料1.1 塑料排水板采用SPDⅡ型塑料排水板。
每一批塑料排水板应经指定的检验部门的检验，且附有出厂合格证及试验、检验报告。
在使用时应经常检查塑料排水板的外套薄膜是否完好无损。
1.2 土工布采用型号CEF2006的有纺土工布。
1.3 砂垫层砂应用中粗砂，含泥量≯3%，渗透系数6×10-3～6×10-2cm/s，也可用砂砾、石屑(不含石粉)替代。
2 机械设备打设塑料排水板的设备有两种形式：一种为履带式打桩机，一种为门架式插板机(带导轨)。
要求用能打入设计深度的静力式或振动式设备，不可用锤击式或水冲式。
套管插入杆为扁平状或圆形，内径大于排水板的尺寸，长度大于排水板设计长度，在打设中保护排水板不被损坏。
3 施工质量标准3.1 塑料排水板(1)打入深度不小于设计值(2)拔管跟带长度(3)板距误差(4)垂直度3.2 砂垫层(1)压实度(2)厚度(3)宽度不小于设计值4 施工工艺流程图15 施工工艺5.1 测量放样(1)根据设计资料提供的起讫桩号打出控制桩，再每隔10～20m放出路线中心桩。
(2)按照打设的宽度放出边桩及护桩。
5.2 地面清理及整平(1)将施工范围内的树木、杂物清理干净，并挖除树根。
软基处理中塑料排水板施工问题及质量管控措施发表时间：2018-12-25T16:48:25.483Z 来源：《基层建设》2018年第33期作者：肖建余阳阳[导读] 摘要：随着塑料排水板在软基处理中应用日趋广泛，本文结合笔者在福建省湄洲湾所参建的工程实际就软基处理区域中机械插打深层排水板所遇到的施工问题及质量管控措施加以讨论。
中交上航（福建）交通建设工程有限公司福建厦门 361000摘要：随着塑料排水板在软基处理中应用日趋广泛，本文结合笔者在福建省湄洲湾所参建的工程实际就软基处理区域中机械插打深层排水板所遇到的施工问题及质量管控措施加以讨论。
所论述的问题包括根据不同的施工场地情况对插板机型的选取问题、塑料排水板进场时本身的质量问题、塑料排水板插打时位置偏差和垂直度的问题以及塑料排水板的施工回带、断带问题。
所论述的质量管控措施均是针对施工问题而提出的实际的有效方法。
本文对这两个方面进行了详细的分析和探讨，从而详细地论述了采用塑料排水板怎样处理好软基工程。
关键词：塑料排水板；软基处理；施工问题及质量管控措施引言近年来随着我国沿海地区经济建设的蓬勃发展，加之海西发展战略使福建沿海的工程建设更趋迅速，围垦造地工程建设大量涌现，由于福建沿海地区地质成因的特殊性，路基的类型大多属软基，而软基的特点是高压缩性、高孔隙比、高含水量以及低抗剪强度、低渗透性、低承载力。
当此类路基受到荷载后容易产生较为明显的沉降，而要想满足工程施工条件，我们通常会采用排水固结法对软土地基进行处理，其中塑料排水板便是我们会使用到的主要材料。
在打设塑料排水板的施工过程中，由于施工技术的优劣和地质条件的差异必然导致产生一系列的施工问题。
本文结合施工实践中遇到问题，根据以往的经验和实际工作情况制定出相应的解决措施，以达到对塑料排水板施工质量的管控，并对提高同类工程施工有着较大意义。
1.工程概况中化泉州中下游配套项目回填（造地）工程（外走马埭垦区）二、三、四期工程位于湄洲湾南岸的外走马埭垦区中部，重件道路东侧。
本工程规划红线以内面积合计504.55万㎡，合约7568亩。
其中，二期工程围区面积约61.57万㎡（合约924亩），护岸长度2033m。
四期A区围区面积约141.98万㎡（合约2130亩），路基长度4873m；四期B区围区面积约207.41万㎡（合约3111亩），路基长度2944m。
这三个区域都需要通过插打塑料排水板对地基进行处理，且设计打设深度都在25m以内，故塑料排水板采用采用PSB-B型，要求符合国家及行业相关技术指标。
2.塑料排水板施工中常见的问题2.1插板机型的选取问题目前，国内工程中较为常见的插板机分为履带静压式插板机、门架轨道式插板机、履带双管振锤式插板机三个类型。
一般地质情况下，常规插板设备均能正常施工，在特殊地质情况时，设备的选择则与施工场地的工程地质密切相关。
分析插板时的地质时可以将场地土层从上至下归类为3个层次：面层、穿越层和锚固层。
面层一般为施工时铺设的透水层，穿越层和锚固层便是我们要处理的软土层，锚固层则是塑料排水板插打至底端的锚固区域。
各区域土层的特性对塑料排水板插打影响存在较大不同，这便需要对插板机型进行选择。
本工程的面层主要为中粗砂，虽然成本较其他材料而言略高，但是有利于塑料排水板的施工。
履带静压式插板机穿透能力较差，实际施工中，当面层厚度小于2m时，能够顺利插打；当面层厚度大于2m时，则施工较为困难。
在面临后者这种情况时，我们引入了门架轨道式插板机和履带双管振锤式插板机。
即便是有三种机械施工，我们仍然遇到了打不穿面层的区域，这些区域基本都是在砂垫层整平期间被整平机械碾压次数过多所致，也有另一部分是道路区的陆运填砂区域。
穿越层，也就是软土土层，插管一般情况均能顺利穿过，但当软土层是含水量极高的高流塑淤泥时，通常会出现两种不利情况：（1）在软土土层厚度未知情况下，下部为山脚岩石，如果采用振锤式插板机插打时，由于下管速度很快，管尖容易扎入岩层而遭到损坏。
（2）由于插管与软土间摩擦阻力很小，如果采用振锤式插板机插打时，下管速度很快不易控制，且非均速，甚至出现瞬间停止或微小返程的现象。
若采用闷板式锚具，就可能有瞬间打开或不密合的情况，导致淤泥涌入插管内而堵管。
锚固层土体中，插板机插管上拔时能否立即回孔闭合，也是需要对插板机型进行相应的选择，而塑性差的土质不易回孔，排水板就不能顺利锚固。
[]2.2塑料排水板的质量问题在施工现场，每当有塑料排水板材料进场时，施工单位以及施工现场的监理人员通常都只是对其进行外观检查，大致查看塑料排水板的外包装，抽取几卷材料查看一下滤膜和板芯情况，如果没有发现人为损坏就接收进场。
倘若施工工期比较紧张时，所送检塑料排水板样品的检测报告尚未出具便开始施工的现象时有发生；甚至在前几年的施工中部分塑料排水板由施工方自己提供，这便是给塑料排水板的施工质量造成了不稳定性。
2.3塑料排水板平面位置和垂直度的偏差问题由于工程进度的推进，插板机械需要不断地进行移动，而机械经过移动之后的平面位置与桩点之间难免会存在偏差，加之工人在放点位时并不能完全控制在规范要求的±100mm，所以塑料排水板打设过程中往往会有平面偏差。
而如果偏差过大，将直接影响地基加固的固结时间。
履带式插板机受两条履带支撑，因此机械的垂直度与垫层的平整度密切相关。
在施工过程中，即使插板时平面位置到位也难以保证垂直度不受影响，塑料排水板的插打深度越深，那么排水板的施工质量受垂直度的影响就越大。
施工过程中每打设一根排水板机械就要移位，施工现场垫层分布的不均匀性极易造成排水板的局部垂直度问题。
2.4塑料排水板施工时的回带问题回带是塑料排水板施工中最常见的施工问题，一次回带就需要一次补打，或者更麻烦的处理。
不仅影响地基处理的排水效果，补打也降低了工程的经济效益。
在现场施工中，塑料排水板发生回带通常表现为以下几种情况：①桩靴对塑料排水板的锚固不牢，从而导致拔套管时排水板回带；②桩靴过细而上拔力太大导致桩靴发生变形或桩靴切断塑料排水板引起回带；③桩靴大小与管口的形状不匹配导致空隙太大，插管下沉时涌入大量淤泥，从而使得排水板与管内壁摩擦增大，上拔所需力也相应增大导致回带，若不及时清淤处理，回带现象将会愈来愈严重；④插板机械在施工过程中垂直度控制不到位，套管在插板时产生倾斜则会增加塑料排水板在摩擦力方向上的重力，也容易发生回带。
2.5塑料排水板的老化断带问题由于福建省沿海气温一般较高，上半年雨水充沛，且施工场地就处于海边，平时多风且风力不小，堆放的塑料排水板经过风吹雨淋加上日晒之后，时间一长就容易发生老化、变质，抗拉强度也会相应降低，施工中如果淤泥通过桩靴和套管间隙进入导管内部，在拔管过程中很容易由于上拔力大于排水板的抗拉强度导致排水板断带。
3.塑料排水板施工问题的相应质量管控措施3.1插板机型匹配相应施工场地由以往的施工经验可知，门架轨道式插板机和履带双管振锤式插板机工作原理基本相同，都是通过桩锤自重和振动锤偏心震动对土体形成冲击力将管桩打入土体中；履带静压式插板机插板机由挖掘机改装，对土体的静压力由机身通过机臂的反压力形成。
此三类插板机都有各自的优缺点：门架轨道式插板机由轨道与枕木分摊机身重量，对地面承载力要求相对较低，穿透力强，垂直度可通过枕木调整等优点；但是该类插板机不便于转换场地，施工时对场地形状的要求较高，对不规则区域和边桩施工困难。
履带振锤式插板机具有穿透力强，转场和转向都较为方便，不易出现施工死角区域等优点；但是该类插板机只能沿直线施工，且一次只能插打一排，机身也是较为笨重，在移位时的碾压容易对已插打区域的排水板造成破坏，自身亦无调整垂直度的设施。
履带静压式插板机具有转场快、施工效率高、无桩位死角和不依赖电力等优点，可是该类插板机机身重，转场移动时对施工垫层的扰动较大，也容易在移动过程中发生陷机，而其施工时的垂直度也是难以控制。
通过三种常见插板机的比较，结合工程实际情况，此三类插板机在本工程均有选用。
在面层不是很厚的区域，履带静压式插板机施工顺利，则在该类区域尽可能使用此类机械施工；而在面层较厚区域，履带静压式插板机施工勉强或是难以施工，宜或必须采用振锤式插板机施工；在本工程中因过度碾压而造成砂垫层1.5m深处出现板结，振锤式插板机也是无法强行穿透，最后只能采用挖掘机将板结层挖断并刨松，再进行塑料排水板的打设施工。
面对穿越层遇见的两种不利情况：第一种情况宜选用履带静压式插板机施工，第二种情况最好选用较小功率的振锤并谨慎操作。
在锚固层遇到不易回孔土质时，宜采用扁管插板机或采用其他锚固措施。
3.2塑料排水板的质量控制措施针对以上提到的关于塑料排水板本身的质量问题，我们应严格按照规范要求。
当有排水板材料进场时，施工单位现场负责人和现场监理人员进行相应的外观检查，并同时见证第三方检测单位按规范要求随机取样送检。
因工期紧张无视检测结果而提前施工的行为是完全可以避免的，根据现场施工进度和以往塑料排水板材料检测用时，可以预估材料提前进场时间，从而使得排水板材料供应做到很好的衔接。
对于以往的“包工包料”情况，现在也是没有的，材料供应商和施工队伍理应做到区分开。
现场外观检查要点：1槽型塑料排水板芯板槽齿应无倒伏现象。
2塑料排水板芯板应无接头、表面平滑、无空洞和气泡、齿槽分布均匀。
3每卷塑料排水板滤膜接头不应多于1个，接头搭接长度应大于200mm。
4采用粘合法时，粘合缝应连续，缝宽为5±lmm；采用缝合法时，缝线应在一个槽内且连续，缝合针眼距应为4～6mm。
5随机抽取同一批次的5卷塑料排水板，当其中3卷及以上不符合上述规定，应判定该批次塑料排水板为不合格；当其中2卷不符合上述规定，再抽取5卷检查，仍有2卷不符合上述规定，应判定该批次塑料排水板为不合格。
[]3.3控制施工时平面位置和垂直度偏差的措施施工中的放样工作应受到足够的重视，根据中桩放好纵向线，所要放样的排数因机型的不同而变动。
放样时，一般用塑料排水板板芯做成一定长度的条状标记插在桩位上，以此给插板机移位时提供一个参照，避免偏差的大小超出规范要求。
再者，施工中的一次性放样数量严禁过多，防止桩位在受到扰乱后造成点位的额外偏差。
对于垂直度的控制问题，施工时可以在插板机导管机架两侧悬挂重锤线来控制排水板打设时的垂直度，吊线可以是2到3m，在吊锤线下端机架处固定水平标尺，标尺上刻划有垂直线及两侧允许偏差1.5%的控制线。
如果施工时机架偏离过大，则调整机架直到符合规范要求为止。
3.4塑料排水板的回带控制措施目前针对塑料排水板回带通常采用如下措施：一是用钢筋做桩靴，方便施工，但靴锚强度较小，倘若地质软弱，套管中入泥较多后回带仍然较多；二是用钢筋做锚靴，同时边打排水板边用水冲洗套管，使套管与塑料排水板间的摩擦力尽可能地减小，虽然该方法在一定程度上可以减少回带，但对于一般远离用水区的施工场地而言，要经常清洗套管，着实给施工带来很大的不便；还有就是用铁板配合铁线做桩靴，该方法在一定程度上能减少回带，但不同的地质条件需要匹配不同厚度的铁板，铁板太薄或者太厚都容易造成不同程度的回带。
