塑料排水板施工工艺工法一章1.1 工艺工法概况塑料排水板处理软地基是在砂井施工工艺的基础上发展而来，采用塑料排水板作为排水通道将地基中的水排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高强度的目的。
这种方法不仅被用来作为垂直排水通道加固软基,还被应用到铁路基工程中,用来作为水平排水防止软基上路基翻浆的有效措施。
1.2 工艺原理塑料排水板用插板机插入软土地基，在上部预压荷载作用下，软土地基中空隙水由塑料排水板排到上部铺垫的砂层或水平塑料排水管中，由其他地方排出，加速软基固结。
2.工艺工法特点2.1 塑料排水板是由厂家批量生产的，质量均匀且易控制，具有良好的透水和排水性能，排水通道质量易控制，排水效果好。
2.2 施工机具轻巧，移动方便，施工效率高，施工质量易控制和检查;3.适用范围适用于淤泥、淤泥质土、粉土及饱和性土等软土地基。
4.施工方法铺设砂垫层，同时将厂制塑料排水板卷入直径1.5m左右的大卷盘中，外露端插到插板机钢导管顶部侧面的导向轮处，并经此导管向滚筒上把塑料板投进钢导管内，在钢导管底部活门外引出排水板，把排水板和桩尖连接牢实，桩尖紧贴于钢导管底部活门外，然后用插板机向软土地基中打入钢导管到设计标高，同时也把塑料排水板送到了软土地基中的设计位置，最后处理好塑料排水板端头。
5.工艺流程及操作要点6.施工工艺流程塑料排水板施工工艺流程见图1。
6.2 操作要点6.2.1 施工准备1 首先进行清表，填筑预拱土并且按设计分区开挖排水沟，为了利于排水，中间部分比四周高出20cm。
2 插板间距按设计要求布置。
塑料排水板间距允许偏差为士15cm，垂直偏差不应大于1.5%。
6.2.2 铺设砂垫层在预拱十上铺设30cm 厚的砂垫层并碾压，提供合格的操作场地。
为了保证砂垫层具有良好的透水性能和在插板过程中的支承性能，砂垫层应采用含泥量小于5%的中粗砂，且不含有机杂质,碾压密实至中密以上。
6.2.3 插入塑料排水板塑料排水板入十深度以穿透淤泥层为准，实际打入深度不得小于设计深度。

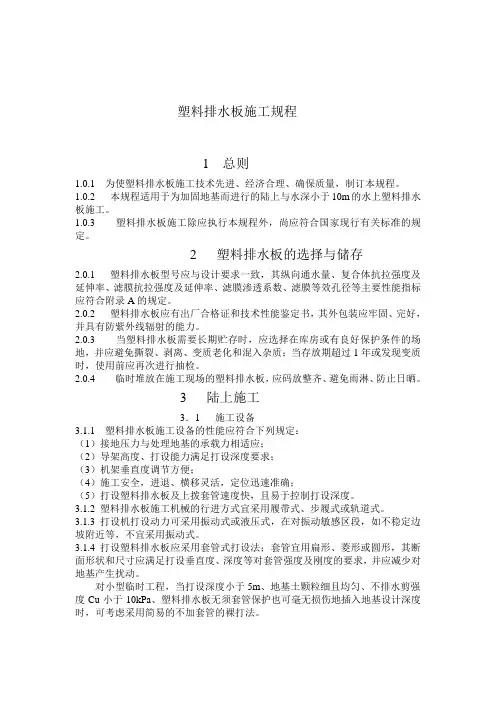

塑料排水板施工规程1 总则1.0.1 为使塑料排水板施工技术先进、经济合理、确保质量，制订本规程。
1.0.2 本规程适用于为加固地基而进行的陆上与水深小于10m的水上塑料排水板施工。
1.0.3 塑料排水板施工除应执行本规程外，尚应符合国家现行有关标准的规定。
2 塑料排水板的选择与储存2.0.1 塑料排水板型号应与设计要求一致，其纵向通水量、复合体抗拉强度及延伸率、滤膜抗拉强度及延伸率、滤膜渗透系数、滤膜等效孔径等主要性能指标应符合附录A的规定。
2.0.2 塑料排水板应有出厂合格证和技术性能鉴定书，其外包装应牢固、完好，并具有防紫外线辐射的能力。
2.0.3 当塑料排水板需要长期贮存时，应选择在库房或有良好保护条件的场地，并应避免撕裂、剥离、变质老化和混入杂质；当存放期超过1年或发现变质时，使用前应再次进行抽检。
2.0.4 临时堆放在施工现场的塑料排水板，应码放整齐、避免雨淋、防止日晒。
3 陆上施工3．1 施工设备3.1.1 塑料排水板施工设备的性能应符合下列规定：（1）接地压力与处理地基的承载力相适应；（2）导架高度、打设能力满足打设深度要求；（3）机架垂直度调节方便；（4）施工安全，进退、横移灵活，定位迅速准确；（5）打设塑料排水板及上拨套管速度快，且易于控制打设深度。
3.1.2 塑料排水板施工机械的行进方式宜采用履带式、步履式或轨道式。
3.1.3 打设机打设动力可采用振动式或液压式，在对振动敏感区段，如不稳定边坡附近等，不宜采用振动式。
3.1.4 打设塑料排水板应采用套管式打设法；套管宜用扁形、菱形或圆形，其断面形状和尺寸应满足打设垂直度、深度等对套管强度及刚度的要求，并应减少对地基产生扰动。
对小型临时工程，当打设深度小于5m、地基土颗粒细且均匀、不排水剪强度Cu小于10kPa、塑料排水板无须套管保护也可毫无损伤地插入地基设计深度时，可考虑采用简易的不加套管的裸打法。
3.1.5 套管下端应设置管靴，其材料可选用钢板、钢筋、混凝土或硬质塑料等，型式可根据经验或试验确定。
软地基处理打设塑料排水板施工流程和质量控制标准塑料排水板施工工艺流程测量放线—机组组装—插板机定位—安装排水板—沉管插板—提升套管及回带量测量—剪断塑料排水板—检查。
塑料排水板施工塑料排水板施工方法塑料排水板施工为陆上施工。
可以采用JD-20型门架式振动插板机或挖机履带改装液压插板机，其设备先进，各行走部位方便灵活，且适用面广，施插深度20-30m左右，每台插板机配备动力为30千瓦。
其中振动锤最大击振力为25吨，每小时可插450m左右。
施工时由东向西进行。
(1)测量放线采用极坐标法用全站仪施放各单元的控制边线。
根据图纸计算出插板区域外边线坐标，架全站仪施放，打入木桩，并用红油漆标志点位并编号。
单元内各插板点位则利用钢尺量距通过内外边线施放，用白石灰粉作醒目标志，并编制打设板位编号和板位顺序。
(2)机组组装及定位机械设备运至施工地段，进行分别组装，如是门架式振动插板机，其组装方法为：首先组装插板和底盘及龙门架，应用卷扬机和滑轮将龙门架拉起并固定好，然后再组装塔架，用同样方法将其拉起固定，塔架竖起后再安装卷扬机和振动锤。
卷扬机安装固定在架的背面，再将各行走部位组装到位，最后将插管和振动锤连接固定，至此整个一台插板机组装完毕。
插板机沿门架在设计插板断面上移动，定位于插板位置，准备实施插板作业。
塑料排水板施工(3)安装塑料排水板安装好进场设备，根据设计插板的深度要求，将插管长度定好。
并在插管和塔架上做好应插排水板深度记号。
排水板从套管的插嘴进入套管内部，固定在套管底部的插销上，同时拉紧排水板，依靠排水板与插销之间的摩擦力连接在一起，上提时插销从套管口与排水板端部抽出，套管提出，启动自动冲水装置后，排水板靠水压力留在地基中。
(4)沉管插板插板前检查套管垂直度，若不符合要求，前后可调节门架位置，左右可调节套管位置，保证插板垂直度在1.5%以内。
在套管上按照设计深度用红漆作上明显标识，开动插板机，将沉管下沉至标识处既达到施工控制标高。
塑料排水板施工方法塑料排水板施工方法编写人：XXX审核人：***一、塑料排水板的特点及结构1.特点塑料排水板的特点是，单孔过水断面大，排水畅通、排水阻力小质量轻、强度高、耐久性好，是一种较理想的坚向排水板。
塑料排水板由芯板和滤膜组成，芯板由聚乙烯塑料加工而成两面有间隔沟槽的板体，滤膜由化纤材料，无纺胶黏而成，土层中的固结渗流水通过滤膜渗入到芯板沟槽内,并通过沟槽沿深度向上排入砂垫层中,再汇集于真空分布管由射流泵抽出.2.结构塑料排水板是由芯板和滤膜组成，在地基加固中起排水作用的土工合成材料。
芯板是具有凹凸截面形状和连续排水通道的土工合成材料。
滤膜是包裹芯板的无纺土工织物。
如下图所示：塑料排水板示例图二、塑料排水板设计详见设计图三、塑料排水板施工机械1.施工机械塑料排水板插板机示企图(轨道式)塑料排水板插板机主要由门式导架、基座、支撑杆、压入管、卷扬机、振动锤、行走系统组成。
其中压入管为133mm 的插管，下端固定有带开口的桩靴。
塑料排水板插板机示意图(步履式)塑料排水板插板机示意图(履带式)2.施工机械性能表型号打设深度大车行走速度轨道式插板机性能表DJG30系列振动锤电机功率22-25m地面允许最大坡度2度12m/min工作状态尺寸电源KVA要求距离提升速度提拔力自重22KW2度26.7-31.7）×10×6m75100m13.5T小车行走速度10.2m/min 主架高度24-29桩锤形式偏心振子式卷场机功率30KW钢丝强直径19.5mm卷筒容绳量150m插管直径φ133mm步履式插板机性能表类型UB-16型频率（次/min）670液压步履式行走，电力液压卡夹紧力（kN）160工作方式液压驱动振动下沉插带深度（m）10形状尺寸（mm）7600*5300*1500插设间距（m）1.3、1.6总重量（t）15插入速度（m/min）11接地压力（kPa）50拔出速度（m/min）8振动锤功率kw）30效率（根-h）18摆布激振器（kN）80、160振动锤击振力参考值振动锤击振力（kN）长度（m）导管直径（cm）单管双管～xxxxxxx10>～xxxxxxxx～16020---～2203.对塑料排水板施工机械要求是：①接地压力低和稳定性高；接地压力是指塑料排水板打设设备作用于地表面的压力。
