第4讲 二维CAD系统及开发技术简介

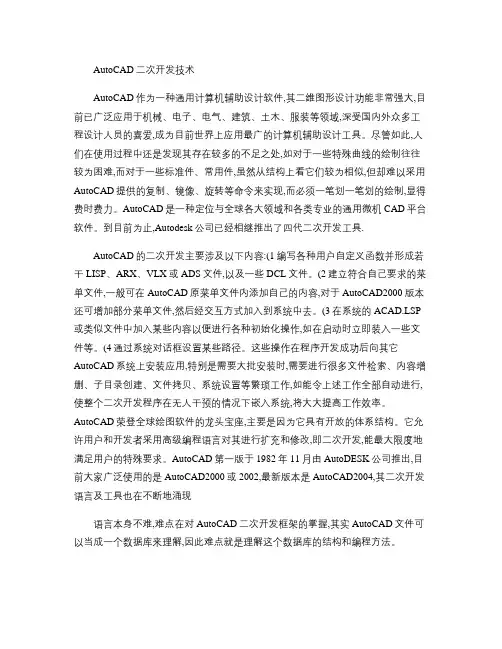

AutoCAD二次开发技术AutoCAD作为一种通用计算机辅助设计软件,其二维图形设计功能非常强大,目前已广泛应用于机械、电子、电气、建筑、土木、服装等领域,深受国内外众多工程设计人员的喜爱,成为目前世界上应用最广的计算机辅助设计工具。

尽管如此,人们在使用过程中还是发现其存在较多的不足之处,如对于一些特殊曲线的绘制往往较为困难,而对于一些标准件、常用件,虽然从结构上看它们较为相似,但却难以采用AutoCAD提供的复制、镜像、旋转等命令来实现,而必须一笔划一笔划的绘制,显得费时费力。

AutoCAD是一种定位与全球各大领域和各类专业的通用微机CAD平台软件。

到目前为止,Autodesk公司已经相继推出了四代二次开发工具.AutoCAD的二次开发主要涉及以下内容:(1编写各种用户自定义函数并形成若干LISP、ARX、VLX或ADS文件,以及一些DCL文件。

(2建立符合自己要求的菜单文件,一般可在AutoCAD原菜单文件内添加自己的内容,对于AutoCAD2000版本还可增加部分菜单文件,然后经交互方式加入到系统中去。

(3在系统的ACAD.LSP 或类似文件中加入某些内容以便进行各种初始化操作,如在启动时立即装入一些文件等。

(4通过系统对话框设置某些路径。

这些操作在程序开发成功后向其它AutoCAD系统上安装应用,特别是需要大批安装时,需要进行很多文件检索、内容增删、子目录创建、文件拷贝、系统设置等繁琐工作,如能令上述工作全部自动进行,使整个二次开发程序在无人干预的情况下嵌入系统,将大大提高工作效率。

AutoCAD荣登全球绘图软件的龙头宝座,主要是因为它具有开放的体系结构。

它允许用户和开发者采用高级编程语言对其进行扩充和修改,即二次开发,能最大限度地满足用户的特殊要求。

AutoCAD第一版于1982年11月由AutoDESK公司推出,目前大家广泛使用的是AutoCAD2000或2002,最新版本是AutoCAD2004,其二次开发语言及工具也在不断地涌现语言本身不难,难点在对AutoCAD二次开发框架的掌握,其实AutoCAD文件可以当成一个数据库来理解,因此难点就是理解这个数据库的结构和编程方法。

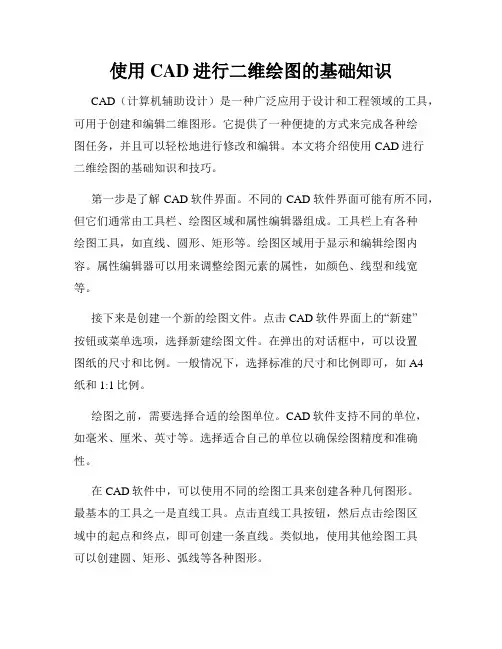

使用CAD进行二维绘图的基础知识CAD（计算机辅助设计）是一种广泛应用于设计和工程领域的工具，可用于创建和编辑二维图形。

它提供了一种便捷的方式来完成各种绘图任务，并且可以轻松地进行修改和编辑。

本文将介绍使用CAD进行二维绘图的基础知识和技巧。

第一步是了解CAD软件界面。

不同的CAD软件界面可能有所不同，但它们通常由工具栏、绘图区域和属性编辑器组成。

工具栏上有各种绘图工具，如直线、圆形、矩形等。

绘图区域用于显示和编辑绘图内容。

属性编辑器可以用来调整绘图元素的属性，如颜色、线型和线宽等。

接下来是创建一个新的绘图文件。

点击CAD软件界面上的“新建”按钮或菜单选项，选择新建绘图文件。

在弹出的对话框中，可以设置图纸的尺寸和比例。

一般情况下，选择标准的尺寸和比例即可，如A4纸和1:1比例。

绘图之前，需要选择合适的绘图单位。

CAD软件支持不同的单位，如毫米、厘米、英寸等。

选择适合自己的单位以确保绘图精度和准确性。

在CAD软件中，可以使用不同的绘图工具来创建各种几何图形。

最基本的工具之一是直线工具。

点击直线工具按钮，然后点击绘图区域中的起点和终点，即可创建一条直线。

类似地，使用其他绘图工具可以创建圆、矩形、弧线等各种图形。

在绘制图形过程中，可以使用CAD软件提供的捕捉功能来辅助绘图。

捕捉功能可以帮助我们将绘图元素对齐到特定位置，如网格点、端点、中点等。

可以在CAD软件界面上启用或禁用不同类型的捕捉，以便更好地控制绘图精度。

绘制完成后，可以使用CAD软件提供的编辑功能来修改和调整绘图内容。

例如，可以选择绘图元素并移动、旋转或缩放它们。

可以使用剪切、复制和粘贴功能来复制和粘贴绘图元素。

还可以使用修剪和延伸功能来修剪或延伸绘图元素。

除了基本的绘图工具和编辑功能，CAD软件还提供了一些更高级的功能。

例如，可以使用层功能来组织和管理绘图元素。

可以为不同类型的绘图元素创建不同的层，并根据需要显示或隐藏它们。

还可以为每个层设置属性，如颜色、线型和线宽等。

AutoCAD二维绘图软件入门教程在设计和工程领域中，AutoCAD软件是最常用的二维绘图工具之一。

它提供了强大的功能和易于使用的界面，使得绘图变得简单而高效。

本篇文章将为读者提供一个AutoCAD二维绘图软件的入门教程。

第一章：AutoCAD介绍AutoCAD是一款由美国Autodesk公司开发的计算机辅助设计（CAD）软件。

它在绘图和设计过程中提供了许多工具和功能，包括绘图、修改、标注、测量等。

AutoCAD支持多种文件格式，如DWG、DXF等。

它适用于建筑、机械、电气等各个领域的设计和绘图。

第二章：界面和工具栏打开AutoCAD软件后，我们将看到一个包含菜单栏、工具栏、绘图区域和命令行的界面。

菜单栏提供了各种菜单选项，如文件、编辑、视图等。

工具栏包含常用工具按钮，如绘制线条、绘制圆等。

绘图区域是我们进行绘图的主要区域，而命令行则用于输入命令和查看系统信息。

第三章：绘图基础在AutoCAD中进行绘图之前，我们需要了解一些基本概念。

例如，我们需要了解坐标系，其中原点是(0,0)，水平方向为x轴，垂直方向为y轴。

我们还需要熟悉单位设置，例如长度单位可以是毫米、英尺等。

此外，也需要了解各种常用的绘图命令，如绘制直线、绘制圆等。

第四章：线条和实体在AutoCAD中，线条是最基本的元素之一。

我们可以使用直线命令来绘制直线，只需指定起点和终点即可。

除了直线之外，AutoCAD还支持绘制其他类型的线条，如多段线和样条曲线。

此外，AutoCAD还支持绘制各种实体，如矩形、椭圆、多边形等。

第五章：修改和编辑在绘图过程中，我们经常需要修改和编辑已经绘制的图形。

AutoCAD提供了许多功能强大的命令，如移动、旋转、缩放等，帮助我们完成这些操作。

我们可以使用这些命令来移动图形的位置、改变图形的大小和形状，以及进行其他各种编辑操作。

第六章：标注和尺寸在设计和工程领域中，标注和尺寸是非常重要的工作。

AutoCAD提供了多种标注和尺寸工具，如直线标注、半径标注、角度标注等。

cad二次开发知识点CAD是信息科技领域的重要技术之一，由于其广泛的应用领域和复杂的功能，为了更好地满足不同领域、不同客户的需求，开发人员们需要对CAD进行二次开发，以实现定制化的功能。

下面将一步步为大家介绍CAD二次开发的知识点。

第一步：学习CAD的基本知识CAD是一个复杂的软件，它包含了许多基础知识，需要开发人员做好基础知识的学习。

比如，开发人员需要了解CAD的版本、坐标系、图层、对象类型、命令等。

同时，对于不同客户需求，需要了解不同CAD软件的应用和使用特点。

第二步：学习CAD二次开发的工具和语言CAD二次开发有许多工具和语言，其中较为常见的工具和语言包括LISP、C++、VB以及.Net技术等。

这些工具和语言都有不同的使用特点和优缺点，需要根据不同需求选择适合的开发工具和语言。

第三步：开发CAD二次开发的功能CAD二次开发的核心在于实现定制化的功能，因此在开发过程中需要精心设计功能模块。

开发人员需要确定功能的逻辑、设计代码流程、测试和排除问题等。

此外，在开发过程中，需要注意代码规范，确保代码可维护性。

第四步：与CAD集成一旦定制的功能模块开发完成，就需要将其集成入CAD软件中。

在这个阶段，开发人员需要了解CAD软件和应用程序之间的交互方式，选择合适的接口进行集成。

第五步：测试和维护CAD二次开发的最后一步是测试和维护。

在测试阶段，开发人员需要进行单元测试、功能测试和综合测试，确保二次开发的功能正确。

在维护阶段，开发人员需要根据客户需求和软件版本的变化，进行bug 修复和功能升级。

总之，CAD二次开发是一项高难度的任务，需要开发人员具备扎实的CAD基础知识、良好的代码能力，以及对客户需求的深入理解。

只有不断学习和实践，才能够完成CAD二次开发的挑战。

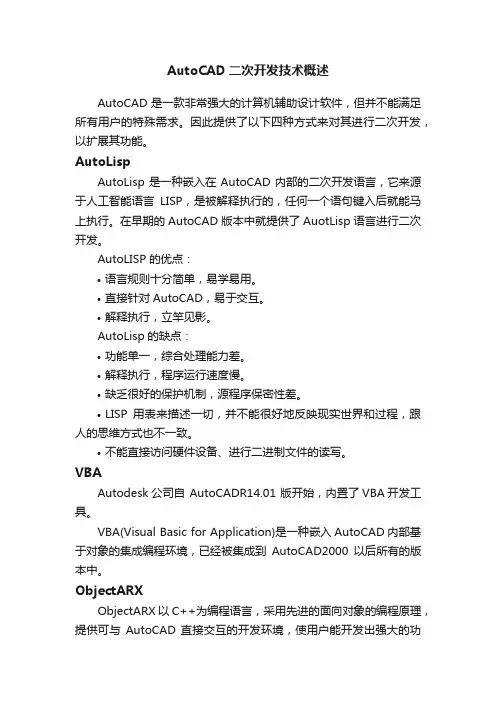

AutoCAD二次开发技术概述AutoCAD 是一款非常强大的计算机辅助设计软件，但并不能满足所有用户的特殊需求。

因此提供了以下四种方式来对其进行二次开发，以扩展其功能。

AutoLispAutoLisp 是一种嵌入在 AutoCAD 内部的二次开发语言，它来源于人工智能语言LISP，是被解释执行的，任何一个语句键入后就能马上执行。

在早期的 AutoCAD 版本中就提供了 AuotLisp 语言进行二次开发。

AutoLISP 的优点：•语言规则十分简单，易学易用。

•直接针对AutoCAD，易于交互。

•解释执行，立竿见影。

AutoLisp的缺点：•功能单一，综合处理能力差。

•解释执行，程序运行速度慢。

•缺乏很好的保护机制，源程序保密性差。

•LISP用表来描述一切，并不能很好地反映现实世界和过程，跟人的思维方式也不一致。

•不能直接访问硬件设备、进行二进制文件的读写。

VBAAutodesk公司自 AutoCADR14.01 版开始，内置了VBA开发工具。

VBA(Visual Basic for Application)是一种嵌入AutoCAD内部基于对象的集成编程环境，已经被集成到AutoCAD2000以后所有的版本中。

ObjectARXObjectARX 以C++为编程语言，采用先进的面向对象的编程原理，提供可与AutoCAD 直接交互的开发环境，使用户能开发出强大的功能程序。

ObjectARX 的学习难度最大，但功能也最强大。

.Net.Net 是基于 架构直接进行AutoCAD二次开发的一种新技术。

从 AutoCAD 2006 版本开始支持 .net 进行二次开发。

相较于ObjectARX，学习成本与难度明显降低，并且功能也很强大，是专业进行 AuotCAD 二次开发的首选语言。

总结AutoCAD 提供了强大的二次开发功能。

如果你是一名设计人员，想通过二次开发增强工作效率，推荐学习AutoLisp。

第9卷第2期 兰州工业高等专科学校学报 Vol.9,No.2 2002年6月 Journal of L anzhou P olytechnic College Jun.,2002 文章编号:1009-2269(2002)02-0028-04Auto CAD二维图形数控自动编程系统的设计张振宇,刘彦国(兰州工业高等专科学校机械工程系,甘肃兰州　730050)摘要:基于目前广泛使用的Auto CAD图形平台和CAD/CAM系统存在的问题,以及Auto CAD二次开发工具ObjectARX,分析Auto CAD二维图形自动编程系统的关键技术,重点介绍了用Poly line图形实体描述刀具轨迹,为从CAD直接到CAM提供了一种有效的实用途径。

关键词:Auto CAD;ObjectARX;Polyline;刀具轨迹;自动编程中图分类号:TP391.72 文献标识码:A1　系统设计的提出CAD/CAM技术发展至今,已经日趋成熟。

它是在数控机床广泛应用的基础上发展起来的,实际上在应用CAM之前必须还要有CAPP(这里我们将其归入到CAM),一般大型的CAD软件如PRO/E,I-DEAS,UG II等均集成CAM,这种CAM系统称为一体化的CAD/ CAM系统,以内部统一的数据格式直接从CAD系统获取产品的几何模型,利用其图形实体数据生成数控加工代码,通过通信接口传输到数控机床系统;当然也有专门的CAM软件,如M aster CAM,Cimatron,hyperM ILL,Pow er Solutions和Work NC等,这种CAM系统称为独立的CAM系统,主要通过中性文件获取产品几何模型。

就是利用CAD设计结果,控制机床动作,实现制造业的“无纸加工”。

另外应用最广泛的三维CAD软件,如Solidw orks、Autodesk公司的Mechanical Desktop等,亦有一些第三方开发的CAM模块,可与CAD软件无缝集成,完成数控加工代码生成。

二维三维CAD设计软件技术---工业软件的关键和起点导读为了更好的推动行业“十四五”智能制造发展，大力支持国产化技术开发与应用，2021年中国化工经济技术发展中心（石油和化工智能制造智库）面向行业征集了首批24项石油和化工行业“十四五”智能制造适用技术。

24项技术均为国产优秀技术代表，已在行业应用并取得了显著成效，涵盖工程管理、生产运营管理、生产控制与优化、设备管理、安全生产管理和工业互联网（数字化）平台等六大类，现通过智库微信公众号发布，以供行业学习参考。

“十四五”智能制造适用技术之二/三维CAD设计软件技术广州中望龙腾软件股份有限公司1现状与需求CAD软件属于研发设计类工业软件，是实现工程设计数字化、产品研发数字化的主要工具，也是数字化和智能制造过程中数据产生的源头，其贯穿于数字化设计、数字化制造、数字化交付和数字化运维全流程。

工业软件的发展依托于工业体系的建立，由于欧美等发达国家率先建立了较为完善的工业体系，相较于发展中国家的工业软件企业，其在研发设计、生产过程管理和生产控制领域均具备较强的先发优势和整体竞争优势，Autodesk凭借成熟的技术，在我国CAD工业软件市场占有主导地位。

随着制造企业在产品设计与生命周期各阶段对工业软件的需求不断增加，研发设计类软件的重要性在我国显著提升。

虽然我国大型及复杂制造、建造领域的高端工业软件市场仍被国外知名企业占据，但随着国内工业软件企业的技术水平不断进步，与国外软件的差距正在逐渐缩小，国产CAD软件技术已基本达到国际先进水平。

2架构与场景（1）二维CAD架构最底层包括运行时扩展、跨平台基础库和内存池技术。

运行时扩展技术使用C 语言实现了运行时类型识别功能，定义了ZRX 扩展模块的动态加载和卸载协议，具备了运行时扩展的基础能力。

跨平台基础库定义了一套统一的基础类型，并封装了一系列的库函数，例如文件系统、字符串处理等，保持源码的一致性。

内存池技术提供了一套安全、高效的堆内存分配与释放机制，各模块通过内存池申请堆内存，可以有效的减小内存碎片，提高堆内存分配与释放的效率。
