原烟气挡板门

烟气挡板门产品说明：FGD系列挡板门是通过吸收德国德希尼布技术，并结合自身的生产经验，进行自主创新开发的单轴双百叶式挡板门，可用于大截面烟道挡板门和高温挡板门。

例如：空气加热器的隔绝门，烟气脱硫系统中。

烟气挡板门具有零泄漏、安全可靠、全方位防腐及维护方便等优点，能满足客户的各种需求。

■主要特点：1）密封结构——密封材料采用特殊处理的C－276材料，该材料弹性好，挡板门关闭时密封片接触密封，密封间隙小，专利技术的自增强式密封结构可长期有效地保证设备的密封效果。

2）电加热器——采用温度无级自动调节，节约能耗，使用寿命更长。

3）安装方便——对超宽门加中间支撑，两侧门叶采用错位设计，避免中间轴承咬死，同时检修维护方便。

4）高可靠性——使用有限元方法进行强度及变形计算，充分保证零部件的结构合理。

5）完善的防腐设计——防腐表面设计避免了合金钢焊接时碳钢的渗透，经严格的焊接工艺，保证焊接质量及焊缝防腐性能。

6）旁路门快开助力设计——快开助力结构采用专利技术，降低执行机构的起动力矩，增加安全可靠性。

7）安全措施——开关定位连锁，保证设备安全运行、并预防误操作。

8）阻力更小——挡板门分块无中间框架，减少阻力和泄漏点。

9）可调节的连杆机构，保证百叶门定位准确、转动灵活。

■烟气挡板门主要配件：1）密封填料材质为聚四氟乙烯，用于挡板门叶片轴端的密封，防止烟气泄漏。

该填料耐腐蚀，耐磨，自润滑，摩擦系数小，密封效果好。

2）加热器分为电加热器和蒸汽加热器。

采用无极自动调温节约能耗，使用寿命更长。

功率50~300kw。

3）密封片我公司的密封片结构采用自主研发的专利技术。

合金钢密封片经特殊处理后，有很好的机械强度，弹性好，耐腐蚀，其自增强式结构，可长期有效地保证设备的密封性能。

也可根据客户要求尺寸定做。

4）密封风机及附件含电机、安装座、出口方接圆，膨胀节。

Q=800～15000m3/h P=3000～5500Pa。

5）执行器分开关型、调节型。

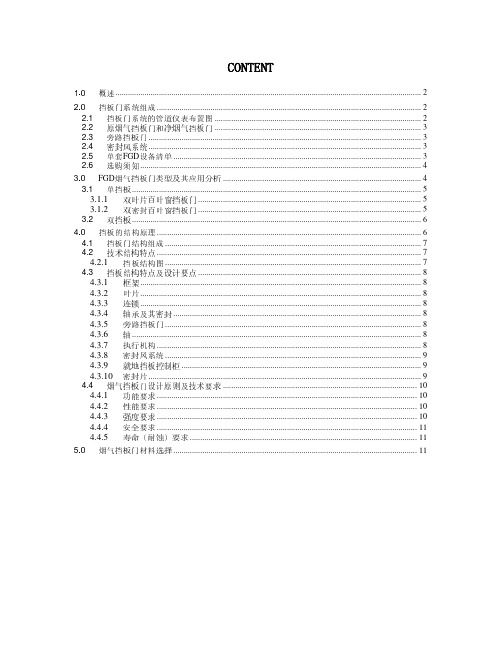

CONTENTCONTENT1.0概概 (2)2.0挡挡挡挡挡挡挡 (2)2.1挡挡挡挡挡挡挡挡挡挡挡挡挡 (2)2.2原原原挡挡挡原原原原挡挡挡 (3)2.3旁旁挡挡挡 (3)2.4密密密挡挡 (3)2.5单单FGD设设设单 (3)2.6选选选选 (4)3.0FGD原原挡挡挡烟烟烟烟烟烟烟烟 (4)3.1单挡挡 (5)3.1.1双双双双双双挡挡挡 (5)3.1.2双密密双双双挡挡挡 (5)3.2双挡挡 (6)4.0挡挡挡挡挡原挡 (6)4.1挡挡挡挡挡挡挡 (7)4.2技技挡挡技技 (7)4.2.1挡挡挡挡挡 (7)4.3挡挡挡挡技技烟设挡挡技 (8)4.3.1框框 (8)4.3.2双双 (8)4.3.3连连 (8)4.3.4轴轴烟烟密密 (8)4.3.5旁旁挡挡挡 (8)4.3.6轴 (8)4.3.7执执执挡 (8)4.3.8密密密挡挡 (9)4.3.9就就挡挡就就就 (9)4.3.10密密双 (9)4.4原原挡挡挡设挡原烟烟技技挡烟 (10)4.4.1功功挡烟 (10)4.4.2性功挡烟 (10)4.4.3强强挡烟 (10)4.4.4安安挡烟 (11)4.4.5寿寿（耐耐）挡烟 (11)5.0原原挡挡挡烟烟选选 (11)1.01.0 概述烟气挡板门是脱硫装置进入和退出运行的重要设备，分为烟气脱硫（FGD）主烟气挡板（包括原烟气挡板门和净烟气挡板门）和旁路烟气挡板。

在脱硫系统正常运行的情况下，从锅炉电除尘器尾部出来的烟气，经FGD系统入口挡板门至升压风机后，再由烟气换热器降温进入吸收塔，脱硫后的烟气被烟气换热器加热到80℃左右，经FGD出口烟气挡板门进入烟囱。

FGD系统设有旁路烟道，内设旁路挡板门，当FGD系统检修、维护或烟气工况异常时烟气由旁路烟道直接排入烟囱以确保脱硫系统的安全。

电厂与脱硫岛之间的隔离和连接是通过烟气系统中烟气挡板门的启闭来实现的，挡板门在保证锅炉及脱硫系统正常稳定运行及系统设备安全方面起着至关重要的作用。

江苏恒丰波纹管有限公司是风门、补偿器、消音器等产品的设计、制造企业。

我公司愿为电力事业作出积极贡献，为客户提供优质的产品和优良的服务。

竭诚欢迎客户来我公司考察、指导工作！风门性能、特点介绍1、风门的设计和制造原则上按美国CE公司标准，74DD及LD2000标准。

2、风门能够长期安全运行，保证在工作条件下，转动、启闭灵活，无卡涩现象。

3、插板式风门（冷、热风隔绝门）保证严密不漏，密封效率100%(零泄漏率)。

插板门由插板门本体，驱动、锁紧执行器组成，启、闭由驱动、锁紧执行器完成，本体采用偏心轮原理密封，工作时偏心轮压紧门板，使门四周密封填料紧贴门板完成遮断流体，保证插板门的内漏率为0%，同时对启闭轴和锁紧轴密封涵内通高于系统管道压力500Pa的密封空气，有效的防止了冷、热空气的外泄漏。

4、插板式风门动静间隙有严密可靠的密封措施。

风门的密封板接合面及各轴颈法兰处，无论是在开启状态还是在关闭状态均无冷或热空气外漏和内漏，特别是锁紧装置和驱动装置的轴承处保证严密不漏。

5、插板门在组焊完成之后将对壳体和插板进行热处理，以消除内在应力，保证设备在热态运行时不会出现变形卡涩现象。

6、挡板式风门保证有较高的关闭严密性，其泄漏率小于2％。

7、挡板式风门的风门轴为水平布置，轴承密封严密，运转灵活，不易卡死，风门采用非油润滑的耐高温的调心轴承。

对于风门轴垂直式布置的风门，风门轴采用推力轴承结构。

8、工作在烟气中的风门，受含尘气流冲刷的部分为耐磨材料或有耐磨措施。

9、挡板式风门的叶片为流线型设计，呈机翼型，流动阻力小。

矩形挡板风门各叶片之间的密封及叶片与壳体的密封采用不锈钢弹片密封，密封效果好；所有风门的轴端采用先密封后支撑的方式，轴转动所产生的力全部作用在调心轴承上，轴在转动时不会对密封填料造成挤压，有效的防止了各轴颈处无论在关闭开启状态均无空气外漏。

10、风门外表光滑平整美观，二级除锈并进行二度油漆，涂层均匀一致，无毛刺、漆瘤及严重划痕。

华能XX发电有限责任公司一期2×362.5MW机组烟气脱硫特许经营工程烟气挡板门技术协议买方：XXXX环境工程有限公司卖方：XXXX机械工业有限公司XXXX年03月27日目录1总则 (1)2设计界限及供货范围 (2)3技术要求 (4)4性能保证要求 (9)5工程概况与设计条件 (9)6 设计标准 (11)7焊接 (12)8车间表面处理及涂装 (12)9卖方图纸提交及确认 (12)10质量保证 (13)11.监造、检验与试验 (14)12标签与相应标记 (20)13装运与顺序 (21)14技术服务、设计联络及售后 (22)15投标时应提供的信息（删除） (24)16技术资料及交付要求 (24)17差异表（删除） (25)18附表、附图 (26)1总则1.1本技术协议适用于华能XX发电有限责任公司一期2×362.5MW机组烟气脱硫特许经营工程烟气挡板门的成套系统设备（含辅助系统与设备）的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术协议所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和协议的条文。

卖方应保证提供符合技术协议要求和现行中国或国际通用标准的优质产品。

1.3卖方提供的产品应完全符合本协议的要求，在技术上应是全新的和先进的并经过运行实践已证明是完全成熟可靠的产品。

卖方应已有相同容量机组设备制造、运行的成功经验（提供近三年的国内外业绩表），同时必须满足国家有关安全、环保等强制性法规、标准的要求。

1.4在签订合同之后，到卖方开始制造之日的这段时间内，买方有权修改技术数据，并有权提出因参数、协议、标准和规程发生变化而产生的一些补充修改要求，卖方应遵守这些要求。

具体修改款项内容由双方共同商定，而卖方不应提出商务修改要求。

1.5本技术协议所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行，但不得低于最新中国国家标准。

如果本技术协议与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，卖方应及时书面通知买方进行解决。

概述燃气联合循环机组设置烟气挡板引言然而在部分燃机联合循环机组中，考虑到发电经济性（联合循环机组的发电比，充分降低发供电油耗），同时为了降低机组的初始投资，在建造机组时不再设置烟气挡板，但这同时也暴露出不少的问题，如：燃机与锅炉汽机由于金属材料存在差异，在启动过程中的金属承受交变应力造成启动速率、加载率不能相互匹配，燃机启动速率得到很大的限制，调峰、调频、应急性能大大降低；在余热锅炉、汽机设备故障时，不能实现單循环和联合循环的切换，燃机运行受到严重影响；机组的使用寿命缩短等方面问题。

本文以国网东嘎发电公司9E燃气-蒸汽联合循环机组为例，结合实际运行情况，从经济性、安全性、调峰灵活性以及机组使用寿命等方面着手，针对燃机联合循环机组余热锅炉是否需要配备烟气挡板进行分析及探讨。

一、烟气挡板的结构目前联合循环机组大多配有旁路烟囱，烟气挡板在燃机排气系统中起到三通转换的作用，当挡板处于关闭位置----通往余热锅炉侧关闭，燃机排气则直接通过旁路烟囱排入大气，此时联合循环机组进行燃机单循环运行；当挡板位置处于全开位置-----通往旁路烟囱侧关闭，燃机排气则进入余热锅炉，对余热锅炉进行加热，实现燃气-蒸汽联合循环机组发电。

烟气挡板系统一般有以下主要设备组成：烟气挡板门、密封空气系统、液压油系统、就地PLC控制柜。

1、烟气挡板门。

采用中间骨架+双面绝热结构（三明治结构）。

每片绝热结构四周都安装有双层柔性金属密封片，当挡板全开或者全关时，双层密封片和壳体上的固定气封座形成一圈封闭的环形空气密封通道，从而起到密封烟气的作用。

挡板门采用内保温结构。

内衬板采用耐热不锈钢，内衬板的布置必须考虑烟气对保温材料的冲击，杜绝出现烟气吹走保温材料现象的发生。

2、密封空气系统。

两台增压风机，正常运行时一台运行，一台备用，入口处设置逆止阀以防止高温烟气回流，安装在管道中的两组电动高温蝶阀可切换系统向旁通侧或锅炉侧送风。

此时，空气密封系统可随时使用，连续运行。

目录1 总则 (1)2 项目概况 (2)3 设计和运行条件 (4)4 技术要求 (7)5 试验/检验和验收 (16)6 供货范围及供货清单 (16)7 清洁，油漆，包装，装卸，运输与储存 (20)8 设计数据表 .......................................... 错误!未定义书签。

9 技术资料和交付进度 (21)10 技术服务和联络 (23)11 标准和规范 ......................................... 错误!未定义书签。

1 总则1.1 本规范书适用于石家庄热电二厂3×220t/h锅炉湿法脱硫装置烟气挡板门及其附属设备的结构设计、性能、安装和试验等方面的技术要求。

1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范和相关的国际国内标准的优质产品及其相应服务。

1.3 本规范书所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。

如果本规范书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，卖方及时书面通知买方进行解决。

1.4 本技术规范仅是基于买方的经验，挡板门及附属设备的最终设计、选型、材料选择、产品性能等由卖方负全面的责任。

1.5 在签订合同之后，到卖方开始制造之日的这段时间内，买方有权修改技术数据，并有权提出因参数、规范、标准和规程发生变化而产生的一些补充修改要求，卖方应遵守这些要求，并不额外增加费用，具体款项内容由买卖双方共同商定，而卖方不应提出商务修改要求。

1.6 本规范书作为订货合同的附件，与合同正文具有同等效力。

1.7 提交的所有文件的语言为中文，并采用国际单位制，进口设备提供中英文相关资料。

1.8 合同中同一参数出现不一致时，将按照满足工程质量及有利于买方要求的原则修改确定。

编号：SEUXS-TX004-CG/JGJ -006北京市密云恒通园锅炉房集中供热工程脱硝工程烟气挡板门技术规范书北京西山新干线除尘脱硫设备有限公司2012年11月目录1 总则 (1)2设计说明 (1)3技术说明 (3)4质量保证及试验 (8)5供货范围 (9)6监造、工厂检查和性能验收试验 (14)7包装和运输 (17)8技术文件 (17)9交货 (18)10附图 (18)11设备规格一览表 (18)12主要外购件情况 (21)13偏离表 (22)14 投标人需要说明的其他问题 (22)顺义城北供热中心#1、#2机组烟气脱硝工程烟气挡板门技术规范书1 总则1.1本技术规范书适用于北京市密云恒通园#1-#4锅炉房集中供热工程脱硝工程。

包括烟气挡板门的本体及其驱动装置、辅助设备的功能设计、结构、性能、安装和试验等方面的要求。

1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方保证提供符合招标文件和现行工业标准的优质产品。

1.3如果供方没有以书面方式对招标文件的条文提出异议，那么需方将认为供方提出的产品完全符合招标文件的要求。

1.4供方所采用的零部件等是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。

1.5凡在供方设计范围之内的外购件或设备，供方推荐2至3家产品供需方确认，而且需方有权单独采购，但技术上均由供方负责归口协调。

1.6在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方遵守这个要求，具体款项内容由供、需双方共同商定。

1.7本技术规范书所使用的标准，如遇到与供方所执行的标准不一致时，按较高/严格要求的标准执行。

如果本技术规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方及时书面通知需方书面解决。

1.8技术规范书为订货合同的附件，与合同正文具有同等效力。
