plc简介及基础知识嘿，朋友！今天咱们来聊聊PLC，这可是个超酷的玩意儿呢！PLC，全名叫可编程逻辑控制器（Programmable Logic Controller）。

你可以把它想象成一个超级智能的小管家，专门管那些工业设备的。

就好比在一个超级大的工厂里，有各种各样的机器设备，它们就像一群调皮的小孩子，需要一个有智慧的大人来管理，这个大人就是PLC。

PLC是怎么来的呢？这得从工业发展说起。

以前啊，工厂里的设备控制都是靠一堆复杂的继电器电路。

那继电器电路就像用一根根线编织起来的大网，密密麻麻的，一旦出了问题，查找故障就像大海捞针一样困难。

工程师们肯定想，哎呀，这可不行，得想个办法。

于是，PLC就诞生了。

它就像是一个救星，把那些复杂的继电器电路的功能集成到一个小盒子里，而且还可以通过编程来改变控制逻辑，简直太方便了。

那PLC的结构是啥样的呢？它有点像一个小小的王国。

里面有CPU （中央处理器），这可是王国里的大脑啊，所有的决策都是它来做的。

就像我们人类思考问题、做出判断一样，CPU负责处理PLC接收到的各种信息，然后根据程序做出相应的动作。

还有输入输出接口，这就像是王国的大门。

输入接口负责把外面的信号接进来，就像门卫把客人迎进来一样。

比如说，一个传感器检测到有物体靠近，这个信号就通过输入接口进到PLC里了。

输出接口呢，则是把PLC做出的决策转化为实际的动作，像是让电机转动或者让信号灯亮起来。

这就好比王国里的信使，把国王（CPU）的命令传达出去，让外面的设备执行。

另外，还有电源，这就像王国的粮仓，给整个PLC系统提供能量，要是没了电源，这个小王国就运转不起来啦。

再来说说PLC的编程语言。

这就像不同的语言一样，有多种选择呢。

梯形图语言是最常见的一种，它长得就像我们以前学的电路图，有各种常开常闭触点，还有线圈。

这对于那些熟悉继电器电路的工程师来说，就像遇到了老朋友一样亲切。

还有语句表语言，这种就比较像计算机的指令，一行行的代码，看起来很简洁，不过对于初学者来说可能有点像天书。

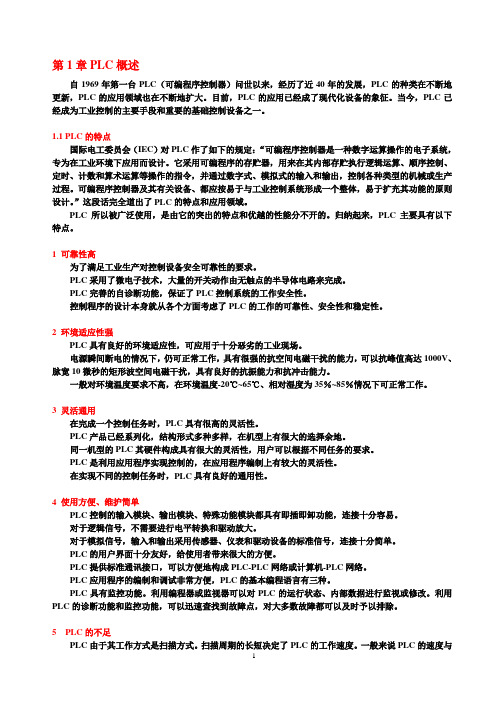

第1章PLC概述自1969年第一台PLC（可编程序控制器）问世以来，经历了近40年的发展，PLC的种类在不断地更新，PLC的应用领域也在不断地扩大。

目前，PLC的应用已经成了现代化设备的象征。

当今，PLC已经成为工业控制的主要手段和重要的基础控制设备之一。

1.1 PLC的特点国际电工委员会（IEC）对PLC作了如下的规定：“可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程序控制器及其有关设备、都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。

”这段话完全道出了PLC的特点和应用领域。

PLC所以被广泛使用，是由它的突出的特点和优越的性能分不开的。

归纳起来，PLC主要具有以下特点。

1 可靠性高为了满足工业生产对控制设备安全可靠性的要求。

PLC采用了微电子技术，大量的开关动作由无触点的半导体电路来完成。

PLC完善的自诊断功能，保证了PLC控制系统的工作安全性。

控制程序的设计本身就从各个方面考虑了PLC的工作的可靠性、安全性和稳定性。

2 环境适应性强PLC具有良好的环境适应性，可应用于十分恶劣的工业现场。

电源瞬间断电的情况下，仍可正常工作，具有很强的抗空间电磁干扰的能力，可以抗峰值高达1000V、脉宽10微秒的矩形波空间电磁干扰，具有良好的抗振能力和抗冲击能力。

一般对环境温度要求不高，在环境温度-20℃~65℃、相对湿度为35％~85％情况下可正常工作。

3 灵活通用在完成一个控制任务时，PLC具有很高的灵活性。

PLC产品已经系列化，结构形式多种多样，在机型上有很大的选择余地。

同一机型的PLC其硬件构成具有很大的灵活性，用户可以根据不同任务的要求。

PLC是利用应用程序实现控制的，在应用程序编制上有较大的灵活性。

PLC基础概念PLC 基础概念PLC，是 Programmable Logic Controller 的简称，中文可译为可编程逻辑控制器。

它是一种专业的控制设备，能对自动化生产线上运行的机器和设备进行控制和监控。

PLC 能够不断获取生产线各个装置的信息，然后经过处理，得出既定结果并进行控制和运作，从而实现对整个生产线的自动化控制。

PLC 的工作原理PLC 的工作原理基于输入、处理和输出三个过程。

在输入过程中，PLC会接收和检测从生产线上各个装置上发来的各种信号，比如传感器发来的温度、湿度等数据信息。

在处理过程中，PLC会对所有输入的信息进行逻辑运算、数据处理等操作，以判断当前生产线状态是否满足预设条件。

在此基础上，PLC会对输出信号进行控制。

输出信号主要是指开关型信号，其包含电磁继电器、伺服电机、脉冲等。

可以把 PLC 想象为一台计算机，只不过它的功能比普通计算机单一许多，专门为工业控制等领域而设计。

PLC 有操作系统、编程语言、内部存储器、输入和输出接口等核心组件。

通过这些组件，PLC 可以对整个生产线进行监控和调节。

PLC 的构成PLC 主要由以下几部分组成：1. 中央处理器 (CPU)：CPU 是整个 PLC 系统的核心，它的功能类似于人的大脑，负责控制和调度整个系统中各个部分的工作。

2. 输入/输出模块 (I/O Module)：I/O 模块连接 PLC 和外设，接收和发送数据和信号，它们可以连接到传感器、执行器、电机及其他设备。

3. 内存：PLC 至少具有3种不同的内存单元：RAM、ROM 和EEPROM。

其中 RAM 用于存储正在运行的程序和数据，程序会在 PLC 重新启动后被清除。

ROM 存储常规程序（通常由制造商或第三方供应商预先安装），并可以通过可编程操作进行更新。

EEPROM，与 RAM 类似，用于存储数据，它不会在 PLC 关机后被删除。

4. 电源模块：PLC 通常需要使用专用电源，以满足操作的需要。

PLC基础理论知识1. 什么是PLCPLC（Programmable Logic Controller），即可编程逻辑控制器，是一种专用数字计算机，主要用于自动化控制系统中的工业过程。

它通过编程来控制机器的运行，如逻辑判断、计算、数据处理等操作。

PLC广泛应用于制造业中的自动化生产线和机械设备。

2. PLC的基本构成PLC主要由以下组成部分组成：2.1 中央处理器（CPU）中央处理器是PLC的核心部件，负责运行程序、执行逻辑控制、处理数据、与外部设备进行通信等功能。

不同型号的CPU具有不同的处理能力和功能。

2.2 输入模块输入模块用于将外部传感器、开关等设备的信号转换为数字信号，供PLC系统进行逻辑控制和处理。

输入模块通常包括数字输入和模拟输入两种类型。

2.3 输出模块输出模块用于将PLC系统的控制信号转换为外部的动作信号，控制执行机构如电机、阀门等。

输出模块通常包括数字输出和模拟输出两种类型。

2.4 通信模块通信模块用于与其他设备进行数据交换和通信，如与上位机、其他PLC、传感器等进行连接和数据传输。

2.5 存储器存储器用于存储PLC系统的程序、数据和参数等信息。

根据需要，可以有RAM、EPROM、EEPROM、Flash等不同类型的存储器。

2.6 电源模块电源模块负责为整个PLC系统提供稳定的电源供应，确保系统正常运行。

3. PLC的工作原理PLC的工作原理主要包括输入信号的采集、程序的执行和输出信号的生成三个过程。

3.1 输入信号的采集输入模块负责将外部设备的信号转换为数字信号，并传输给中央处理器。

中央处理器通过扫描输入模块，不断地采集输入信号的状态，并进行处理。

3.2 程序的执行PLC的程序在中央处理器中运行，程序通常由一系列的逻辑指令组成。

中央处理器按照程序的顺序依次执行指令，进行逻辑判断、计算和数据处理等操作。

3.3 输出信号的生成根据程序的执行结果和逻辑条件，中央处理器将控制命令发送给输出模块。

PLC的基本介绍PLC的基本介绍1、定义可编程控制器，简称PLC（Programmable logic Controller）,是指以计算机技术为基础的新型⼯业控制装置。

在1987年国际电⼯委员会（International Electrical Committee）颁布的PLC标准草案中对PLC做了如下定义：“PLC是⼀种专门为在⼯业环境下应⽤⽽设计的数字运算操作的电⼦装置。

它采⽤可以编制程序的存储器，⽤来在其内部存储执⾏逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输⼊和输出，控制各种类型的机械或⽣产过程。

PLC及其有关的外围设备都应该按易于与⼯业控制系统形成⼀个整体，易于扩展其功能的原则⽽设计。

”2、基本结构各种PLC的组成结构基本相同，主要有CPU,电源，储存器和输⼊输出接⼝电路等组成。

中央处理器中央处理器单元⼀般由控制器、运算器和寄存器组成。

CPU通过地址总线、数据总线、控制总线与储存单元、输⼊输出接⼝、通信接⼝、扩展接⼝相连。

CPU是PLC的核⼼，它不断采集输⼊信号，执⾏⽤户程序，刷新系统输出。

储存器PLC的存储器包括系统存储器和⽤户存储器两种。

系统存储器⽤于存放PLC的系统程序，⽤户存储器⽤于存放PLC的⽤户程序。

现在的PLC⼀般均采⽤可电擦除的E2PROM 存储器来作为系统存储器和⽤户存储器。

输⼊输出接⼝单元PLC的输⼊接⼝电路的作⽤是将按钮、⾏程开关或传感器等产⽣的信号输⼊CPU；PLC的输出接⼝电路的作⽤是将CPU向外输出的信号转换成可以驱动外部执⾏元件的信号，以便控制接触器线圈等电器的通、断电。

PLC的输⼊输出接⼝电路⼀般采⽤光耦合隔离技术，可以有效地保护内部电路。

1、输⼊接⼝电路PLC的输⼊接⼝电路可分为直流输⼊电路和交流输⼊电路。

直流输⼊电路的延迟时间⽐较短，可以直接与接近开关，光电开关等电⼦输⼊装置连接；交流输⼊电路适⽤于在有油雾、粉尘的恶劣环境下使⽤。

plc基本概念PLC（可编程逻辑控制器）是一种用于工业控制系统的专用计算机，它通过编程控制数字和模拟输入/输出（I/O）来执行自动化任务。

以下是一些 PLC 的基本概念：1. 输入和输出（I/O）：•输入（I）： PLC 通过数字和模拟传感器接收输入信号，这些信号可以来自温度传感器、开关、按钮等。

数字输入通常是二进制信号（0或1），而模拟输入则是连续范围的信号，例如电压或电流。

•输出（O）： PLC 通过数字和模拟输出发送信号到执行器，如电动阀门、电机、指示灯等。

数字输出通常是控制开关或继电器的二进制信号，而模拟输出则是模拟电压或电流信号。

2. 程序：• PLC 的行为由用户编写的程序定义。

这些程序通常使用特定的编程语言，如 ladder logic（梯形图）、structured text（结构化文本）、function block diagram（功能块图）等。

程序指定了在检测到某些条件时 PLC 应该采取的操作。

3. 扫描周期：• PLC 运行一个连续的循环，被称为扫描周期。

在每个扫描周期中，PLC 执行以下步骤：读取输入、执行程序、更新输出。

这个过程持续进行，使得 PLC 可以实时响应系统中的变化。

4. 定时器和计数器：• PLC 通常包含定时器和计数器，用于控制程序执行的时间和计数。

这些元素允许用户定义在一定时间内或某个事件发生后执行特定操作的逻辑。

5. 逻辑运算：• PLC 可以执行各种逻辑运算，例如 AND、OR、NOT 等，以便根据输入信号的状态决定输出信号的状态。

这些逻辑运算在程序中用于创建复杂的控制逻辑。

6. 数据存储：• PLC 包含内部存储器，用于存储用户程序、变量和其他数据。

这些数据可以是整数、浮点数等，用于在程序中进行计算和控制。

7. 通信接口：•现代的 PLC 通常具有通信接口，允许它们与其他设备、传感器或计算机系统进行数据交换。

这有助于集成 PLC 到更大的自动化系统中。

第一章PLC概述PLC（可编程逻辑控制器）是一种专用的电子设备，用于实现自动化控制系统中的逻辑运算、定时任务、计数和数据处理等功能。

它由中央处理单元（CPU）、输入输出（I/O）模块、存储器和通讯接口等部分组成，广泛应用于工业自动化领域。

PLC的发展可以追溯到20世纪60年代，最初是应用于实现自动化生产线上的控制任务。

与传统的继电器控制相比，PLC不仅能够实现更为复杂的控制逻辑，而且还具有编程灵活、可重复使用和易于维护等优点。

随着技术的不断进步，PLC在规模化、网络化和多功能化方面得到了进一步发展。

PLC的工作原理主要基于两个重要概念：输入和输出。

输入是指PLC从外部设备（如传感器、按钮等）接收的信号，输出则是PLC通过输出模块向外部设备（如电机、阀门等）发送的控制信号。

PLC通过其内部的逻辑和控制算法，根据输入信号的状态变化生成相应的输出信号，从而实现对外部设备的控制。

PLC的编程一般采用类似于传统绘图的梯形图（或称为梯级图）方式，以便于工程师理解和编写。

梯形图是由一系列水平线和垂直线组成的，水平线上的每个元件表示一个逻辑功能，垂直线上表示不同的运算周期。

通过使用梯形图，工程师可以直观地表示出控制逻辑和时间顺序，从而更好地理解和调试程序。

PLC具有很多应用领域，包括制造业、交通运输、冶金、电力、石化等。

在制造业中，PLC被广泛用于控制生产线、机械设备和自动化工艺。

它可以实现自动化生产，提高生产效率和产品质量，并减少人工操作的错误和劳动强度。

在交通运输中，PLC被用于控制信号灯、电梯、自动扶梯等设备，提高交通安全和效率。

在电力系统中，PLC用于监测和控制变电站、发电厂和输电线路等设备，保证电力系统的安全稳定运行。

随着信息技术的快速发展，PLC也面临着新的挑战和机遇。

现代的PLC不仅具备高性能的硬件，还具备数据采集、处理和通讯功能，能够与上位机、SCADA系统和云平台等进行数据交互和远程监控。

这使得PLC在实现工业物联网和智能制造方面具有广阔的应用前景。
